Профессиональная сборка и настройка селективности распределительного щита

Неправильная сборка распределительного щита часто приводит к тому, что при обычном коротком замыкании в настольной лампе обесточивается весь загородный дом или квартира. Грамотно настроенная селективность защитных устройств исключает подобные ситуации, отключая только поврежденный участок цепи. На проектирование и монтаж такой системы уходит от 5 до 10 часов рабочего времени, а стоимость надежных модульных аппаратов для стандартного щитка составляет в среднем 20–40 тысяч рублей. Понимание принципов иерархии защиты гарантирует бесперебойную работу электросети и сохранность дорогостоящей бытовой техники.

Теоретическая база и нормативные требования к электроустановкам

Перед началом проектирования необходимо изучить требования ПУЭ (Правила устройства электроустановок) и ГОСТ Р 50571.5.53. Эти документы регламентируют обязательное наличие селективности в многоступенчатых системах электроснабжения. Основная задача заключается в том, чтобы защитный аппарат, расположенный ближе к источнику питания (вводной), не срабатывал раньше аппарата, защищающего конкретную линию (групповой). Я всегда опираюсь на пункт 7.1.73 ПУЭ, который четко указывает на необходимость координации защит для предотвращения ложных отключений всей системы. Без соблюдения этих норм эксплуатация щита становится неудобной и небезопасной.

Характеристики и виды современных модульных аппаратов

Для создания надежной схемы применяются три основных типа устройств, каждый из которых выполняет свою функцию в системе безопасности. Автоматические выключатели защищают проводку от перегрузок и токов короткого замыкания. Устройства защитного отключения (УЗО) реагируют на утечку тока, предотвращая поражение человека электричеством и возникновение пожара. Дифференциальные автоматы совмещают в себе функции обоих приборов, экономя место на DIN-рейке. При выборе я рекомендую обращать внимание на времятоковые характеристики (B, C, D) и номинальную отключающую способность, которая для бытовых нужд должна быть не менее 6 кА.

Необходимый инвентарь для проведения электромонтажных работ

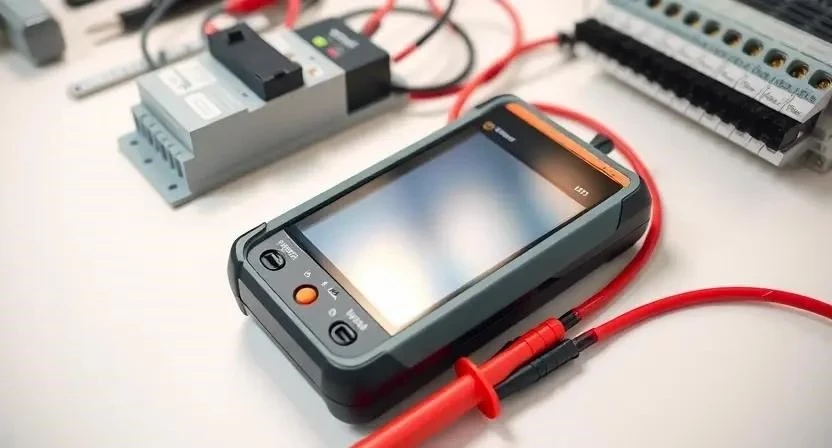

Качественный монтаж невозможен без специализированного набора инструментов, обеспечивающего точность соединений и безопасность мастера. Для диагностики и проверки параметров сети потребуются следующие приборы:

• Мультиметр с функцией измерения истинного среднеквадратичного значения (True RMS).
• Индикаторная отвертка или бесконтактный детектор напряжения.
• Токовые клещи для замера фактической нагрузки на линиях.
• Динамометрическая отвертка для соблюдения момента затяжки клемм (обычно 2-3.5 Нм).
• Стриппер для аккуратного снятия изоляции с жил кабеля.
• Кримпер для опрессовки наконечников НШВИ.
• Тестер УЗО для проверки времени и тока срабатывания дифференциальной защиты.
• Лазерный нивелир для ровной установки корпуса щита.

Обеспечение безопасности при работе с электрооборудованием

Работа в электрощите требует строгого соблюдения правил охраны труда. Первым делом я всегда полностью обесточиваю вводную линию и вывешиваю плакат «Не включать! Работают люди». Обязательно проверяю отсутствие напряжения на всех фазах с помощью исправного указателя. В процессе монтажа использую только инструмент с диэлектрическими рукоятками, имеющими маркировку до 1000 В. Важно обеспечить хорошее освещение рабочего места и использовать защитные очки, чтобы исключить попадание искр или мелких частиц металла в глаза при обрезке проводов.

Аудит текущего состояния и сбор исходных данных

Прежде чем менять автоматику, нужно провести детальный анализ существующей электропроводки. Я составляю таблицу всех потребителей, разделяя их на мощные (плита, бойлер, кондиционер) и розеточные группы. Важно выяснить сечение каждого кабеля и тип системы заземления (TN-S, TN-C-S или TT). На этом этапе рассчитываются ожидаемые токи короткого замыкания в самой удаленной точке каждой линии. Эти данные критически важны для настройки селективности автоматических выключателей, так как без них невозможно правильно подобрать номиналы и характеристики расцепителей.

Пошаговая технология реализации селективной защиты

Для достижения результата необходимо следовать четкому алгоритму действий, соблюдая иерархию приборов от ввода до конечного потребителя. Для работы потребуются следующие материалы:

• Вводной автоматический выключатель (номинал согласно выделенной мощности).
• Селективное УЗО типа S (с выдержкой времени).
• Групповые автоматические выключатели с характеристикой B или C.
• Групповые УЗО с током утечки 10 мА и 30 мА.
• Гребенчатые шины (PNS) для надежного соединения модулей.
• Медный провод ПВ-3 (ПуГВ) соответствующего сечения для внутренней разводки.
• Маркировочные клипсы или наклейки для обозначения линий.
• Наконечники НШВИ и НШВИ-2.

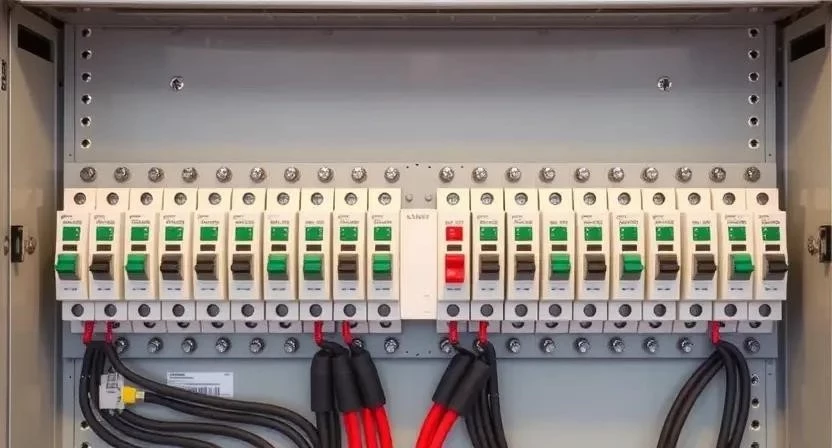

Процесс настройки и монтажа выполняется в определенной последовательности:

1. Установка корпуса щита и монтаж DIN-реек (30-40 минут).
2. Размещение вводного автомата и селективного УЗО на верхней рейке (15 минут).
3. Распределение групповых автоматов по фазам для балансировки нагрузки (20 минут).

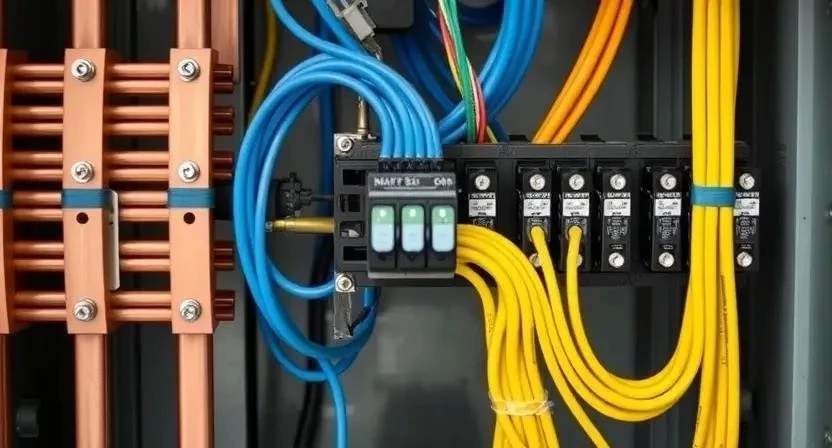

4. Соединение модулей с помощью гребенок или перемычек из ПВ-3 (60 минут).
5. Подключение вводного кабеля с обязательной опрессовкой жил (30 минут).
6. Подсоединение отходящих линий к соответствующим автоматам (1.5-2 часа).
7. Монтаж шин нулевого рабочего проводника (N) и защитного заземления (PE) (30 минут).
8. Первичная проверка затяжки всех винтовых соединений (15 минут).
9. Подача напряжения и замер параметров на вводе (10 минут).
10. Тестирование каждого УЗО кнопкой «Тест» (5 минут).
11. Проверка селективности путем имитации нагрузки на отдельных ветках (30 минут).
12. Маркировка аппаратов и составление чистовой схемы (20 минут).

Во время выполнения этих шагов я применяю один важный нюанс: всегда использую на вводе автомат с характеристикой D или селективный автоматический выключатель, если это позволяет выделенная мощность. Это создает необходимую временную задержку. Однажды я столкнулся с проблемой, когда при КЗ в розетке выбивало и групповой автомат C16, и вводной C40. Проблема решилась только после замены вводного устройства на специализированное селективное, которое «ждет», пока отработает нижестоящий аппарат.

Нормативные нюансы и особенности различных сетей

В трехфазных сетях 380 В селективность распределительного щита обеспечить сложнее из-за риска перекоса фаз. Здесь важно не только соблюсти иерархию токов, но и правильно распределить однофазные нагрузки. Согласно ПУЭ, разница в токах между фазами не должна превышать 15%. Также следует учитывать влияние импульсных перенапряжений. Для защиты электроники я всегда встраиваю в схему УЗИП (устройство защиты от импульсных перенапряжений), которое должно быть скоординировано с вводным автоматом, чтобы при срабатывании защиты от молнии не отключилось все питание дома.

Распространенные ошибки при настройке защиты

Чаще всего новички совершают ошибку, выбирая одинаковые времятоковые характеристики для всех ступеней защиты. Например, установка везде автоматов с буквой «C» практически гарантирует отсутствие селективности при коротком замыкании. Еще одна проблема — последовательное подключение нескольких обычных УЗО с одинаковым током утечки 30 мА. В такой ситуации при утечке в ванной может сработать как групповое, так и вводное УЗО в произвольном порядке. Я видел последствия таких ошибок: люди сидели без света во всем доме из-за неисправного чайника, потому что мастер не знал, как обеспечить селективность УЗО через использование моделей типа S.

Выбор оборудования и ценовые категории

Рынок предлагает решения под любой бюджет, но в вопросах безопасности экономия должна быть разумной. Я разделяю производителей на три сегмента. Премиум-класс (ABB, Schneider Electric серия Acti9) обеспечивает высочайшую точность срабатывания и широкие возможности для настройки селективности. Средний сегмент (Legrand, KEAZ) — отличный баланс цены и надежности. Бюджетный вариант (IEK, DEKraft) подходит для простых систем, но требует более тщательной проверки перед вводом в эксплуатацию. Помните, что качественная настройка селективности УЗО и автоматов напрямую зависит от стабильности параметров расцепителей, которые у дешевых брендов могут иметь большой разброс.

Правила эксплуатации и техническое обслуживание

Электрощит — это живой механизм, требующий регулярного внимания. Для поддержания системы в рабочем состоянии я рекомендую соблюдать следующие правила:

1. Раз в месяц нажимать кнопку «Тест» на всех УЗО и дифавтоматах.
2. Ежегодно проводить протяжку винтовых зажимов, так как медь имеет свойство «течь» под давлением.
3. Следить за чистотой внутри корпуса, не допуская скопления пыли и паутины.
4. Проверять отсутствие следов перегрева на изоляции проводов и корпусах модулей.
5. Раз в три года приглашать лабораторию для замера сопротивления изоляции и петли «фаза-ноль».
6. Своевременно заменять устройства, у которых истек срок службы (обычно 10-15 лет).

Интеллектуальные и альтернативные методы защиты

Современные технологии позволяют интегрировать электрощит в систему умного дома. Вместо классических тепловых расцепителей начинают применяться электронные модули контроля, которые позволяют дистанционно отслеживать токи утечки и нагрузку на каждой линии. Дифференциальные реле с цифровой индикацией помогают диагностировать проблему еще до того, как произойдет аварийное отключение. Я активно внедряю такие решения в свои проекты, так как они позволяют реализовать логическую селективность, когда устройства «общаются» между собой по шине данных и решают, кому именно нужно отключиться.

Часто задаваемые вопросы (FAQ)

Что такое полная и частичная селективность?
Полная селективность означает, что при любых значениях тока повреждения срабатывает только ближайший к месту аварии автомат. Частичная селективность работает только до определенного значения тока, выше которого могут отключиться оба аппарата.

В чем разница между селективным и обычным УЗО?
Селективное УЗО (маркируется буквой S) имеет встроенную задержку срабатывания на несколько миллисекунд. Это позволяет нижестоящему обычному УЗО отключиться первым.

Нужно ли УЗО на ввод в дом?
Да, на вводе устанавливается так называемое «противопожарное» УЗО с током утечки 100 мА или 300 мА. Оно защищает вводной кабель и весь щит от возгорания, но обязательно должно быть селективным.

Как проверить селективность УЗО?
Проверка осуществляется специальным прибором, измеряющим время срабатывания. У обычного УЗО оно составляет менее 30 мс, у селективного — от 130 до 500 мс.

Какие последствия отсутствия селективности?
Главное последствие — неоправданное обесточивание критически важных потребителей (холодильников, систем отопления, сигнализации) из-за локальной неисправности на второстепенной линии.

Можно ли устанавливать УЗО разных производителей в одном щитке?
Технически это возможно, но я не рекомендую так делать. Характеристики разных брендов могут отличаться, что усложняет расчет селективности автоматических выключателей и дифференциальной защиты.

Как рассчитать ток короткого замыкания?
Для этого используется формула I = U / Z, где U — напряжение сети, а Z — полное сопротивление петли «фаза-ноль». Проще всего измерить этот параметр специальным прибором на объекте.

Что такое времятоковая характеристика и как ее читать?
Это график зависимости времени срабатывания автомата от кратности тока к номиналу. Характеристика B срабатывает при 3-5 кратном токе, C — при 5-10, D — при 10-20. Правильная координация этих кривых — основа того, как работает селективность.

Справочные таблицы для проектирования

Таблица 1: Типы защитных устройств, их функции и основные характеристики

Таблица 2: Пример координации времятоковых характеристик для разных ступеней защиты

Таблица 3: Сравнительная таблица производителей (характеристики и ценовой сегмент)

Таблица 4: Рекомендации по выбору устройств для типовых сценариев
