Прокладка интернет и ТВ кабеля в одной штробе своими руками

Прокладка скрытых коммуникаций для интернета и телевидения является базовым этапом любого качественного ремонта. Скрытый монтаж слаботочных сетей позволяет полностью избавиться от путаницы проводов под ногами и сохранить эстетичный вид стен. Самостоятельное выполнение этой задачи оценивается как работа средней сложности, требующая внимательности к деталям. Стоимость расходных материалов для стандартной двухкомнатной квартиры обычно укладывается в диапазон 4000–7000 рублей, а весь процесс занимает не более двух выходных дней. Правильно уложенный интернет и ТВ кабель в одной штробе гарантирует отсутствие помех и стабильную работу домашней сети на долгие годы.

Важные нюансы планирования работ

Грамотная оценка электромагнитной совместимости — это первое, с чего я начинаю любой проект по слаботочке. Основная проблема заключается в том, что высокочастотные сигналы в интернет-кабеле и телевизионном коаксиале могут затухать при неправильном соседстве. Важно четко разделять силовые линии 220В и наши информационные трассы. Силовые провода создают мощное магнитное поле, которое легко «забивает» полезный сигнал, если положить их вплотную. По опыту скажу, что на полную реализацию проекта в квартире уходит от 1 до 2 дней. Время сильно зависит от материала стен: кирпич штробится быстро, а вот с армированным бетоном придется повозиться дольше.

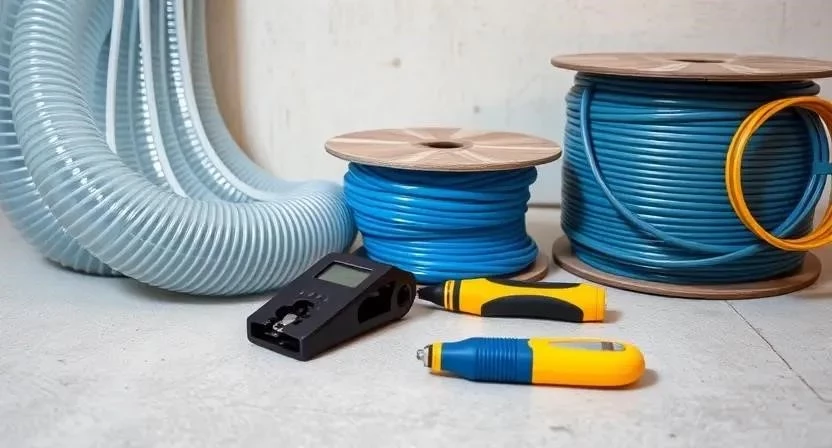

Перечень необходимых материалов

Качественные комплектующие определяют долговечность всей системы, поэтому на них я стараюсь не экономить. Для работы потребуется следующий набор:

• Витая пара категории 5e или 6 (лучше брать медный кабель UTP или экранированный FTP).
• Коаксиальный кабель с волновым сопротивлением 75 Ом (марка RG-6 с плотной оплеткой).
• Гофрированная труба из ПНД (полиэтилен низкого давления) диаметром 16 или 20 мм.
• Пластиковые подрозетники, специально предназначенные для установки в бетон или гипсокартон.
• Крепеж-клипсы или дюбель-хомуты для фиксации гофры внутри канала.
• Строительный алебастр или гипсовая смесь для быстрой заморозки подрозетников.
• Малярный скотч для временной маркировки концов кабеля.
• Грунтовка глубокого проникновения для обработки штроб перед заделкой.

Ниже приведена таблица с примерным расходом материалов, чтобы вы могли заранее составить смету.

Инструментарий для выполнения задачи

Подбор правильного оборудования значительно ускоряет монтаж и делает его чище. Я всегда использую профессиональный подход к выбору техники:

• Штроборез с двумя алмазными дисками для получения ровных краев канала.
• Болгарка (УШМ) как альтернатива, если объем работ совсем небольшой.
• Перфоратор с функцией удара и набором буров разного диаметра.
• Строительный пылесос, который подключается напрямую к штроборезу для удаления пыли.
• Пузырьковый или лазерный уровень для соблюдения вертикальности трасс.
• Специальный нож с пяткой для безопасной зачистки внешней изоляции.
• Кримпер (обжимка) для качественной установки коннекторов RJ-45.
• Коронка по бетону диаметром 68 мм для высверливания гнезд под розетки.

Подготовительные мероприятия в помещении

Защита интерьера — критически важный момент, которым новички часто пренебрегают. Я обязательно укрываю всю мебель плотной полиэтиленовой пленкой в несколько слоев. Даже самый лучший пылесос не гарантирует стопроцентного отсутствия мелкодисперсной бетонной пыли. Напольное покрытие, особенно если это ламинат или паркетная доска, я закрываю листами оргалита или плотным картоном. Это убережет пол от случайных падений тяжелого инструмента или острых кусков бетона. После защиты поверхностей наношу разметку будущих трасс, ориентируясь на проект дизайна, чтобы каждая розетка оказалась точно за тумбой ТВ или у рабочего стола.

Подготовка поверхности стен

Тщательная проверка основания перед началом штробления исключает неприятные сюрпризы. Сначала я прохожу по всем стенам детектором скрытой проводки, чтобы не перебить уже существующие силовые линии. Старые обои в местах прохождения штроб нужно счистить, иначе они будут наматываться на диски инструмента. Наношу четкие осевые линии, по которым пойдет рез. После разметки я обязательно обрабатываю эти участки грунтовкой. Это не только связывает остатки пыли, но и обеспечивает отличную адгезию для последующей заделки канала штукатуркой. Помню, как в начале практики я забыл про грунт, и алебастр просто вывалился из сухой штробы через неделю.

Технология монтажа: пошаговая инструкция

Последовательное выполнение этапов гарантирует надежность системы. Я рекомендую придерживаться следующего алгоритма:

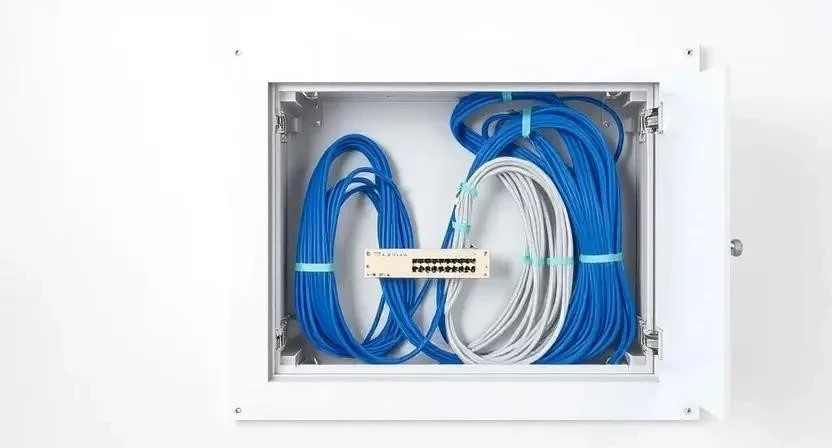

1. Разметка точек (30 мин): Отмечаю центры будущих подрозетников и место установки слаботочного щита, где сойдутся все кабели.
2. Высверливание гнезд (1 час): Использую перфоратор с коронкой 68 мм. Важно держать инструмент строго перпендикулярно стене, чтобы подрозетник не встал криво.
3. Штробление каналов (3 часа): Веду штроборез сверху вниз. Глубина должна быть такой, чтобы гофра 20 мм была утоплена минимум на 1 см от поверхности стены.
4. Очистка и грунтовка (40 мин): Выметаю остатки мусора щеткой и обильно смачиваю штробу грунтовкой. Жду полного высыхания.
5. Подготовка кабелей (1 час): На полу отмеряю нужную длину витой пары и коаксиала. Протягиваю их внутрь гофрированной трубы.

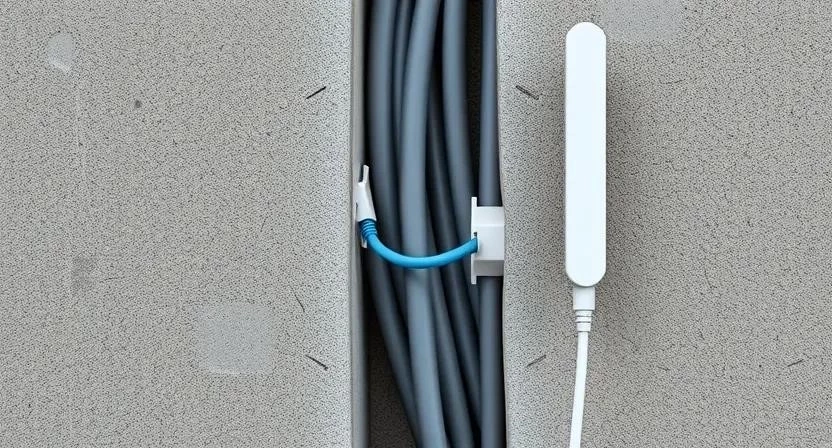

6. Укладка в штробу (1.5 часа): Закладываю гофру в канал. Временно фиксирую её кусочками кабеля или малярным скотчем, чтобы не выпадала.

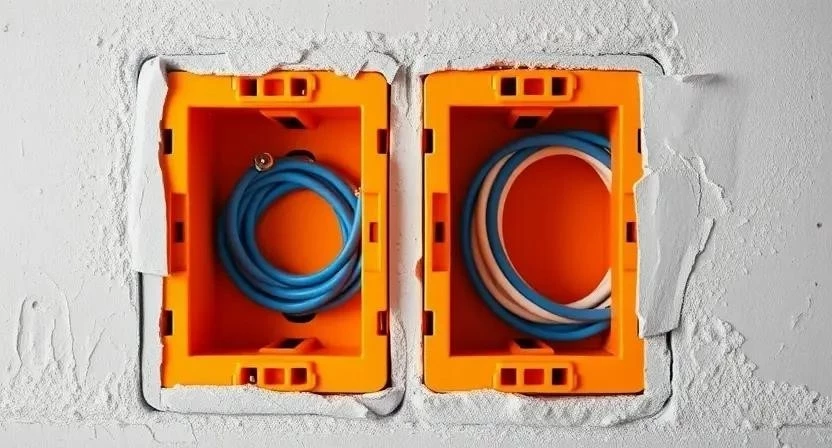

7. Установка подрозетников (1 час): Замешиваю алебастр небольшими порциями. Вмазываю стаканы так, чтобы их края были вровень с плоскостью стены.
8. Заведение хвостов (30 мин): Выпускаю кабели в подрозетники. Я всегда оставляю запас 15-20 см, чтобы потом было удобно монтировать механизмы розеток.
9. Капитальная фиксация (1 час): Закрепляю гофру дюбель-хомутами или точечно прихватываю гипсовой смесью через каждые 50 см.
10. Заделка штроб (2 часа): Заполняю оставшееся пространство штукатуркой, тщательно разравнивая поверхность широким шпателем.

Технические требования и меры безопасности

Соблюдение правил электромагнитной совместимости — залог качественной картинки на ТВ и высокой скорости интернета. Основное правило: прокладка кабеля в штробе должна осуществляться на расстоянии не менее 30 см от силовых проводов 220В. Если пересечение неизбежно, делайте его под углом 90 градусов. Радиус изгиба кабеля не должен быть меньше пяти его диаметров, иначе возможны внутренние микротрещины жил. Я всегда использую средства индивидуальной защиты: респиратор класса FFP2, закрытые очки и плотные перчатки. Работа с электричеством требует отключения питания в зоне проведения работ, если есть риск задеть старые провода.

Распространенные ошибки новичков

Многие пытаются упростить процесс, что в итоге приводит к переделкам. Я собрал список промахов, которые чаще всего встречаются на практике:

1. Монтаж кабеля без гофры напрямую под штукатурку (невозможно заменить кабель без штробления).
2. Слишком крутые повороты под 90 градусов (кабель просто застрянет при попытке протяжки).
3. Использование дешевой витой пары из омедненного алюминия (сигнал затухает на больших дистанциях).
4. Отсутствие маркировки на концах проводов (потом приходится долго «прозванивать» каждый хвост).
5. Повреждение изоляции острым шпателем при заделке штробы.

Расчет стоимости и экономическая выгода

Самостоятельная установка слаботочки позволяет существенно сэкономить семейный бюджет. Стоимость работ у профессиональных монтажников начинается от 500 рублей за погонный метр штробления и укладки. Если делать все своими руками, вы платите только за материалы и аренду инструмента (если его нет в наличии).

Завершающий этап и проверка

После того как штробы заделаны, нужно дать штукатурке полностью высохнуть — обычно это занимает около 24 часов при нормальной влажности. Я никогда не приступаю к финишной отделке, пока не проверю сигнал. Использую простой кабельный тестер для витой пары: он сразу покажет, нет ли обрыва или короткого замыкания в жилах. С коаксиальным кабелем сложнее, его проверяю мультиметром на отсутствие контакта между центральной жилой и экраном. Только после успешных тестов можно клеить обои и устанавливать декоративные рамки розеток. Поверьте, обнаружить нерабочий кабель после дорогой покраски стен — это настоящий кошмар любого мастера.

Альтернативные способы прокладки

Иногда штробление невозможно или нецелесообразно, например, в съемной квартире или при уже готовом ремонте. В таких случаях я предлагаю использовать напольные плинтусы со встроенным кабель-каналом. Это самый быстрый и «чистый» метод. Также существуют внешние декоративные короба, которые сейчас выпускаются в различных цветах под дерево или металл. Если же тянуть провода совсем не хочется, можно рассмотреть беспроводные Wi-Fi мосты, хотя для стабильного 4К-видео или онлайн-игр я все же рекомендую классический медный кабель.

Часто задаваемые вопросы (FAQ)

Можно ли класть интернет-кабель рядом с антенным?
Да, их можно укладывать в одной гофре или штробе. Они оба являются слаботочными и не создают критических помех друг для друга при условии качественного экранирования ТВ-кабеля.

Нужна ли экранированная витая пара?
Если трасса проходит ближе 20 см к силовым проводам на большом протяжении, то лучше взять FTP (экранированный). В остальных случаях достаточно обычного UTP.

Какой глубины должна быть штроба для двух кабелей?
Я рекомендую делать глубину около 35 мм. Это позволит свободно разместить гофру диаметром 20 мм и оставить слой штукатурки сверху, чтобы она не треснула со временем.

Можно ли соединять слаботочку скрутками?
Категорически нет. Любая скрутка на витой паре или коаксиале — это гарантированная потеря скорости и помехи. Используйте только цельные куски кабеля или специальные переходники.

Какую гофру выбрать для квартиры?
Для внутренней прокладки в штробах идеально подходит ПНД-гофра черного или оранжевого цвета. Она более устойчива к механическим повреждениям при заделке, чем серая ПВХ.

Как проверить сигнал после укладки?
Проще всего подключить ноутбук и телевизор к соответствующим розеткам. Но профессиональнее использовать LAN-тестер, который проверяет правильность распиновки всех 8 жил витой пары.

Нужно ли заземлять экран кабеля?
Если вы используете экранированную витую пару (FTP), её экран должен быть заземлен на стороне слаботочного щита, иначе он будет работать как антенна и собирать еще больше помех.

Чек-лист проверки качества монтажа

• Все кабели уложены в гофру и не имеют переломов.
• Соблюдено расстояние 30 см от электропроводки 220В.
• Подрозетники установлены ровно по уровню и не выступают из стены.
• Оставлен запас кабеля 15-20 см в каждой точке подключения.
• Штробы обеспылены и прогрунтованы перед заделкой.
• Целостность жил проверена тестером до начала малярных работ.
• Составлена схема разводки с привязкой к углам стен (на будущее).
