Проверка заземления в жилом помещении

Обеспечение электробезопасности в жилом помещении начинается с контроля состояния заземления. Эта процедура занимает от 10 до 30 минут на одну точку, а стоимость базового набора инструментов (мультиметр и индикатор) составит около 2000–3000 рублей. Правильная проверка заземления позволяет избежать поражения током и защитить дорогую бытовую технику от выгорания при скачках напряжения. В итоге вы получите уверенность в надежности всей электросети вашего дома.

Тревожные признаки проблем с заземлением

Иногда система дает сбои незаметно, но есть определенные «звоночки», которые нельзя игнорировать. Я заметил, что большинство людей обращают внимание на проблему только после первого серьезного удара током. Если корпус стиральной машины или холодильника «щиплется» при прикосновении — это явный сигнал о неисправности.

• Ощутимые удары током при касании металлических корпусов приборов.
• Появление постороннего шума или гула в аудиоколонках и усилителях.
• Частые и беспричинные срабатывания УЗО или дифавтоматов.
• Мигание ламп освещения при включении мощных электроприборов.
• Наличие статического электричества, которое «бьет» при касании техники.
• Появление запаха горелой изоляции в районе распределительного щита.
• Сбои в работе чувствительной электроники (компьютеров, серверов).
• Потемнение пластика вокруг контактов в розетках.

Такие симптомы говорят о том, что ток утечки не уходит в землю, а ищет путь через ваше тело или другие цепи.

Правила безопасности перед началом работ

Работа с электричеством не прощает ошибок. Прежде чем лезть в розетку, я всегда проверяю отсутствие напряжения там, где его быть не должно. Первым делом полностью обесточьте линию через электрощиток, выключив соответствующий автомат. Проведите визуальный осмотр: нет ли оплавленных проводов или следов влаги на стенах рядом с розеткой.

Используйте только исправный инструмент с изолированными ручками. Не работайте с электропроводкой мокрыми руками или стоя на влажном полу. Если вы чувствуете неуверенность, лучше остановиться на этапе визуального осмотра. Помните, что ошибка в определении фазы может привести к короткому замыканию.

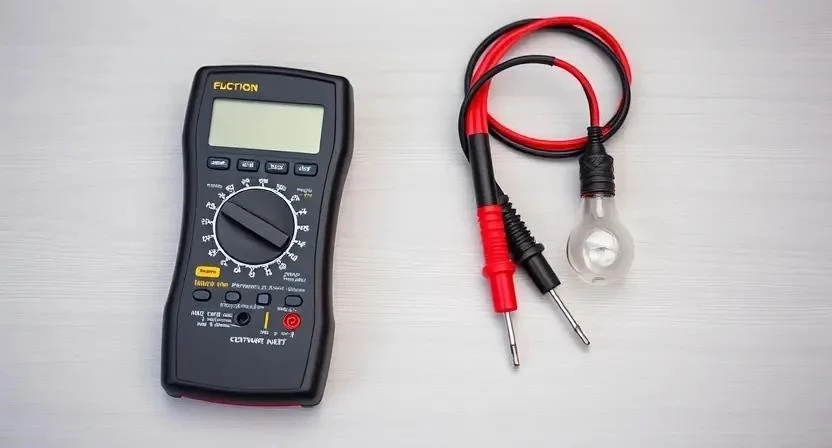

Инструменты для диагностики

Для полноценной проверки мне понадобился стандартный набор электрика. В зависимости от выбранного метода, список приспособлений будет меняться. Некоторые вещи можно купить в любом строительном магазине, а контрольную лампу собрать самостоятельно из подручных средств.

• Мультиметр (цифровой тестер) — для точного измерения напряжения и сопротивления.
• Индикаторная отвертка — для быстрого поиска фазы.
• Контрольная лампочка (патрон, лампа накаливания 60-100 Вт, провода) — для проверки цепи.
• Набор изолированных отверток (крестовая и плоская) — для разбора розеток.
• Пассатижи или кусачки — для работы с проводами.
• Изолента или термоусадка — для временной изоляции.
• Фонарик — чтобы видеть детали внутри глубоких подрозетников.
• Тестер розетки (специальный прибор с индикаторами) — если хочется максимально упростить процесс.

Первый способ: визуальный анализ проводки

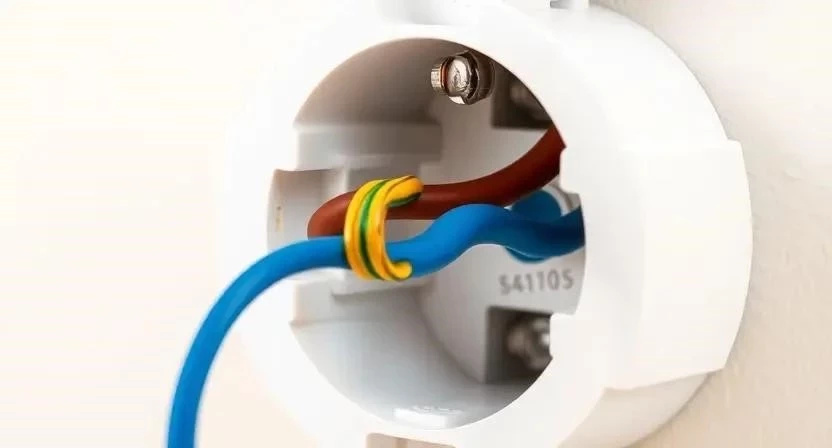

Самый простой метод — заглянуть внутрь розетки. Я часто сталкивался с тем, что в старых домах заземляющий контакт в розетке есть, а самого провода за ним нет. Чтобы проверить это, нужно аккуратно разобрать механизм розетки, открутив винты крепления.

Смотрите на маркировку проводов. По современным стандартам ПУЭ заземляющий проводник (РЕ-проводник) всегда имеет желто-зеленый цвет. Фаза обычно бывает коричневой, черной или белой, а ноль — строго синим. Если вы видите только два провода (фаза и ноль), значит, заземления в этой точке нет физически. Если желто-зеленый провод присутствует, проверьте, надежно ли он зажат в клемме и не переломлен ли он у основания.

Из моего опыта: однажды я обнаружил, что «заземляющий» провод в частном доме был просто прикручен к водопроводной трубе, которая через два метра была заменена на пластиковую. В итоге заземление превратилось в фикцию.

Второй способ: использование индикаторной отвертки

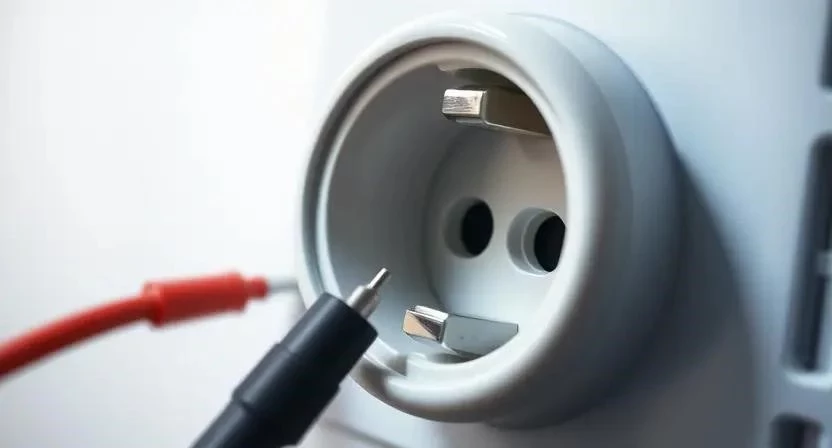

Этот метод позволяет быстро определить, где фаза, а где ноль. Вставьте жало отвертки в правое отверстие розетки. Если лампочка внутри ручки загорелась — здесь фаза. Теперь проверьте левое отверстие: свет гореть не должен, там находится ноль.

Теперь переходим к заземлению. Прикоснитесь отверткой к металлическим усикам заземления (по бокам розетки). В норме индикатор не должен светиться. Если лампочка загорелась, значит, на корпусе техники или в системе заземления присутствует опасное напряжение. В старой проводке без цветовой маркировки этот способ помогает хотя бы понять, не перепутаны ли провода местами.

Третий способ: замер напряжения мультиметром

Мультиметр дает самые точные цифры. Я использую его, чтобы понять не просто «есть ли земля», а насколько она эффективна. Переключите прибор в режим измерения переменного напряжения (ACV) на предел 600 или 750 вольт.

1. Измерьте напряжение между фазой и нолем (время: 1 мин). Должно быть около 220-230 В.
2. Замерьте напряжение между фазой и заземляющим контактом (время: 1 мин). Значение должно быть таким же, как между фазой и нолем (220-230 В).
3. Измерьте напряжение между нолем и заземлением (время: 1 мин). В идеале здесь должно быть 0 В, но допустимо до 2-5 В.
4. Если между нолем и землей напряжение выше 10-20 В, это признак плохой работы контура.
5. Проверьте соседние розетки в комнате для сравнения показателей.
6. Убедитесь, что щупы плотно прилегают к контактам.
7. Зафиксируйте результаты для анализа.

Если при замере фаза-земля мультиметр показывает 0 или очень низкое значение, значит, цепь заземления разорвана. Это критическая неисправность.

Четвертый способ: проверка с помощью контрольной лампы

Этот метод «старой школы» очень надежен, так как лампа показывает реальную нагрузочную способность цепи. Для сборки тестера возьмите обычную лампу накаливания на 60 Вт, патрон и два insulated провода. Один провод соедините с патроном, второй — с лампой.

Один конец провода вставьте в отверстие с фазой, а второй — к контакту заземления. Если лампа горит ярко — заземление работает. Если свет тусклый или лампа не горит вовсе, значит, сопротивление контура слишком высокое или цепь разорвана. Я использовал этот метод, когда мультиметр выдавал странные цифры из-за наводок, и лампа помогла понять, что контакт просто окислился.

Пример из практики: в одном из объектов лампа горела вполсилы. После вскрытия щитка выяснилось, что заземляющий провод был пережат дверцей щитка, что создало огромное сопротивление.

Пятый способ: диагностика через УЗО

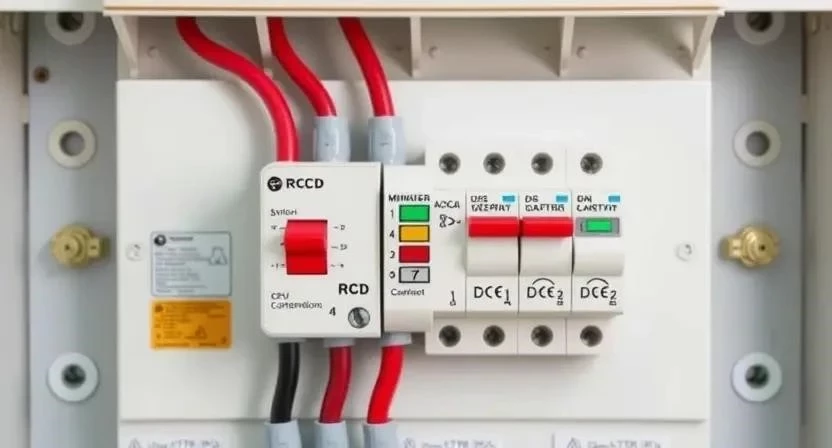

Устройство защитного отключения (УЗО) реагирует на утечку тока. Это косвенный, но действенный способ проверки. Нажмите кнопку «Тест» на корпусе УЗО — прибор должен мгновенно отключить питание. Это значит, что само устройство исправно.

Если заземление в доме работает правильно, то при возникновении реальной утечки тока на корпус прибора УЗО сработает сразу. Если же заземления нет, УЗО не «увидит» утечку, пока ток не пройдет через человека. Это самая опасная ситуация: вы думаете, что защищены, но на деле защита не срабатывает до момента удара током.

Типичные ошибки при самостоятельном осмотре

Многие новички совершают одни и те же промахи, которые могут привести к порче прибора или травме. Самая частая ошибка — неправильный выбор диапазона на мультиметре. Если поставить режим измерения сопротивления (Ом) и ткнуть в фазу, прибор просто сгорит.

1. Использование дешевых китайских индикаторов, которые врут в 50% случаев.
2. Проверка заземления при выключенных автоматах (в этом случае замер напряжения не имеет смысла).
3. Игнорирование проверки «нуля» перед проверкой «земли».
4. Работа без соблюдения правил электробезопасности (отсутствие изоляции).
5. Попытка проверить заземление, соединив заземляющий контакт с нулем (зануление), что опасно при обрыве нуля.

Первые действия при обнаружении неисправности

Если вы выяснили, что заземления нет или оно работает плохо, не паникуйте. Первым делом отключите от сети все мощные приборы с металлическим корпусом (стиральные машины, бойлеры, духовки). Временно используйте только технику с двойной изоляцией (пластиковый корпус).

Проверьте затяжку всех винтовых соединений в розетках и в распределительном щите. Часто проблема кроется в простом ослаблении контакта. Если обрыв произошел внутри стены, не пытайтесь «пробить» кабель или использовать сомнительные методы соединения проводов с помощью скруток.

Когда пора вызывать профессионалов

Самостоятельная проверка дает понимание ситуации, но не заменяет полноценный аудит. Если мультиметр показал странные значения, а лампа горит тускло, пора звонить электрикам. Профессионалы используют специальные приборы — измерители сопротивления заземляющих устройств, которые пробивают почву током.

Вызов электролаборатории необходим для измерения сопротивления контура заземления в частном доме. Только так можно узнать, соответствует ли ваш «штырь в земле» нормам ПУЭ. Стоимость такого замера обычно варьируется от 3000 до 7000 рублей в зависимости от сложности объекта. Я сам вызвал специалистов, когда заметил, что заземление работает нестабильно — оказалось, что почва в моем районе слишком песчаная и стандартный контур не справлялся.

Ответы на популярные вопросы

Зачем вообще нужно заземление?
Оно отводит опасный ток утечки от корпуса прибора в землю. Без него при пробое изоляции ток пойдет через человека, который коснется техники.

Как часто нужно проверять систему?
Рекомендую делать базовую проверку раз в год или после любых ремонтных работ в электросети.

Можно ли использовать приборы без заземления?
Можно, если прибор имеет класс защиты II (двойная изоляция, значок квадрата в квадрате). Для остальной техники это риск.

Чем заземление отличается от зануления?
Заземление — это соединение с реальным контуром в земле. Зануление — соединение корпуса с нулевым проводом сети. Зануление опасно тем, что при обрыве нуля на корпусе прибора окажется фаза.

Что делать, если в доме старая проводка без земли?
Лучший вариант — заменить кабель на трехжильный. Если это невозможно, обязательно установите УЗО, которое отключит ток при утечке.

Поможет ли установка УЗО заменить заземление?
УЗО не заменяет заземление, а дополняет его. Без земли УЗО сработает только в момент вашего касания корпуса, а с землей — сразу при возникновении утечки, еще до вашего прикосновения.

Почему мультиметр показывает 2 вольта между нулем и землей?
Это нормально. Небольшая разница потенциалов возникает из-за нагрузки в сети и естественного сопротивления проводов.
