Разводка электрики по потолку и по полу: особенности и выбор метода

Проектирование электросети начинается с выбора трассы прохождения кабеля. В среднем монтаж в стандартной квартире занимает от 3 до 7 рабочих дней, а стоимость материалов за квадратный метр варьируется от 400 до 1200 рублей. Разводка электрики по потолку или по полу определяет не только удобство ремонта, но и будущую безопасность жилья. Правильный выбор способа сэкономит время на отделочных работах и упростит эксплуатацию объекта.

Особенности и назначение основных методов прокладки

Существует два принципиально разных подхода к организации сети. Первый вариант предполагает прокладку кабеля по перекрытию под будущим потолком. Этот метод стал стандартом при установке натяжных систем, так как провода прячутся за полотном. Второй способ подразумевает укладку линий в стяжку пола. Такой подход чаще применяют в частном домостроении или при капитальном ремонте старого фонда, когда требуется полностью заменить изношенную проводку без вмешательства в потолочные плиты.

Я заметил, что выбор метода часто зависит от того, планирует ли владелец перепланировку. Потолочный монтаж дает больше гибкости при переносе розеток. Напольный вариант более жесткий: раз переместили стену, кабель в бетоне уже не сдвинешь. В новостройках сейчас доминирует верхний способ из-за скорости и чистоты работ.

Технические параметры и требования к защите

Для обоих способов используется кабель ВВГнг-LS, который не поддерживает горение и имеет пониженное дымовыделение. Сечение провода выбирается исходя из нагрузки: 2.5 мм² для розеточных групп и 1.5 мм² для освещения. При монтаже по потолку кабель обязательно укладывают в ПВХ-гофру. Она защищает изоляцию от механических повреждений и позволяет заменить провод без демонтажа всего потолка.

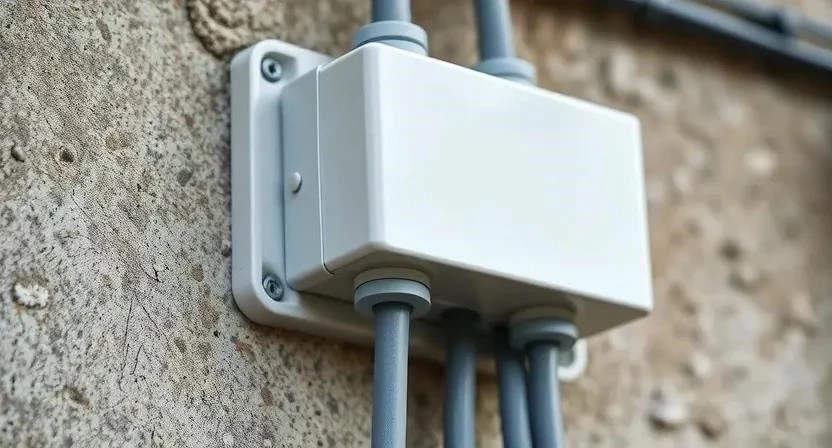

В полу кабель может укладываться как в гофре, так и без нее, если стяжка выполняется из качественного пескобетона. Однако я всегда рекомендую использовать гофру и здесь, чтобы избежать перетирания кабеля о камни в растворе. Важно соблюдать электробезопасность: все соединения должны быть в распределительных коробках, которые остаются доступными для обслуживания.

Технология выполнения работ и нюансы установки

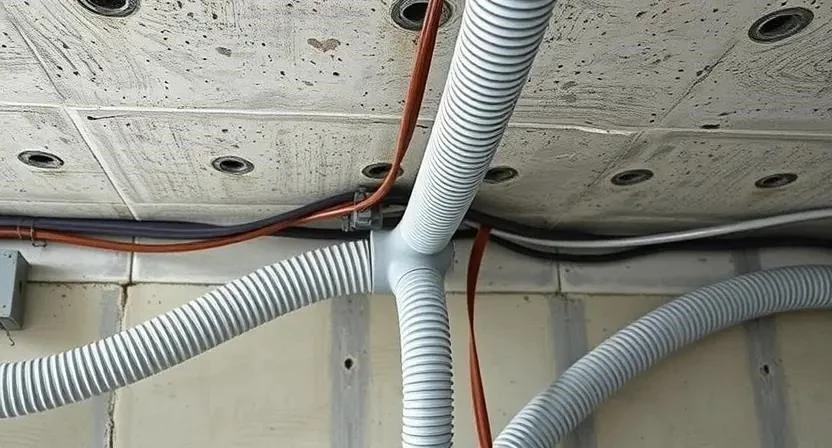

Сложность установки различается кардинально. Потолочный монтаж — это работа «на весу», требующая использования стремянки или туров. Здесь не нужно штробить бетон, достаточно просверлить отверстия под клипсы и спустить провода вертикально вниз к подрозетникам. Работа с натяжным потолком упрощает процесс: кабель просто крепится к плите, а затем закрывается полотном.

Прокладка по полу требует серьезной подготовки поверхности. Если стяжка уже есть, приходится использовать штроборез, что создает огромное количество пыли и шума. Если пола еще нет, кабель раскладывается по бетонному основанию и фиксируется, чтобы не всплыл при заливке бетоном. Я однажды столкнулся с ситуацией, когда заказчик решил сэкономить и не закрепил гофру в полу — в итоге при заливке стяжки труба сместилась на 15 см, и розетки оказались вплотную к плинтусу.

Пошаговая инструкция по монтажу электрики по потолку:

1. Разметка расположения всех точек света и розеток на плане (2-4 часа).
2. Сверление отверстий под распределительные коробки и подрозетники (4-8 часов).
3. Монтаж распределительных коробок к перекрытию (3-5 часов).
4. Разметка трасс прохождения кабеля по потолку (2-3 часа).
5. Установка крепежных клипс или дюбель-хомутов с шагом 50 см (5-8 часов).
6. Прокладка кабеля в гофре от щитка до каждой коробки и точки (1-2 дня).
7. Вертикальный спуск кабеля из потолка в подрозетники (4-6 часов).
8. Сборка соединений в коробках методом скрутки с пайкой или через клеммы WAGO (1-2 дня).
9. Установка автоматических выключателей в электрощит (4-6 часов).
10. Прозвонка цепей мультиметром и проверка под напряжением (3-5 часов).

Для качественного выполнения работ потребуется определенный набор материалов и инструментов.

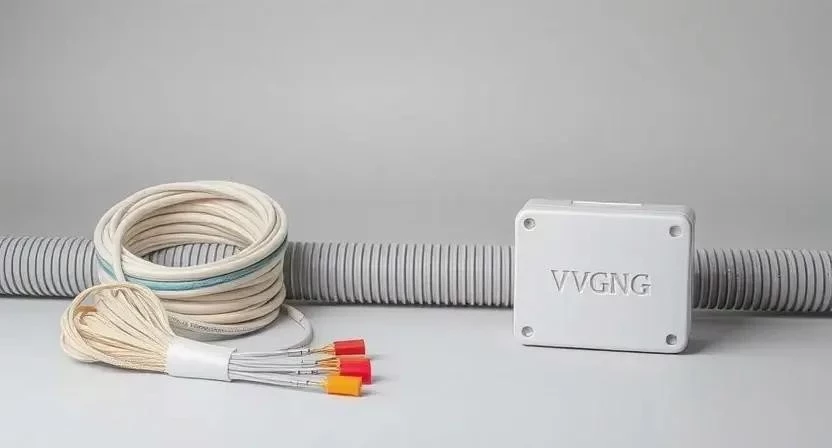

• Кабель ВВГнг-LS (сечения 1.5 и 2.5 мм²).
• Гофрированная труба ПВХ (серая).
• Распределительные коробки.
• Подрозетники для бетона.
• Клипсы для гофры или пластиковые хомуты.
• Дюбель-гвозди 6х40 мм.
• Клеммники (WAGO или аналоги).
• Маркировочные бирки для кабелей.

Необходимый инструмент:

• Перфоратор с бурами 6 мм.
• Штроборез (если работаем по полу).
• Строительный пылесос.
• Стриппер для зачистки изоляции.
• Уровень лазерный.
• Мультиметр для проверки цепи.
• Пассатижи и бокорезы.

Срок службы и эксплуатационные характеристики

Проводка в стяжке пола считается очень долговечной из-за отсутствия воздействия внешней среды, но она абсолютно недоступна. Если произойдет пробой или перелом кабеля, придется вскрывать бетонный пол во всей комнате. В потолке ситуация иная: при возникновении проблемы достаточно частично демонтировать натяжной потолок, найти место повреждения и заменить участок кабеля.

Влажность в полу может стать проблемой, если гидроизоляция сделана плохо. Бетон впитывает влагу, что со временем может привести к коррозии в местах соединений, если они не герметичны. Потолочная разводка защищена от этого фактора. Однако я предупреждаю: при монтаже по потолку нельзя допускать перегибов гофры под острым углом, иначе кабель внутри может перетереться при натяжении полотна.

Эстетика и влияние на интерьер

С точки зрения дизайна, оба способа позволяют скрыть все коммуникации. Однако разводка по полу не забирает ни одного сантиметра высоты помещения. Потолочный вариант требует либо натяжного потолка, либо гипсокартонного короба, что «съедает» от 5 до 15 см высоты. Для квартир с низкими потолками это может стать решающим фактором.

Важный нюанс — перенос розеток. Я считаю, что потолочная разводка в этом плане выигрывает. Если вы решили переставить диван, мастеру проще пробить новое отверстие в стене и спустить провод с потолка, чем штробить пол и стены от самого низа. При напольной разводке вы привязаны к точкам выхода кабеля из стяжки.

Расчет стоимости и затрат на монтаж

Потолочный монтаж обычно обходится дешевле по работам, так как не требует трудоемкого штробления бетона. Основные затраты здесь приходятся на расходники: гофру и огромное количество крепежа. Напольный монтаж дороже из-за стоимости аренды штробореза и больших трудозатрат на подготовку поверхности.

Я применил один лайфхак: чтобы сэкономить на клипсах при потолочном монтаже, некоторые используют строительный степлер. Но я категорически против этого — скобы могут пробить изоляцию кабеля, что приведет к короткому замыканию. Лучше потратить время на дюбель-хомуты, чем потом искать утечку тока.

Сравнение преимуществ и недостатков

Выбор между полом и потолком всегда является компромиссом между стоимостью, временем и будущим удобством. Чтобы не ошибиться, я составил сводную таблицу.

Типичные ошибки новичков при электромонтаже:

• Использование дешевого кабеля без индекса «нг» (не поддерживающий горение).
• Слишком сильное натяжение гофры, из-за чего она вылетает из клипс.
• Отсутствие заземления для розеток в старых домах.
• Размещение распределительных коробок в труднодоступных местах (за шкафами).
• Прокладка кабеля параллельно с трубами водоснабжения или отопления.
• Использование тонкого провода (1.5 мм²) для мощных приборов (стиральная машина, духовка).
• Отсутствие маркировки линий в щитке.

Рекомендации по выбору в зависимости от условий

Для каждой ситуации есть свой оптимальный вариант. В новостройках с бетонными перекрытиями и планируемым натяжным потолком я всегда рекомендую верхний способ. Это быстро, чисто и современно. В старом фонде с деревянными перекрытиями потолок может быть опасен из-за риска возгорания, поэтому там чаще делают разводку по полу или по стенам.

Если в помещении планируется установка теплого пола, прокладка электрики в стяжке требует особой осторожности. Кабели питания пола и силовые линии розеток должны быть разнесены, чтобы избежать взаимного нагрева. В таких случаях я советую комбинированный метод: освещение по потолку, а розетки — по полу.

Советы профессионалов и практика

Опытные электрики знают: главная проблема не в том, где лежит кабель, а в том, как он соединен. Я всегда настаиваю на использовании качественных клемм или пайки. Скрутки в стяжке пола — это мина замедленного действия. Если соединение окислится или ослабнет, вы даже не узнаете об этом, пока не начнется оплавление изоляции.

Дизайнеры часто просят сделать «невидимые» розетки или перенести их в неожиданные места. В одной из своих работ я столкнулся с тем, что клиент хотел переставить кухонный остров после того, как стяжка была залита. Поскольку разводка была по потолку, я просто сделал новый спуск в полу за один вечер. Если бы кабель был в стяжке, нам пришлось бы штробить весь пол кухни.

Помните о безопасности: при работе с электричеством обязательно используйте диэлектрические перчатки и очки. При штроблении пола респиратор обязателен, иначе бетонная пыль забьет легкие за один день работы. Всегда обесточивайте сеть перед началом любых манипуляций с проводами.

Ответы на часто задаваемые вопросы

Можно ли совмещать оба способа в одной квартире?
Да, это частое решение. Освещение разводят по потолку, а силовые линии розеток — по полу. Это позволяет сбалансировать нагрузку и упростить монтаж.

Что делать, если стяжка уже залита, а розетку нужно перенести?
Если кабель в полу, придется штробить пол от ближайшей распределительной коробки до новой точки. Если разводка по потолку — просто сделать новый вертикальный спуск.

Как найти провод в бетонном полу, если нет схемы?
Используйте профессиональный детектор скрытой проводки. Он позволяет определить направление кабеля и глубину его залегания с точностью до нескольких сантиметров.

Нужна ли гофра при прокладке кабеля в стяжке?
Желательно. Она защищает кабель от химического воздействия бетона и позволяет заменить провод в случае аварии, просто вытянув его из трубы.

Влияет ли способ разводки на стоимость материалов?
Незначительно. Основной расход (кабель) одинаков. Разница лишь в количестве крепежа для потолка или стоимости материалов для восстановления пола после штробления.

Можно ли прокладывать кабель по потолку без гофры?
Технически можно, но это нарушение норм ПУЭ для жилых помещений. Гофра обязательна для защиты от грызунов и механических повреждений.

Какой способ быстрее всего реализовать?
Однозначно потолочный. Отсутствие грязных работ по штроблению сокращает время монтажа в 2-3 раза.
