Разводка электрики в неотапливаемых зонах требует особого подхода из-за перепадов температур и высокой влажности. Обычно такие работы занимают от двух до трех дней, а стоимость базовых материалов начинается от 7 000 рублей. Чтобы понять, как развести электрику в подвале и на чердаке, нужно учесть специфику изоляции и нормы безопасности. Правильный монтаж исключит короткое замыкание и порчу имущества.
Подготовка к началу работ
Я всегда советую начать с трезвой оценки своих сил. Если никогда не держали в руках мультиметр, лучше позвать профессионала. Базовые навыки электромонтажа здесь обязательны. Сложность работ возрастает при наличии старых перекрытий или сильной сырости. Зимой работать сложнее из-за замерзания некоторых строительных смесей, поэтому оптимально планировать монтаж на весну или осень.
Перечень необходимых материалов

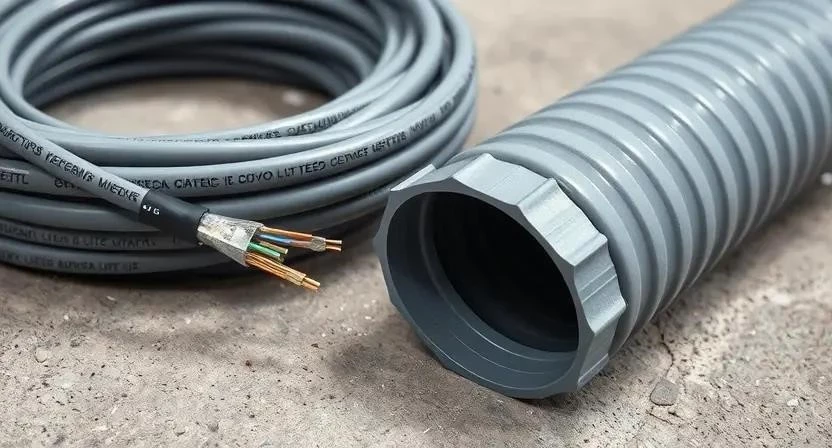

Для таких помещений подходит только специализированный кабель и защитные элементы. Я использую медный кабель ВВГнг-LS, так как он не поддерживает горение и имеет низкое дымовыделение. Для защиты от механических повреждений и влаги обязательна гофра.
- Кабель ВВГнг-LS (сечение зависит от нагрузки)
- Гофрированная труба (ПВХ или ПНД)
- Подрозетники со степенью защиты IP
- Клеммники WAGO или винтовые зажимы
- Автоматические выключатели
- Устройство защитного отключения (УЗО)
- Распределительные коробки влагозащищенные
- Дюбель-хомуты для крепления гофры
- Изолента ПВХ и термоусадка
| Наименование | Расход на 10 м2 | Примерная цена |
|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 15 метров | 1 800 руб. |
| Гофра ПВХ 20 мм | 15 метров | 600 руб. |
| Розетка IP65 | 2 шт. | 800 руб. |
| УЗО (25А, 30мА) | 1 шт. | 1 600 руб. |
| Клеммы WAGO | 1 упаковка | 450 руб. |

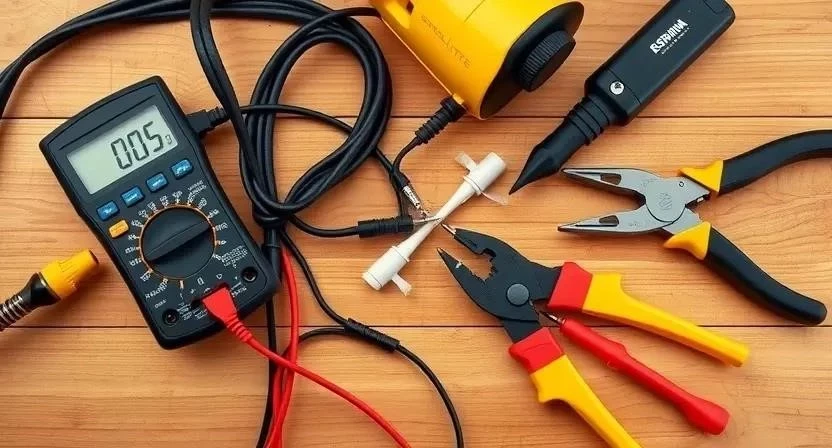

Инструментарий для монтажа
Инструмент должен быть надежным и исправным. Перфоратор пригодится для бетона в подвале, а шуруповерт — для деревянных балок на чердаке. Стриппер значительно ускоряет зачистку жил кабеля.
- Перфоратор (для отверстий в стенах)
- Шуруповерт (для фиксации кабеля)
- Стриппер (для снятия изоляции)
- Мультиметр (для проверки цепей)
- Строительный уровень (для ровного монтажа)
- Пассатижи и кусачки
- Лестница-стремянка
| Инструмент | Назначение | Способ получения |
|---|---|---|
| Перфоратор | Сверление бетона | Покупка / Аренда |
| Мультиметр | Тестирование напряжения | Покупка |
| Стриппер | Зачистка проводов | Покупка |
| Уровень | Выравнивание розеток | Покупка |
| Лестница | Работа на высоте | Покупка / Аренда |
Очистка помещения
Сначала выгребаю весь хлам из подвала и чердака. Стены должны быть полностью открыты для доступа. Если в подвале стоят старые стеллажи или оборудование, их сдвигаю в сторону. Организую принудительную вентиляцию, чтобы убрать строительную пыль и обеспечить приток свежего воздуха.
Подготовка поверхностей
Проверяю стены на наличие сырости. Если бетон в подвале мокрый, применяю гидроизоляцию, иначе крепления быстро сгниют или отвалятся. Размечаю трассы прокладки кабеля карандашом, стараясь делать линии максимально прямыми. В местах крепления клипс наношу грунтовку в два слоя с интервалом 2 часа — это улучшает адгезию пластика к основанию.
Пошаговый процесс монтажа
Работа выполняется строго по этапам. Помню о безопасности: все работы провожу при полностью отключенном питании. Использую перчатки, защитные очки и респиратор при сверлении.
- Составление схемы (1 час). Определяю точки света и розеток.
- Установка щитка (2 часа). Монтирую распределительный щит в сухом месте.
- Монтаж гофротруб (4 часа). Прокладываю трассы по стенам и потолку.
- Протяжка кабеля (3 часа). Затягиваю ВВГнг-LS в гофру. Оставляю запас 15-20 см у каждой точки.
- Установка подрозетников (2 часа). Использую только влагозащищенные модели.

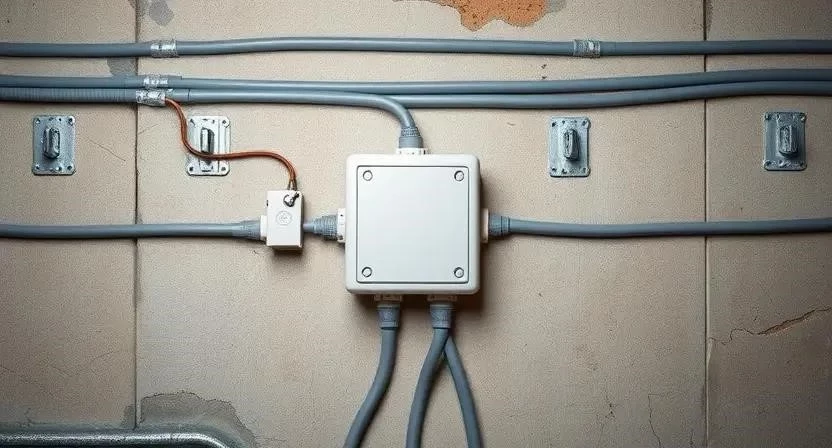

- Монтаж коробок (2 часа). Устанавливаю распределительные коробки в верхних точках.

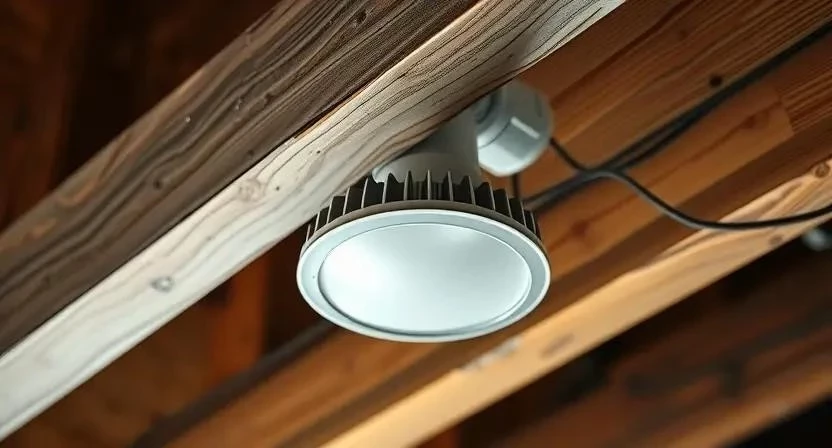

- Подключение света (3 часа). Монтирую светильники с IP65.
- Установка розеток (1 час). Подключаю механизмы и затягиваю контакты.
- Сборка щитка (2 часа). Устанавливаю автоматы и УЗО.
- Тестирование (1 час). Проверяю цепи мультиметром на отсутствие короткого замыкания.
- Финальная фиксация (2 часа). Проверяю надежность всех хомутов.
Я заметил, что на чердаке кабель может провисать. Чтобы этого избежать, фиксирую гофру каждые 50 см. Однажды я забыл оставить петлю запаса у розетки и пришлось перетягивать всю линию. Теперь всегда оставляю лишние сантиметры.
Важно соблюдать температурный режим. Если в помещении ниже +5 градусов, использую специальные морозостойкие составы для герметизации. Время высыхания грунтовки составляет около 2 часов перед началом монтажа.
Технические нюансы и тонкости
Конденсат — главный враг электрики в таких зонах. Все вводы кабеля в помещения герметизирую силиконом. Для больших пролетов выбираю сечение кабеля 2.5 мм2, чтобы избежать просадки напряжения. Температурный режим эксплуатации материалов должен соответствовать климатической зоне: для подвалов выбираю ПНД-гофру, она прочнее ПВХ.
Типичные ошибки новичков
Часто вижу, как люди экономят и ставят обычный ПВС вместо ВВГ. Это грубая ошибка, так как ПВС не предназначен для стационарной прокладки. Также опасно игнорировать заземление в подвале.
- Использование не предназначенного для стационарной проводки кабеля (ПВС).
- Отсутствие заземления, что ведет к риску удара током.
- Монтаж кабеля без гофры в сырых зонах подвала.
- Отказ от установки УЗО.
- Плохая герметизация отверстий в стенах.
Расчет затрат на электрику
Стоимость зависит от площади и количества точек. Я сэкономил около 10 000 рублей, выполнив монтаж самостоятельно, но потратил на это целые выходные.
| Позиция | Цена своими руками | Цена с мастером |
|---|---|---|
| Материалы | 7 500 руб. | 7 500 руб. |
| Работа (подвал) | 0 руб. | 5 000 руб. |
| Работа (чердак) | 0 руб. | 5 000 руб. |
| Расходники | 500 руб. | 500 руб. |
| 8 000 руб. | 18 000 руб. |
Обслуживание системы
После завершения работ систему нужно контролировать. Раз в год я проверяю затяжку контактов в щитке и коробках. Очищаю светильники от пыли и паутины, так как грязь может вызвать перегрев. Контролирую целостность изоляции в местах возможного трения. Срок службы правильно смонтированной проводки составляет до 25 лет.
Альтернативные способы освещения
Если нет возможности штробить стены, использую беспроводное освещение на аккумуляторах. Еще один вариант — светодиодные ленты. Блок питания в таком случае выношу в сухое и теплое помещение, а на чердак завожу только низковольтный провод. Для открытой проводки в стиле ретро использую керамические изоляторы и витой провод.
Часто задаваемые вопросы
Можно ли использовать пластиковые трубы вместо гофры?
Да, жесткие трубы ПВХ даже надежнее, но они сложнее в монтаже на изгибах.
Какой IP-рейтинг нужен для подвала?
Для розеток и светильников рекомендую IP65 — это полная защита от пыли и брызг воды.
Нужно ли утеплять кабель на чердаке?
Специально утеплять не нужно, достаточно качественной изоляции ВВГнг-LS.
Можно ли объединить свет подвала и чердака в одну линию?
Не рекомендую. Лучше развести их на разные автоматы для удобства обслуживания.
Какой автомат ставить на освещение?
Обычно достаточно автомата на 10А.
Как защитить проводку от грызунов?
Использую металлическую гофру или стальные трубы в местах прохода через стены.
Обязательно ли заземление в подвале?
Да, это критически важно для безопасности в сыром помещении.
Чем заменить медный кабель?
Алюминий использовать нельзя из-за хрупкости и окисления в условиях влажности.
