Разводка электрики в новом доме требует четкого плана и строгого соблюдения норм безопасности. В среднем монтаж в одной комнате занимает от 2 до 4 дней в зависимости от сложности схемы. Стоимость материалов на одну точку может варьироваться от 500 до 1500 рублей. Скрытая электропроводка в газобетонных и кирпичных стенах: монтаж своими руками позволяет сэкономить до 40% бюджета на работах. Правильный подход гарантирует надежность сети на десятилетия.
Особенности подготовки к электромонтажу
Задача относится к средней сложности. Я рекомендую приступать к ней только после того, как определены все места расстановки мебели и бытовой техники. Без базовых навыков работы с электроинструментом и понимания принципов заземления за дело лучше не браться. Оптимально проводить эти работы после возведения стен, но до начала штукатурных работ. Это позволит скрыть все штробы под слоем отделки, не переплачивая за лишний расход смеси.
Подбор необходимых материалов
Для качественного монтажа я использую только сертифицированные компоненты. Основной выбор падает на кабель ВВГнг-LS, так как он не поддерживает горение и имеет низкое дымовыделение. Количество материалов рассчитывается по схеме разводки с запасом 10-15% на изгибы и подрезку.
- Кабель ВВГнг-LS 3х2.5 мм² (для розеток);
- Кабель ВВГнг-LS 3х1.5 мм² (для освещения);
- Гофрированная труба ПВХ (диаметром 16 или 20 мм);
- Подрозетники для газобетона (с зажимными лапками);
- Подрозетники для кирпича (стандартные);
- Распределительные коробки;
- Электрощит с DIN-рейками;
- Автоматические выключатели;
- Дюбель-хомуты для фиксации гофры;
- Гипсовая штукатурка для заделки штроб.
| Материал | Расход на 10 м трассы | Ориентировочная цена | |
|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 11 м | 70 руб/м | 770 руб |
| Гофра ПВХ 20 мм | 10 м | 15 руб/м | 150 руб |
| Дюбель-хомуты | 20 шт | 5 руб/шт | 100 руб |
| Гипс (смесь) | 5 кг | 40 руб/кг | 200 руб |
| Подрозетники | 3 шт | 60 руб/шт | 180 руб |

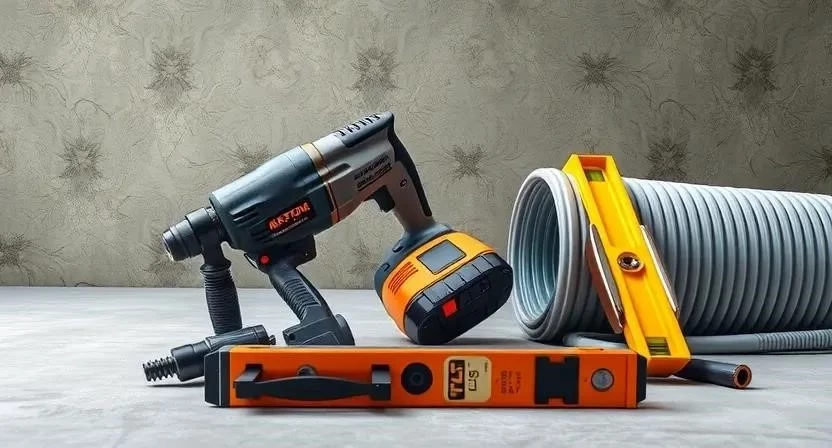

Инструментарий для работы
Выбор инструмента напрямую влияет на скорость и чистоту процесса. Для кирпича обязателен алмазный диск, иначе стена будет просто крошиться. Если бюджет ограничен, профессиональный штроборез можно взять в аренду на несколько дней — это выйдет дешевле, чем покупать бытовой инструмент, который сгорит на второй стене.
- Штроборез с пылесосом (для чистых резов);
- Перфоратор с буром по бетону/кирпичу;
- Строительный пылесос (обязательно промышленный);
- Лазерный уровень или строительный уровень;
- Рулетка и карандаш;
- Стриппер или нож для зачистки кабеля;
- Шпатель для заделки штроб;
- Отвертки и пассатижи.
| Инструмент | Бытовой вариант | Профессиональный вариант | |
|---|---|---|---|
| Штробление | Болгарка + зубило | Штроборез с пылесосом | Профи в 5 раз быстрее и чище |
| Сверление | Ударная дрель | Перфоратор SDS+ | В кирпиче дрель бессильна |
| Разметка | Пузырьковый уровень | Лазерный нивелир | Лазер исключает ошибки по высоте |
| Очистка | Веник и совок | Строительный пылесос | Без пылесоса задохнетесь в пыли |
| Зачистка | Канцелярский нож | Стриппер | Стриппер не повреждает жилу |
Организация пространства в помещении
Перед началом работ я полностью освобождаю комнату от мебели. Весь пол застилаю плотной полиэтиленовой пленкой или оргалитом, так как строительная пыль проникает в любые щели. Окна открываю настежь, но ставлю сетки, чтобы пыль не вылетала на соседей. Заранее готовлю несколько больших мешков для строительного мусора, чтобы не копить его кучами посреди комнаты.
Подготовка поверхности и разметка
Разметка — самый ответственный этап. Я использую лазерный уровень, чтобы все розетки были на одной высоте. Трассы проводки прокладываю строго вертикально или горизонтально. Диагональные линии запрещены — так вы не просверлите кабель при будущем монтаже полки или картины. Перед штроблением проверяю стены на наличие скрытых коммуникаций. Поверхность обрабатываю грунтовкой глубокого проникновения валиком в два слоя с интервалом 2 часа, причем второй слой наношу перпендикулярно первому. Это связывает пыль и улучшает адгезию штукатурки.
Технология монтажа по шагам
Я столкнулся с тем, что в газобетоне штробы получаются очень чистыми, а вот в кирпиче летит огромное количество крошки. Поэтому в кирпичных стенах я всегда использую пылесос, подключенный прямо к инструменту.
- Составление схемы разводки (30-60 мин). Рисую все точки и линии на бумаге.
- Разметка стен (1-2 часа). Переношу схему на стены с помощью уровня.
- Штробление газобетона (2-4 часа). Использую штроборез; материал мягкий, поэтому резы получаются ровными.

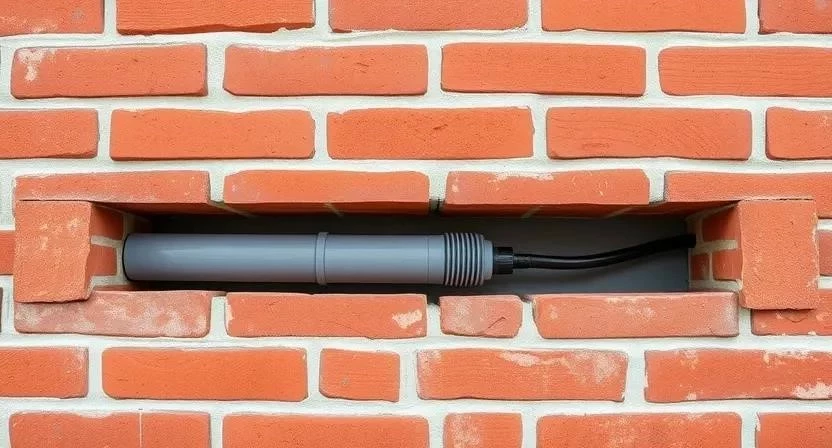

- Штробление кирпича (4-8 часов). Применяю алмазный диск и перфоратор для выборки середины.
- Бурение отверстий под подрозетники (1-2 часа). Сверлю коронкой, стараясь не разбить края.
- Прокладка кабеля в гофре (2-3 часа). Затягиваю кабель в трубу, избегая резких перегибов.
- Фиксация кабеля (1-2 часа). Креплю гофру дюбель-хомутами каждые 50 см.

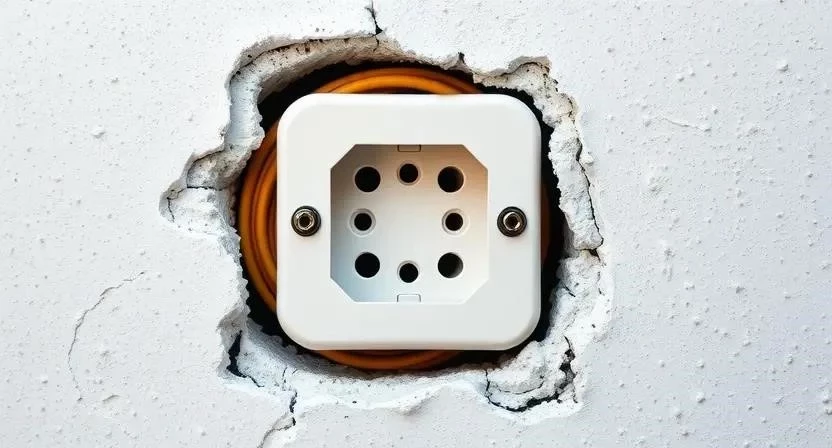

- Установка подрозетников (1-2 часа). Выравниваю их по уровню вровень со стеной.
- Монтаж распределительных коробок (1 час). Устанавливаю их на высоте не менее 30 см от потолка.
- Подключение кабелей (2-4 часа). Соединяю жилы в коробках с помощью клемм Wago.

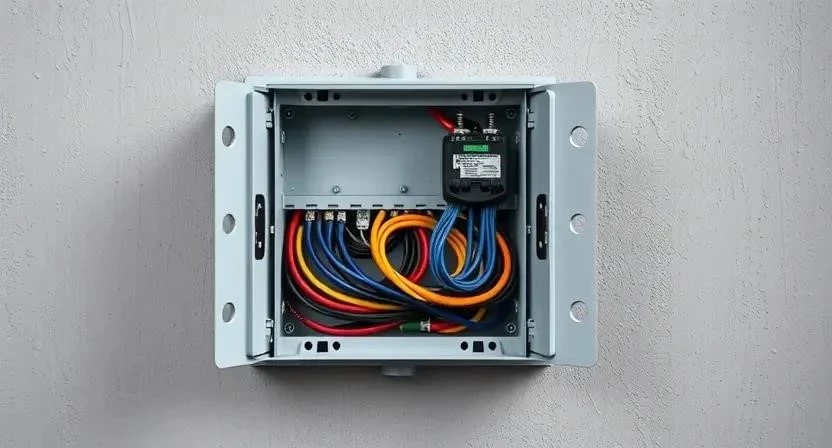

- Сборка электрощита (3-5 часов). Устанавливаю автоматы и подключаю линии.
- Тестирование (1 час). Проверяю отсутствие короткого замыкания и наличие напряжения.
Однажды я забыл предусмотреть розетку под кондиционер и мне пришлось заново штробить уже зашпаклеванную стену. Чтобы этого избежать, я рекомендую ставить 2-3 запасные розетки в каждой комнате.
Технические нюансы и правила
Температура в помещении при работе должна быть не ниже +5°C. Если стены влажные, штукатурка будет сохнуть слишком долго, что затянет отделку. Время полного высыхания гипсового слоя в штробах составляет от 24 до 48 часов. Я всегда соблюдаю правило: силовые линии (2.5 мм²) и линии освещения (1.5 мм²) прокладываю в разных гофрах, чтобы избежать перегрева. Горизонтальные трассы должны проходить на расстоянии не менее 15-20 см от потолка.
Типичные ошибки новичков
Самая опасная ошибка — выбор слишком тонкого кабеля для мощных приборов. Если поставить 1.5 мм² на кухню, где работает чайник и духовка, кабель начнет греться, что может привести к пожару. Также часто делают слишком мелкие штробы, из-за чего кабель выпирает, и стена получается кривой. Игнорирование заземления — еще один промах. Без него металлический корпус стиральной машины может ударить током.
Расчет стоимости и экономия
Своими руками я сделал проводку в двух комнатах и заметил, что основная часть затрат уходит на качественный кабель и автоматику. Аренда инструмента обходится дешевле, чем покупка дешевого китайского оборудования, которое ломается через день.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия |
|---|---|---|---|
| Материалы | 15 000 | 15 000 | 0 |
| Инструмент (аренда) | 3 000 | 0 (входит в цену) | -3 000 |
| Работа | 0 | 25 000 | 25 000 |
| 18 000 | 40 000 | 22 000 |
| Этап работ | Время (часы) | Сложность | Особенности |
|---|---|---|---|
| Разметка | 3 | Низкая | Точность по уровню |
| Штробление | 12 | Высокая | Шум и пыль |
| Монтаж кабеля | 6 | Средняя | Соблюдение радиусов изгиба |
| Сборка щита | 5 | Высокая | Соблюдение ПУЭ |
| Заделка штроб | 4 | Низкая | Равномерное нанесение гипса |
Эксплуатация и финишная отделка
После заделки штроб и полного высыхания штукатурки можно приступать к шпаклевке и покраске стен. Срок службы правильно смонтированной сети из ВВГнг-LS составляет около 30 лет. Я советую раз в год проверять затяжку контактов в электрощите, так как от вибраций и перепадов температур они могут ослабнуть.
Альтернативные способы прокладки
Если штробить стены нельзя (например, в некоторых несущих панелях), можно использовать открытую проводку в кабель-каналах. Это быстрее и проще, но портит эстетику интерьера. Еще один вариант — монтаж в фальш-стенах из гипсокартона. Там кабель кладется свободно, без гофры, что значительно ускоряет процесс, но требует возведения дополнительных перегородок.
Меры безопасности
Работа с электричеством не прощает ошибок. Всегда используйте резиновые перчатки и защитные очки при штроблении. При работе с перфоратором обязательно надевайте респиратор, чтобы не вдыхать бетонную пыль. Перед любым подключением проверяйте отсутствие напряжения индикаторной отверткой. Никогда не работайте с электроинструментом с поврежденным кабелем питания.
Часто задаваемые вопросы (FAQ)
Можно ли штробить несущие стены?
Горизонтальные штробы в несущих стенах запрещены, так как это ослабляет конструкцию. Вертикальные допускаются на небольшую глубину.
Какой кабель выбрать для кухни?
Только ВВГнг-LS сечением 2.5 мм² для всех розеток, так как на кухне много мощных приборов.
Нужна ли гофра в газобетоне?
Да, гофра защищает кабель от механических повреждений при отделке и позволяет заменить провод без вскрытия стены.
Как глубоко делать штробу?
Глубина должна быть такой, чтобы кабель в гофре был утоплен на 5-10 мм от поверхности стены.
Чем заделывать штробы?
Лучше всего использовать гипсовую штукатурку, она быстро сохнет и не дает сильной усадки.
Можно ли использовать алюминиевый провод?
Категорически нет. Только медь, так как алюминий хрупок и окисляется.
Нужно ли заземление в старом доме?
Да, даже если в щитке его нет, прокладывайте трехжильный кабель. В будущем вы сможете подключить систему заземления.
Советы по качественному результату
- Используйте только качественные клеммники, забудьте про скрутки.
- Не натягивайте кабель слишком сильно, оставляйте небольшой запас в коробках.
- Проверяйте каждый подрозетник уровнем перед тем, как замазать его гипсом.
- Маркируйте концы кабелей в щитке, чтобы не запутаться в линиях.
- Всегда делайте фото разводки перед заделкой штроб — это спасет вас при будущем ремонте.
- Используйте разные цвета изоляции для фазы, нуля и земли.
