Подключение трехфазного электричества в частный дом позволяет использовать мощные электроплиты, котлы и оборудование мастерских без просадок напряжения. Сборка трехфазного щитка для коттеджа — задача трудоемкая, требующая строгого соблюдения ПУЭ. Обычно на весь процесс монтажа уходит от 16 до 24 рабочих часов. Стоимость качественных комплектующих среднего сегмента начинается от 25 000 рублей. Правильный подход к сборке гарантирует пожарную безопасность всего здания.
Основы перед началом работ
Трехфазный ток 380В существенно отличается от привычных 220В. Здесь мы имеем три фазы и один общий ноль. Главная цель при сборке — равномерно распределить нагрузку между этими фазами. Если одна фаза будет перегружена, а другие будут простаивать, возникнет перекос фаз. Это ведет к нестабильной работе техники и может привести к выходу из строя дорогой электроники. Я всегда рекомендую начинать с детального расчета суммарной мощности всех потребителей. Монтаж считается сложным, поэтому без базовых знаний электротехники лучше не браться за дело самостоятельно.
Комплектующие для сборки
Для качественной работы потребуется надежное оборудование. Я предпочитаю использовать модульные системы, которые легко масштабировать. Основной упор делаю на безопасность и долговечность контактов.
- Корпус щита (пластиковый или металлический с заземлением).
- Вводной трехфазный автоматический выключатель.
- Групповые однополюсные автоматы для разных линий.
- Устройства защитного отключения (УЗО) на 4 полюса.
- Реле напряжения для каждой фазы (защита от скачков).
- Нулевая шина (N) и шина заземления (PE).

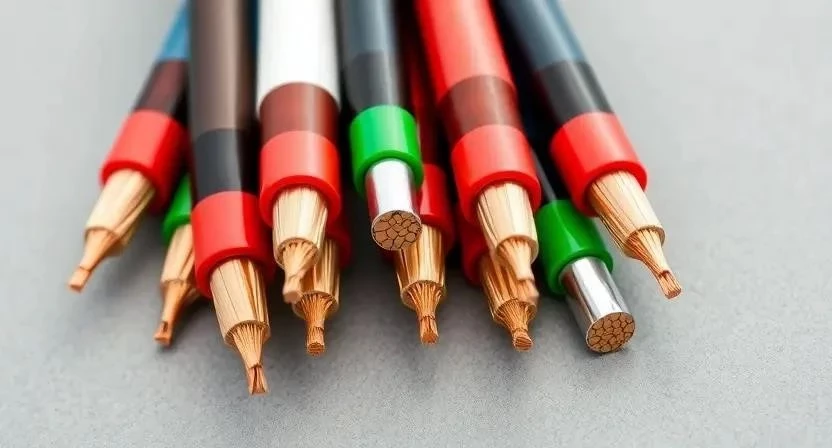

- Провод ПВ-3 (ПуГВ) сечением 2.5, 4 и 6 мм².
- Наконечники НШВИ для обжима многожильного провода.
Примерный расчет материалов для среднего коттеджа:
| Материал | Количество | Расход/Ед. | Цена за ед. (ср.) | |
|---|---|---|---|---|
| Корпус щита на 36 модулей | 1 шт | — | 3500 | 3500 |
| Вводной автомат 3-полюсный | 1 шт | — | 2800 | 2800 |
| УЗО 4-полюсное 40А/30мА | 2 шт | — | 2100 | 4200 |
| Реле напряжения | 3 шт | — | 2400 | 7200 |
| Автоматы 1-полюсные 16А | 12 шт | — | 450 | 5400 |
| Провод ПВ-3 2.5 мм² | 20 м | 130 р/м | 130 | 2600 |

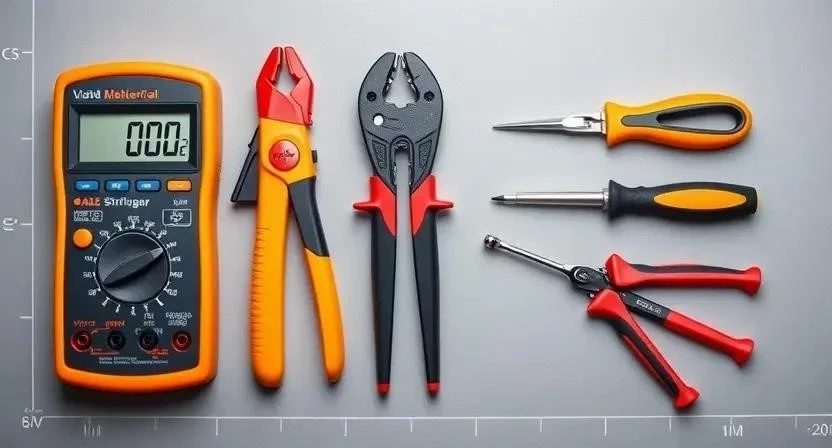

Инструментарий мастера
Без правильного инструмента собрать щит аккуратно и безопасно невозможно. Я использую только диэлектрический инструмент, чтобы исключить риск поражения током при проверках.
- Набор диэлектрических отверток (крест и шлиц).
- Стриппер для быстрой зачистки изоляции.
- Кримпер (пресс-клещи) для обжима наконечников.
- Цифровой мультиметр для проверки цепей.
- Индикаторная отвертка с подсветкой.
- Строительный уровень (пузырьковый).
- Перфоратор с набором сверл по бетону.
Организация места установки
Щиток должен находиться в доступном месте. Обычно выбирают прихожую, котельную или технический коридор. Важно обеспечить свободный доступ к дверце, чтобы в экстренной ситуации можно было мгновенно отключить питание. Я всегда проверяю, чтобы рядом не было труб с водой или радиаторов отопления. Ввод кабеля в дом организую через гофротрубу, чтобы защитить изоляцию от грызунов и механических повреждений.
Монтаж корпуса и подготовка
Сначала делаю точную разметку на стене. Прикладываю корпус и с помощью уровня проверяю вертикальность. Криво висящий щит — это признак дилетанта, к тому же в нем неудобно укладывать провода. Сверлю отверстия под дюбели, фиксирую корпус. Затем подготавливаю вводы для кабелей. Просверливаю отверстия в нижней или верхней части щита, в зависимости от того, откуда приходят линии. Края отверстий обязательно обрабатываю, чтобы острый пластик или металл не перетерли изоляцию кабеля.

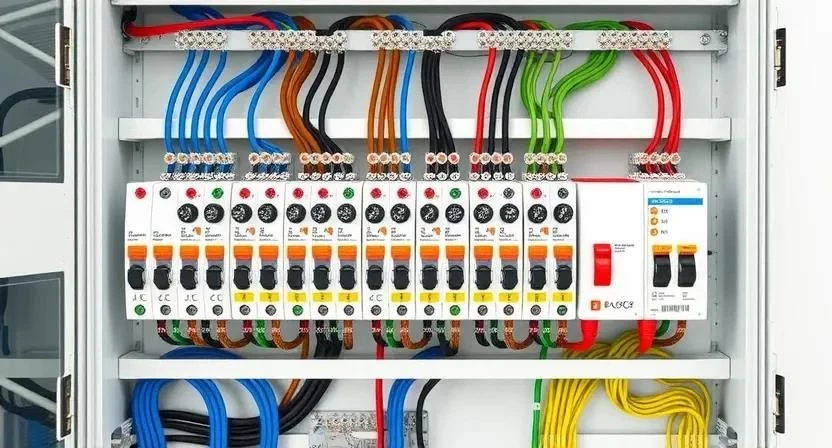

Пошаговый процесс сборки
Работа выполняется строго по этапам. Спешка здесь недопустима, так как любая ошибка может привести к короткому замыканию.
- Установка DIN-реек и монтаж вводного аппарата (1 час).
- Подключение трехфазного ввода и заземляющей жилы к шине PE (1 час).
- Монтаж и подключение общей нулевой шины N (30 мин).
- Установка и подключение трех реле напряжения на каждую фазу (1.5 часа).
- Распределение фаз по потребителям. Я стараюсь делить группы так, чтобы нагрузка была равной (2 часа).
- Установка УЗО для защиты влажных зон (ванная, кухня) и розеточных групп (1 час).

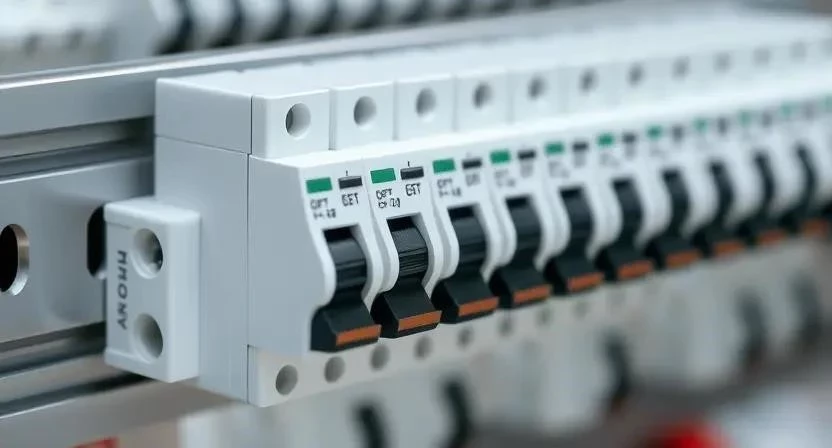

- Монтаж групповых автоматических выключателей на DIN-рейку (1 час).
- Подключение отходящих линий к соответствующим автоматам (3 часа).
- Маркировка всех кабелей и модулей с помощью термоусадки или специальных наклеек (1 час).
- Проверка всех соединений на затяжку. Я перепроверяю каждый винт вручную (1 час).
- Проверка схемы с помощью мультиметра в режиме прозвонки (1 час).
- Первое включение под напряжением и замер вольтажа на каждой фазе (30 мин).
План временных затрат на сборку:
| Этап работы | Время | Особенности |
|---|---|---|
| Подготовка и монтаж корпуса | 2 часа | Использование уровня и перфоратора |
| Установка модулей | 3 часа | Соблюдение порядка согласно схеме |
| Коммутация и обжим | 5 часов | Обязательное использование НШВИ |
| Маркировка и проверка | 2 часа | Прозвонка всех линий мультиметром |
| Запуск и замеры | 1 час | Контроль напряжения на вводе |
Я однажды решил сэкономить на маркировке и просто запомнил, какой провод куда идет. В итоге через полгода при замене одного автомата потратил два часа, чтобы понять, какая линия питает свет в гараже. Теперь маркирую каждый сантиметр провода.
Технические нюансы монтажа
Цветовая маркировка — это закон. Фазы L1, L2, L3 должны быть коричневым, черным и серым цветами. Ноль всегда синий, земля — желто-зеленая. Это упрощает обслуживание щитка в будущем. Температурный режим в щитке должен быть стабильным, поэтому не забивайте корпус оборудованием «под завязку», оставляйте зазоры для вентиляции. При подборе номинала УЗО ориентируйтесь на ток вводного автомата, чтобы избежать ложных срабатываний. Я заметил, что даже новые винты в некоторых брендах могут быть недотянуты с завода. Однажды у меня заискрил контакт именно из-за этого. Теперь я всегда перетягиваю все клеммы дважды.
Типичные ошибки новичков
Самая грубая ошибка — перепутать фазы или объединить нули разных групп. Это приводит к тому, что УЗО будет выбивать без видимых причин. Также часто используют кабель недостаточного сечения для мощных приборов, что ведет к перегреву изоляции. Отсутствие заземления в трехфазном щите недопустимо — это прямой путь к удару током от корпуса стиральной машины или бойлера.
Работал я с соседом, который решил использовать алюминиевый провод внутри щитка. Через полгода соединение окислилось, и автомат начал греться. Я лично переделал ему всё на медь с наконечниками НШВИ, чтобы избежать пожара.
Финансовый расчет
Стоимость сборки зависит от выбранного бренда. Бюджетные решения работают, но имеют меньший ресурс. Премиум-сегмент дает уверенность на десятилетия.
| Сегмент | Бренды (пример) | Стоимость оборудования | Надежность |
|---|---|---|---|
| Бюджетный | IEK, EKF | 15 000 – 20 000 р. | Средняя |
| Средний | Schneider Electric, ABB (серии) | 30 000 – 45 000 р. | Высокая |
| Премиум | ABB, Legrand | 60 000+ р. | Максимальная |
Если нанимать электрика, работа по сборке такого щита обойдется в 7 000 – 15 000 рублей. Самостоятельная сборка экономит эти деньги, но требует уверенности в своих силах. При самостоятельном монтаже экономия составляет около 20-30% от общей сметы за счет отсутствия оплаты услуг мастера.
Эксплуатация и уход
Щиток — это не устройство «поставил и забыл». Раз в год я рекомендую проверять затяжку всех винтовых соединений. Медь со временем «плывет», контакты ослабевают, что вызывает нагрев. В летний период полезно контролировать температуру автоматов под нагрузкой с помощью бесконтактного пирометра. Срок эксплуатации качественного оборудования составляет 15-25 лет, но при плохом контакте он сокращается в разы.
Альтернативные схемы сборки
Существуют разные подходы к организации защиты. Вместо связки «УЗО + автомат» можно использовать дифференциальные автоматы.
- Диф-автоматы занимают меньше места в щите.
- С ними проще искать неисправную линию (выбивает конкретный модуль).
- Стоимость диф-автомата выше, чем связки УЗО и обычного автомата.
- Модульные системы позволяют добавлять новые блоки без переделки всего щита.
- Использование реле напряжения на каждую фазу надежнее, чем одно общее трехфазное реле.
Подбор сечения провода под номинал автомата:
| Сечение провода | Номинал автомата | Назначение | Тип кабеля |
|---|---|---|---|
| 1.5 мм² | 10А | Освещение | ВВГнг-Ls |
| 2.5 мм² | 16А | Розетки | ВВГнг-Ls |
| 4.0 мм² | 25А | Мощные приборы | ВВГнг-Ls |
| 6.0 мм² | 32А | Варочная панель | ВВГнг-Ls |
| 10 мм² | 50А | Ввод в дом | ВВГнг-Ls |
Ответы на частые вопросы
Что делать при перекосе фаз?
Нужно перераспределить однофазных потребителей между фазами L1, L2 и L3, чтобы суммарная мощность на каждой была примерно одинаковой.
Можно ли ставить одно УЗО на все три фазы?
Можно, но при утечке тока на любой из линий отключится весь дом. Я советую ставить раздельные УЗО на разные группы.
Какой автомат выбрать на ввод?
Номинал должен соответствовать выделенной мощности от электросетей. Обычно это 16А, 25А или 32А на фазу.
Зачем нужно реле напряжения?
Оно отключает питание, если напряжение прыгнет выше 250В или упадет ниже 190В, спасая технику от сгорания.
Можно ли использовать алюминий в щитке?
Категорически нет. Только медь. Алюминий хрупок и быстро окисляется в местах соединений.
Как распределить нагрузку между фазами?
Составьте список всех приборов с их мощностью и разделите их на три равные колонки.
Нужен ли отдельный автомат на котел?
Да, котел — ответственный прибор. Для него лучше поставить отдельный автомат и, в некоторых случаях, стабилизатор.
Как проверить работоспособность УЗО?
На каждом УЗО есть кнопка «Тест». Нажмите её — питание должно мгновенно отключиться.
Меры безопасности:
Все работы проводите только при полностью отключенном вводном питании. Используйте резиновые перчатки и защитные очки при сверлении. При работе с химией (очистители контактов) обеспечьте проветривание. Никогда не касайтесь оголенных проводов без проверки их отсутствия напряжения индикатором.
