Организация электроснабжения в отдельно стоящей бане требует точного расчета мощности и строгого соблюдения норм безопасности. Стоимость комплектующих для базового щита начинается от 5 000 рублей и может достигать 20 000 рублей при выборе премиальных брендов. Сборка всей системы занимает в среднем от 4 до 6 часов. Силовой щит для бани своими руками: схема, материалы и монтаж позволят создать надежную точку распределения энергии. Правильный подход исключит риск короткого замыкания и обеспечит стабильную работу всех приборов.
Основы подготовки и нормы
Работа начинается с изучения норм ПУЭ. Необходимо провести точную оценку суммарной мощности всех потребителей: электрокаменки, системы освещения и насосного оборудования. Я обычно выбираю запас по мощности в 20%, чтобы сеть не работала на пределе. Ошибки в расчетах приводят к постоянному срабатыванию защиты. Весь процесс от разметки до первого включения займет около 6 часов.
Я однажды забыл учесть пусковой ток насоса, и автомат выбивало при каждом старте — теперь всегда закладываю этот нюанс в схему.
Комплектующие для сборки
Для качественного монтажа потребуется полный набор электротехнических изделий. Основной упор делается на влагозащищенность и надежность соединений. Используйте только медный кабель ВВГнг для обеспечения пожарной безопасности.

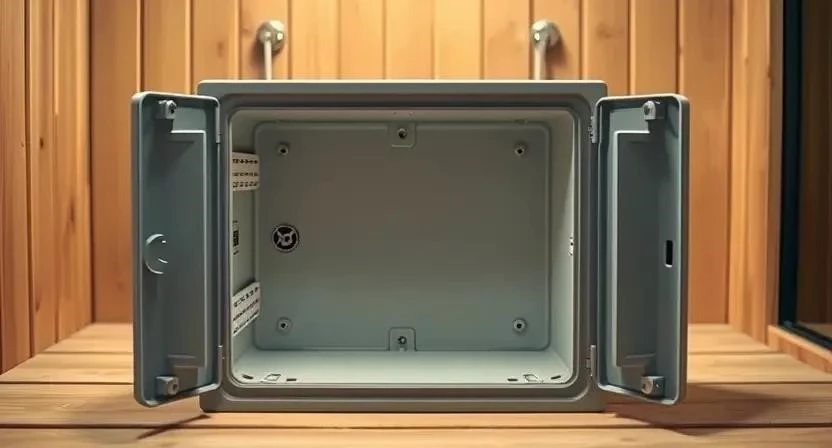

- Корпус распределительного щита (IP54 или IP65)
- Вводной автоматический выключатель
- Общее УЗО для защиты от утечек тока
- Модульные автоматы для освещения
- Модульные автоматы для розеток
- Силовой автомат для электрокаменки
- DIN-рейка для крепления модулей
- Шины заземления (PE) и нулевые шины (N)
- Провод ПВ-3 (ПуГВ) для внутренних перемычек
- Наконечники НШВИ для опрессовки жил
Примерный расчет материалов представлен в таблице:
| Материал | Количество | Расход/Параметр | Примерная цена | |
|---|---|---|---|---|
| Корпус IP65 | 1 шт. | Размер под модули | 2 500 руб. | 2 500 руб. |
| Вводной автомат | 1 шт. | 25А / 32А | 600 руб. | 600 руб. |
| УЗО | 1 шт. | 30мА / 40А | 1 200 руб. | 1 200 руб. |
| Автоматы групповые | 3-4 шт. | 10А / 16А | 400 руб. | 1 600 руб. |
| Наконечники НШВИ | 1 набор | Разные сечения | 500 руб. | 500 руб. |
Инструментарий мастера

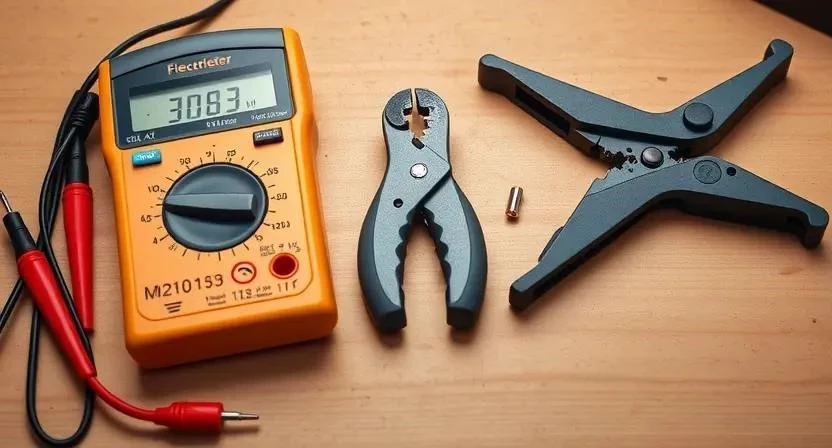

Качественный инструмент ускоряет работу и гарантирует плотность контактов. Без пресс-клещей невозможно добиться надежного соединения многожильного провода с автоматом. Для проверки цепей обязательно используйте мультиметр.
- Набор диэлектрических отверток
- Стриппер для зачистки изоляции
- Пресс-клещи для обжима наконечников
- Цифровой мультиметр
- Строительный уровень
- Перфоратор для крепления корпуса
- Бокорезы или кусачки
Выбор места установки
Щит монтируется в самом сухом помещении, оптимально — в предбаннике. Категорически запрещено ставить электрощит в самой парной из-за экстремальной влажности и температур. Обеспечьте свободный доступ к дверце щита для оперативного отключения питания. Перед началом работ защитите пол и окружающие поверхности пленкой от строительной пыли.
Разметка и подготовка основания
Сначала размечается место крепления корпуса с помощью уровня. Строго соблюдайте вертикаль, чтобы дверца закрывалась плотно и эстетично. Сверлятся отверстия под дюбели, после чего корпус фиксируется к стене. Подготавливаются вводы для силового кабеля и отходящих линий. Все отверстия должны быть герметизированы, чтобы внутрь не попала влага или насекомые.
Всегда проверяю вертикаль уровнем дважды, иначе щит выглядит криво, что очень раздражает при каждом взгляде на него.
Меры безопасности:
Работайте только при полностью отключенном напряжении. Используйте диэлектрический инструмент. При сверлении стен используйте защитные очки и респиратор. Не допускайте попадания воды в открытые клеммы щита.
Процесс монтажа по этапам
Сборка выполняется последовательно. Каждый этап требует тщательной проверки затяжки винтов.
- Выбор и установка корпуса с IP54/65 (30 мин).
- Монтаж DIN-рейки и установка шин N и PE (20 мин).
- Установка вводного автоматического выключателя (15 мин).

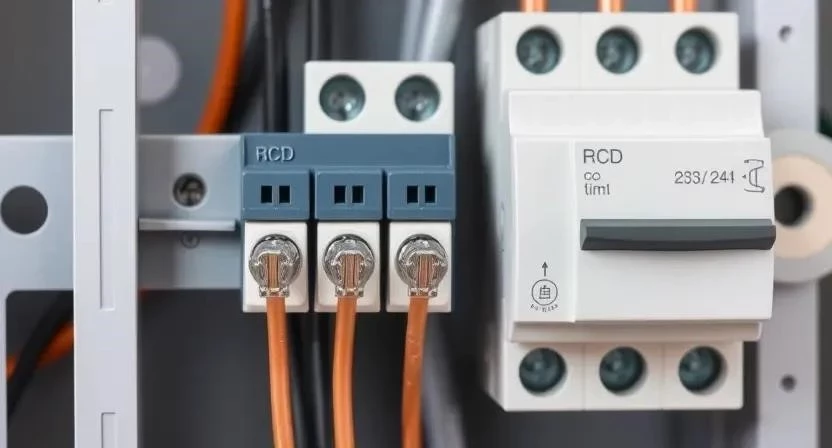

- Подключение общего УЗО для защиты от утечек (15 мин).
- Распределение потребителей по группам: свет, розетки, печь (20 мин).
- Установка групповых автоматов на рейку (20 мин).
- Монтаж соединительных перемычек между модулями (30 мин).
- Подключение отходящих линий к соответствующим автоматам (40 мин).
- Опрессовка всех концов проводов наконечниками НШВИ (30 мин).
- Финальная протяжка всех винтовых соединений (20 мин).
- Маркировка каждой линии с помощью специальных наклеек (15 мин).
- Проверка всей схемы мультиметром на отсутствие КЗ (20 мин).
- Подача напряжения и тестирование всех функций (15 мин).
| Этап работ | Критическая проверка | Инструмент | Результат |
|---|---|---|---|
| Установка корпуса | Вертикаль по уровню | Уровень, перфоратор | Жесткая фиксация |
| Монтаж модулей | Плотность посадки на рейку | Руки | Отсутствие люфта |
| Подключение жил | Наличие наконечников | Пресс-клещи | Надежный контакт |
| Затяжка винтов | Отсутствие прокручивания | Отвертка | Плотное прилегание |
| Тестирование | Срабатывание кнопки Тест | Мультиметр | Безопасная работа |
Технические особенности и заземление
В отдельно стоящем здании обязательно организуется собственный контур заземления. Это критически важно для работы УЗО. Сечение кабеля подбирается строго под мощность электропечи: для стандартных печей 6-9 кВт используйте медный кабель сечением не менее 2.5 мм². Учитывайте температурный режим эксплуатации — в предбаннике возможны перепады, поэтому выбирайте оборудование с широким рабочим диапазоном температур.
| Мощность нагрузки | Рекомендуемое сечение (медь) | Номинал автомата | Тип нагрузки |
|---|---|---|---|
| До 2 кВт | 1.5 мм² | 10А | Освещение |
| До 3.5 кВт | 2.5 мм² | 16А | Розетки |
| До 5.5 кВт | 4 мм² | 25А | Малая печь |
| До 7 кВт | 6 мм² | 32А | Средняя печь |
| До 11 кВт | 10 мм² | 40А-50А | Мощная печь |
Типичные промахи новичков
Часто люди пытаются сэкономить, игнорируя важные элементы защиты. Это приводит к авариям или выходу техники из строя.
- Установка слишком мощных автоматов, которые не защищают кабель от перегрева.
- Отказ от установки УЗО в мокрых зонах, что смертельно опасно.
- Плохой контакт в клеммах из-за отсутствия наконечников.
- Отсутствие маркировки проводов, что превращает любой ремонт в гадание.
- Использование алюминиевого провода в сочетании с современными модулями.
Финансовый расчет сборки
Стоимость щита зависит от выбранного бренда. Бюджетные варианты (например, IEK) стоят дешевле, но премиальные (Schneider Electric, ABB) служат дольше и надежнее.
| Статья расходов | Бюджетный вариант | Премиум вариант | Экономия (DIY) |
|---|---|---|---|
| Комплектующие | 5 000 — 7 000 руб. | 15 000 — 25 000 руб. | — |
| Работа мастера | 3 000 — 5 000 руб. | 7 000 — 12 000 руб. | до 12 000 руб. |
| 8 000 — 12 000 руб. | 22 000 — 37 000 руб. | от 5 000 руб. |
Обслуживание электрощита
После завершения монтажа щит требует периодического ухода. Раз в год я обязательно проверяю затяжку всех клемм, так как от вибраций или перепадов температур винты могут ослабнуть. Регулярно нажимайте кнопку «Тест» на УЗО для проверки его работоспособности. Срок эксплуатации качественных модулей составляет 10-15 лет, но при плохих контактах они сгорают гораздо быстрее.
Я заметил, что регулярная проверка контактов предотвращает оплавление изоляции в 90% случаев.
Варианты комплектации
Вместо связки «УЗО + автомат» можно использовать дифференциальные автоматы. Они компактнее, но стоят значительно дороже. Также существуют готовые сборные щиты, которые требуют только подключения ввода и линий. При выборе бренда ориентируйтесь на доступность запчастей в вашем регионе.
| Параметр | Связка УЗО + Автомат | Диф-автомат | |
|---|---|---|---|
| Габариты | Занимает 2-3 модуля | Занимает 1 модуль | Диф-автомат компактнее |
| Цена | Низкая/Средняя | Высокая | Связка дешевле |
| Функции | Защита от тока и утечки | Защита от тока и утечки | Идентичны |
| Замена | Замена одного элемента | Замена всего модуля | Связка удобнее в ремонте |
| Монтаж | Требует перемычек | Простое подключение | Диф-автомат проще |
Ответы на частые вопросы
Нужно ли ставить отдельное УЗО на электрокаменку?
Да, это рекомендуется, чтобы при утечке тока на печи не отключался свет во всей бане.
Какой кабель лучше для ввода в баню?
Оптимальный выбор — ВВГнг-LS, он не поддерживает горение и имеет низкое дымовыделение.
Можно ли ставить щит в самой парной?
Категорически нет. Высокая влажность и пар приведут к коррозии и короткому замыканию.
Как выбрать номинал вводного автомата?
Он должен быть чуть выше суммы номиналов групповых автоматов, но не превышать пропускную способность вводного кабеля.
Что делать, если выбивает УЗО?
Проверить все включенные приборы. Если УЗО срабатывает без нагрузки — искать повреждение изоляции или влагу в розетках.
Как правильно заземлить щит в бане?
Установить контур из стальных уголков или специальных заземляющих стержней, соединив их с шиной PE.
Можно ли использовать алюминиевый провод?
Нет, современные автоматы рассчитаны на медь. Алюминий быстро окисляется и вызывает нагрев контактов.
