Защита бытовой техники от скачков напряжения: установка реле напряжения

Резкий скачок напряжения в сети часто приводит к выгоранию блоков питания холодильников и телевизоров. Замена сгоревшей платы стоит от 5 до 15 тысяч рублей, а установка одного реле обходится значительно дешевле. Защита бытовой техники от скачков напряжения позволяет избежать таких трат. Весь процесс монтажа занимает около трех часов. Это надежный способ сохранить электронику в сохранности.

Особенности подготовки к электромонтажу

Работа считается средней сложности. Потребуются базовые навыки обращения с электричеством и понимание принципов работы щитка. Я обычно выделяю на этот процесс свободный выходной, чтобы не торопиться. Основная задача — правильно вписать устройство в существующую схему. Ошибки здесь могут привести к короткому замыканию, поэтому внимательность превыше всего.

Перечень необходимых материалов

Для качественного монтажа нужны проверенные комплектующие. Я всегда подбираю реле с запасом по мощности, чтобы контакты не подгорели при пиковых нагрузках. Важно использовать качественный провод, который не окисляется со временем.

• Реле напряжения (модели типа Zubr или аналоги) — 1 шт.
• Провод ПВ-3 (сечение 4 или 6 мм², в зависимости от ввода) — 2-3 метра.
• Наконечники НШВИ под сечение провода — 10 шт.
• Отрезок DIN-рейки (если в щитке нет места) — 10 см.
• Изолента качественная — 1 рулон.
• Маркировочные бирки для проводов — 5 шт.
• Хомуты нейлоновые для стяжки кабелей — 10 шт.
• Очиститель контактов в спрее — 1 баллон.

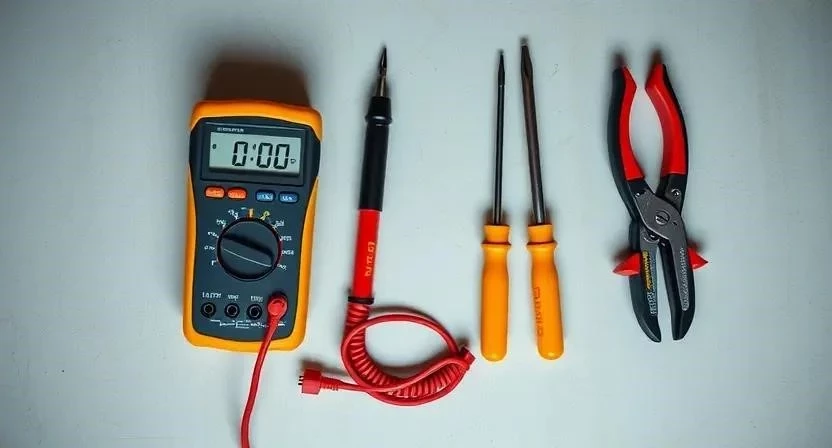

Инструментарий для работы

Правильный инструмент ускоряет процесс и гарантирует безопасность. Я не рекомендую использовать дешевые отвертки, так как они слизывают шлицы на клеммах реле. Лучше один раз купить качественный набор.

• Набор диэлектрических отверток (крестовая и плоская)
• Стриппер для зачистки изоляции проводов
• Мультиметр цифровой для замера вольтажа
• Индикаторная отвертка (обязательно)
• Пассатижи с изолированными ручками
• Кримпер для обжима наконечников НШВИ
• Фонарь налобный для освещения щитка

Организация рабочего пространства

Сначала освобождаю пространство перед электрощитком. Доступ должен быть свободным, чтобы я мог легко отойти от щитка в случае чего. Устанавливаю мощный прожектор или использую налобный фонарь, так как в темных углах щитка легко пропустить незатянутый винт. Пол застилаю плотным картоном, чтобы случайно упавший крепеж не потерялся и не поцарапал покрытие.

Подготовка щитка и сети

Пыль внутри щитка — главный враг контактов. Я аккуратно вычищаю всё внутри пылесосом с узкой насадкой и кистью. Затем проверяю, осталось ли свободное место на DIN-рейке. Если места нет, приходится переносить существующие автоматы, что увеличивает время работы. Обязательно проверяю состояние клемм старых автоматов: если они обгорели, их нужно заменить до установки реле. Сеть должна быть готова к кратковременному отключению всех потребителей.

Пошаговый процесс установки

Монтаж выполняю строго по технологии. Однажды я забыл проверить напряжение индикатором и получил легкий удар током — теперь всегда проверяю дважды. Это правило безопасности номер один.

1. Полное обесточивание (10 мин). Выключаю вводной автомат. Проверяю отсутствие напряжения мультиметром на всех шинах.
2. Подбор места (5 мин). Определяю точку установки. Реле ставится сразу после вводного автомата, но до распределительных линий.
3. Перенос модулей (20 мин). Если места мало, аккуратно сдвигаю автоматы по DIN-рейке, фиксируя их зажимами.

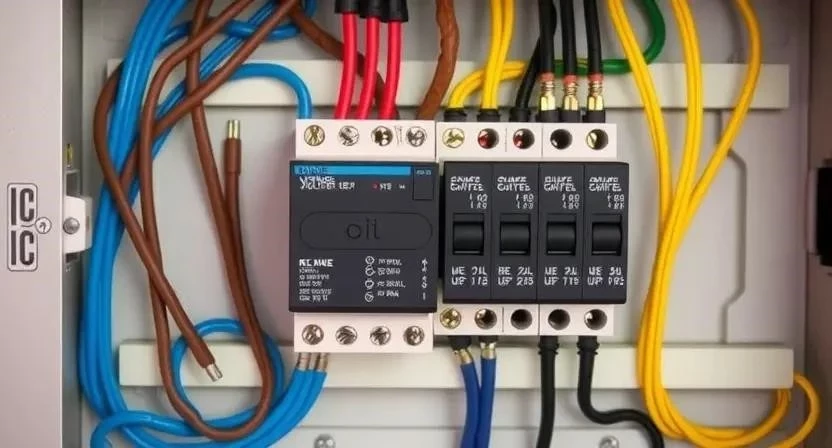

4. Монтаж на рейку (5 мин). Защелкиваю реле напряжения на DIN-рейку до характерного щелчка.
5. Подключение входа (15 мин). Подсоединяю фазный провод от вводного автомата к клемме «Вход» (L-in).
6. Подключение выхода (15 мин). Соединяю клемму «Выход» (L-out) с шиной распределения или следующим автоматом.
7. Подключение нуля (10 мин). Для моделей с контролем нуля соединяю нулевой провод с соответствующей клеммой.
8. Затяжка соединений (10 мин). Проверяю каждый винт. Провода не должны шевелиться в зажимах.
9. Настройка порогов (10 мин). Устанавливаю верхний предел (обычно 250В) и нижний (около 190В).
10. Задержка включения (5 мин). Выставляю время задержки на 180 секунд для защиты компрессоров холодильников.
11. Пробный запуск (10 мин). Включаю вводной автомат. Слежу за индикацией вольтажа на экране.
12. Финализация (10 мин). Закрываю дверцу щитка. Проверяю, не пережаты ли провода крышкой.

Технические нюансы и требования

Температура внутри щитка не должна превышать 40-50 градусов, иначе электроника реле может начать глючить. Я всегда проверяю совместимость устройства с УЗО. Реле напряжения ставится до УЗО, чтобы защитить само устройство защиты от перенапряжения. Сечение провода выбираю по ПУЭ: для нагрузки до 32А использую медь 6 мм². Тонкий провод в этом узле будет греться, что приведет к оплавлению изоляции и пожару.

Типичные ошибки при монтаже

Многие новички пренебрегают мелочами, что приводит к печальным последствиям. Я видел, как люди ставят слишком низкий порог срабатывания, и реле щелкает каждые пять минут из-за естественных колебаний сети.

1. Плохая затяжка клемм — вызывает искрение и нагрев провода.
2. Перепутанные фаза и ноль — устройство может просто не включиться или сгореть.
3. Отсутствие задержки включения — компрессор холодильника выйдет из строя при частом мигании света.
4. Установка реле после мощных потребителей — устройство не будет видеть реальный скачок на вводе.
5. Использование проводов без наконечников — многожильный провод перекусывается винтом зажима.

Расчет затрат на установку

Самостоятельный монтаж позволяет существенно сэкономить. Я посчитал, что вызов мастера обходится почти в стоимость самого устройства.

Эксплуатация и обслуживание

После установки устройство не требует постоянного внимания, но раз в год я рекомендую проверять надежность контактов. От вибраций или перепадов температур винты могут ослабнуть. Мониторьте количество срабатываний реле: если оно отключает сеть слишком часто, стоит вызвать электрика для проверки качества общего ввода в дом. Срок службы качественных реле составляет около 10 лет.

Сравнение с альтернативными методами

Выбор защиты зависит от целей. Реле просто отсекает ток, в то время как стабилизатор выравнивает его. Я использую реле как базовую защиту для всей квартиры, а для дорогого ПК ставлю ИБП.

Ответы на частые вопросы

Можно ли ставить реле на всю квартиру?
Да, это самое эффективное решение. Я ставил реле на всю квартиру в однушке, и это сработало идеально — вся техника под одной защитой.

Чем отличается реле от стабилизатора?
Реле просто выключает свет, если вольтаж стал опасным. Стабилизатор пытается сделать из 180В или 240В нормальные 220В.

Какое время задержки оптимально для холодильника?
Оптимально 180-300 секунд. Это нужно, чтобы давление в системе охлаждения выровнялось перед новым пуском.

Что делать, если реле постоянно отключается?
Проверьте напряжение мультиметром. Если в сети действительно скачки, нужно менять вводной кабель или жаловаться в энергосеть.

Нужно ли ставить реле после УЗО?
Лучше ставить до УЗО. Так вы защищаете и само УЗО от перегорания при сильном скачке напряжения.

Как выбрать мощность реле (Амперы)?
Суммируйте максимальный ток всех приборов. Обычно для квартиры хватает модели на 40А или 63А.

Безопасно ли ставить китайские аналоги?
Только если бренд проверен временем. Я не рискую с безымянными устройствами, так как цена ошибки — пожар в щитке.
