При прикосновении к корпусу стиральной машины человек ощущает резкий удар током. Это происходит из-за утечки напряжения на металлические детали устройства, что создает прямую угрозу жизни. Исправление ситуации требует либо вызова квалифицированного специалиста, либо самостоятельного монтажа системы, на что уходит от 3 до 6 часов. Если вовремя не организовать заземление бытовой техники, риск поражения электричеством при малейшей поломке ТЭНа становится критическим.
Что нужно знать перед началом
Работы по созданию защитного контура относятся к категории средней сложности. Для их выполнения требуются базовые навыки обращения с электроинструментом и понимание принципов работы электрической цепи. Весь процесс может занять около половины рабочего дня. Я советую не браться за монтаж, если вы не понимаете разницы между фазой и нулем. Срочно вызывайте мастера-электрика, если вы заметили запах гари, искрение в розетке или если при включении техники в щитке срабатывает автомат.
Необходимые материалы
Для создания надежной системы защиты необходимо заранее подготовить качественные комплектующие. Использование дешевых аналогов может привести к высокому сопротивлению и неэффективности защиты. Я всегда рекомендую брать медный провод с запасом по длине.
- Медный кабель (сечение не менее 2.5 мм²);

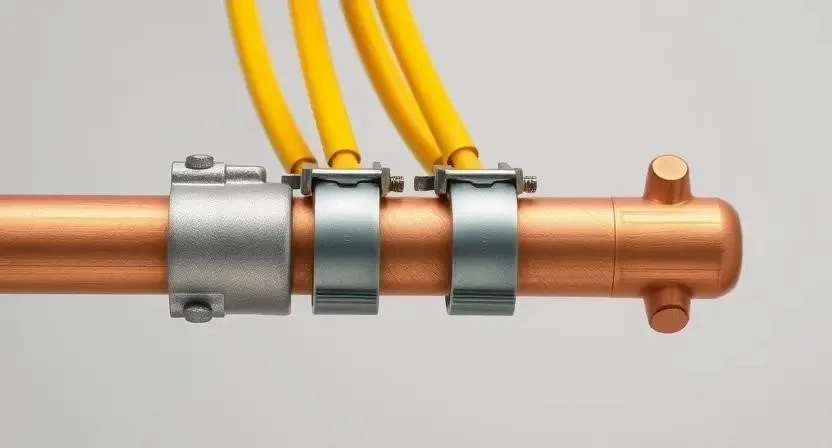

- Заземляющие стержни (сталь с медным покрытием);
- Клеммники для надежного соединения;
- Шина заземления для электрощитка;
- Набор зажимов и клемм;
- Изоляционная лента высокого качества;
- Кабельные стяжки;
- Монтажные клипсы для фиксации провода;
- Саморезы и дюбели;
- Герметик для защиты мест ввода.
| Материал | Количество | Расход на м2/ед. | Цена за ед. | |
|---|---|---|---|---|
| Кабель медный 2.5 мм² | 15 м | 1 м | 120 руб. | 1800 руб. |
| Стержень заземления | 1 шт. | 1 шт. | 850 руб. | 850 руб. |
| Шина заземления | 1 шт. | 1 шт. | 450 руб. | 450 руб. |
| Клеммники | 5 шт. | 1 шт. | 40 руб. | 200 руб. |
| Герметик | 1 тюбик | 1 шт. | 350 руб. | 350 руб. |
Необходимые инструменты
Качественный инструмент — это залог безопасности и скорости работы. Не пытайтесь использовать кухонные ножи вместо стриппера, это приведет к повреждению жил кабеля.

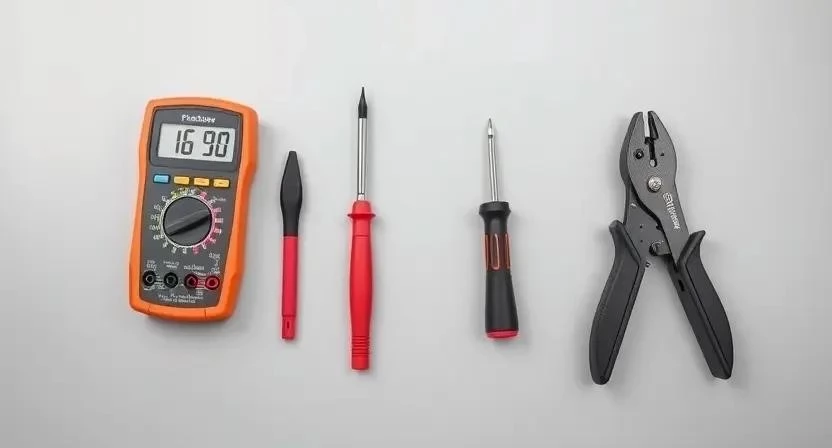

- Мультиметр (для проверки напряжения и сопротивления);
- Индикаторная отвертка (для поиска фазы);
- Перфоратор (для монтажа стержней или штроб);
- Набор отверток (шлицевые и крестовые);
- Стриппер (для снятия изоляции);
- Пассатижи или плоскогубцы;
- Уровень (для проверки ровности монтажа);
- Рулетка.
| Инструмент | Назначение | Обязательно/Желательно | Цена (ориент.) |
|---|---|---|---|
| Мультиметр | Измерение параметров сети | Обязательно | 1500 руб. |
| Индикаторная отвертка | Определение фазного провода | Обязательно | 200 руб. |
| Перфоратор | Бурение отверстий | Желательно | 5000 руб. (аренда) |
| Стриппер | Зачистка кабеля | Обязательно | 500 руб. |
| Набор отверток | Сборка контактов | Обязательно | 800 руб. |
Подготовка помещения
Перед началом любых манипуляций необходимо полностью обесточить сеть. Выключите вводной автомат в электрощитке и убедитесь в отсутствии напряжения с помощью индикатора. Защитите пол и стены в зоне работ, используя пленку или плотный картон, чтобы избежать повреждений при работе перфоратором. Освободите доступ к розеткам и электрощитку, отодвинув мебель и другие предметы.
Подготовка поверхности
Тщательно проверьте состояние старой проводки: если изоляция крошится, заземление не поможет, нужно менять кабель. Очистите места предполагаемого монтажа от пыли и грязи. Важно проверить, существует ли в вашем доме заземляющий контур. В старых домах его часто нет, и тогда придется создавать его самостоятельно. Я однажды столкнулся с тем, что в старой пятиэтажке пытались подключить заземление к трубе водопровода — это смертельно опасно, так как ток может пойти по трубам к соседям.
Пошаговая инструкция
Соблюдайте последовательность действий, чтобы обеспечить электробезопасность в доме. Каждый этап критически важен для итогового результата.
- Диагностика причины удара током (30 мин). С помощью мультиметра замерьте напряжение между корпусом машины и нулем. Если есть потенциал — утечка присутствует.
- Проверка розетки и вилки (20 мин). Осмотрите контакты на предмет подгорания или ослабления зажимов.
- Выбор типа заземления (15 мин). В квартире подключаемся к шине заземления, в частном доме — создаем контур.
- Монтаж заземляющего контура или подключение к шине (60 мин). В доме вбиваем стержень в землю, в квартире соединяем провод с шиной в щитке.
- Прокладка кабеля (40 мин). Протяните медный провод от точки подключения до места расположения стиральной машины.
- Подключение провода к корпусу (15 мин). Найдите на задней панели машины специальный зажим и надежно закрепите провод.

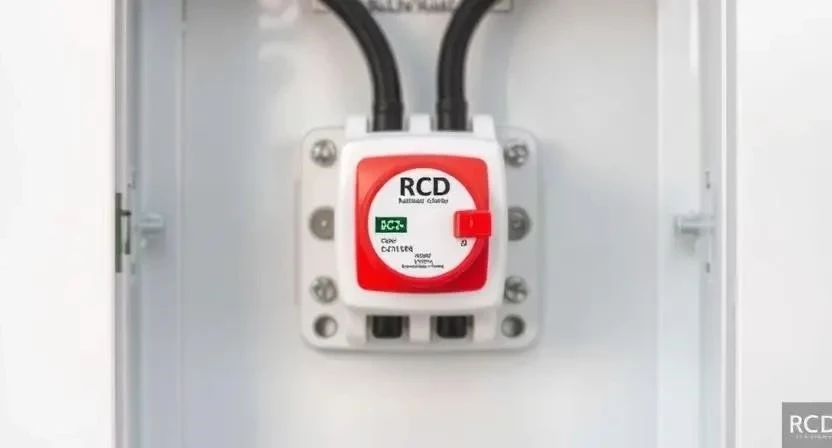

- Установка УЗО (30 мин). Установите дифф-автомат или УЗО в электрощиток для защиты от утечек.
- Проверка сопротивления (20 мин). Измерьте мультиметром сопротивление между заземляющим контактом и нулем.
- Финальное тестирование (15 мин). Включите технику и убедитесь, что корпус больше не «кусается».
- Герметизация (10 мин). Заделайте места ввода кабеля в стены герметиком для защиты от влаги.
| Этап | Время | Особенности |
|---|---|---|
| Диагностика | 30 мин | Использовать мультиметр |
| Монтаж контура | 60 мин | Глубина погружения стержня |
| Прокладка кабеля | 40 мин | Фиксация клипсами |
| Установка УЗО | 30 мин | Только в щитке |
| Тестирование | 15 мин | Проверка отсутствия тока |
Когда я делал ремонт в своей квартире, я понял, что самым важным моментом является плотность контакта. Если затянуть клемму слабо, со временем она окислится, и заземление перестанет работать.
Важные нюансы
При монтаже строго следуйте требованиям ПУЭ (Правил устройства электроустановок). Допустимое сопротивление заземления должно быть минимальным. Помните, что влажность в ванной комнате сильно влияет на проводимость, поэтому все соединения должны быть максимально защищены. Используйте только совместимые материалы: медный провод нельзя напрямую соединять с алюминиевой шиной без специальных переходников, иначе начнется электрохимическая коррозия.
Частые ошибки
Многие новички допускают критические промахи, которые делают систему бесполезной или опасной.
- Зануление вместо заземления: соединение рабочего нуля с заземляющим контактом — это путь к пожару при обрыве нуля.
- Использование слишком тонкого провода: тонкая жила может перегреться при утечке.
- Отсутствие УЗО: заземление отводит ток, но УЗО именно спасает жизнь, отключая питание при утечке.
- Плохой контакт с корпусом: если провод прикручен к краске, тока не будет.
- Заземление на батарею: это категорически запрещено и опасно для всех жильцов дома.
Расчет стоимости
Стоимость работ сильно зависит от того, делаете ли вы всё сами или нанимаете профи. По моему опыту, самостоятельный монтаж экономит значительную сумму, но требует покупки инструментов.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 2500 руб. | 2500 руб. | 0 руб. |
| Работа | 0 руб. | 3000 руб. | 3000 руб. |
| Инструменты (аренда) | 500 руб. | 0 руб. | -500 руб. |
| 3000 руб. | 5500 руб. | 2500 руб. |
Уход после завершения
После завершения работ не забывайте о профилактике. Регулярно проверяйте состояние контактов в розетке и на корпусе техники. Раз в месяц нажимайте кнопку «Тест» на установленном УЗО, чтобы убедиться в его работоспособности. Срок службы медных зажимов и кабелей при правильной эксплуатации составляет не менее 15-20 лет.
Альтернативные варианты
Если полноценное заземление сделать невозможно (например, в очень старом жилом фонде), можно рассмотреть использование стабилизаторов напряжения, которые сглаживают скачки. Однако это не заменяет полноценное заземление. Если техника постоянно выдает ошибки по изоляции, проще и безопаснее заменить старую модель на новую с современными системами защиты. В любом случае, профессиональный монтаж системы заземления остается самым надежным методом.
FAQ
Можно ли заземлить стиральную машину на батарею?
Нет, это крайне опасно. Ток может пойти через систему отопления и ударить током других людей.
Чем зануление отличается от заземления?
Зануление соединяет «ноль» с корпусом, а заземление создает отдельный защитный контур, уходящий в землю.
Поможет ли УЗО, если нет заземления?
Да, УЗО сработает при утечке тока, но заземление обеспечит более быстрый и безопасный отвод тока.
Почему бьет током, если заземление уже есть?
Возможно, контакт ослаб, провод перебит или само заземление выполнено с ошибками (например, зануление).
Какой провод лучше использовать для заземления?
Лучше всего использовать медный многожильный провод сечением 2.5 мм².
Как проверить заземление самостоятельно?
Используйте мультиметр для проверки разности потенциалов между корпусом и нулем.
Нужно ли заземлять микроволновку и холодильник?
Да, все крупные приборы с металлическим корпусом должны быть заземлены для вашей безопасности.
