Армирование бетона своими руками

Бетон — материал, который прекрасно выдерживает сжимающие нагрузки, но крайне уязвим к растяжению и изгибу. Именно для компенсации этого недостатка применяется армирование, позволяющее увеличить прочность конструкции в разы. Правильно выполненное армирование фундамента может продлить срок его службы на десятилетия, тогда как ошибки способны привести к трещинам уже через несколько лет. Сегодня я расскажу, как сделать армирование бетона своими руками, чтобы ваша конструкция была максимально надежной. Это ключевой этап в любом монолитном строительстве, требующий точности и понимания технологии.

Что нужно знать перед началом

Прежде чем приступить к работе, важно провести тщательную оценку проекта. Это поможет избежать неприятных сюрпризов и лишних затрат. Для армирования фундамента частного дома, например, потребуется не только знание технологии, но и базовые навыки работы с металлом, а также способность к пространственному мышлению.

Расчет времени выполнения работ также играет важную роль. Для небольшого ленточного фундамента размером 6х6 метров армирование может занять 2-3 полных дня, если работать в одиночку. Я всегда тщательно изучаю проект, прежде чем взяться за работу. Однажды недооценил объем гибки арматуры для сложного фундамента с выступами – пришлось докупать гнутогиб и потратить лишний день. Оптимальные погодные условия для бетонирования — температура воздуха не ниже +5°C и отсутствие сильного ветра или осадков, чтобы бетон набирал прочность равномерно и без проблем.

Необходимые материалы

Для качественного армирования понадобятся определенные материалы. От их правильного выбора зависит долговечность и прочность всей конструкции. Основной элемент, конечно, арматура. Для несущих конструкций чаще всего применяют стальную арматуру классов А400 (АIII) или А500С диаметром от 8 до 16 мм, в зависимости от расчетных нагрузок. Для поперечных хомутов обычно достаточно арматуры диаметром 6-8 мм.

Помимо арматуры, вам потребуется вязальная проволока. Я использую отожженную проволоку диаметром 1.2-1.4 мм, она достаточно прочная и удобная в работе. Не забудьте про фиксаторы защитного слоя, так называемые «стульчики» или «звездочки» — они обеспечивают необходимое расстояние между арматурой и опалубкой, защищая металл от коррозии. И, конечно, сама бетонная смесь, марка которой (например, М200-М350) должна соответствовать проекту.

Вот список основных материалов:

• Арматура класса А500С (для основных несущих стержней)
• Арматура класса А240/АI (для поперечных хомутов)
• Вязальная проволока диаметром 1.2 мм

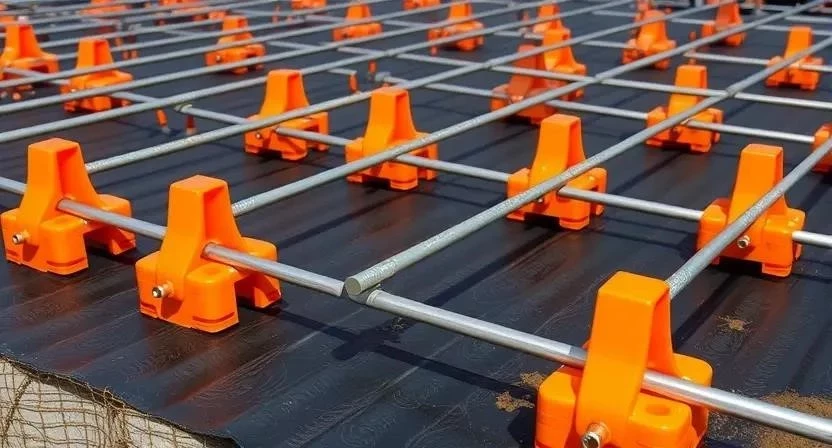

• Пластиковые фиксаторы «стульчики» (для нижнего слоя арматуры)
• Пластиковые фиксаторы «звездочки» (для вертикальных элементов, если есть)
• Бетон марки М300 (В22.5) для фундамента
• Гидроизоляционная пленка (для подготовки поверхности)
• Песок и щебень (для создания подушки, если требуется)
• Обрезная доска или фанера (для устройства опалубки)

Таблица 1: Расход материалов на 1 м3 бетона и ориентировочные цены

Необходимые инструменты

Без правильных инструментов работа по армированию превратится в мучение. Нам понадобится несколько ключевых приспособлений, которые значительно упростят процесс.

Вот список необходимых инструментов:

• Арматурорез (болторез) для быстрой и безопасной резки арматуры. Можно использовать УШМ (болгарку) с отрезными дисками, но с ней работайте с особой осторожностью.
• Ручной гнутогиб (для арматуры до Ø16 мм) или электрический (для больших объемов и диаметров) для гибки углов и Г-образных элементов.

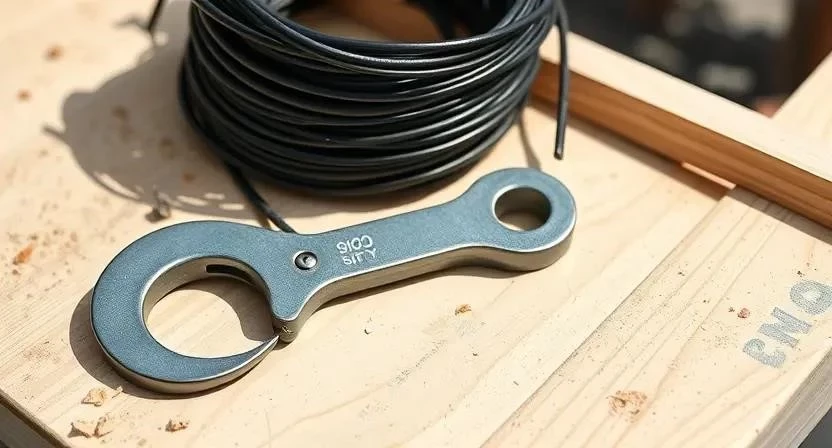

• Крючок для вязки арматуры – ручной или полуавтоматический. Полуавтоматический значительно ускоряет процесс, особенно при большом количестве узлов.
• Рулетка металлическая длиной не менее 5 метров для точных замеров.
• Строительный уровень (пузырьковый, длиной 1-1.5 метра или лазерный нивелир) для проверки горизонтальности и вертикальности.
• Перманентный маркер для разметки.
• Средства защиты: плотные строительные перчатки, защитные очки (обязательно при резке и вязке), респиратор (при работе с УШМ).
• Кувалда или молоток для корректировки опалубки.

Для разовых работ я часто рекомендую арендовать дорогостоящие инструменты, такие как гнутогиб или профессиональный арматурорез. Если же вы планируете заниматься строительством регулярно, покупка будет оправдана.

Подготовка помещения

Подготовка площадки под заливку — это первый и очень важный шаг, который определяет дальнейшую успешность всего проекта. Сначала необходимо тщательно очистить место от любого мусора, растительности, камней и посторонних предметов. Любой органический материал, оставшийся в земле, может со временем сгнить, создавая пустоты под фундаментом.

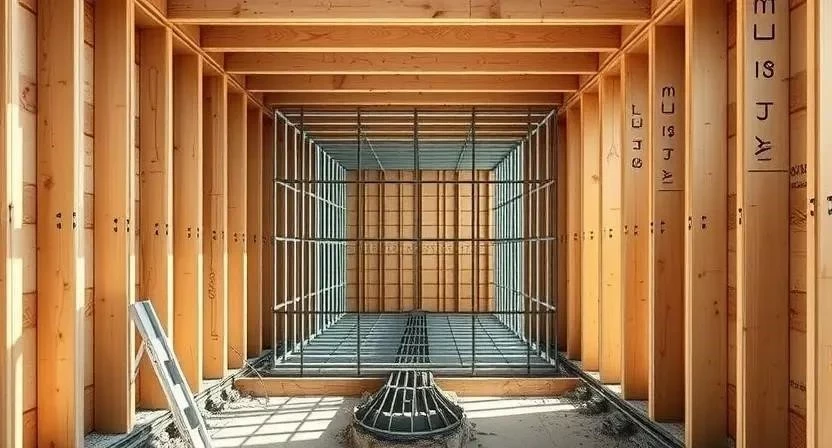

Далее приступаем к установке опалубки. Она должна быть выставлена строго по уровню и соответствовать проектной геометрии. Я всегда уделяю особое внимание опалубке. Если она будет не жесткой, то бетон при заливке может ее выдавить, и геометрия фундамента будет испорчена. Мой сосед как-то сэкономил на досках, и у него одну стенку опалубки выперло на 10 см – пришлось потом долбить и выравнивать. Обязательно проверьте диагонали и прямые углы. Если планируется доставка готового бетона, заранее организуйте удобный подъезд для бетономешалки, чтобы избежать лишних проблем при заливке.

Подготовка поверхности

Качество подготовки поверхности напрямую влияет на долговечность и надежность бетонной конструкции. Начинаем с очистки дна котлована или плиты от рыхлого грунта, корней и мусора. Затем укладывается песчано-гравийная подушка. Обычно это слой песка толщиной 10-15 см, а затем слой щебня такой же толщины. Каждый слой необходимо тщательно утрамбовать виброплитой или ручной трамбовкой до коэффициента уплотнения не менее 0.95.

После трамбовки укладывается гидроизоляционный слой. Я использую плотную полиэтиленовую пленку или рубероид. Пленка укладывается с нахлестом не менее 15 см, а швы обязательно проклеиваются скотчем. Это предотвращает капиллярный подъем влаги из грунта в бетон. И, конечно, финальная проверка горизонтали с помощью нивелира или длинного строительного уровня.

Качественная подушка и гидроизоляция — залог долговечности фундамента. Подушка равномерно распределяет нагрузку и предотвращает пучение грунта, а гидроизоляция защищает бетон от капиллярного подъема влаги. Если пропустить этот этап, то бетон будет постоянно впитывать влагу из земли, что приведет к его ускоренному разрушению и появлению сырости в подвале или на первом этаже.

Пошаговая инструкция

Создание прочного арматурного каркаса — это процесс, требующий внимательности и последовательности. Вот как я обычно выполняю армирование:

1. Разметка расположения стержней согласно проекту. Используйте рулетку и маркер для точной разметки мест установки продольных и поперечных стержней на опалубке или на земле. Это поможет избежать ошибок в геометрии каркаса и обеспечить равномерное распределение нагрузки.
2. Нарезка арматуры под нужный размер. С помощью арматурореза или УШМ нарежьте стержни необходимой длины. Учитывайте длину перехлеста и защитный слой бетона. Например, для стержней длиной 6 метров и фундаментом 5х5 м, вам понадобятся стержни 5 метров, а остатки пойдут на поперечные элементы. При нарезке арматуры УШМ обязательно используйте защитные очки и перчатки, ведь искры летят очень сильно.
3. Гибка углов и Г-образных элементов. Если в проекте есть углы или специальные изгибы, используйте гнутогиб. Гибка должна быть плавной, без резких переломов, чтобы не ослабить металл. Например, для угловых элементов фундамента я всегда делаю радиус гиба не менее 10 диаметров стержня. Гибка арматуры вручную требует значительных усилий. Если диаметр больше 14 мм, лучше использовать механический гнутогиб.
4. Формирование нижнего каркаса (сетки). Разложите продольные стержни на фиксаторах «стульчиках» с шагом, указанным в проекте (например, 20-25 см). Затем сверху уложите поперечные стержни, формируя сетку. Важно обеспечить равномерный шаг и точное расположение, чтобы каркас был симметричным.

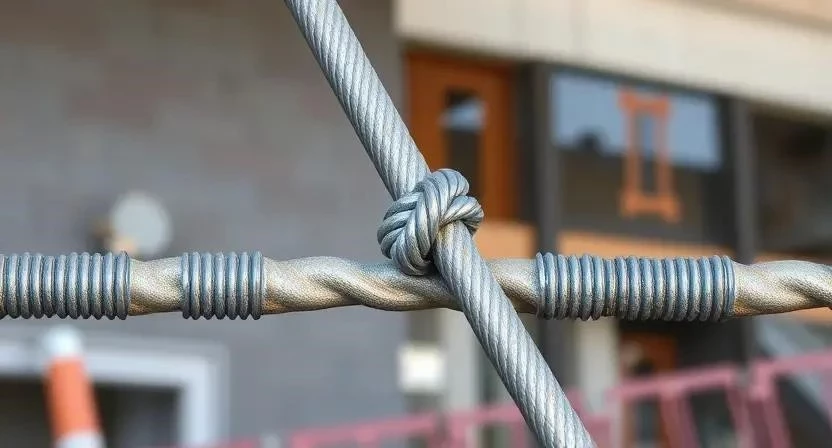

5. Вязка узлов пересечения проволокой. С помощью вязального крючка и проволоки надежно зафиксируйте все точки пересечения. Каждый узел должен быть плотно затянут, чтобы каркас не «гулял» при заливке бетона. Я обычно вяжу каждый второй узел, если шаг небольшой, но для ответственных конструкций лучше вязать все. Вязка проволокой должна быть плотной, но не перетягивайте, чтобы не повредить проволоку.
6. Установка вертикальных стержней (если требуется). Если это колонна или высокий ростверк, установите вертикальные стержни, привязывая их к нижнему каркасу и обеспечивая вертикальность с помощью уровня. Это создает объемный каркас, способный выдерживать комплексные нагрузки.
7. Формирование верхнего пояса армирования. Установите фиксаторы-стойки или свяжите вертикальные хомуты, чтобы создать второй (верхний) пояс армирования, аналогично нижнему. Обеспечьте необходимый защитный слой сверху, чтобы арматура была полностью покрыта бетоном.
8. Установка фиксаторов (стульчиков) для создания защитного слоя. Убедитесь, что фиксаторы установлены по всей площади каркаса с шагом 50-70 см, чтобы арматура не касалась опалубки и дна. Это критически важно для долговечности бетона, так как предотвращает коррозию металла.
9. Проверка жесткости каркаса и отсутствия люфтов. Потрясите каркас, проверьте, нет ли «гуляющих» элементов. При необходимости дополнительно затяните узлы или добавьте проволоку. Каркас должен быть монолитным и устойчивым.
10. Финальная проверка соответствия чертежу. Еще раз пройдитесь по всему каркасу с рулеткой и уровнем, сверяя размеры, шаг стержней, защитный слой с проектными данными. Это последний шанс исправить возможные ошибки до заливки бетона.

Типичные ошибки при вязке включают недостаточное количество вязок или слишком слабую затяжку, из-за чего каркас может «плавать» при заливке. Для фундамента 6х6 м (12 м3 бетона) на армирование у меня обычно уходит 2 полных дня. Нарезка и гибка – 4-6 часов, формирование нижнего каркаса – 6-8 часов, верхнего – 6-8 часов, финальная вязка и проверка – 4-6 часов.

Важные нюансы

При работе с арматурой есть несколько деталей, которые могут показаться незначительными, но на деле оказывают огромное влияние на прочность и долговечность конструкции.

Во-первых, это соблюдение норм перехлеста арматуры. Стержни никогда не должны просто соприкасаться встык. Они соединяются внахлест на длину не менее 40-50 диаметров арматуры. Например, для арматуры Ø12 мм перехлест должен быть не менее 40х12 = 480 мм. Это обеспечивает плавную передачу нагрузки между стержнями и предотвращает разрыв в местах соединения.

Во-вторых, влияние температуры на металл. При низких температурах арматура становится более хрупкой, а при высоких — теряет прочность. Работать лучше при умеренных температурах, чтобы избежать деформаций и изменения свойств металла.

В-третьих, важность чистоты стержней. Арматура должна быть чистой, без рыхлой ржавчины, масла, грязи. Незначительный налет ржавчины допустим и даже улучшает сцепление с бетоном, но если ржавчина отслаивается или уменьшает сечение стержня, ее необходимо удалить металлической щеткой. Масло и грязь значительно ухудшают адгезию, то есть сцепление бетона с арматурой. Однажды на объекте я заметил, что рабочие использовали арматуру с толстым слоем рыхлой ржавчины. Пришлось заставить их чистить каждый прут металлической щеткой. Иначе прочность сцепления с бетоном была бы критически низкой, и фундамент начал бы разрушаться изнутри.

И наконец, совместимость марок бетона и стали. Проект всегда указывает конкретные марки, и их нельзя менять без соответствующих расчетов. Нельзя использовать слабую арматуру с высокопрочным бетоном и наоборот, так как это нарушит баланс и эффективность железобетонной конструкции. Также помните о защитном слое бетона: для фундаментов он должен быть не менее 50 мм, для плит — 20-30 мм. Это предотвращает коррозию арматуры.

Частые ошибки

Даже опытные строители иногда допускают промахи, но новичкам особенно важно знать о типичных ошибках, чтобы избежать дорогостоящих последствий.

1. Недостаточный защитный слой бетона. Это, пожалуй, самая распространенная ошибка. Если арматура оказывается слишком близко к поверхности бетона (менее 50 мм для фундамента), она быстро подвергается коррозии под воздействием влаги и воздуха. Последствия: трещины, отслоение бетона, преждевременное разрушение конструкции.
2. Использование слишком тонкой арматуры. Если диаметр арматуры не соответствует расчетным нагрузкам, конструкция не сможет выдержать вес и давление. Последствия: недостаточная несущая способность, прогибы, разрушение конструкции под нагрузкой.



3. Плохая затяжка узлов вязки. Каркас теряет жесткость, стержни смещаются при заливке бетона, что приводит к неравномерному распределению нагрузки и снижению прочности.
4. Несоблюдение необходимой длины перехлеста арматуры. Если стержни соединены внахлест на слишком короткую длину, они не работают как единое целое. Последствия: разрыв арматуры в местах стыков, появление трещин.
5. Использование арматуры со значительной рыхлой ржавчиной или масляными пятнами. Это резко снижает адгезию бетона к металлу, уменьшая общую прочность железобетона.
6. Отсутствие или неправильная установка фиксаторов защитного слоя. Если арматура лежит прямо на гидроизоляции или касается опалубки, защитный слой не формируется, и коррозия начинается очень быстро.
7. Заливка бетона при экстремальных температурах без специальных добавок. Это может привести к слишком быстрому или слишком медленному схватыванию бетона, что негативно скажется на его прочности.

Если ошибки выявлены до заливки бетона, их обычно можно исправить: перевязать узлы, добавить фиксаторы, заменить неправильную арматуру. Однако после заливки бетона исправление гораздо сложнее и дороже, иногда требуя полного демонтажа поврежденного участка. Предупрежден — значит вооружен!

Расчет стоимости

Планирование бюджета – неотъемлемая часть любого строительства. Давайте рассмотрим примерный расчет стоимости армирования для фундамента 6х6 метров, что соответствует примерно 12 м3 бетона.

Таблица 2: Расчет стоимости армирования для фундамента 6х6 м (12 м3 бетона)

Таблица 3: Сравнение стоимости: Своими руками vs Профессионалы

Как видите, самостоятельное выполнение работ позволяет сэкономить около 19 000-22 000 рублей на оплате труда. Когда я делал фундамент для своей бани, решил вязать арматуру сам. Сэкономил на работе мастера около 25 000 рублей, но потратил на это два полных дня. Для меня это было выгодно, так как время позволяло, и я хотел быть уверенным в качестве каждого узла. Выбор за вами – экономить деньги или время.

Уход после завершения

После того как арматурный каркас готов, наступает этап заливки бетона. Важно, чтобы бетон заливался равномерно, слоями, с обязательным вибрированием. Вибратор удаляет воздушные пузыри из бетонной смеси и обеспечивает плотное обволакивание арматуры, что критически важно для прочности.

После заливки бетон нуждается в уходе. Его необходимо укрыть пленкой от быстрого высыхания и прямых солнечных лучей. В течение первых 7-10 дней, особенно в жаркую погоду, бетон нужно регулярно поливать водой (2-3 раза в день). Это предотвращает появление усадочных трещин и обеспечивает правильный набор прочности.

Бетон набирает основную прочность в течение 28 дней. Через 7 дней он достигает около 70% проектной прочности, а через 3 дня — примерно 30%. Опалубку можно снимать через 3-7 дней, в зависимости от температуры и типа конструкции, но нагружать фундамент или плиту можно только после набора проектной прочности, то есть не ранее чем через 28 дней. Терпение на этом этапе очень важно!

Альтернативные варианты

Помимо классической вязки стальной арматуры, существуют и другие методы усиления бетонных конструкций, каждый со своими плюсами и минусами.

Сварка вместо вязки:

• Преимущества: Сварка обеспечивает очень прочное соединение, и процесс может быть быстрее, чем вязка, особенно на больших объемах. Арматура класса А500С, например, предназначена для сварки.
• Недостатки: Требует наличия сварочного аппарата и навыков сварщика. Не вся арматура пригодна для сварки (арматура класса А400/АIII теряет прочность в местах шва). Сварка изменяет структуру металла, делая его более хрупким в зоне термического воздействия.

Использование композитной (стеклопластиковой) арматуры:

• Преимущества: Композитная арматура очень легкая, абсолютно не подвержена коррозии, радиопрозрачна, является диэлектриком и имеет высокую прочность на растяжение. Это отличный вариант для агрессивных сред.
• Недостатки: Низкая жесткость (может провисать под весом бетона), не выдерживает высоких температур (пожароопасность), нельзя гнуть на объекте (нужно заказывать готовые элементы), а также может быть дороже стальной для некоторых диаметров.

Готовые армосетки:

• Преимущества: Очень быстро монтируются, так как представляют собой уже связанные или сваренные сетки заводского изготовления. Заводское качество вязки/сварки гарантировано.
• Недостатки: Высокая стоимость по сравнению с отдельными стержнями и проволокой. Не всегда подходят для сложных форм и индивидуальных проектов, так как требуют точного расчета размеров и могут иметь много отходов.

Для большинства частных строек (фундаменты, стяжки) оптимальным и наиболее экономичным вариантом остается традиционная вязка стальной арматуры. Композит хорош для агрессивных сред, где коррозия критична, но требует внимательного проектирования. Сварка уместна для тяжелых несущих конструкций, где это предусмотрено проектом и используется свариваемая арматура.

Таблица 4: Подбор диаметра арматуры в зависимости от типа конструкции

FAQ

Можно ли использовать старую ржавую арматуру?

Незначительная поверхностная ржавчина (налет) допустима, так как она даже улучшает сцепление с бетоном за счет увеличения шероховатости. Однако рыхлая, отслаивающаяся ржавчина, которая уменьшает сечение стержня, недопустима. Ее нужно обязательно удалить металлической щеткой.

Какой диаметр арматуры выбрать для фундамента?

Для ленточных фундаментов частных домов обычно используют арматуру Ø10-14 мм для продольных рабочих стержней и Ø6-8 мм для поперечных хомутов. Точный диаметр всегда определяется расчетом исходя из нагрузок, типа грунта и размеров фундамента, поэтому лучше опираться на проект.

Что лучше: вязка или сварка?

Для арматуры класса А500С допустимы оба способа. Вязка предпочтительнее для арматуры класса А400/АIII, так как сварка может изменить ее свойства и сделать хрупкой в местах шва. Вязка также обеспечивает некоторую подвижность каркаса, что важно при усадке бетона.

Зачем нужны пластиковые фиксаторы?

Фиксаторы создают необходимый защитный слой бетона, предотвращая контакт арматуры с внешней средой (грунтом, воздухом). Это защищает металл от коррозии и обеспечивает совместную работу арматуры и бетона как единого целого.

Какой должен быть минимальный защитный слой бетона?

Для фундаментов и элементов, контактирующих с грунтом, минимальный защитный слой составляет 50 мм. Для элементов, находящихся внутри здания (например, плиты перекрытия), — 20-30 мм. Соблюдение этого требования критически важно для долговечности.

Можно ли заменить сталь на композит?

Да, но только после перерасчета проекта квалифицированным инженером. Композитная арматура имеет свои особенности, например, низкий модуль упругости, которые необходимо учитывать при проектировании, чтобы избежать недопустимых прогибов конструкции.

Как рассчитать перехлест стержней?

Длина перехлеста (стыковки) должна быть не менее 40-50 диаметров арматуры. Например, для арматуры Ø10 мм длина перехлеста составит 400-500 мм. Это обеспечивает надежную передачу усилий между стержнями и предотвращает их смещение.

Что делать, если арматура сместилась при заливке?

Если смещение незначительное, его можно попробовать скорректировать вибратором или специальным багром до начала схватывания бетона. При значительном смещении, особенно в несущих элементах, это критическая ошибка, которая может потребовать демонтажа и переделки. Предотвратить смещение помогает жесткая вязка и правильная установка фиксаторов.

Таблица 5: Пошаговый план-график работ по армированию фундамента 6х6 м
