Электромонтаж для кондиционера и вытяжки

Электромонтаж под климатическую технику требует точного расчета мощности и соблюдения норм безопасности. Ошибка в выборе сечения кабеля может привести к перегреву сети, а неправильное расположение точки питания — к невозможности монтажа внутреннего блока. Чтобы понять, как установить розетки для кондиционера и вытяжки, нужно учитывать пиковые нагрузки оборудования. Обычно такие работы занимают от 4 до 8 часов в зависимости от сложности штробления. Правильный подход исключает риск короткого замыкания и порчи отделки.

Оцените мощность оборудования перед закупкой материалов. Я всегда рекомендую опираться на требования ПУЭ, чтобы линия выдержала нагрузку без просадок напряжения. Расчет общего потребления тока позволяет подобрать подходящий автомат защиты в электрощите. Проводить монтаж лучше всего на этапе черновых работ, пока стены не зашпаклеваны и не покрашены. Это значительно упрощает прокладку трасс и экономит время на последующую отделку.

Подберите качественные комплектующие, чтобы избежать оплавления контактов. Для силовых линий кондиционеров использую только медный провод с сечением 2.5 мм2. Это стандарт, который гарантирует надежность при длительной работе компрессора.

• Кабель ВВГнг-LS 3х2.5 мм2 — основной силовой провод.
• Подрозетники пластиковые (глубокие) — для удобного размещения проводов.
• Розетки с заземлением (16А) — обязательный элемент безопасности.
• Гофрированная труба ПВХ — защита кабеля в штробе.
• Дюбель-хомуты — для фиксации гофры к стене.
• Монтажные коробки — для разводки линий.
• Изолента или термоусадка — для дополнительной изоляции.
• Клеммники WAGO — для надежного соединения жил.

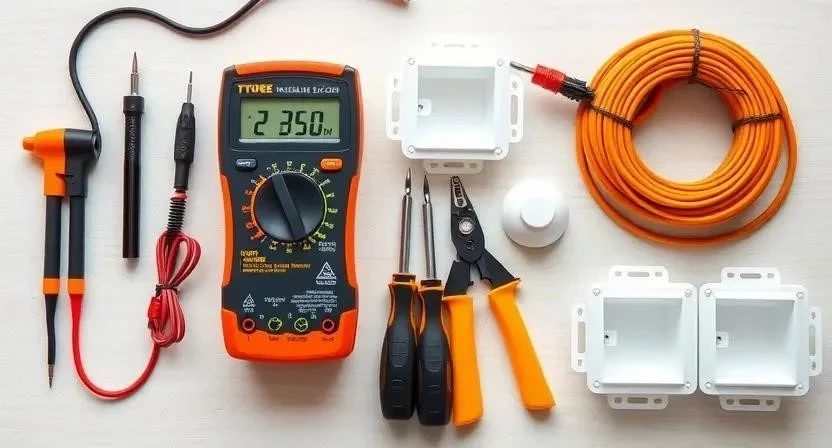

Инструментарий должен быть профессиональным, чтобы работа шла быстро и аккуратно. Я не советую экономить на штроборезе, так как обычным перфоратором стены превращаются в руины.

• Перфоратор — для долбления пазов и отверстий.
• Штроборез — для создания ровных каналов под кабель.
• Стриппер — для быстрой зачистки изоляции жил.
• Индикаторная отвертка — проверка наличия фазы.
• Строительный уровень — выравнивание подрозетников.
• Мультиметр — замер напряжения и прозвонка цепи.
• Набор отверток (крест/шлиц) — для затяжки клемм.

Очистка зоны монтажа становится первым этапом подготовки. Соберите весь крупный мусор и уберите лишние вещи из комнаты. Обязательно застелите пол плотной пленкой, а мебель накройте защитными чехлами, чтобы строительная пыль не проникла в поры ткани. Организуйте вынос мусора сразу после штробления, иначе мелкие обломки бетона будут хрустеть под ногами еще месяц.

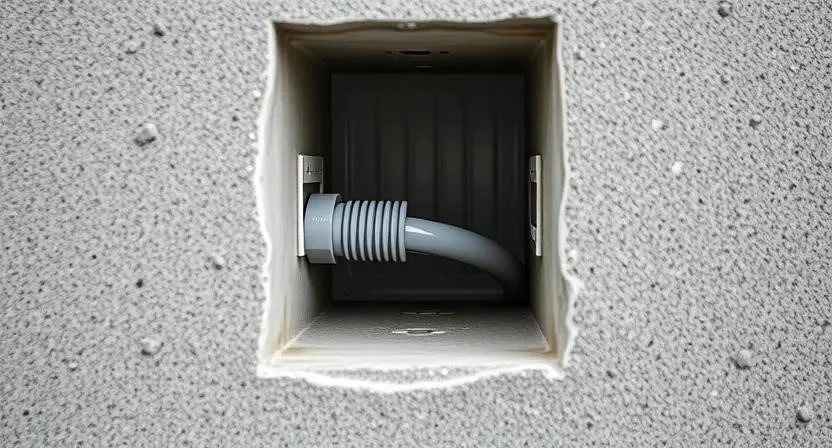

Разметка мест установки выполняется с учетом расположения блоков кондиционера и вытяжки. Проверьте, чтобы розетка не оказалась прямо за внутренним блоком, иначе вы не сможете ее использовать без демонтажа техники. После разметки приступаю к штроблению стен. Важно соблюдать глубину паза, чтобы подрозетник сидел вровень с будущей штукатуркой. В конце обязательно обрабатываю пазы грунтовкой — это обеспечит отличную адгезию раствора и надежную фиксацию коробки.

Процесс электромонтажа требует строгого соблюдения последовательности. Я всегда проверяю каждый этап, прежде чем переходить к следующему, чтобы не переделывать работу.

1. Прокладка кабеля от электрощита до точек установки (60-90 мин).
2. Монтаж гофры и надежная фиксация провода хомутами (40-60 мин).
3. Установка и выравнивание подрозетников по уровню (30-50 мин).
4. Заводка кабеля в коробку и зачистка жил стриппером (20-30 мин).



5. Подключение заземления, фазы и нуля к механизму (20-30 мин).
6. Сборка и плотная фиксация механизма розетки (15-20 мин).
7. Установка декоративной рамки и внешней крышки (10-15 мин).
8. Проверка напряжения в сети с помощью мультиметра (10 мин).
9. Тестирование системы под нагрузкой при включении прибора (15 мин).
10. Финальная проверка надежности всех контактов (10 мин).

Однажды я забыл проверить глубину подрозетника, и розетка просто не вошла в стену на 5 мм. Пришлось снова брать перфоратор и расширять отверстие, что отняло лишний час времени.

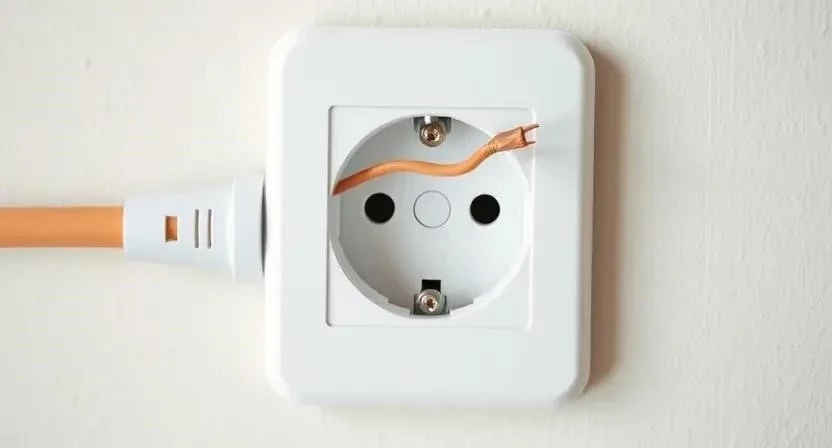

Следите за высотой установки розетки относительно внутреннего блока кондиционера. Обычно ее размещают сбоку или чуть ниже, чтобы вилка не мешала корпусу. В зоне вытяжки критически важна защита от влаги; здесь я использую розетки с защитными крышками. Убедитесь, что сечение провода соответствует мощности прибора. Для стандартных сплит-систем 2.5 мм2 достаточно, но для мощных промышленных моделей может потребоваться больше.

Я всегда располагаю розетку со смещением от блока, чтобы доступ к питанию оставался свободным даже после установки декоративных элементов.

Новички часто допускают ошибки, которые могут привести к пожару или поломке техники. Будьте внимательны к деталям.

1. Использование слишком тонкого кабеля (например, 1.5 мм2) для мощного кондиционера.
2. Полное отсутствие заземления, что опасно при пробое изоляции.
3. Размещение розетки слишком близко к источнику влаги или конденсата.
4. Плохая затяжка винтов в клеммах, вызывающая искрение и нагрев.
5. Прокладка кабеля без гофры в бетонных стенах.

Видел случай, когда мастер использовал тонкий провод для мощного кондиционера. Через месяц изоляция начала плавиться, и в квартире выбило все автоматы. Это классический пример того, почему нельзя экономить на сечении кабеля.

Стоимость работ зависит от объема штробления и сложности разводки. При самостоятельном монтаже вы экономите на оплате услуг электрика, но тратите больше времени.

После завершения всех работ не забывайте про технический надзор. Рекомендую проверять затяжку контактов раз в год, так как от вибраций или перепадов температур винты могут ослабнуть. Контролируйте нагрев розетки во время пиковых нагрузок (например, в первую жару июля). Качественные материалы при правильном монтаже служат до 25-30 лет без замены.

Существуют и другие способы организации питания. Можно выполнить прямое подключение кондиционера к электрощитку через отдельный автомат, полностью отказавшись от розетки. Это самый надежный вариант, исключающий контакт в месте подключения. Также применяют специализированные выключатели, которые позволяют обесточить прибор одним щелчком из другой комнаты.

При работе с электричеством строго соблюдайте меры безопасности. Всегда отключайте питание в электрощите перед началом монтажа. Используйте диэлектрические перчатки и защитные очки при штроблении. При работе с химией или бетоном надевайте респиратор, чтобы не вдыхать вредную пыль. Никогда не работайте с электропроводкой с мокрыми руками.

Ответы на частые вопросы

Можно ли использовать обычный удлинитель для кондиционера?
Категорически нет. Кондиционер создает высокую нагрузку, которая может привести к перегреву тонкого провода удлинителя и пожару.

Какое сечение кабеля выбрать для вытяжки?
Для вытяжной вентиляции достаточно кабеля сечением 1.5 мм2, так как мощность таких приборов невелика.

Нужно ли ставить отдельный автомат на каждую розетку?
Для кондиционера — крайне желательно. Это обезопасит остальную сеть при возникновении короткого замыкания в компрессоре.

Где лучше расположить розетку: за блоком или рядом?
Лучше рядом. Если поставить ее за блоком, вам придется снимать технику каждый раз, когда нужно отключить питание.

Можно ли ставить розетку в ванной для вытяжки?
Можно, но только влагозащищенную модель с классом защиты не ниже IP44 и на безопасном расстоянии от воды.

Какой подрозетник лучше: пластиковый или металлический?
Пластиковый. Он легче монтируется, не ржавеет и обеспечивает дополнительную диэлектрическую изоляцию.

Обязательно ли заземление?
Да, это обязательное требование безопасности. Заземление отводит ток утечки, предотвращая удар током при касании корпуса прибора.
