Как правильно соединить медный и алюминиевый провод

Соединение меди и алюминия создает гальваническую пару, которая неизбежно ведет к окислению контакта. В старых домах эта проблема встречается повсеместно из-за смешивания разных типов проводки. Монтаж одного узла занимает около 30 минут, а стоимость качественного соединителя начинается от 30 рублей. Правильно понять, как соединить медный и алюминиевый провод, значит обезопасить жилье от пожара. Разберем проверенные методы монтажа.

Базовая подготовка и оценка работ

Сложность данной задачи оценивается как средняя. От мастера требуются базовые навыки электромонтажа и понимание принципов электробезопасности. Общее время выполнения работ на одну распределительную коробку составляет от 1 до 3 часов. Главное требование — полное отсутствие напряжения в сети. Если алюминиевая проводка в стенах стала ломкой и рассыпается при малейшем касании, я рекомендую не пытаться ее соединять, а полностью переделать систему.

Подбор расходных материалов

Для надежного контакта требуются специализированные изделия, исключающие прямой контакт металлов или обеспечивающие плотный зажим. Количество материалов рассчитывается исходя из числа точек соединения в каждой коробке.

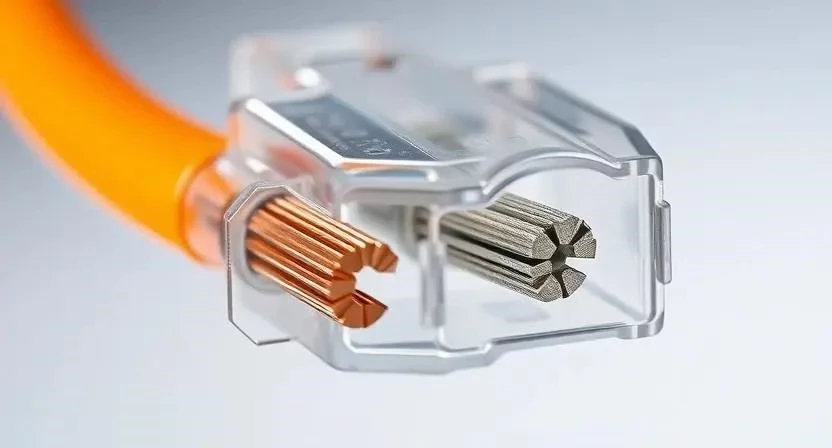

• Клеммники WAGO серии 221 (универсальные).
• Клеммники WAGO серии 2273.
• Токопроводящая паста Alu-Plus (обязательна для алюминия).
• Медные обжимные гильзы (ГМЛ).
• Алюминиевые гильзы (ГАЛ).
• Термоусадочные трубки разного диаметра.
• Изолента ПВХ (высокого качества).
• Переходные винтовые зажимы.

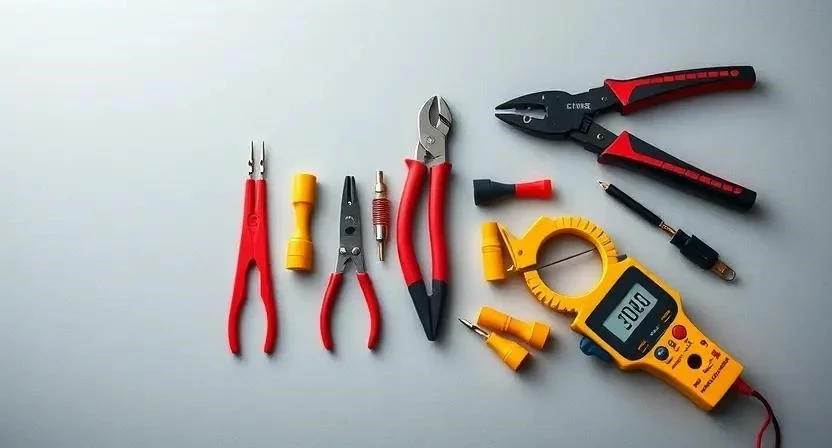

Инструментарий электрика

Качественный инструмент предотвращает повреждение жил и ускоряет процесс. Профессиональный стриппер стоит дороже обычного ножа, но он гарантирует сохранность металла.

• Стриппер для зачистки изоляции.
• Пассатижи с изолированными ручками.
• Отвертка крестовая (PH2).
• Отвертка плоская (шлицевая).
• Канцелярский или электромонтажный нож.
• Мультиметр для проверки проводимости.
• Индикаторная отвертка.

Организация рабочего пространства

Безопасность начинается с полного обесточивания линии. Я всегда проверяю отсутствие напряжения индикатором в каждой точке, даже если автомат в щитке выключен. Окружающие поверхности застилаю пленкой, чтобы обрезки изоляции не засоряли помещение. Для работы в темных распределительных коробках использую мощный налобный фонарь, чтобы видеть каждый миллиметр жилы.

Работа с жилами проводов

Правильная зачистка — залог отсутствия нагрева в будущем. Изоляцию снимают аккуратно, не надрезая сам металл. Алюминий покрыт невидимой пленкой окисла, которая не проводит ток, поэтому ее нужно удалить механически. Я заметил, что легкое зачищение поверхности мелкой наждачкой или специальным ножом значительно улучшает контакт. Готовность к соединению определяется чистым, блестящим цветом металла без заусенцев и надрывов.

Технология монтажа соединений

Процесс сборки должен быть системным. Ошибки на ранних этапах приведут к окислению через полгода.

1. Полное обесточивание линии. (5 мин). Выключаем автомат, ставим метку «Не включать».
2. Зачистка концов проводов. (10 мин). Снимаем изоляцию на 10-12 мм.
3. Выбор метода соединения. (5 мин). Определяем: клеммы, гильзы или зажимы.
4. Установка провода в зажим. (15 мин). Вставляем жилы до упора. Я однажды столкнулся с тем, что провод в WAGO не зашел до конца из-за загнутого кончика — всегда проверяйте геометрию жилы.
5. Фиксация соединения. (15 мин). Затягиваем винты или защелкиваем рычаги.
6. Проверка плотности. (10 мин). Слегка потяните каждый провод. Он не должен двигаться.
7. Изоляция соединения. (20 мин). Надеваем термоусадку или мотаем изоленту внахлест.
8. Тестирование мультиметром. (10 мин). Проверяем сопротивление контакта (оно должно быть минимальным).

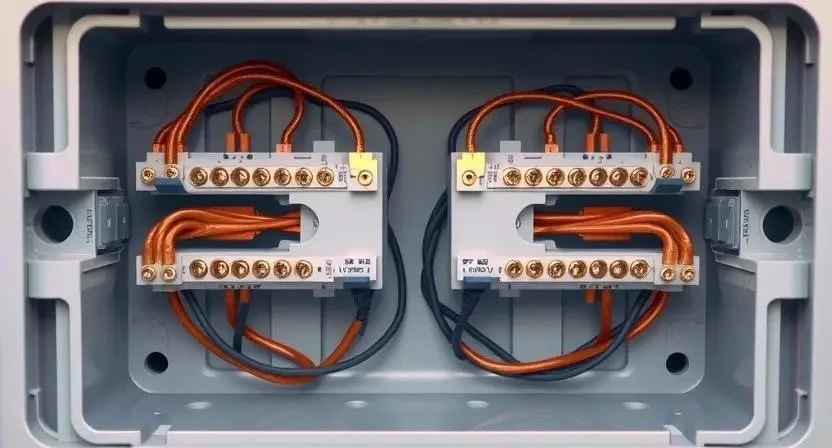

9. Размещение в коробке. (15 мин). Аккуратно укладываем провода, чтобы не пережать их крышкой.
10. Подача напряжения. (10 мин). Включаем сеть и проверяем работу под нагрузкой.

Технические тонкости и условия

Температурный режим влияет на расширение металлов. Алюминий «течет» сильнее меди, из-за чего винтовые соединения со временем ослабевают. В условиях повышенной влажности коррозия развивается в разы быстрее, поэтому здесь обязательна герметичная изоляция. Я рекомендую проверять затяжку винтовых клемм раз в два года. Разные марки кабеля (например, ПВ-3 и АППВ) имеют разную жесткость, что требует разного усилия при зажиме.

Типичные промахи новичков

Незнание физики металлов приводит к печальным последствиям. Самое опасное — это недооценка окисления.

1. Прямая скрутка. Медь и алюминий нельзя скручивать между собой — это гарантированный нагрев и пожар.
2. Плохая зачистка. Оставшийся окисел создает высокое сопротивление.
3. Неподходящие клеммы. Использование дешевых зажимов, не предназначенных для алюминия.
4. Перетяжка винтов. Алюминий мягкий, при чрезмерном усилии винт просто перерезает жилу.
5. Игнорирование пасты. Отказ от использования Alu-Plus в WAGO для алюминиевых жил.

Я видел много сгоревших коробок именно из-за «простой скрутки», которую хозяева считали надежной.

Финансовая сторона вопроса

Стоимость материалов зависит от выбранного метода. Самостоятельный монтаж позволяет сэкономить на оплате услуг электрика, но требует покупки инструмента.

Эксплуатация и ревизия

Срок службы правильного соединения составляет 10-15 лет. Признаком износа является характерный треск в коробке или потемнение изоляции проводов. Ревизию электропроводки следует проводить раз в несколько лет, особенно если в доме установлены мощные электроприборы. Я советую обращать внимание на запах жженого пластика — это первый сигнал о плохом контакте.

Другие пути решения проблемы

Если в доме много соединений меди и алюминия, лучшим вариантом станет полная замена старой проводки на медную. Это дорого, но навсегда снимает вопрос безопасности. В качестве промежуточного варианта используют специальные переходные муфты. Сравним методы в таблице ниже.

Ответы на частые вопросы

Можно ли использовать пайку для меди и алюминия?
Нет, алюминий практически не поддается обычной пайке из-за мгновенного образования оксидной пленки. Специальные припои существуют, но в бытовых условиях это ненадежно.

Какие клеммы WAGO подходят для алюминия?
Подходят серии 221 и 2273, но для алюминиевых жил обязательно использование токопроводящей пасты Alu-Plus.

Почему алюминий окисляется при контакте с медью?
Это происходит из-за разности электрохимических потенциалов металлов. В присутствии влаги возникает микроток, который разрушает алюминий.

Нужно ли использовать токопроводящую пасту?
Да, она разрушает оксидную пленку и предотвращает ее повторное появление, обеспечивая стабильный контакт.

Как проверить качество соединения без приборов?
Механически — плотным рывком за провод. Визуально — отсутствием зазоров. Однако это не гарантирует отсутствие окислов внутри.

Чем опасна обычная скрутка?
Она быстро ослабевает из-за разного коэффициента теплового расширения металлов, что ведет к искрению и пожару.

Можно ли соединять провода в стене без коробки?
Категорически нельзя. Все соединения должны быть доступны для ревизии и находиться в защитных коробках.
