Диагностика неисправностей в проводке требует точности, так как ошибка в замерах может привести к короткому замыканию или поломке дорогой техники. Качественный мультиметр для домашней электрики стоит от 1500 до 5000 рублей, а его освоение занимает около часа. Прибор объединяет в себе функции нескольких измерителей, позволяя быстро найти обрыв цепи или проверить напряжение в розетке. Правильный выбор устройства гарантирует безопасность работ и долговечность самого инструмента.
Универсальный помощник в одном корпусе

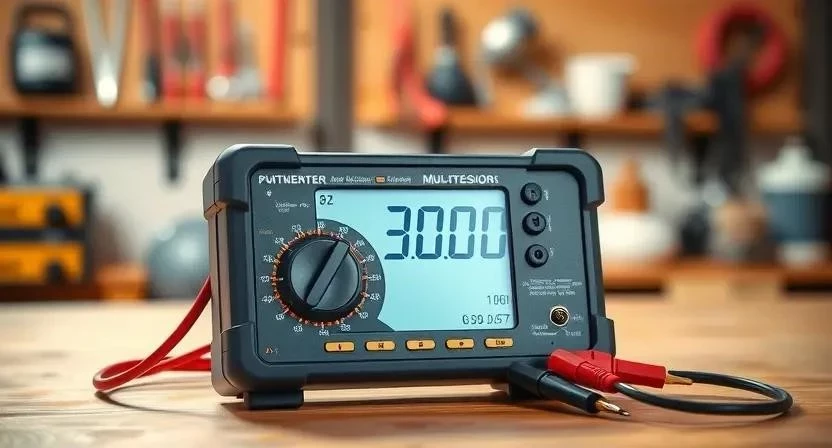

Мультиметр — это комбинированный электроизмерительный прибор, который заменяет собой вольтметр, амперметр и омметр. Раньше мастера использовали стрелочные (аналоговые) модели, но сегодня они практически вытеснены цифровыми устройствами. Я предпочитаю работать именно с цифровыми моделями, так как они выводят готовые цифры на экран, избавляя от необходимости высчитывать значения по шкале. Принцип объединения нескольких приборов в одном корпусе делает мультиметр незаменимым: вам не нужно носить с собой чемодан инструментов, достаточно одного компактного гаджета для большинства бытовых задач.
Ключевые параметры и категории безопасности
При выборе стоит смотреть не только на количество кнопок, но и на техническую начинку. Точность измерений для бытовых нужд обычно составляет около 1–2%, чего вполне достаточно. Важнейшим критерием является категория электробезопасности (CAT). Она определяет, в каких сетях можно использовать прибор без риска его взрыва в руках. Для квартиры или частного дома я всегда советую брать модели не ниже CAT II 600V или CAT III 300V. Это гарантирует, что прибор выдержит скачки напряжения в сети.
Таблица 1. Расшифровка технических характеристик мультиметра
| Параметр | Значение | Что это значит для пользователя |
|---|---|---|
| Категория CAT II | До 600В | Безопасная работа с розетками и бытовой техникой |
| Категория CAT III | До 1000В | Работа в распределительных щитках и стационарных установках |
| Погрешность | 0.5% – 2.0% | Отклонение реального значения от цифр на дисплее |
| Разрядность дисплея | 1999 – 5999 | Количество знаков после запятой и точность отображения |
| True RMS | Наличие/Отсутствие | Точное измерение переменного тока с искаженной синусоидой |
Что должно быть в коробке с прибором

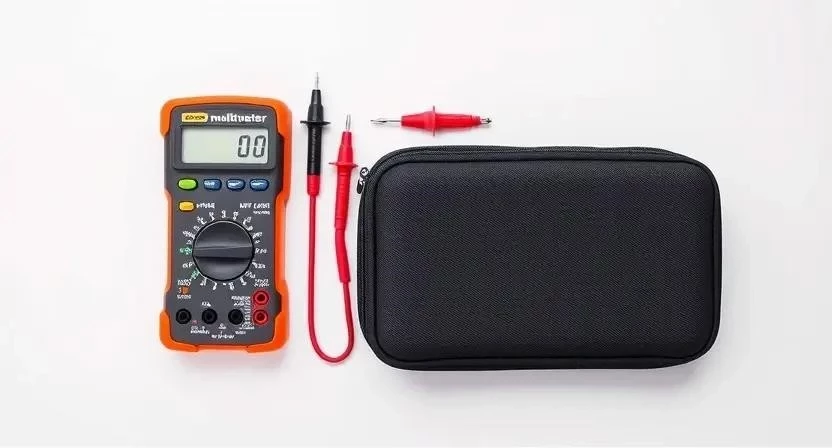

Стандартная комплектация обычно включает сам прибор, пару щупов (красный и черный), батарейки (часто типа «Крона» или ААА), защитный чехол и инструкцию. Я рекомендую сразу проверять качество щупов. Если провода слишком тонкие или жесткие, они быстро переломятся на морозе или при частом использовании. Хорошие аксессуары — это залог не только удобства, но и вашей безопасности.
Для полноценной работы с электрикой дома вам понадобятся следующие инструменты и расходники:
- Цифровой мультиметр с защитным бампером
- Качественные силиконовые щупы с острыми наконечниками
- Зажимы типа «крокодил» для фиксации на контактах
- Запасной комплект предохранителей (внутри прибора)
- Свежая батарейка (всегда держите запасную в чехле)
- Термопара (если прибор поддерживает измерение температуры)
- Мягкий кейс для хранения и транспортировки
- Изоляционная лента для временной фиксации проводов
Основы работы и правила подключения
Пользоваться мультиметром несложно, если соблюдать алгоритм. Переключатель режимов позволяет выбрать тип замера: постоянное напряжение (DCV) для батареек, переменное (ACV) для розеток, сопротивление (Ω) или прозвонку. Черный щуп всегда вставляется в гнездо COM, а красный — в гнездо VΩmA. Для измерения больших токов красный щуп переставляется в отдельное гнездо 10А или 20А.

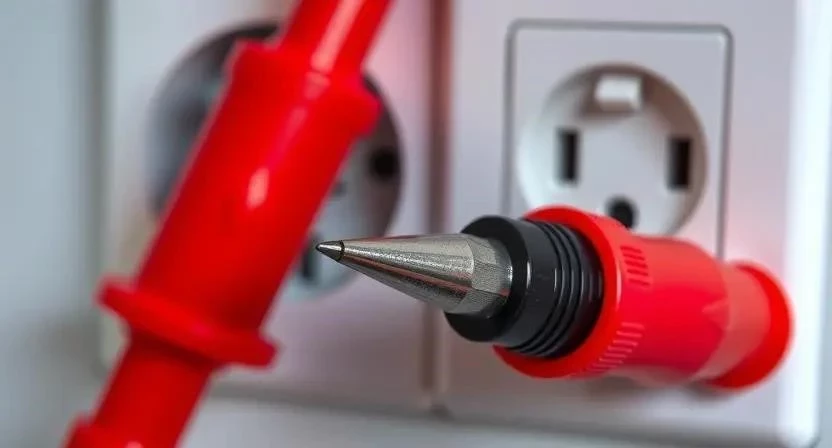

Инструкция по проверке исправности розетки (время этапа — 1-2 минуты):
- Визуально осмотрите корпус розетки на наличие подгаров (1 мин).
- Включите мультиметр и переведите селектор в режим измерения переменного напряжения ACV (диапазон выше 250В) (10 сек).
- Вставьте черный щуп в гнездо COM, красный — в гнездо V (5 сек).
- Крепко возьмитесь за изолированные ручки щупов (5 сек).
- Вставьте наконечники щупов в отверстия розетки (5 сек).
- Зафиксируйте показания на дисплее (в норме 210-240В) (10 сек).
- Аккуратно извлеките щупы из розетки (5 сек).
- Переключите прибор в режим измерения между фазой и заземляющим контактом (10 сек).
- Убедитесь, что напряжение присутствует и там (10 сек).
- Выключите прибор для экономии заряда батареи (5 сек).
Где пригодится тестер в быту
Область применения мультиметра дома огромна. Я часто использую его для поиска обрывов в удлинителях. Достаточно включить режим «прозвонки» (со звуковым сигналом), чтобы понять, цел ли провод. Также прибор незаменим при диагностике бытовой техники: если чайник не греет, я проверяю сопротивление ТЭНа. Если оно бесконечно — нагревательный элемент под замену. Проверка батареек и аккумуляторов тоже становится проще: вы точно видите, какой элемент питания еще послужит, а какой пора утилизировать.
Личный опыт: Помню, как у соседа перестал работать холодильник. Он уже собирался вызывать мастера за бешеные деньги. Я пришел со своим мультиметром, прозвонил сетевой шнур и обнаружил, что провод перетерся у самой вилки. Ремонт занял 10 минут, а сосед сэкономил пару тысяч рублей на вызове специалиста.
Комфорт и эргономика при эксплуатации
Удобство использования напрямую зависит от дополнительных функций. Например, подсветка экрана критически важна, если вы работаете в темном углу у электрощитка. Функция Auto-range (автоматический выбор диапазона) значительно упрощает жизнь новичкам: вам не нужно думать, ставить ли 20В или 200В, прибор сам подберет нужный предел. Однако ручной выбор диапазона работает чуть быстрее, что ценят опытные мастера.
Таблица 2. Сравнение типов выбора диапазона измерений
| Характеристика | Ручной выбор диапазона | Автоматический выбор (Auto-range) |
|---|---|---|
| Скорость работы | Высокая (мгновенный отклик) | Низкая (требуется время на подстройку) |
| Сложность для новичка | Нужно знать примерное значение | Прибор все делает сам |
| Риск поломки | Выше (при неверном пределе) | Минимальный (защита от перегрузки) |
| Цена прибора | Бюджетные модели | Средний и высокий сегмент |
| Удобство | Требует постоянного переключения | Максимальный комфорт |
Преимущества и недостатки домашних мультиметров
Использование мультиметра имеет массу плюсов, но требует осторожности. Основные достоинства прибора:
- Высокая точность по сравнению с индикаторными отвертками
- Многофункциональность (заменяет 5-7 отдельных приборов)
- Наглядность результатов на цифровом табло
- Возможность диагностики скрытых неисправностей
- Компактные размеры и автономное питание
- Доступная стоимость базовых моделей
- Наличие звуковой индикации для быстрой проверки цепей
Однако есть и риски, связанные с неправильным применением:
- Опасность поражения током при касании оголенных частей щупов
- Возможность сжечь прибор при попытке измерить напряжение в режиме амперметра
- Погрешность измерений при подсевшей батарейке
- Хрупкость ЖК-дисплея при падении инструмента
- Необходимость базовых знаний электротехники для трактовки цифр
- Риск покупки некачественной подделки без защиты
Сравнение с альтернативными устройствами
Часто новички спрашивают, зачем покупать мультиметр, если есть индикаторная отвертка. Ответ прост: отвертка показывает только наличие фазы, но не говорит о величине напряжения. Если в сети 160 вольт вместо 230, техника может сгореть, а отвертка будет радостно светиться. Простые тестеры на светодиодах чуть лучше, но они также лишены точности цифрового дисплея.
Таблица 3. Сравнение инструментов для проверки электрики
| Инструмент | Измерение напряжения | Прозвонка цепи | Точность | Цена |
|---|---|---|---|---|
| Индикаторная отвертка | Только наличие фазы | Нет | Нулевая | От 50 руб. |
| Двухполюсный тестер | Ступенчатое (12-400В) | Да | Низкая | От 500 руб. |
| Мультиметр (бюджет) | Точное значение | Да | Средняя | От 800 руб. |
| Мультиметр (профи) | Точное (True RMS) | Да | Высокая | От 4000 руб. |
| Токоизмерительные клещи | Да | Да | Высокая | От 2500 руб. |
Личный опыт: Раньше я пользовался только «контролькой» — лампочкой с двумя проводами. Это было опасно и неудобно. Когда я купил свой первый цифровой мультиметр, я словно прозрел: стало понятно, почему микроволновка греет медленно (напряжение в сети проседало до 190В) и какой именно аккумулятор в пульте сдох.
Стоимость и рекомендации по покупке
Мультиметры делятся на три ценовых сегмента. Бюджетные (до 1000 руб.) подходят для редких замеров батареек. Средний сегмент (1500–4000 руб.) — это «золотая середина» для домашнего мастера, такие приборы имеют защиту и хороший функционал. Профессиональные модели (от 7000 руб. и выше) нужны тем, кто занимается электромонтажом постоянно. Покупать лучше в специализированных магазинах электроники или проверенных маркетплейсах, обращая внимание на бренды вроде UNI-T, Mastech или Victor.
Таблица 4. Расчет стоимости и экономии
| Статья расходов | Работа мастера | Своими руками | Экономия |
|---|---|---|---|
| Диагностика розетки/проводки | 1500 руб. | 0 руб. | 1500 руб. |
| Поиск обрыва в технике | 2000 руб. | 0 руб. | 2000 руб. |
| Покупка мультиметра | 0 руб. | 2500 руб. | -2500 руб. |
| Замена предохранителя/шнура | 1000 руб. | 100 руб. | 900 руб. |
| 4500 руб. | 2600 руб. | 1900 руб. |
Анализ отзывов и типичные ошибки
Изучая мнения домашних мастеров, я заметил, что основные жалобы на дешевые модели связаны с тонкими проводами щупов и медленной «прозвонкой». Люди пишут, что в бюджетных устройствах звук зуммера запаздывает на секунду, что дико раздражает при поиске контакта. Также часто ругают отсутствие автовыключения: забыл прибор включенным — на утро батарейка «в нуле». Надежные марки отличаются крепким пластиком и наличием резинового чехла, который спасает при падении на бетонный пол.
Личный опыт: Однажды я сэкономил и взял самый дешевый тестер в переходе. При первом же замере напряжения в щитке он просто задымился, хотя я выставил правильный режим. С тех пор я не экономлю на безопасности и выбираю приборы с нормальными предохранителями внутри.
Меры безопасности при работе
Работа с электричеством не прощает халатности. Всегда проверяйте целостность изоляции щупов перед началом замеров. Никогда не переключайте режимы мультиметра, когда щупы находятся под напряжением — это верный способ сжечь прибор. Если вы не уверены в величине напряжения, всегда начинайте замер с максимально возможного диапазона (например, 600В или 1000В). Используйте резиновые перчатки и не работайте во влажных помещениях или с мокрыми руками.
Часто задаваемые вопросы (FAQ)
1. Что такое «прозвонка» и зачем она нужна?
Это режим, при котором мультиметр подает звуковой сигнал, если электрическая цепь замкнута. Идеально для проверки целостности проводов и предохранителей.
2. Какую категорию CAT выбрать для квартиры?
Для большинства домашних задач достаточно CAT II 600V. Если планируете лезть в главный распределительный щит дома, лучше брать CAT III.
3. Можно ли измерять ток в розетке?
Напряжение — да, а ток (амперы) напрямую в розетке измерять нельзя! Это приведет к короткому замыканию и выходу прибора из строя. Ток измеряется только последовательно с нагрузкой.
4. Зачем нужен True RMS?
Эта функция позволяет точно измерять напряжение в сетях, где работают импульсные блоки питания (компьютеры, светодиодные лампы), которые искажают форму синусоиды тока.
5. Как понять, что батарейка в мультиметре села?
На дисплее появится значок батареи. В этот момент прибор может начать сильно врать в показаниях, завышая или занижая вольты.
6. Что делать, если мультиметр перестал измерять ток?
Скорее всего, сгорел внутренний предохранитель. Нужно разобрать корпус и заменить его на аналогичный по номиналу.
7. Можно ли мультиметром проверить емкость конденсатора?
Да, если в приборе есть режим измерения емкости (обозначается буквой F или значком конденсатора). Перед замером конденсатор обязательно нужно разрядить.
8. Подойдет ли бюджетный прибор для ремонта электроники?
Для простых задач — да, но для тонкой работы важна высокая разрядность дисплея и точность замера сопротивления, что есть только в моделях среднего и высшего сегмента.
