Скрытый монтаж электрощитка в нише стены позволяет полностью интегрировать распределительный узел в интерьер, оставив на виду только декоративную дверцу. Обычно такие работы занимают от 4 до 10 часов в зависимости от материала стен, а стоимость услуг профессионального электрика начинается от 3 000 рублей. Монтаж электрощитка в нише стены требует строгого соблюдения норм ПУЭ и точности при подготовке проема. Правильный подход гарантирует безопасность эксплуатации и эстетичный вид отделки.
Особенности подготовки к работам
Прежде чем браться за инструмент, я всегда оцениваю сложность предстоящей задачи. Работа требует базовых навыков электромонтажа, так как ошибки в подключении автоматов могут привести к пожару. Основной упор стоит сделать на выбор места: согласно ПУЭ, щиток должен располагаться в доступном месте, обычно это прихожая или коридор, чтобы к нему можно было быстро добраться при аварии.
Материалы для установки
Для качественного результата я подбираю комплектующие с запасом по мощности и качеством изоляции. Важно использовать только негорючие материалы в зоне ниши.
- Встраиваемый корпус щитка (под количество модулей с запасом 20%)
- Автоматические выключатели и УЗО (бренды ABB, Schneider Electric или Legrand)
- Кабель ВВГнг-LS (сечение 2.5 мм² для розеток, 1.5 мм² для освещения)
- Гофрированная труба ПВХ (для защиты кабеля в стене)
- Грунтовка глубокого проникновения
- Штукатурная смесь или гипсовая шпаклевка
- Монтажная пена с низким расширением
- Дюбели и саморезы по металлу/бетону
| Наименование | Количество | Примерная цена | Расход/Применение |
|---|---|---|---|
| Встраиваемый щит на 12-24 мод. | 1 шт. | 1 500 – 4 000 руб. | Основной корпус |
| Автоматы/УЗО | 6-12 шт. | 300 – 1 200 руб./шт. | Защита линий |
| Кабель ВВГнг-LS | от 50 м | 60 – 110 руб./м | Электропроводка |
| Гофра ПВХ 20 мм | от 10 м | 20 – 40 руб./м | Прокладка в нише |
| Штукатурка гипсовая | 1 мешок | 400 – 700 руб. | Заделка зазоров |

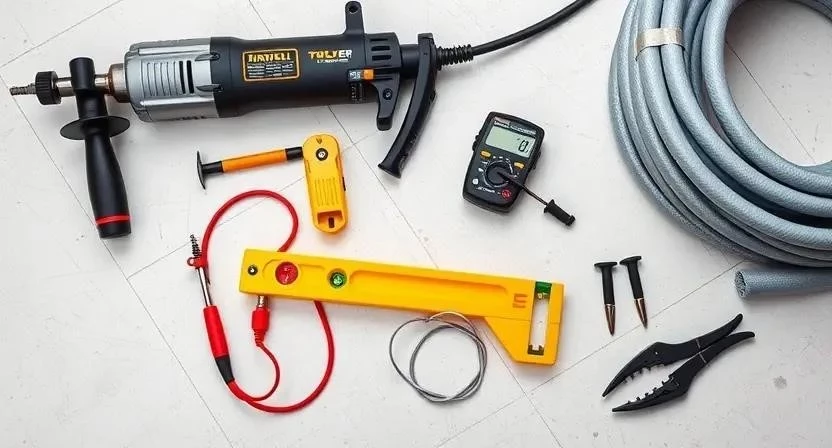

Инструментарий мастера
Я использую профессиональный инструмент, чтобы избежать трещин в стене и обеспечить идеальную геометрию ниши. Если штробореза нет, можно использовать перфоратор с последующей зачисткой, но пыли будет в разы больше.
- Перфоратор с алмазной коронкой или зубилом — для создания основного проема
- Штроборез — для аккуратных каналов под гофру
- Строительный уровень (60 см) — контроль вертикали и горизонтали
- Набор диэлектрических отверток — монтаж модулей
- Стриппер — быстрая зачистка изоляции кабеля
- Мультиметр — проверка фазы и прозвонка цепей
- Валик и кисть — нанесение грунтовки
- Строительный пылесос — очистка ниши от крошки
| Название | Функция | Возможность аренды |
|---|---|---|
| Перфоратор | Вырубка ниши и отверстий | Да |
| Штроборез | Создание ровных штроб | Да |
| Уровень | Выравнивание корпуса | Нет (покупка) |
| Мультиметр | Тестирование напряжения | Нет (покупка) |
| Стриппер | Снятие изоляции | Нет (покупка) |
Подготовка помещения
Перед началом штробления я обязательно укрываю пол и мебель плотной полиэтиленовой пленкой. Пыль от бетона проникает везде, поэтому в комнате стоит оставить открытым только одно окно для вентиляции. Весь строительный мусор я собираю в плотные мешки сразу после вырубки ниши, чтобы крошка не забила систему вентиляции или щели в полу.
Организация ниши и поверхности

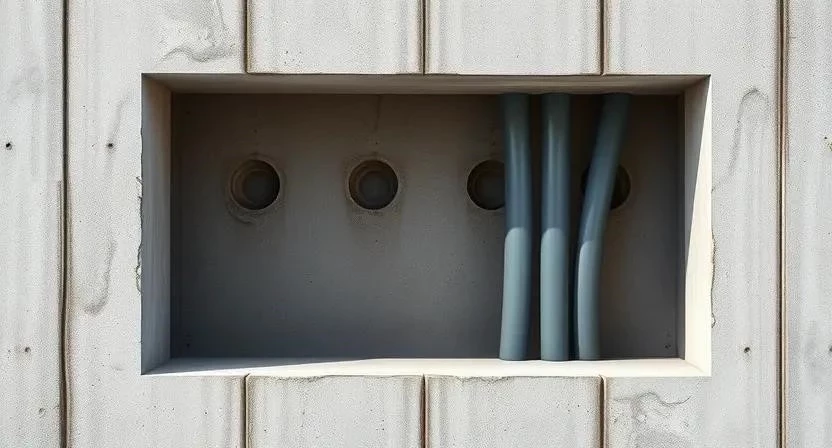

Разметка — самый ответственный этап. Я прикладываю корпус щитка к стене и обвожу его карандашом, добавляя припуск 5-10 мм с каждой стороны. Это нужно, чтобы щит зашел легко, но без огромных щелей. После этого приступаю к штроблению. Важно выровнять дно ниши, чтобы корпус не перекосило. Стенки проема я обрабатываю грунтовкой в два слоя: первый раз валиком, второй — через 2 часа перпендикулярно первому. Это обеспечивает отличную адгезию штукатурки к бетону или кирпичу.
Технология скрытого монтажа по шагам
Я столкнулся с тем, что в старых домах стены часто бывают кривыми, поэтому установка по уровню здесь важнее всего. Если зафиксировать щиток «на глаз», дверца может закрываться с трудом или стоять криво относительно потолка.
- Разметка контура щитка с учетом технических зазоров (20 мин).
- Вырубка ниши в стене с помощью перфоратора и зубила (1.5 — 3 часа).
- Прокладка кабельных линий в гофре от потребителей к месту установки (1 — 2 часа).
- Примерка корпуса щитка в нише и проверка уровня (10 мин).
- Фиксация корпуса с помощью саморезов и дюбелей или на гипсовый раствор (30 мин).
- Заведение кабелей в распределительные модули через верхние вырезы (40 мин).
- Установка на DIN-рейку автоматических выключателей и УЗО (30 мин).
- Подключение фазных, нулевых и заземляющих проводников согласно схеме (1 — 2 часа).
- Проверка всех соединений на затяжку (каждый винт должен быть затянут плотно) (20 мин).
- Заполнение зазоров между корпусом и стеной монтажной пеной или алебастром (30 мин).
- Установка декоративной дверцы или фальш-панели под цвет стен (20 мин).
- Финальное тестирование системы под нагрузкой (30 мин).
| Этап | Время | Критический параметр контроля |
|---|---|---|
| Создание ниши | 2-3 часа | Размер (не меньше корпуса) |
| Фиксация щита | 30 мин | Горизонталь по уровню |
| Подключение | 2 часа | Надежность контакта |
| Заделка щелей | 30 мин | Отсутствие пустот |
| Тестирование | 30 мин | Срабатывание УЗО/автоматов |
Однажды я завел в щиток пять моножильных кабелей, которые оказались слишком жесткими. В итоге корпус пришлось переставлять, так как кабели просто не давали ему сесть в нишу. Теперь я всегда оставляю запас провода в гофре внутри стены, чтобы была возможность маневра.
Технические нюансы отделки
При заделке зазоров вокруг щитка я слежу за влажностью в помещении. Если в комнате слишком сухо, гипсовая штукатурка может потрескаться. Я рекомендую использовать смесь с добавлением пластификатора. Время полного высыхания слоя вокруг корпуса составляет от 24 до 48 часов. Только после этого можно приступать к финишной покраске или поклейке обоев. Важно, чтобы материалы отделки были совместимы: например, нельзя наносить акриловую краску на непросвешенную известь.
Типичные ошибки при установке
Новички часто пытаются сэкономить время, пропуская этап проверки заземления. Я заметил, что отсутствие общей шины заземления в щитке приводит к срабатыванию защиты при малейшем скачке напряжения.
- Слишком глубокое заглубление щитка — дверца проваливается внутрь и не фиксируется.
- Неправильный размер ниши — корпус приходится «вбивать» силой, что деформирует пластик.
- Отсутствие гофры в штробах — кабель перетирается об острые края бетона.
- Нарушение норм доступа — установка щитка за дверью, которая открывается вплотную к нему.
- Слабая затяжка клемм — приводит к нагреву провода и оплавлению изоляции.
Если щиток оказался слишком глубоко, я рекомендую использовать подкладную фанерную или пластиковую панель, чтобы вывести плоскость дверцы вровень со стеной.
Расчет стоимости монтажа
Сравнение затрат показывает, что самостоятельный монтаж экономит деньги, но требует покупки дорогого инструмента (штробореза и перфоратора). Я рассчитал примерную смету для стандартного квартирного щитка на 12 модулей.
| Позиция | Цена своими руками | Цена с мастером | |
|---|---|---|---|
| Материалы (щит, автоматы, кабель) | 7 000 руб. | 7 000 руб. | 0 руб. |
| Инструмент (аренда или покупка) | 2 000 руб. | 0 руб. (у мастера свой) | — 2 000 руб. |
| Работа по монтажу и сборке | 0 руб. | 5 000 – 8 000 руб. | 5 000 – 8 000 руб. |
| 9 000 руб. | 12 000 – 15 000 руб. | 3 000 – 6 000 руб. |
Эксплуатация и уход
После завершения работ я рекомендую раз в полгода проверять затяжку винтовых соединений в автоматах. Из-за температурных расширений металл может немного «поплыть», что ослабляет контакт. Срок службы качественных компонентов защиты составляет 15-20 лет. К финальной отделке стен (покраске, обоям) можно приступать только после полного высыхания всех отделочных смесей вокруг ниши.
Альтернативные способы маскировки
Если возможности сделать нишу нет, я предлагаю использовать мебельные фасады. Щиток устанавливается поверх стены, а перед ним монтируется неглубокий шкаф или декоративная панель. Также эффективно размещение щитка в коридоре за дверью или использование поверхностных корпусов с накладками, которые имитируют текстуру стены или дерева.
Ответы на частые вопросы
Можно ли прятать щиток за шкафом?
Категорически нет. ПУЭ требует обеспечения беспрепятственного доступа к электрощиту для экстренного отключения питания.
Какой размер ниши делать под стандартный щит на 12 модулей?
Обычно корпус имеет размер около 250х350 мм. Нишу следует делать с припуском 10 мм по периметру, итого примерно 270х370 мм.
Чем заделать щели вокруг щитка?
Для небольших зазоров использую монтажную пену с низким расширением, для крупных — гипсовую штукатурку.
Можно ли устанавливать щиток в ванной?
Только в специальных влагозащищенных корпусах с индексом IP44 и выше, и строго вне зоны прямого попадания брызг.
Как выбрать глубину ниши?
Глубина должна быть строго по размеру корпуса. Если сделать глубже, придется использовать подкладки, чтобы дверца не утонула.
Нужна ли дополнительная вентиляция?
Для обычного квартирного щита вентиляция не требуется, так как тепловыделение автоматов минимально.
Какие материалы лучше для отделки ниши?
Лучше всего подходят гипсовые смеси и негорючие краски. Избегайте использования горючих панелей вплотную к корпусу.
Меры безопасности: При работе с электричеством обязательно используйте диэлектрические перчатки и инструменты с изолированными ручками. Перед началом монтажа модулей убедитесь, что вводной кабель обесточен. При штроблении бетонных стен обязательно надевайте респиратор и защитные очки, чтобы бетонная пыль не попала в дыхательные пути и глаза.
