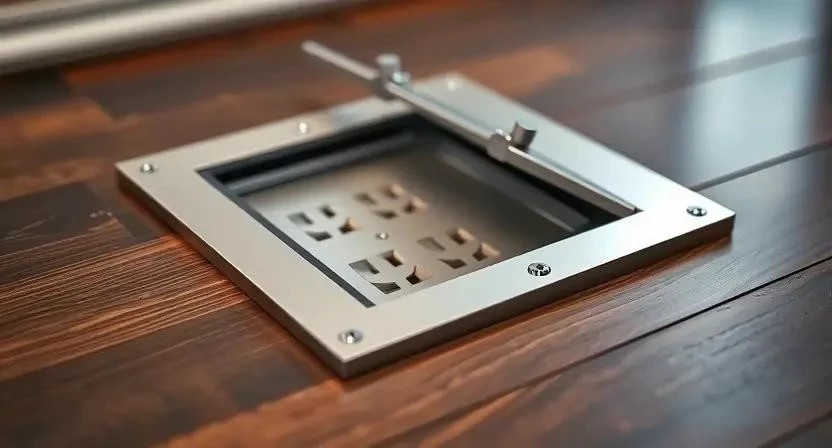

Организация электроточек в открытых пространствах требует точного расчета и соблюдения технологии. Обычно такая задача возникает при обустройстве гостиных или офисов, где мебель стоит в центре комнаты. Установка одной точки занимает от 4 до 8 часов в зависимости от типа перекрытия. Стоимость материалов на один узел начинается от 2500 рублей. Я подробно разберу, как установить розетки в пол со скрытым лючком, чтобы они служили десятилетиями.
Подготовка и оценка сложности
Работа с напольной электрикой считается сложной. Она требует базовых знаний ПУЭ и навыков работы с электроинструментом. Оптимальный момент для монтажа — этап до заливки основной стяжки. Это позволяет проложить кабели без лишнего штробления бетона. Если пол уже готов, придется использовать перфоратор и штроборез, что увеличивает время работ в два раза. Я всегда советую планировать расположение точек до начала отделочных работ, чтобы избежать переделок.

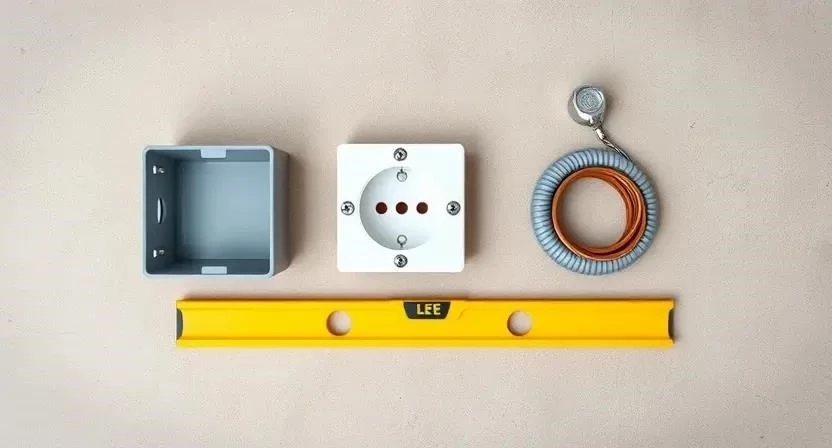

Перечень необходимых материалов
Для качественного результата нельзя экономить на изоляции. Основной кабель должен быть негорючим и прочным. Я использую только ВВГнг-LS, так как он безопасен при коротком замыкании.
- Напольный лючок со скрытой крышкой (под плитку или ламинат)
- Подрозетник специальной формы для пола
- Кабель ВВГнг-LS 3х2.5 мм²
- Гофрированная труба ПВХ (диаметром 20 мм)
- Раствор цементно-песчаный (М150 или М200)
- Грунтовка глубокого проникновения
- Дюбель-хомуты для фиксации гофры
- Изолента или термоусадочные трубки
Расход материалов на одну точку зависит от расстояния до ближайшего распределительного щита.
| Материал | Расход на 1 точку | Средняя цена за ед. | |
|---|---|---|---|
| Лючок скрытый | 1 шт. | 1500 руб. | 1500 руб. |
| Кабель ВВГнг-LS | 5-10 м | 70 руб./м | 700 руб. |
| Гофра ПВХ | 5-10 м | 20 руб./м | 200 руб. |
| Раствор (смесь) | 2-3 кг | 40 руб./кг | 120 руб. |
| Грунтовка | 0.2 л | 100 руб./л | 20 руб. |
Инструментарий для электромонтажа
Без профессионального оборудования работа превратится в мучение. Для бетона обязателен перфоратор, иначе штробление займет несколько дней. Если бюджет ограничен, штроборез можно взять в аренду на сутки.
| Инструмент | Назначение | Альтернатива |
|---|---|---|
| Перфоратор | Бурение отверстий и штробление | Мощная дрель с буром |
| Штроборез | Создание ровных пазов в бетоне | Болгарка с алмазным диском |
| Мультиметр | Проверка напряжения и целостности цепи | Индикаторная отвертка |
| Стриппер | Быстрое снятие изоляции с кабеля | Канцелярский нож |
| Уровень | Выравнивание лючка по плоскости пола | Строительный уровень-пузырек |
Организация рабочего пространства
Сначала нужно полностью освободить зону монтажа. Мебель убираю в соседнюю комнату, чтобы не забивать её бетонной пылью. Стены и оставшиеся поверхности закрываю плотной полиэтиленовой пленкой. Организую вынос мусора сразу после штробления, так как бетонная крошка очень быстро забивает пылесосы. Разметку точек делаю с помощью лазерного уровня, отмечая центры будущих розеток маркером на плите перекрытия.
Подготовка основания и поверхности
Основание очищаю от пыли и старых строительных остатков. Штробление бетона выполняю строго по разметке, создавая пазы глубиной 40-50 мм. После этого наношу грунтовку валиком в два слоя с интервалом 2 часа — второй слой перпендикулярно первому. Это обеспечит отличную адгезию раствора с бетоном. Глубину отверстий под лючки проверяю линейкой. Если я заметил, что отверстие слишком мелкое, расширяю его перфоратором, иначе крышка лючка будет выпирать над полом.
Технология установки по шагам
Соблюдение последовательности действий гарантирует безопасность и долговечность системы. Я составил график, который помогает не упустить детали.
| Этап | Время | Особенности |
|---|---|---|
| Разметка и трассировка | 1 час | Соблюдение кратчайшего пути кабеля |
| Штробление и гофра | 3 часа | Использование респиратора |
| Прокладка ВВГнг | 1 час | Отсутствие натяжения провода |
| Фиксация подрозетников | 1 час | Проверка уровня по горизонту |
| Подключение механизмов | 1 час | Затяжка винтов до упора |
| Тестирование | 30 мин | Проверка заземления мультиметром |
| Заливка раствором | 2 часа | Уплотнение смеси вокруг лючка |
| Финишная отделка | 3 часа | Укладка плитки/ламината |
| Установка крышки | 30 мин | Подрезка вставки под покрытие |
| Финальный тест | 30 мин | Проверка под нагрузкой (фен/чайник) |
- Разметка. Наношу линии трасс от щитка до каждой точки. Стараюсь вести кабель параллельно стенам.
- Штробление. Прорезаю края паза штроборезом и выбиваю середину перфоратором.
- Монтаж гофры. Укладываю гофротрубу в штробы, фиксирую её дюбель-хомутами каждые 50 см.
- Протяжка кабеля. Затягиваю кабель ВВГнг 3х2.5 в гофру. Оставляю запас провода 15-20 см в каждой точке.

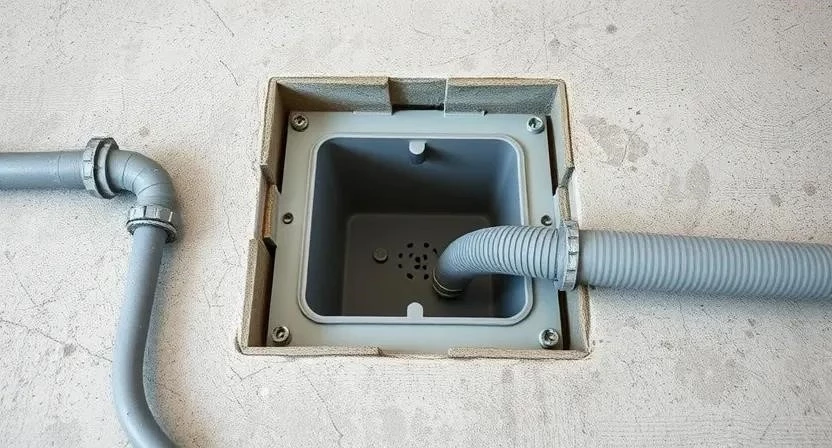

- Установка подрозетника. Вставляю стакан в отверстие. Фиксирую его раствором, строго выравнивая по уровню.
- Подключение. Зачищаю концы проводов стриппером. Подключаю фазу, ноль и заземление к клеммам розетки.
- Проверка. С помощью мультиметра проверяю отсутствие короткого замыкания и наличие заземления.
- Заливка. Заполняю пространство вокруг подрозетника раствором, удаляя пузырьки воздуха.
- Отделка. Укладываю напольное покрытие. Оставляю точный вырез под рамку лючка.
- Финал. Устанавливаю декоративную крышку. Проверяю работу розетки, подключив мощный прибор.
Один раз я забыл оставить запас кабеля в подрозетнике. В итоге пришлось всё вскрывать, так как провода не доставали до клемм. Теперь всегда оставляю «хвосты» с запасом.
Технические нюансы и требования
При работе с раствором важно следить за температурой в помещении — она должна быть не ниже +5°C. Влажность воздуха не должна быть экстремальной, иначе стяжка потрескается. Полное высыхание раствора занимает от 7 до 14 дней. До этого момента на лючок нельзя наступать или оказывать давление. Выбирая лючок, я смотрю на толщину вставки: для керамогранита нужна одна глубина, для ламината — другая. Несовместимость приведет к тому, что крышка будет либо проваливаться, либо торчать.
Типичные ошибки новичков
Многие пытаются сэкономить, используя тонкий кабель 1.5 мм². Это опасно, так как напольные розетки часто используют для мощной техники. Также часто забывают про заземление, что недопустимо по ПУЭ.
- Перекос лючка. Установка без уровня приводит к тому, что крышка открывается с трудом.
- Отсутствие гофры. Кабель в бетоне без защиты может перетереться или треснуть при усадке дома.
- Дешевые механизмы. Контакты в бюджетных розетках быстро ослабевают, что вызывает нагрев.
- Игнорирование зазоров. Слишком плотная подрезка ламината не дает лючку свободно открываться.
- Заливка «на глаз». Пустоты под лючком приводят к его проседанию через месяц эксплуатации.
Заметил я, что использование дешевых пластиковых подрозетников приводит к их деформации при заливке тяжелой стяжкой. Всегда покупаю усиленные модели.
Расчет стоимости монтажа
Сравнение затрат показывает, что самостоятельный монтаж экономит значительную сумму, но требует времени и покупки инструмента.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Разница |
|---|---|---|---|
| Материалы (на 1 точку) | 2500 | 2500 | 0 |
| Работа мастера | 0 | 4000 | 4000 |
| Аренда инструмента | 1000 | 0 (у мастера свое) | -1000 |
| 3500 | 6500 | 3000 |
Экономия при самостоятельном выполнении составляет около 3000 рублей с одной точки.
Эксплуатация и уход
После завершения работ лючки нужно периодически очищать от пыли с помощью пылесоса. Раз в год я рекомендую проверять затяжку винтовых контактов, так как от вибраций пола они могут ослабнуть. Срок службы качественных механизмов составляет 15-20 лет. Главное правило безопасности: не допускать попадания воды внутрь лючка при влажной уборке — используйте только слегка влажную тряпку.
Альтернативные решения
Если штробление пола невозможно, существуют другие варианты вывода электрики. Я сталкивался с ситуациями, когда заказчик хотел избежать грязи, и тогда мы выбирали альтернативы.
| Вариант | Плюсы | Минусы | Сложность |
|---|---|---|---|
| Кабель-каналы | Быстрый монтаж | Портят вид, мешают ходить | Низкая |
| Розетки в плинтус | Нет грязи, дешево | Только по периметру | Низкая |
| Выдвижные блоки | Эстетика, много портов | Высокая цена | Средняя |
| Классический лючок | Надежность, скрытность | Шумный монтаж | Высокая |
Столкнулся я с тем, что выдвижные блоки в офисах пользуются большим спросом из-за возможности добавить USB-порты, но для дома классический скрытый лючок остается лучшим выбором.
Ответы на частые вопросы (FAQ)
Можно ли ставить розетки в пол в ванной?
Категорически нет, если нет специального исполнения с IP67 и полной гидроизоляцией. Это смертельно опасно.
Какой кабель лучше использовать?
Только ВВГнг-LS сечением 2.5 мм². Он не поддерживает горение и выдерживает нагрузку до 4.5 кВт.
Как выбрать лючок под ламинат или плитку?
Выбирайте модель с универсальной вставкой, которую можно вырезать точно под толщину вашего покрытия.
Нужно ли использовать гофру?
Да, гофра защищает кабель от механических повреждений и позволяет заменить его без вскрытия всего пола.
Можно ли установить розетку в уже готовый пол?
Можно, но это потребует алмазного бурения и локального восстановления стяжки и финишного покрытия.
Как избежать попадания влаги в лючок?
Используйте лючки с резиновым уплотнителем по периметру крышки.
Какое расстояние должно быть между розетками?
Обычно 2-3 метра, в зависимости от расстановки мебели и длины кабелей техники.

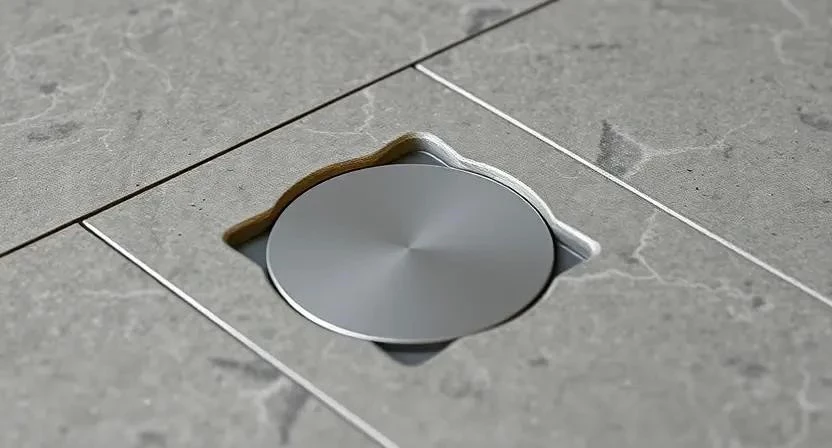

Как скрыть стык лючка с полом?
Используйте тонкий шов из затирки в цвет плитки или подбирайте вставку точно в тон ламината.
Меры безопасности
Электромонтаж — работа с повышенным риском. Обязательно используйте перчатки и защитные очки при штроблении. При работе с химией (грунтовка, растворы) обеспечьте проветривание помещения. Перед любым подключением полностью обесточьте линию в щитке и повесьте табличку «Не включать!». Никогда не работайте с электрикой с мокрыми руками или в сырой одежде. При работе на высоте (если тянете кабель по потолку к полу) используйте устойчивую стремянку.
