Монтаж распределительного щита в гараже своими руками

Организация электропитания в гараже начинается с правильного монтажа распределительного щита. Эта задача требует точности, так как от качества соединений зависит пожарная безопасность всего помещения. Обычно сборка занимает от 6 до 10 часов работы, а стоимость комплектующих для среднего варианта варьируется от 5 000 до 15 000 рублей. Чтобы понять, как правильно подключить щиток в гараже своими руками, нужно четко следовать техническим регламентам и схеме. Правильный подход исключит короткие замыкания и выход из строя дорогого инструмента.

Особенности подготовки к электромонтажу

Сложность работ оценивается как средняя. Я считаю, что справится любой, кто уверенно держит в руках отвертку и понимает базовые принципы работы тока. Главное — не торопиться и соблюдать правила ПУЭ. Место для щита выбираю в сухом месте, подальше от ворот и зон с повышенной влажностью, чтобы доступ к автоматам был свободным и быстрым.

Подбор необходимых материалов

Для надежной работы сети я использую только проверенные компоненты. Дешевые китайские автоматы часто срабатывают с задержкой или вообще не отключаются при перегрузке, что опасно. В списке ниже собрано все, что понадобится для стандартного узла управления.

• Монтажный бокс (корпус щита) на 12-24 модуля.
• Вводной автоматический выключатель (25-32А).
• Устройство защитного отключения (УЗО) на 30мА.
• Групповые автоматы для розеток (16А).
• Групповые автоматы для освещения (10А).
• Шина заземления и нулевая шина.
• Кабель ВВГнг 3х2.5 для силовых линий.
• Кабель ВВГнг 3х1.5 для света.
• Наконечники НШВИ для многожильных проводов.
• Маркировочные бирки для каждой линии.

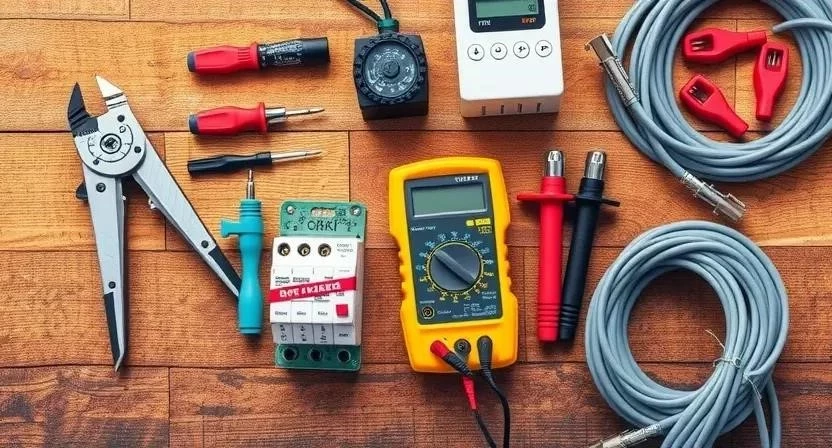

Инструментарий для работы

Качественный инструмент экономит время и бережет нервы. Я заметил, что использование обычных пассатижей вместо стриппера приводит к повреждению изоляции жилы, что может вызвать замыкание. Для работы в гараже рекомендую собрать полноценный набор.

• Стриппер для зачистки изоляции.
• Набор диэлектрических отверток (крест и шлиц).
• Мультиметр или индикаторная отвертка.
• Перфоратор с бурами по бетону.
• Кримпер (обжимка) для наконечников.
• Пассатижи с изолированными ручками.
• Строительный уровень.

Организация рабочего пространства

Перед началом монтажа я полностью освобождаю зону вокруг будущего щитка. Вещи, верстаки и оборудование отодвигаю на пару метров. Чтобы бетонная пыль от сверления не осела на инструментах, я накрываю все поверхности плотной полиэтиленовой пленкой. Обязательно организую временное освещение с помощью переносного прожектора, так как основное питание будет отключено.

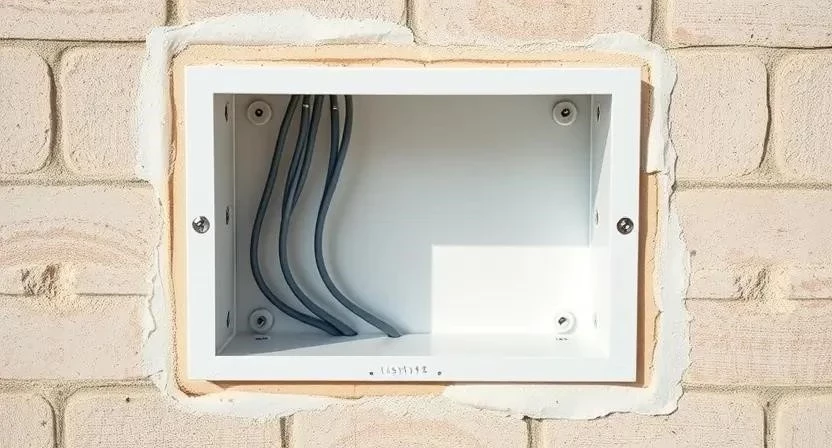

Подготовка поверхности к установке

Разметку под корпус делаю с помощью уровня, чтобы щиток не висел криво. Это не только вопрос эстетики, но и удобства при укладке кабелей. Сверлю отверстия под дюбели, стараясь не задеть скрытую арматуру. Под кабели делаю штробы в стене, если проводка скрытая, или монтирую кабель-каналы. Проверяю глубину штробы, чтобы провод не выпирал, иначе штукатурка в этом месте быстро треснет.

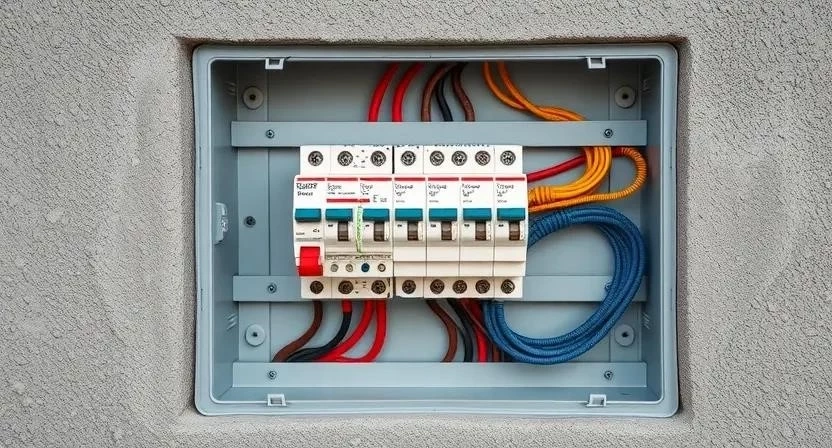

Технология подключения электрощита

Процесс сборки требует строгого соблюдения последовательности. Я всегда начинаю с механического монтажа, а затем перехожу к электрике. Ошибки на этом этапе стоят дорого, поэтому каждый зажим проверяю на «вырыв» рукой.

1. Монтаж корпуса. Прикручиваю бокс к стене с помощью дюбелей (30 мин).
2. Установка дин-реек. Проверяю фиксацию реек внутри корпуса (20 мин).
3. Расключение вводного автомата. Подключаю фазу и ноль от вводного кабеля (30 мин).
4. Установка УЗО и групповых автоматов. Расставляю модули по схеме (40 мин).

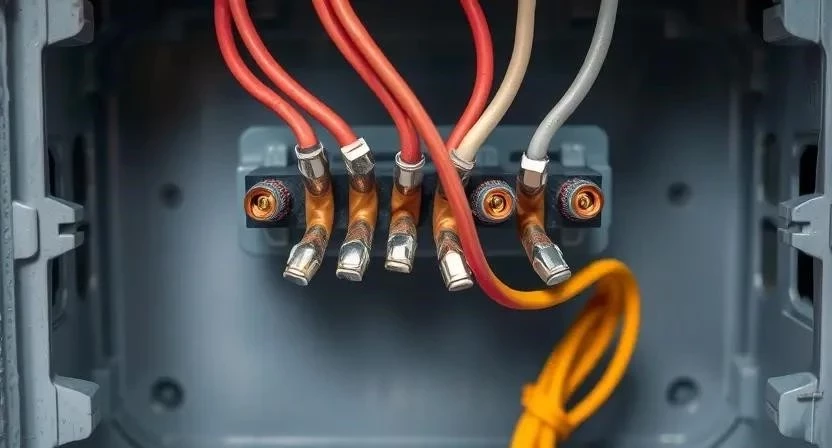

5. Подключение шин. Монтирую нулевую и заземляющую шины на DIN-рейку (30 мин).
6. Разводка внутри щита. Соединяю автоматы перемычками или гребенкой (1 час).
7. Маркировка. Подписываю каждый автомат: «Свет», «Розетки 1», «Станок» (20 мин).
8. Подключение потребителей. Заводим кабели от линий в щиток и зажимаем в автоматах (1 час).
9. Проверка соединений. Еще раз протягиваю все винты отверткой (30 мин).
10. Первый запуск. Подаю питание и проверяю напряжение мультиметром (15 мин).

Однажды я решил сэкономить время и не стал использовать наконечники на многожильном проводе. Через месяц заметил, что контакт в одном из автоматов начал греться, а изоляция потемнела. Теперь я обжимаю каждую жилу без исключения — это гарантирует плотный контакт и безопасность.

Технические нюансы и требования

Температурный режим в гараже часто колеблется от -20 до +30 градусов. Из-за этого материалы расширяются и сужаются, что может ослабить винтовые зажимы. Для защиты от влажности я выбираю корпус с индексом IP44 или выше. Сечение кабеля подбираю строго по нагрузке: для освещения достаточно 1.5 мм², а для силовых розеток, где будет работать сварочный аппарат или компрессор, ставлю 2.5 мм².

Типичные ошибки при монтаже

Новички часто допускают промахи, которые могут привести к аварии. Я собрал основные моменты, на которых стоит сосредоточиться.

1. Перепутанная полярность. Если перепутать фазу и ноль на входе в УЗО, оно просто не будет работать.
2. Слабый зажим клемм. Плохой контакт вызывает искрение и нагрев провода.
3. Отсутствие заземления. Без него металлический корпус станка может оказаться под напряжением.
4. Перегрузка одной фазы. Подключение всех мощных приборов на один автомат приведет к его постоянному срабатыванию.
5. Дешевая автоматика. Использование безымянных брендов чревато отказом защиты в критический момент.

Расчет затрат на электрощит

Стоимость зависит от выбранного бренда автоматики. Бюджетный вариант (например, IEK) выйдет дешевле, но оптимальный (Schneider Electric или ABB) прослужит десятилетиями без сбоев.

Я всегда рекомендую делать монтаж самостоятельно, если есть базовые знания. Это позволяет не только сэкономить около 5 000 рублей, но и точно знать, где проходит каждый провод в вашем гараже.

Эксплуатация и обслуживание

После завершения работ щиток не стоит забрасывать. Раз в полгода я провожу профилактическую протяжку всех винтовых соединений. Также обязательно нажимаю кнопку «Тест» на УЗО, чтобы убедиться, что защита срабатывает мгновенно. Внутри бокса периодически скапливается пыль, особенно в мастерской, поэтому я аккуратно выдуваю её сжатым воздухом из баллончика.

Сравнение вариантов исполнения

Выбор корпуса зависит от отделки стен. Навесные щиты проще в монтаже и обслуживании, их можно поставить на любую стену. Встраиваемые варианты выглядят аккуратнее, но требуют штробления бетона. Пластиковые корпуса не проводят ток и стоят дешевле, а металлические лучше защищают от механических повреждений, но требуют обязательного заземления самого корпуса.

Ответы на частые вопросы

Какое сечение кабеля выбрать для сварки?
Для сварочного аппарата я рекомендую линию 3х2.5 мм² с отдельным автоматом на 16А. Если аппарат очень мощный, лучше проложить 3х4 мм².

Нужен ли счетчик в гараже?
Это зависит от правил вашего ГСК. Обычно счетчик ставится на вводе в гараж, чтобы разделять оплату электроэнергии между соседями.

Как правильно сделать заземление?
Оптимально забить в землю стальной уголок или специальный контур из медных стержней, соединив его с шиной заземления в щитке.

Можно ли ставить щиток на улице?
Да, но только в специальном герметичном корпусе с классом защиты IP65 и с использованием кабеля для наружной прокладки (например, ВБбШв).

Я однажды попробовал поставить дешевый пластиковый бокс в неотапливаемом гараже. После первой же зимы пластик стал хрупким и треснул при попытке открыть дверцу. С тех пор я использую только качественные ударопрочные полимеры или металл.

Меры безопасности

Работа с электричеством не прощает ошибок. Перед любым действием в щитке я полностью отключаю вводной автомат и проверяю отсутствие напряжения индикатором. Всегда использую диэлектрические перчатки и работаю в сухой обуви. При работе с перфоратором обязательно надеваю защитные очки и респиратор, чтобы бетонная крошка не попала в глаза и легкие. Категорически запрещено работать под напряжением или использовать инструменты с поврежденной изоляцией.
