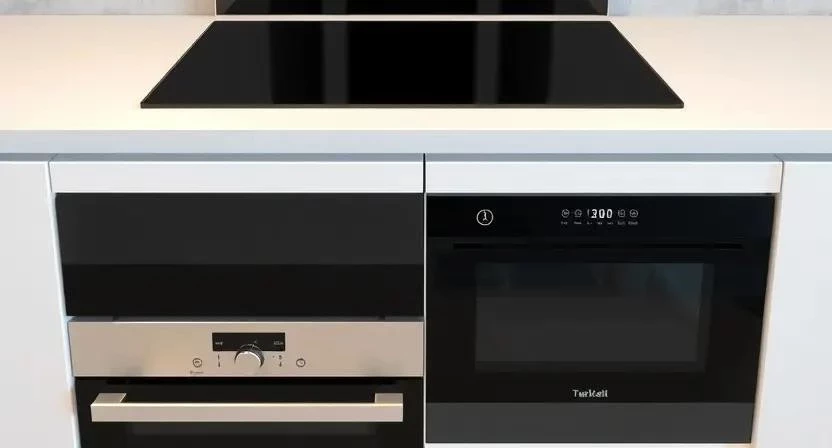

Установка мощной кухонной техники требует создания отдельной силовой линии от электрощита. Ошибка в расчетах сечения провода или неправильный выбор автомата приводит к перегреву кабеля и риску пожара. Монтаж такой линии обходится в среднем от 5 000 до 15 000 рублей за материалы, а время работы занимает от 4 до 8 часов. Правильное подключение варочной панели и духового шкафа гарантирует стабильную работу приборов без выбивания пробок. Это решение подходит как владельцам нового жилья, так и тем, кто обновляет технику в старом фонде.
Особенности подготовки к электромонтажу
Задача считается средней по сложности. Она требует базовых навыков работы с электрикой и понимания принципов распределения нагрузки. Я всегда советую делать прокладку кабеля до чистовой отделки стен. Если техника меняется в готовом ремонте, придется использовать кабель-каналы. Весь процесс от разметки до первого включения обычно занимает один рабочий день.
Подбор необходимых материалов

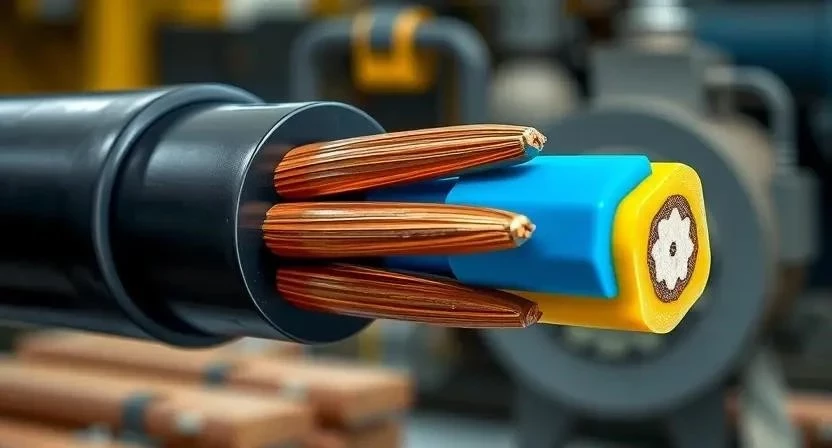

Для надежной работы техники нельзя использовать обычные бытовые провода. Нужен медный кабель с негорючей изоляцией. Я рекомендую марку ВВГнг-LS. Сечение выбирается исходя из суммарной мощности приборов. Для большинства современных панелей подходит сечение 4 или 6 мм².

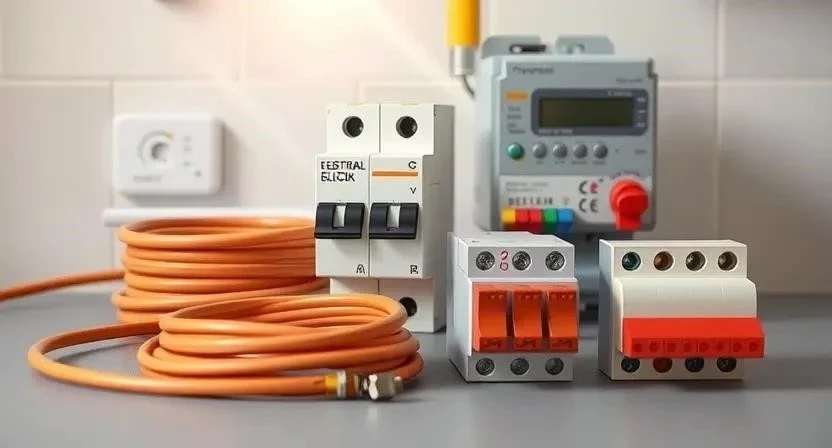

- Кабель ВВГнг-LS 3х4 или 3х6 — основной силовой провод.
- Автоматический выключатель — защита от короткого замыкания.
- УЗО (устройство защитного отключения) — защита людей от удара током.
- Силовая розетка на 32А или клеммная колодка — точка соединения.
- Гофрированная труба ПВХ — защита кабеля в стене.
- Клеммы WAGO или наконечники НШВИ — для надежного контакта.
- Подрозетник — основа для установки розетки.
- Изолента или термоусадка — дополнительная изоляция.
| Материал | Характеристика | Примерное количество | Средняя цена |
|---|---|---|---|
| Кабель ВВГнг-LS 3х6 | Медь, негорючий | 10-20 метров | 150-250 руб/м |
| Автомат | 16А — 32А (тип C) | 1 шт. | 300-600 руб. |
| УЗО | 30мА, 40А | 1 шт. | 800-1500 руб. |
| Гофра | Диаметр 20 мм | 10-20 метров | 30-60 руб/м |
| Клеммная коробка | Пластик, IP44 | 1 шт. | 200-400 руб. |
Инструментарий для работы
Без специального инструмента монтаж превратится в мучение. Я использую профессиональный стриппер, чтобы не повредить жилы кабеля при зачистке. Для проверки напряжения обязательно нужен индикатор или мультиметр.
- Отвертки (крестовая и плоская) — затяжка клемм.
- Кусачки/бокорезы — обрезка провода.
- Стриппер — быстрая зачистка изоляции.
- Мультиметр — проверка целостности линии и напряжения.
- Индикатор напряжения — поиск фазы.
- Перфоратор — штробление стен.
- Штроборез с пылесосом — создание ровных каналов под кабель.
Организация рабочего пространства
Безопасность превыше всего. Первым делом я полностью отключаю электроэнергию в щитке. Проверяю отсутствие напряжения индикатором на каждом проводе. Все рабочие поверхности на кухне накрываю пленкой. Это избавляет от долгой уборки бетонной пыли после штробления.
Подготовка линии электропередачи
Старая алюминиевая проводка не выдержит мощность электроплиты. Она просто расплавится. Я рассчитываю сечение кабеля по формуле суммарной мощности: складываю кВт панели и духовки. Затем прокладываю новую линию от щитка. Делаю штробы строго вертикально или горизонтально. Устанавливаю подрозетники на глубине 4-5 см от поверхности стены. Перед заделкой штроб проверяю кабель на обрыв.
Пошаговый процесс подключения
Действую строго по технологии, чтобы избежать перегрева контактов. Каждый этап требует внимания.
- Расчет мощности и выбор кабеля (30 мин). Определяю общую нагрузку. Для 7-8 кВт выбираю кабель 3х6 мм².

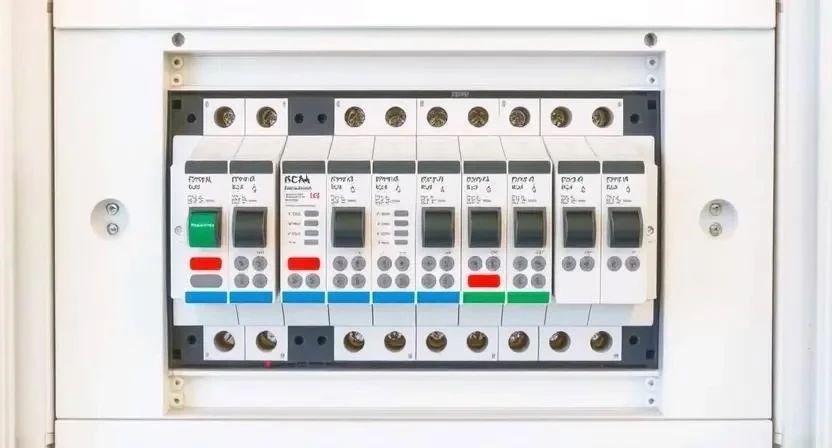

- Установка защиты (1 час). Монтирую в щиток автомат и УЗО. Это база безопасности.
- Прокладка кабеля (4-6 часов). Протягиваю провод в гофре от щитка до кухни.
- Монтаж точки подключения (1 час). Устанавливаю силовую розетку или клеммную коробку.
- Подключение варочной панели (30 мин). Соединяю фазу, ноль и землю согласно схеме прибора.
- Подключение духового шкафа (30 мин). Подвожу питание к духовке. Использую отдельные клеммы.
- Проверка фазировки (20 мин). С помощью мультиметра проверяю, что земля на своем месте.
- Тестирование (20 мин). Включаю конфорки и нагрев духовки на максимум.
Я однажды столкнулся с тем, что заказчик решил сэкономить и поставил кабель 2.5 мм² на панель 7 кВт. Через неделю изоляция начала плавиться. Пришлось все переделывать. Теперь я всегда настаиваю на сечении не менее 4 мм² для таких нагрузок.
Технические нюансы и стандарты
Все работы выполняю по ПУЭ и ГОСТ. Главное правило: никаких соединений скруткой внутри стены. Только клеммники или пайка с изоляцией. Медь с алюминием соединять напрямую запрещено — возникнет электрохимическая коррозия. Я всегда использую специальные переходные клеммы, если старый щиток алюминиевый.
Важный лайфхак: для многожильных проводов обязательно обжимаю концы наконечниками НШВИ. Без них винт автомата просто перерезает тонкие жилы, создавая точку перегрева.
Типичные ошибки новичков
Многие пытаются сэкономить на заземлении. Это опасно. Корпус плиты может оказаться под напряжением при утечке тока.
- Малое сечение провода. Ведет к падению напряжения и пожару.
- Отсутствие УЗО. Риск поражения током при попадании влаги в технику.
- Плохая затяжка винтов. Плохой контакт вызывает искрение и оплавление пластика.
- Игнорирование цветов. Перепутал фазу с землей — прибор может сгореть или ударить током.
- Подключение в одну розетку. Перегрузка бытовой розетки на 16А приводит к ее выгоранию.
Я помню случай, когда клиент подключил духовку через обычный удлинитель. Розетка почернела за два часа работы. Никогда не используйте переходники для мощной техники!
Смета на выполнение работ
Стоимость зависит от длины линии и сложности штробления. Своими руками можно сэкономить на оплате услуг электрика.
| Статья расходов | Кол-во | Цена за ед. | |
|---|---|---|---|
| Кабель ВВГнг-LS 3х6 | 15 м | 200 руб. | 3000 руб. |
| Автомат + УЗО | комплект | 1500 руб. | 1500 руб. |
| Расходники (гофра, клеммы) | — | 1000 руб. | 1000 руб. |
| Работа мастера | — | 6000 руб. | 6000 руб. |
| Всего | — | — | 11500 руб. |
| Вариант | Затраты | Срок | Результат |
|---|---|---|---|
| Своими руками | 5500 руб. | 1-2 дня | Экономия, риск ошибок |
| С мастером | 11500 руб. | 1 день | Гарантия, безопасность |
Эксплуатация после монтажа
После проверки работоспособности технику можно использовать сразу. Я рекомендую раз в год проверять затяжку винтовых соединений в щитке. От вибраций и перепадов температур контакты могут ослабнуть. Соблюдайте правила эксплуатации: не включайте все конфорки и духовку на максимум одновременно, если сеть в доме старая.
Варианты схемы подключения
Существует несколько подходов к организации питания. Выбор зависит от бюджета и планировки кухни.
| Метод | Плюсы | Минусы | Рекомендация ПУЭ |
|---|---|---|---|
| Силовая розетка (32А) | Легкая замена техники | Дорогая розетка | Для мощности до 7 кВт |
| Клеммная коробка | Максимальная надежность | Сложный демонтаж | Для мощности свыше 7 кВт |
| Раздельные линии | Нет перегрузок | Больше кабеля и автоматов | Идеальный вариант |
| Общая линия | Экономия материалов | Риск перегрузки кабеля | Только при сечении 6 мм² |
| Шина в щитке | Простота монтажа | Требует места в щите | Стандарт для новостроек |
Ответы на частые вопросы
- Какое сечение кабеля нужно для варочной панели 7 кВт? Оптимально 4 мм², но я рекомендую 6 мм² для запаса прочности.
- Можно ли подключить варочную панель и духовой шкаф к одной розетке? Нет, обычная розетка рассчитана на 3.5 кВт. Она расплавится.
- Обязательно ли устанавливать УЗО? Да, это единственный способ защитить человека от удара током при пробое изоляции.
- Как проверить, правильно ли подключен заземляющий провод? С помощью мультиметра: замеряем напряжение между фазой и землей (должно быть ~230В) и между нулем и землей (должно быть близко к 0В).
- Что делать, если старая проводка не выдерживает нагрузку? Только прокладывать новую выделенную линию от щитка.
- Чем отличается УЗО от автоматического выключателя? Автомат защищает кабель от перегрузки и КЗ, а УЗО защищает людей от утечки тока.
- Можно ли использовать алюминиевый кабель? Категорически нет. Он хрупкий и имеет высокое сопротивление.
- Какая вилка нужна для варочной панели? Обычно панели подключаются без вилки, напрямую через клеммы. Если нужна вилка, то только силовая на 32А.
- Где должен находиться автомат для варочной панели? В главном распределительном щите квартиры.
- Как подключить варочную панель без вилки? Через клеммную колодку или специальные зажимы, соблюдая маркировку L (фаза), N (ноль) и PE (земля).
Я часто слышу от клиентов, что можно обойтись без заземления, если в доме его нет. В таком случае я устанавливаю УЗО с повышенной чувствительностью. Это не заменяет землю, но может спасти жизнь при аварии.
