Сборка электрощита требует предельной точности в каждом соединении. Ошибка в затяжке одного винта может привести к перегреву всей группы автоматов. Обжимка одного среднего щита обычно занимает от 2 до 5 часов работы. Правильно установленные наконечники НШВИ для электрощита гарантируют, что многожильный провод не расплющится под давлением зажимного механизма. Это основа долговечности всей электрики в доме.
Особенности подготовки к электромонтажным работам
Работа с электрикой считается задачей средней сложности. Она требует базовых навыков владения инструментом и понимания схем. Я всегда начинаю с полной проверки отсутствия напряжения на всех вводных линиях. Безопасность здесь на первом месте: используйте диэлектрические перчатки и защитные очки. Помните, что любая неосторожность при работе с током может быть фатальной.
Подбор необходимых расходных материалов

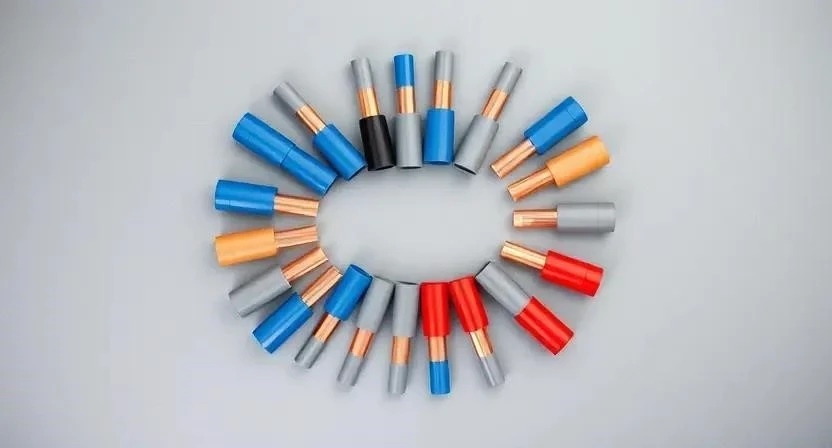

Для качественной сборки нужно заранее закупить наконечники разных сечений. Я обычно беру с запасом 15-20%, так как мелкие детали часто теряются или портятся при неудачном обжиме. На один автоматический выключатель уходит два наконечника. Покупать их лучше в специализированных магазинах электротехники или крупных строительных центрах.
- Наконечники НШВИ 1.5 мм² (для освещения)
- Наконечники НШВИ 2.5 мм² (для розеточных групп)
- Наконечники НШВИ 4 мм² (для мощных потребителей)
- Наконечники НШВИ 6 мм² (для вводных линий)
- Цветные изоляционные воротнички (для маркировки)
- Медные многожильные провода ПВВ
- Маркировочные бирки для кабелей
- Защитные колпачки для неиспользуемых клемм
Для удобства подбора используйте следующую таблицу:
| Сечение провода (мм²) | Цвет изоляции НШВИ | Типичное применение | Рекомендуемый зажим | Примерная цена за 100 шт. |
|---|---|---|---|---|
| 1.5 | Белый/Красный | Освещение | Винтовой | 150-250 руб. |
| 2.5 | Синий | Розетки | Пружинный/Винтовой | 200-300 руб. |
| 4 | Серый | Кондиционеры, плиты | Винтовой | 300-450 руб. |
| 6 | Черный | Ввод в щит | Винтовой | 400-600 руб. |
| 10 | Желтый | Магистральные линии | Винтовой | 500-800 руб. |

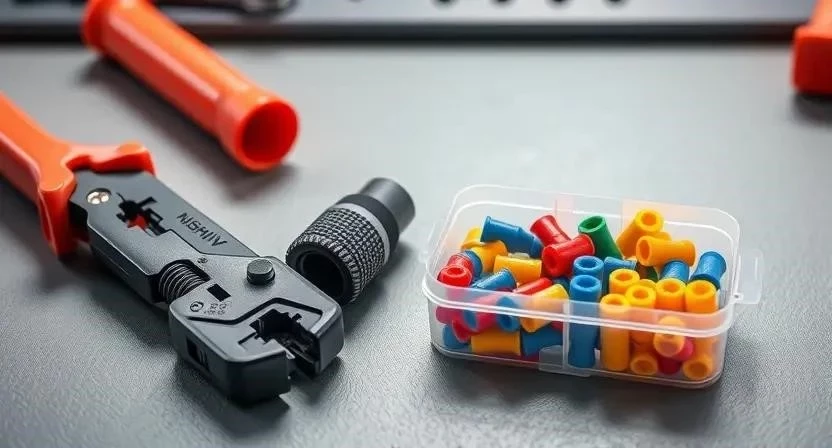

Инструментарий для обжима и зачистки
Качественный контакт зависит от инструмента. Я считаю, что экономить на кримпере — плохая идея. Дешевые модели часто гнут гильзу вместо того, чтобы сжать ее равномерно. Стриппер позволяет снять изоляцию, не повреждая медные жилки, что критически важно для надежного соединения.
- Саморегулирующийся пресс-клещ (кримпер) — основной инструмент
- Стриппер для зачистки изоляции (автоматический или ручной)
- Бокорезы для аккуратной обрезки жил
- Набор диэлектрических отверток (PH, PZ, плоские)
- Фонарь с направленным светом
- Маркер для разметки кабелей
- Уровень для выравнивания щита
Если вам нужно собрать один щит раз в жизни, аренду профессионального кримпера выйдет дешевле. Однако для постоянной работы покупка своего набора окупается за пару заказов.
Организация рабочего пространства
Рабочее место должно быть чистым и хорошо освещенным. Я обычно раскладываю все детали на светлом столе или специальном коврике. Это помогает сразу заметить упавший наконечник или обрывок изоляции. Пол обязательно застилаю пленкой или картоном. Мелкие обрезки медного провода очень коварны — они впиваются в подошву или могут попасть в глаза.
Правильная подготовка кабеля к обжиму

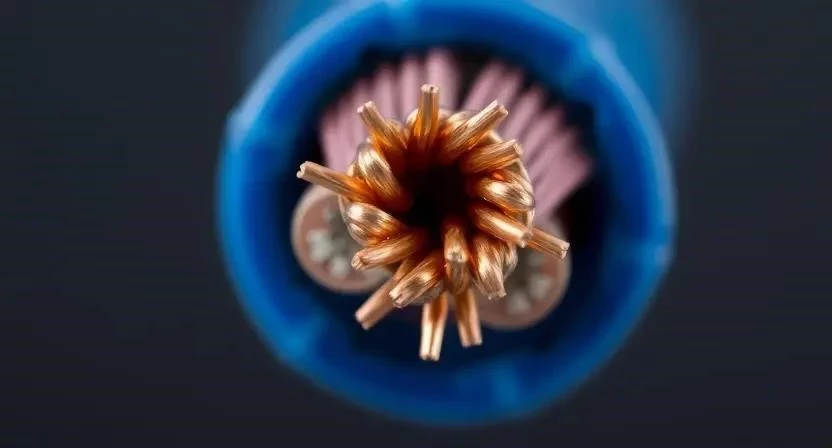

Зачистка изоляции — самый ответственный момент. Длина зачистки должна строго соответствовать глубине гильзы наконечника. Если оставить слишком длинный хвост, голый провод окажется под зажимным винтом, что опасно. Если зачистить слишком мало, изоляция попадет внутрь гильзы, и контакт будет неплотным.
Я однажды столкнулся с ситуацией, когда зачистил провод слишком длинно. В итоге изоляция оказалась зажата винтом автомата, а часть жилы осталась снаружи. Это привело к искрению при нагрузке. Теперь я всегда проверяю длину зачистки по самому наконечнику перед обжимом. После зачистки обязательно удаляю окислы с меди, если провод долго лежал открытым.
Пошаговый процесс установки наконечников
- Подбор размера (1 мин). Выбираю наконечник, который строго соответствует сечению жилы.
- Зачистка (30 сек). Снимаю изоляцию стриппером на длину 8-10 мм (в зависимости от модели НШВИ).
- Формирование пучка (10 сек). Аккуратно собираю все медные жилки пальцами, чтобы ни одна не выбилась из общего ряда.
- Вставка (10 сек). Вставляю провод в гильзу до самого упора, пока изоляция не коснется пластикового воротничка.
- Позиционирование (10 сек). Размещаю наконечник в соответствующем гнезде пресс-клещей.
- Обжим (5 сек). Сжимаю ручки кримпера с усилием до полного срабатывания механизма.
- Контроль (10 сек). Визуально проверяю, чтобы гильза была деформирована равномерно, а провод не выскочил.
- Монтаж в клемму (20 сек). Вставляю обжатый наконечник в зажим автомата или шины до упора.
- Затяжка (30 сек). Закручиваю винт с умеренным усилием.
- Тест на вырыв (10 сек). Слегка дергаю провод рукой — он должен сидеть мертво.
- Маркировка (30 сек). Надеваю бирку с названием линии (например, «Кухня розетки»).
- Финальная проверка (10 мин). Проверяю все соединения в щите еще раз перед закрытием дверцы.
Технические нюансы и секреты мастера
Температурный режим в щите может меняться при больших нагрузках. Поэтому важно использовать наконечники из луженой меди — они не окисляются. Я заметил, что перетяжка винта на мягком металле вредна. Если пережать винт, он может деформировать гильзу или даже сорвать резьбу, что приведет к ослаблению контакта со временем.
На выполнение обжимки всех линий в стандартном щите у меня уходит около 3 часов. Главное — не торопиться на этапе зачистки. Совместимость материалов должна быть полной: медный провод — медный наконечник. Использование алюминиевых гильз на меди категорически запрещено из-за гальванической пары.
Типичные ошибки при монтаже
- Неверный размер. Использование наконечника 2.5 мм² для провода 1.5 мм² создает пустоты внутри, что ведет к нагреву.
- Недожим. При использовании дешевых пассатижей вместо кримпера гильза не сжимает жилы плотно.
- Пережим. Слишком сильное давление может перерезать тонкие медные жилки.
- Длинная зачистка. Голый провод под винтом — прямой путь к короткому замыканию.
- Обжим пассатижами. Это самая грубая ошибка новичка; контакт получается точечным и ненадежным.
Расчет затрат на сборку
Стоимость материалов для щита зависит от количества групп. Для среднего щита на 12-24 модуля расчет будет примерно таким:
| Наименование | Кол-во (шт) | Цена за ед. (средняя) | |
|---|---|---|---|
| НШВИ 1.5 мм² | 40 | 2 руб. | 80 |
| НШВИ 2.5 мм² | 60 | 3 руб. | 180 |
| НШВИ 4-6 мм² | 20 | 5 руб. | 100 |
| Кримпер (бюджетный) | 1 | 1500 руб. | 1500 |
| Стриппер | 1 | 800 руб. | 800 |
Сравним затраты на работу:
| Параметр | Своими руками | Работа мастера | Экономия/Разница |
|---|---|---|---|
| Материалы | ~2700 руб. | ~2700 руб. | 0 руб. |
| Оплата труда | 0 руб. | 5000-12000 руб. | 5000-12000 руб. |
| Время | 1-2 дня (с обучением) | 4-6 часов | Мастер быстрее |
| Гарантия | Личная ответственность | Договорная | Риск при DIY |
Обслуживание после запуска
Электрика не бывает вечной. Я рекомендую проверить затяжку всех винтов через полгода после начала эксплуатации. Медь имеет свойство «течь» под давлением, особенно при перепадах температур. Признаком ослабления контакта является характерное потрескивание или изменение цвета изоляции у клеммы (потемнение). Срок службы правильно обжатых наконечников составляет десятки лет.
Альтернативные способы соединения
Некоторые мастера до сих пор используют лужение или прямой зажим. Я пробовал лудить провода в старых проектах, но это очень медленно. При затяжке винта припой размягчается, и соединение может ослабнуть. Гильзы ГМЛ подходят для более мощных сечений и других типов соединений, но для автоматов НШВИ — золотой стандарт.
| Метод | Надежность | Скорость монтажа | Цена | Безопасность |
|---|---|---|---|---|
| НШВИ | Высокая | Быстро | Низкая | Максимальная |
| Прямой зажим | Низкая | Очень быстро | Бесплатно | Низкая (риск обрыва жил) |
| Лужение | Средняя | Медленно | Средняя | Средняя (риск перегрева) |
| Гильзы ГМЛ | Очень высокая | Средне | Средняя | Высокая |
| Скрутка (в щите) | Критически низкая | Быстро | Бесплатно | Опасно |
Ответы на частые вопросы
Можно ли обжимать НШВИ пассатижами?
Категорически нет. Пассатижи создают овальный, неравномерный зажим, который не обеспечивает плотного контакта всех жил. Это приведет к нагреву.
Что будет, если взять наконечник большего сечения?
Внутри останется воздух. Зажимной винт может просто смять гильзу, не зафиксировав провод. Контакт будет нестабильным.
Нужно ли лудить провод перед установкой НШВИ?
Нет, это лишняя работа. НШВИ созданы для зажима чистой меди. Припой только ухудшит механическую прочность соединения.
Какой кримпер лучше: с трещоткой или без?
С трещоткой. Он гарантирует, что вы не отпустите ручки, пока не будет достигнуто необходимое усилие сжатия.
Как понять, что обжим выполнен правильно?
Гильза должна плотно облегать провод без люфта, а при попытке вытянуть провод рукой он не должен смещаться.
Можно ли использовать НШВИ для одножильного провода?
Нет, для одножильного провода (ПВ-1, ВВГ) наконечники не нужны — винт зажимает монолитную жилу напрямую.
Влияют ли наконечники на сопротивление цепи?
При правильном обжиме влияние ничтожно. Напротив, они предотвращают рост сопротивления из-за окисления или обрыва отдельных жилок.
Как часто нужно проверять контакты в щите?
Первая проверка — через 6 месяцев, затем раз в 2-3 года, особенно если в доме есть мощные приборы (электрокотлы, плиты).
