Поиск и устранение утечки тока в электропроводке

Постоянное срабатывание УЗО сигнализирует о наличии утечки тока на землю или серьезном повреждении изоляции. Поиск утечки тока в электропроводке в среднем занимает от 2 до 6 часов, в зависимости от количества групп в щитке. Стоимость вызова квалифицированного электрика для диагностики начинается от 2500 рублей, но при наличии базовых инструментов задачу можно решить самостоятельно. Правильный подход к диагностике позволяет избежать дорогостоящей замены всей сети.

Оценка сложности и требования к безопасности

Диагностика электросети относится к работам средней сложности. Для успешного поиска неисправности требуются базовые навыки работы с мультиметром и понимание принципа работы распределительного щита. Я всегда напоминаю, что работа под напряжением смертельно опасна, поэтому все замеры сопротивления проводятся только при полном обесточивании линии.

Если вы видите обгоревшие провода в щитке или чувствуете запах гари, который не исчезает после выключения автоматов, немедленно вызывайте профессионала. Самостоятельный поиск оправдан, когда УЗО срабатывает периодически или при включении конкретных приборов. Время выполнения полной диагностики квартиры с 3-4 группами обычно составляет около 3 часов.

Расходные материалы для ремонта

Для устранения найденной неисправности потребуется минимальный набор материалов. Чаще всего проблема кроется в плохом контакте или поврежденном участке кабеля.

• Изолента ПВХ (черная, синяя, желто-зеленая) — 3 рулона;
• Клеммники Wago (разных номиналов) — 20 шт.;
• Провод ВВГнг-LS 3×2.5 (для замены участка) — 2-5 метров;
• Стяжки нейлоновые для кабеля — 50 шт.;
• Очиститель контактов в аэрозоле — 1 баллон;
• Термоусадочные трубки — 1 набор;
• Маркер перманентный для пометки линий — 1 шт.;
• Силиконовый герметик (для уличных розеток) — 1 туба.

Инструменты для диагностики

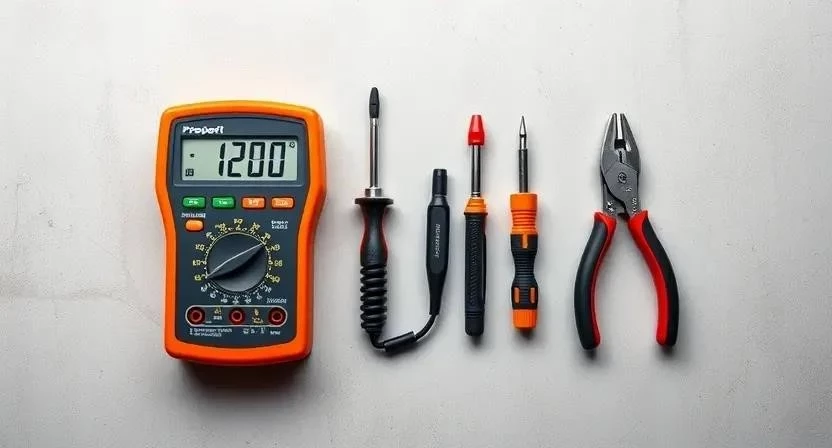

Без специального оборудования найти утечку практически невозможно. Я использую проверенный набор, который позволяет точно определить место пробоя изоляции.

Организация рабочего пространства

Перед началом работы обеспечьте свободный доступ к электрощиту и всем розеткам в помещении. Сдвиньте мебель, которая закрывает распределительные коробки. Обязательно отключите все электроприборы из сети физически — просто выключить их кнопкой недостаточно, так как блок питания может иметь внутреннюю утечку.

Для работы в щитке используйте мощный фонарь, так как при отключении питания в помещении станет темно. Соблюдайте правила электробезопасности: используйте диэлектрический коврик или сухую обувь на резиновой подошве. Я всегда проверяю отсутствие напряжения индикаторной отверткой на каждом контакте перед тем, как прикоснуться к нему рукой.

Первичный осмотр сети

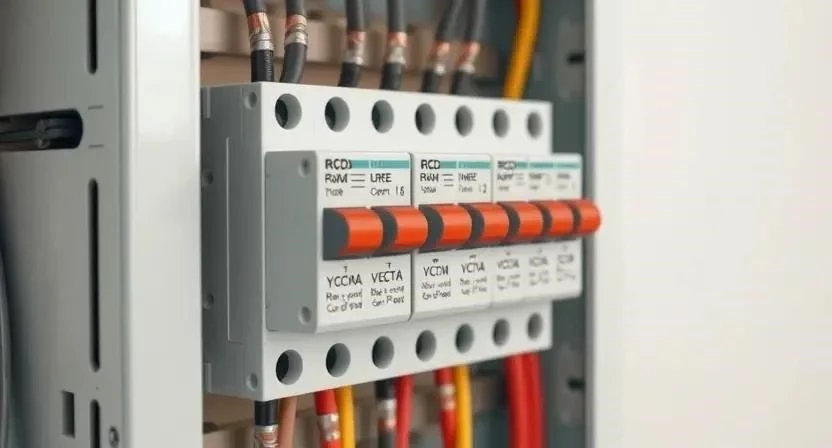

Визуальный осмотр позволяет отсечь до 30% очевидных проблем. Я начинаю с изучения распределительного щита: ищу следы оплавления изоляции, потемневшие контакты или капли воды на корпусе УЗО. Влага в щитке — самая частая причина ложных срабатываний.

Затем проверяю все розетки и выключатели. Если розетка установлена в ванной или на кухне, осматриваю ее на предмет конденсата или попадания брызг. Я помню, как в одном из проектов обнаружил оплавленный контакт в распределительной коробке, который просто закрасили обоями — это была классическая ошибка предыдущих жильцов, приведшая к постоянным выбиваниям защиты.

Пошаговый алгоритм поиска утечки тока

1. Полное обесточивание сети (5 минут). Выключите вводной автомат. Это необходимо для безопасного демонтажа приборов и замера сопротивления.
2. Отключение потребителей (15-20 минут). Выньте вилки всех приборов из розеток. Оставьте сеть абсолютно пустой.
3. Первичный запуск УЗО (2 минуты). Попробуйте включить УЗО при пустой сети. Если оно все равно выбивает — проблема в самой проводке или в самом устройстве.
4. Поочередное включение групп (10 минут). Если УЗО держится, начинайте по одному включать автоматические выключатели, которые стоят после него. Тот автомат, при включении которого УЗО сработает, и указывает на проблемную линию.
5. Локализация проблемной линии (15 минут). Теперь вы знаете, в какой комнате или на какой группе (например, «кухня» или «свет») произошла утечка.
6. Тестирование приборов (20-30 минут). Поочередно включайте в розетки проблемной линии электроприборы. Однажды я потратил три часа, ища утечку, а оказалось, что в старый чайник попала вода. После его отключения УЗО перестало выбивать моментально.
7. Проверка изоляции мультиметром (30-60 минут). При выключенном питании замерьте сопротивление между фазным/нулевым проводом и заземляющим. Значение должно быть очень высоким (в МОм). Низкое сопротивление говорит о пробое изоляции.
8. Ревизия распределительных коробок (40-60 минут). Вскройте коробки в проблемной зоне. Ищите следы влаги, окисление меди или перебитые жилы кабеля.
9. Контроль заземления (20 минут). Проверьте надежность крепления заземляющего проводника. Плохой контакт или «перехлест» нуля с землей часто приводят к срабатыванию защиты.
10. Проверка работоспособности УЗО (2 минуты). Нажмите кнопку «Тест» на самом устройстве. Если оно не срабатывает или, наоборот, не включается даже в пустой сети, устройство неисправно и требует замены.
11. Устранение дефекта (30-120 минут). Замените поврежденный участок кабеля, пережмите контакты в клеммниках или замените неисправную розетку.
12. Финальный запуск (10 минут). Включите УЗО, затем по очереди все автоматы и приборы. Убедитесь, что система работает стабильно под нагрузкой.

Технические нюансы и особенности

На работу УЗО сильно влияет влажность воздуха. В дождливую погоду или при высокой влажности в помещении сопротивление изоляции падает, что может вызвать срабатывание чувствительного устройства. Я заметил, что в дождливую погоду УЗО в гараже срабатывает чаще из-за конденсата в уличных розетках, даже если они закрыты пластиковыми крышками.

Также стоит учитывать тип нагрузки. Современные блоки питания компьютеров и инверторы имеют встроенные фильтры, которые создают небольшие естественные токи утечки. Если на одно УЗО «повесить» слишком много такой техники, суммарная утечка превысит порог срабатывания (обычно 30 мА), и защиту будет выбивать без всякой поломки.

Типичные ошибки при диагностике

1. Попытка заблокировать рычаг УЗО в верхнем положении силой — это может привести к пожару.
2. Игнорирование заземления при поиске утечки — без земли многие утечки просто не будут фиксироваться УЗО до момента вашего прикосновения к корпусу прибора.
3. Использование дешевых китайских мультиметров с низкой точностью, которые показывают «бесконечность» там, где есть реальный пробой.
4. Проверка изоляции под напряжением — это прямой путь к короткому замыканию и порче прибора.
5. Замена УЗО на модель с большим током утечки (например, с 30 мА на 100 мА) в жилых помещениях — это опасно для жизни.

Расчет стоимости ремонта

Самостоятельный поиск неисправности позволяет существенно сэкономить, оплачивая только расходные материалы. Однако при серьезных повреждениях проводки в стенах может потребоваться штробление и замена кабеля.

Правила эксплуатации после ремонта

Чтобы система работала долго, я рекомендую раз в месяц нажимать кнопку «Тест» на УЗО. Это проверяет работоспособность внутреннего механизма. Также раз в год полезно подтянуть винтовые контакты в электрощите, так как от перепадов температур медь «плывет», и контакт ослабевает, что ведет к нагреву.

Срок службы качественного УЗО составляет около 10-15 лет, но при частых срабатываниях из-за коротких замыканий механизм может износиться быстрее. Старайтесь не перегружать одну линию мощными приборами (стиральная машина, бойлер, посудомойка должны быть на разных группах).

Альтернативные решения при частых сбоях

Если утечки возникают из-за особенностей техники (инверторы, старые моторы), рассмотрите установку дифференциальных автоматов. Они совмещают в себе функции автомата и УЗО, занимая меньше места в щитке и работая более стабильно.

Другой эффективный метод — разделение сети на большее количество групп. Чем меньше приборов подключено к одному УЗО, тем проще найти виновника сбоя и тем ниже вероятность суммарной утечки. В крайнем случае, если проводка старая (алюминий), единственным надежным выходом будет ее полная замена на медный кабель ВВГнг-LS.

Часто задаваемые вопросы (FAQ)

Почему УЗО выбивает даже без включенных приборов?
Это означает, что утечка происходит непосредственно в кабеле (пробой изоляции, попадание воды в коробку) или само УЗО вышло из строя.

Можно ли просто заменить УЗО на более мощное?
Если речь о токе утечки (например, с 10 мА на 30 мА), то можно, но не выше 30 мА для розеток, иначе защита перестанет спасать человека от удара током.

Что делать если УЗО не включается вообще?
Проверьте, не зажата ли кнопка «Тест». Если нет — значит, в сети есть «жесткое» короткое замыкание или критическая утечка, которую нужно искать по алгоритму выше.

Чем отличается утечка тока от короткого замыкания?
Короткое замыкание — это прямой контакт фазы с нулем (огромный ток, срабатывает автомат). Утечка — это ток, уходящий с фазы на землю или через изоляцию (малый ток, срабатывает УЗО).

Как часто нужно проверять УЗО?
Кнопку «Тест» — раз в месяц. Состояние контактов в щитке — раз в год.

Может ли влажность в стенах влиять на работу УЗО?
Да, сырость в стенах снижает сопротивление изоляции кабеля, что вызывает срабатывание защиты, особенно в старых домах.

Можно ли использовать мультиметр вместо мегаомметра?
Для грубого поиска — да. Но мультиметр подает низкое напряжение (9В), которое не может «пробить» микротрещины в изоляции, в то время как мегаомметр подает 500-1000В, выявляя скрытые дефекты.
