Ошибка в выборе толщины жилы приводит к перегреву изоляции и может вызвать пожар. Расчет сечения кабеля для частного дома требует точности, так как замена проводки в готовых стенах обходится в три раза дороже первоначального монтажа. Обычно проектирование сети занимает несколько вечеров, но избавляет от проблем на десятилетия. Я всегда проверяю расчеты дважды, чтобы не переплачивать за лишний металл и не рисковать безопасностью.
Факторы, определяющие цену и выбор кабеля

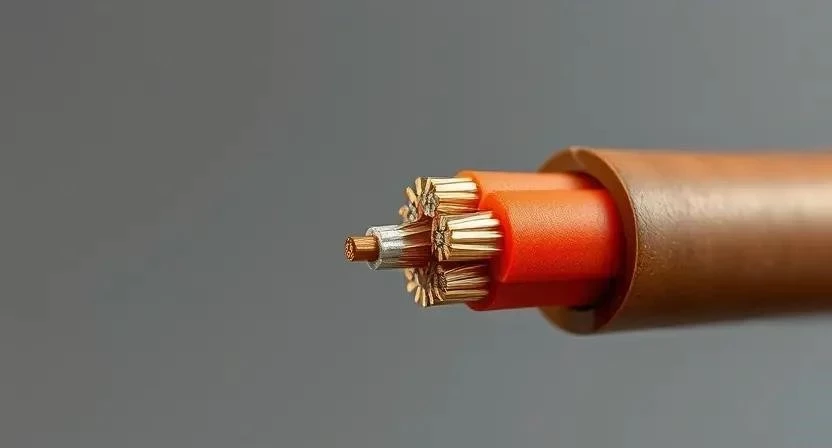

На стоимость и надежность сети влияет прежде всего материал жилы. Медь стоит дороже, но она долговечнее и имеет лучшую проводимость. Алюминий дешевле, однако он хрупок и со временем окисляется, что опасно для частного сектора. Я заметил, что многие пытаются сэкономить на алюминии, а потом тратят больше на обслуживание соединений.
Суммарная мощность всех приборов напрямую диктует сечение. Чем больше ватт потребляет дом, тем толще должен быть провод. Длина линии тоже играет роль. На больших расстояниях происходит падение напряжения, поэтому для дальних построек или гаражей я всегда беру кабель на ступень толще.
Личный опыт: Однажды я проложил слишком тонкий кабель до удаленного садового освещения. В итоге лампы горели в полнакала, когда включался насос. Пришлось перекладывать линию, что стоило мне лишних выходных и пары тысяч рублей.
Алгоритм подбора сечения и расчет нагрузки
Для правильного подбора я использую простую формулу силы тока: I = P / (U * cos φ), где P — мощность в ваттах, U — напряжение 220В, а cos φ — коэффициент мощности (обычно 0.9-1). Важно учитывать коэффициент одновременности. Вы вряд ли включите одновременно все чайники, утюги и кондиционеры в доме.
Процесс подбора выглядит так:
- Составление списка всех электроприборов (1-2 часа).
- Суммирование их мощности по группам (1 час).
- Применение коэффициента одновременности (0.7 для жилых комнат) (30 мин).
- Вычисление силы тока через формулу (30 мин).
- Определение длины самой длинной трассы (1 час).
- Выбор материала (медь или алюминий) (10 мин).
- Подбор сечения по таблице ПУЭ (20 мин).
- Выбор номинала автоматического выключателя (20 мин).

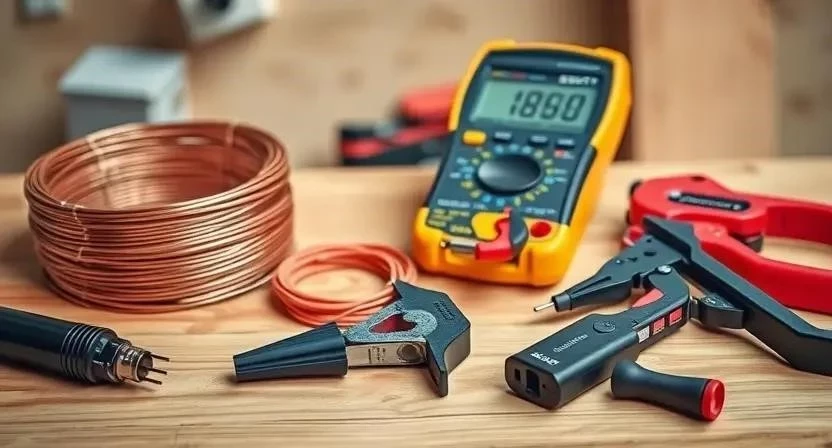

Для работы понадобятся: мультиметр, рулетка, калькулятор, строительный карандаш и схема помещений. Поверхность стен перед прокладкой должна быть очищена от строительного мусора и прогрунтована, если планируется штробление.
| Мощность нагрузки (кВт) | Сила тока (А) | Сечение медного кабеля (мм²) | Макс. нагрузка (кВт) |
|---|---|---|---|
| 1.5 — 2.2 | 7 — 10 | 1.5 | 3.5 |
| 2.5 — 3.5 | 11 — 16 | 2.5 | 5.5 |
| 4.0 — 6.0 | 18 — 27 | 4.0 | 8.0 |
| 7.0 — 10.0 | 32 — 45 | 6.0 | 11.0 |
| 11.0 — 15.0 | 50 — 68 | 10.0 | 17.0 |
Ценовые категории и марки кабеля
Рынок предлагает разные варианты. В эконом-сегменте часто встречаются кабели с заниженным сечением (ТУ вместо ГОСТ), что недопустимо для проводки. Стандартный вариант — проверенный ВВГнг, который не поддерживает горение. Премиум-сегмент — это кабели с улучшенной изоляцией (например, NYM), которые легче монтировать.
- ВВГнг — базовый, надежный, для сухих помещений.
- ВВГнг-LS — с пониженным дымовыделением, идеален для спален.
- NYM — в ПВХ-оболочке, удобен при открытом монтаже.
- ПВС — только для удлинителей, не для стационарной прокладки.
- КГ — гибкий, для временных подключений.
- СВВП — для слаботочных систем и сигнализаций.
- ВВГ-П — плоский кабель, удобен под плинтус.
- СИП — для ввода электричества от столба в дом.
| Марка кабеля | Сечение (мм²) | Эконом (руб/м) | Стандарт (руб/м) | Премиум (руб/м) |
|---|---|---|---|---|
| ВВГнг 3х1.5 | 1.5 | 45 | 60 | 85 |
| ВВГнг 3х2.5 | 2.5 | 65 | 85 | 110 |
| ВВГнг 3х4.0 | 4.0 | 90 | 120 | 160 |
| ВВГнг 3х6.0 | 6.0 | 140 | 180 | 240 |
| ВВГнг 3х10.0 | 10.0 | 210 | 280 | 350 |
Расценки на услуги электромонтажника
Стоимость работы зависит от сложности: штробление в бетоне стоит дороже, чем прокладка в гипсокартоне. Я считал смету и понял, что найм профи экономит время, но требует строгого контроля. Опытный мастер всегда предложит оптимальные маршруты кабеля, чтобы сократить расход материала.
Личный опыт: Однажды я решил сэкономить и нанял дешевого «умельца». Он перепутал фазы в щитке, и мне пришлось переделывать всю сборку. В итоге я заплатил дважды. Теперь доверяю только тем, кто работает по ПУЭ.
| Вид работы | Единица измерения | Средняя цена (руб) | Срок выполнения |
|---|---|---|---|
| Прокладка кабеля в гофре | метр | 150 — 300 | 1 день на 50м |
| Штробление стен (бетон) | метр | 300 — 600 | 1 день на 10м |
| Монтаж розетки/выключателя | шт | 250 — 500 | 30 мин/шт |
| Сборка щитка (до 12 модулей) | комплект | 5000 — 12000 | 1 день |
| Установка заземления | комплект | 7000 — 15000 | 1 день |
Скрытые и сопутствующие траты

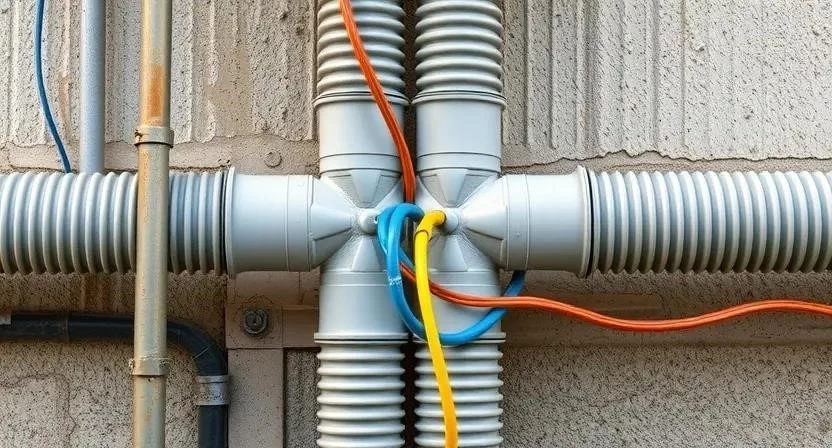

Кабель — это лишь часть расходов. Для защиты и фиксации нужны дополнительные материалы. Я рекомендую не экономить на гофре, так как она защищает провод от грызунов и механических повреждений при отделке.
- Гофрированная труба ПВХ (расход: 1.1 м на 1 м кабеля).
- Клипсы и дюбель-хомуты (1 шт на каждые 50 см).
- Подрозетники (по количеству точек).
- Автоматические выключатели (по количеству групп).
- УЗО или дифавтоматы (для влажных зон).
- Клеммники WAGO или гильзы для обжима.
- Распределительные коробки.
Сравнение затрат для разных площадей
Расход кабеля на дом зависит от количества комнат и точек потребления. В маленьком доме можно обойтись парой линий, в большом — нужно разделять свет, розетки и мощную технику на разные автоматы.
Личный опыт: Делая проводку в студии 60 м2, я понял, что избыточное сечение 4 мм2 для всех розеток — это пустая трата денег. Достаточно 2.5 мм2, а сэкономленные средства лучше вложить в качественный щиток.
| Статья расходов | Дом 60 м² (Эконом) | Дом 150 м² (Стандарт) | Примечание |
|---|---|---|---|
| Кабель (всего) | 15 000 руб | 45 000 руб | ВВГнг-LS |

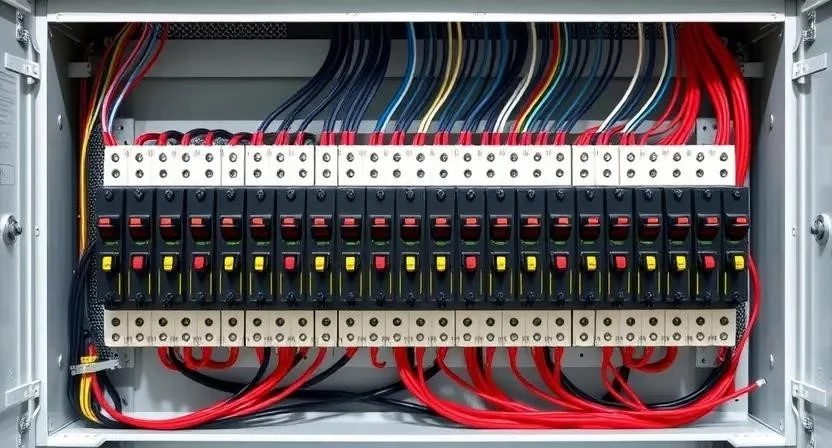

| Автоматика и щит | 7 000 руб | 20 000 руб | Schneider/ABB |
| Расходники (гофра и т.д.) | 4 000 руб | 12 000 руб | ПВХ гофра |
| Работа мастера | 20 000 руб | 60 000 руб | Монтаж под ключ |
| 46 000 руб | 137 000 руб | Ориентировочно |
Лайфхаки по оптимизации расходов
Сэкономить можно без ущерба для безопасности. Главное — грамотное планирование. Я рекомендую объединять маломощные потребители в одну группу, но никогда не объединять кухню и ванную.
- Покупка кабеля бухтами по 100 метров (цена за метр падает на 15-20%).
- Самостоятельный монтаж простых участков (прокладка по потолку).
- Использование стандартных сечений (1.5 и 2.5 мм²) для 90% дома.
- Отказ от избыточного количества распределительных коробок.
- Выбор проверенных брендов среднего сегмента вместо премиум.
Меры безопасности
Электричество не прощает ошибок. Всегда используйте диэлектрические перчатки и индикаторную отвертку. При работе с химией (герметики, очистители) обеспечьте проветривание. Никогда не работайте под напряжением. Если используете стремянку, убедитесь в ее устойчивости. Помните: заземление — это не опция, а обязательное требование безопасности.
Разбор типичных вопросов
Можно ли использовать алюминий?
В современной внутренней проводке — категорически нет. Он слишком хрупкий, соединения ослабевают, что ведет к искрению.
Что будет, если взять сечение больше нужного?
Ничего страшного не случится, сеть будет работать стабильно. Но вы переплатите за материал, а толстый кабель будет сложно завести в стандартный подрозетник.
Как влияет длина кабеля на падение напряжения?
Чем длиннее линия, тем больше сопротивление. Если длина превышает 30-50 метров, сечение нужно увеличить на один шаг (например, с 2.5 до 4 мм²), чтобы приборы работали корректно.
Какой автомат ставить на сечение 2.5 мм²?
Обычно ставят автомат на 16 Ампер. Это защитит кабель от перегрузки, так как его допустимый ток выше, чем номинал автомата.
