Штробление стен под проводку: правила, нормы и оборудование

Электромонтаж в жилом помещении требует создания специальных каналов в стенах для скрытой прокладки кабеля. Правильное штробление стен под проводку позволяет надежно спрятать коммуникации и избежать повреждения кабеля при последующей отделке. Несоблюдение норм СНиП может привести к ослаблению несущих конструкций или короткому замыканию. Обычно работа в стандартной комнате занимает от 2 до 4 дней и обходится в сумму от 5 000 до 15 000 рублей только за работу мастера.

Основные правила и требования к подготовке

Соблюдение строительных норм гарантирует, что стена не даст трещину, а кабель будет лежать безопасно. Основное правило — прокладка кабеля должна идти строго вертикально или горизонтально. Диагональные линии запрещены, так как при будущем монтаже картины или полки можно легко попасть в провод. Расстояние от углов стен и дверных проемов до штробы должно составлять не менее 10–15 см.

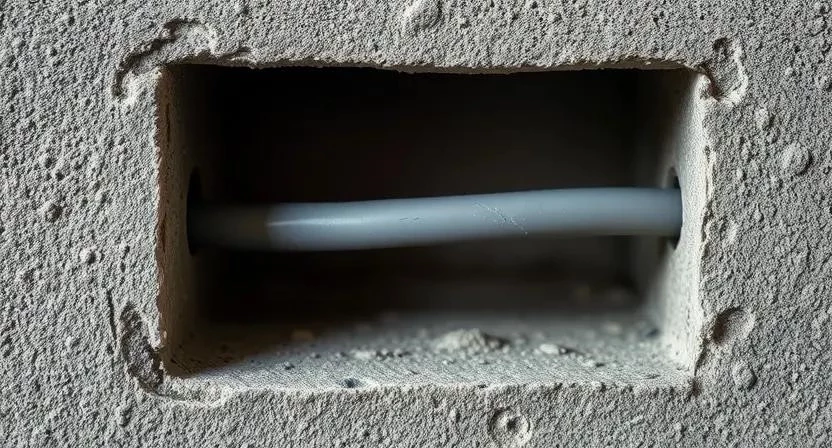

Глубина и ширина канала зависят от диаметра кабеля и материала стены. В бетонных конструкциях стараются не превышать глубину в 2-3 см. Для кирпича допустимо больше, но важно не переусердствовать. Я всегда проверяю, чтобы кабель был полностью утоплен в стену, иначе при шпаклевке останется бугор.

Существуют строгие запреты, которые нельзя игнорировать. Категорически запрещено штробить плиты перекрытия и ригели. Горизонтальные пропилы в несущих стенах большой длины также могут нарушить статику здания. Я рекомендую в таких случаях использовать кабель-каналы или прокладывать провод в стяжке пола.

Тип стены напрямую влияет на выбор оборудования. Бетон требует алмазного реза, кирпич легко поддается перфоратору, а газобетон можно резать даже ручным инструментом. В гипсокартоне штробление не требуется — кабель просто затягивается за листом. Я заметил, что попытка использовать один и тот же бур для бетона и кирпича быстро портит инструмент.

Планирование начинается с детальной схемы. На чертеже отмечаются все розетки, выключатели и распределительные коробки. Затем эти точки переносятся на стену с помощью карандаша и уровня. Важно учитывать будущую мебель, чтобы розетка не оказалась за шкафом.

Перед тем как включить инструмент, необходимо проверить стену детектором проводки. Это спасет от удара током или повреждения старого кабеля, который может быть замурован в стене. Я столкнулся с ситуацией, когда в новой квартире старая проводка шла совершенно хаотично, и без детектора я бы ее перерезал.

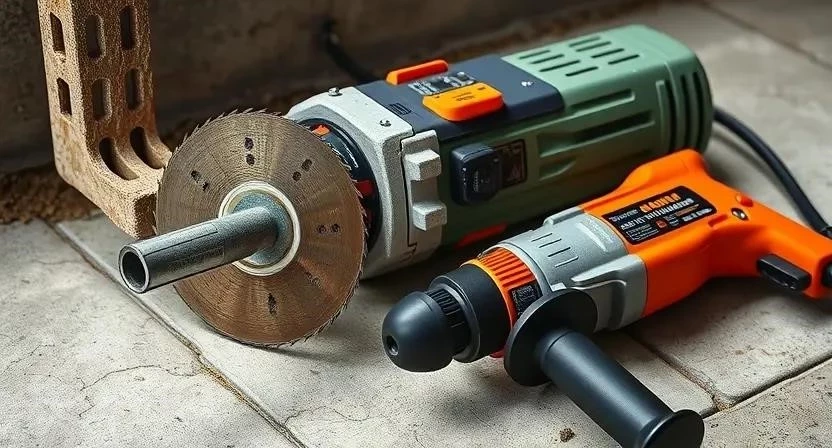

Оборудование для создания штроб

Штроборез — это профессиональный инструмент с двумя дисками и вытяжкой. Он делает два параллельных реза, после чего остается только выбить середину. Это самый чистый и быстрый способ, но оборудование стоит дорого и занимает много места.

Болгарка (УШМ) подходит для тех, кто хочет сэкономить. С алмазным диском она режет любой бетон, но создает невероятное количество пыли. Техника безопасности здесь на первом месте: искры могут вызвать пожар, а осколки диска — тяжелую травму.

Перфоратор используется для выбивания материала или создания штроб в мягких стенах. С помощью специальной лопатки можно делать канавки, но поверхность получается рваной. Я рекомендую использовать его только для финального удаления бетона из пропилов.

Молоток и зубило остаются актуальными для точечных работ или в очень старых домах с рыхлым кирпичом. Это медленно и тяжело, зато не нужно электричество и нет облаков пыли.

Для качественного результата потребуются следующие расходные материалы:

• Алмазные диски по бетону (с учетом износа)
• Буры для перфоратора разного диаметра
• Гипсовая штукатурка для заделки
• Алебастр для быстрой фиксации кабеля
• Кабель ВВГнг-LS (согласно проекту)
• Гофрированная труба (ПВХ)
• Дюбель-хомуты для крепления провода
• Грунтовка глубокого проникновения
• Малярный скотч для разметки

Организация пространства и защита

Подготовка помещения начинается с очистки. Всю мебель нужно вынести или накрыть плотной полиэтиленовой пленкой, закрепив ее скотчем. Пыль от бетона проникает везде, поэтому окна и двери лучше заклеить.

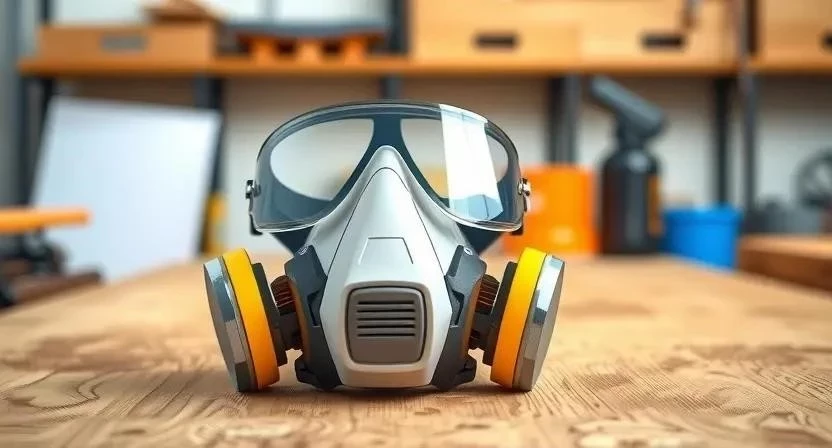

Средства индивидуальной защиты обязательны. Я никогда не начинаю работу без этого набора:

• Защитные очки (плотно прилегающие)
• Респиратор класса FFP2 или FFP3
• Плотные строительные перчатки
• Противошумные наушники
• Спецодежда из плотной ткани
• Обувь на толстой подошве
• Фонарь налобный для темных углов
• Спецмаска для защиты лица при работе с УШМ

Вентиляция играет ключевую роль. Откройте все окна, но поставьте вентилятор так, чтобы он выдувал пыль на улицу, а не разносил ее по квартире. Использование строительного пылесоса, подключенного к инструменту, снижает количество грязи на 90%.

Технология выполнения работ по этапам

Процесс требует системности. Я рекомендую строго следовать этой последовательности, чтобы не переделывать работу дважды.

1. Финальная разметка (30 мин). Наносим линии будущих штроб, отмечаем центры розеток.
2. Создание отверстий (1 час). Сверлим отверстия под подрозетники и распределительные коробки с помощью коронки.
3. Прорезка канавок (4 часа). Болгаркой делаем два параллельных реза. Штроборезом — один проход. Перфоратором — серию отверстий по линии.
4. Удаление материала (3 часа). Выбиваем бетон или кирпич между резами с помощью зубила или перфоратора в режиме удара.
5. Очистка штроб (30 мин). Продуваем каналы компрессором или вычищаем пылесосом.
6. Укладка кабеля (2 часа). Заправляем провод в штробу, стараясь избегать резких перегибов.
7. Фиксация (1 час). Крепим кабель дюбель-хомутами через каждые 30-50 см.
8. Грунтование (1 час). Обрабатываем внутреннюю часть штробы грунтовкой для лучшей адгезии раствора.
9. Заделка раствором (3 часа). Заполняем канал гипсовой смесью или алебастром.
10. Финишное выравнивание (2 часа). Заглаживаем поверхность шпателем вровень со стеной.

При работе с разными материалами есть свои нюансы. В бетоне главное — не задеть арматуру; если диск уперся в металл, нужно немного сместить трассу. В кирпиче штробы получаются быстро, но важно не выбить слишком много материала, чтобы не ослабить кладку. Газобетон режется почти как масло, здесь достаточно ручного штробника.

Однажды я решил сэкономить и штробил бетон обычным перфоратором без пылесоса — за час квартира превратилась в сахарную пудру, а я три дня отмывал окна. С тех пор только промышленный пылесос.

Типичные промахи новичков

Многие пытаются ускорить процесс, игнорируя правила, что приводит к печальным результатам. Я выделил основные ошибки:

1. Нарушение СНиП. Прокладка кабеля по диагонали. В итоге при монтаже полки в стену забивают саморез прямо в провод.
2. Повреждение несущих стен. Слишком глубокие горизонтальные пропилы в панельных домах, что может вызвать трещины в соседних комнатах.
3. Неверный инструмент. Попытка резать бетон обычным зубилом. Это приводит к огромным рваным дырам, которые потом сложно зашпаклевать.
4. Забытая безопасность. Работа без респиратора. Бетонная пыль оседает в легких и вызывает сильный кашель.
5. Плохая заделка. Использование обычного цемента вместо гипса. Цемент дает сильную усадку, и вдоль штробы через месяц появляется трещина.

Я заметил, что при работе с газобетоном обычная ножовка по металлу справляется быстрее, чем тяжелый инструмент, если штроба неглубокая.

Финансовая сторона вопроса

Расходы складываются из стоимости инструмента и материалов. Если оборудование покупать, бюджет вырастет, но инструмент останется в хозяйстве. Аренда штробореза на сутки обойдется дешевле.

Расходные материалы стоят недорого, но их нужно брать с запасом. Алмазный диск затупляется, а штукатурка может уйти больше, если штробы получились шире запланированного.

Сравнение затрат показывает, что самостоятельная работа экономит около 8-12 тысяч рублей с одной комнаты. Однако это требует времени и наличия навыков. Столкнулся с тем, что дешевые алмазные диски засаливаются на арматуре за 10 минут, поэтому теперь беру только профессиональные серии.

Другие способы монтажа кабеля

Если штробить стены нельзя или не хочется, есть альтернативы. Открытая проводка в красивых кабель-каналах или ретро-проводе на изоляторах сейчас в моде. Гофра позволяет быстро проложить кабель, но требует последующего закрытия декоративными панелями. Самый удобный вариант — фальшстены из гипсокартона, где провода свободно гуляют в пустотах без всякого резания бетона.

Разбор популярных вопросов

Можно ли штробить газобетон?
Да, это один из самых простых материалов. Можно использовать даже ручной инструмент, но соблюдайте вертикальность линий.

Какая глубина штробы допустима для розеток?
Обычно 40-50 мм, чтобы подрозетник сидел плотно и не выпирал из стены.

Как уменьшить количество пыли?
Используйте штроборез с пылесосом или прикрепите к болгарке самодельный кожух с трубкой, ведущей в мешок.

Нужно ли согласовывать штробление?
Если вы не затрагиваете несущие конструкции, согласование не требуется. Если режете несущую стену — нужно разрешение от архитектурного бюро.

Как проверить качество штробления?
Приложите правило к стене после заделки. Поверхность должна быть идеально ровной, без просадок и выступов.

Можно ли штробить стену, если за ней проходит газовая труба?
Категорически нельзя. Расстояние от газопровода до электрики должно быть не менее 10-15 см по нормам безопасности.

Влияет ли штробление на прочность стены?
При соблюдении глубины (до 3 см в бетоне) и отсутствии диагональных резов влияние минимально и не критично для здания.
