Организация системы освещения в большом доме часто превращается в проблему, когда приходится обходить все комнаты, чтобы выключить свет перед выходом. Установка мастер-выключателя для света решает эту задачу, позволяя обесточить все группы освещения одним движением. Средняя стоимость материалов для такой системы начинается от 5 000 рублей, а монтаж занимает от одного до двух рабочих дней в зависимости от сложности проводки. Правильно реализованная схема обеспечивает комфорт и экономию электроэнергии.
Подготовка к электромонтажу
Работа с электрикой требует базовых знаний схемотехники и осторожности. Я рекомендую приступать к монтажу только тем, кто уверенно владеет инструментом и понимает принципы работы фазы и нуля. Основная сложность заключается в необходимости перекоммутации существующих линий освещения в распределительном щите. На выполнение всех этапов обычно уходит около 12-15 часов чистого рабочего времени. Оптимально проводить такие работы на этапе чистовой отделки или во время капитального ремонта, чтобы минимизировать повреждения стен.
Перечень необходимых материалов
Для реализации системы потребуется качественная коммутация и силовое оборудование. Я использую только медный кабель с индексом LS (low smoke), так как это стандарт безопасности для жилых помещений. Количество кабеля рассчитывается по фактической длине трассы от места установки клавиши до электрического щитка с запасом 10-15% на изгибы и подключения.
- Мастер-выключатель (одноклавишный, качественный пластик)
- Контактор или силовое реле (с катушкой на 220В)

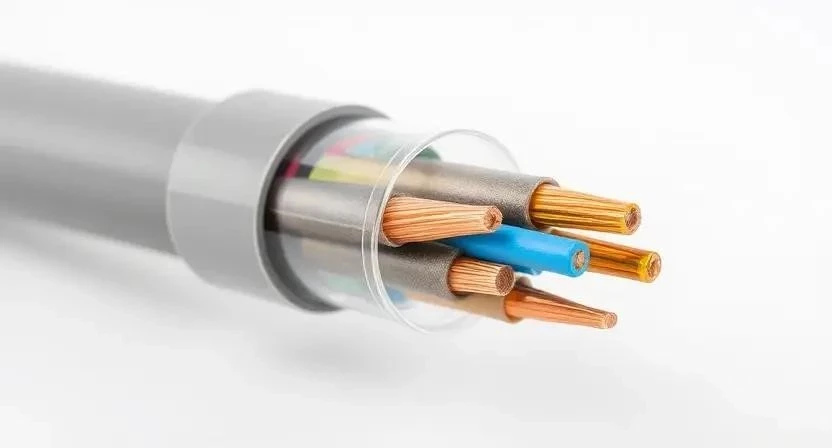

- Кабель ВВГнг-LS 3х1.5 мм² для линий управления
- Подрозетник для установки выключателя
- Клеммники Wago (для надежного соединения проводов)
- Гофротруба ПВХ (для защиты кабеля в штробах)
- Маркировочные бирки для проводов в щитке
- Диэлектрический скотч или термоусадка
| Материал | Количество (пример) | Расход на точку | Цена за ед. (руб) | |
|---|---|---|---|---|
| Контактор 25А | 1 шт. | 1 шт. | 1 500 | 1 500 |
| Кабель ВВГнг-LS 3х1.5 | 20 м | по длине | 60 | 1 200 |
| Выключатель | 1 шт. | 1 шт. | 400 | 400 |
| Подрозетник | 1 шт. | 1 шт. | 100 | 100 |
| Клеммы Wago | 1 упаковка | 5-10 шт. | 500 | 500 |

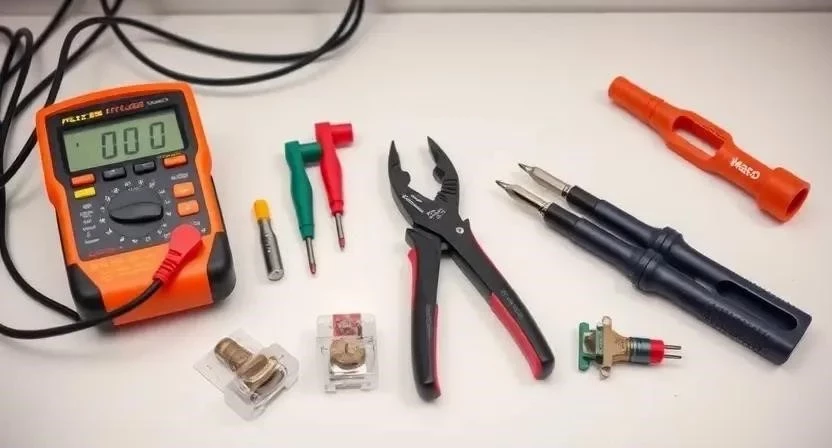

Инструментарий для работы
Правильный подбор инструментов ускоряет процесс и гарантирует безопасность соединений. Если какой-то инструмент отсутствует, его проще арендовать в строительном магазине, чем покупать дешевый и ненадежный аналог, который может сорвать резьбу или повредить изоляцию.
- Индикаторная отвертка — проверка наличия напряжения в сети
- Стриппер — быстрая и аккуратная зачистка изоляции кабеля
- Пассатижи — обрезка проводов и зажим контактов
- Перфоратор — создание отверстий и штроб в стенах
- Мультиметр — проверка целостности цепи и прозвонка
- Уровень — ровная установка подрозетника
- Набор отверток (PH, PZ) — затяжка винтовых клемм
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена (руб) |
|---|---|---|---|
| Мультиметр | Тестирование схемы | Обязательно | 1 200 |
| Стриппер | Зачистка жил | Желательно | 800 |
| Перфоратор | Штробление | Обязательно | 4 500 |
| Индикаторная отвертка | Безопасность | Обязательно | 200 |
| Пассатижи | Монтаж | Обязательно | 600 |
Организация рабочего пространства
Место для мастер-выключателя обычно выбирают у главного выхода из дома или квартиры на высоте 90-100 см от пола. Перед началом работ я полностью освобождаю зону монтажа от мебели и декора. Стены и пол застилаю плотной полиэтиленовой пленкой, чтобы строительная пыль не осела на мебели. Для сбора бетонного боя и обрезков кабеля заранее готовлю строительный мешок, который выношу сразу после завершения грязных этапов.
Подготовка поверхности и разметка
Сначала я отмечаю точку установки подрозетника и прокладываю линию трассы до щитка. Штробление стен выполняю перфоратором, стараясь не задевать существующие коммуникации. После этого тщательно очищаю каналы от пыли с помощью пылесоса, иначе раствор плохо схватится с бетоном. Важным этапом является проверка целостности текущих линий освещения: я прозваниваю каждый провод, чтобы убедиться в отсутствии короткого замыкания. Поверхность считается готовой, когда штробы ровные, чистые и в них свободно укладывается гофротруба.
Технология монтажа по шагам
Соблюдение последовательности действий исключает риск ошибок в схеме подключения. Я всегда напоминаю: работа с электричеством не терпит спешки.
- Полное обесточивание (10 мин). Выключаю вводной автомат в щитке. Проверяю отсутствие напряжения индикаторной отверткой на всех фазных проводах.
- Монтаж подрозетника (30 мин). Высверливаю отверстие, устанавливаю коробку по уровню и фиксирую ее гипсовой смесью.
- Прокладка кабеля (3-4 часа). Протягиваю ВВГнг-LS от подрозетника до распределительного щита через гофру. Оставляю запас провода 15 см с обеих сторон.

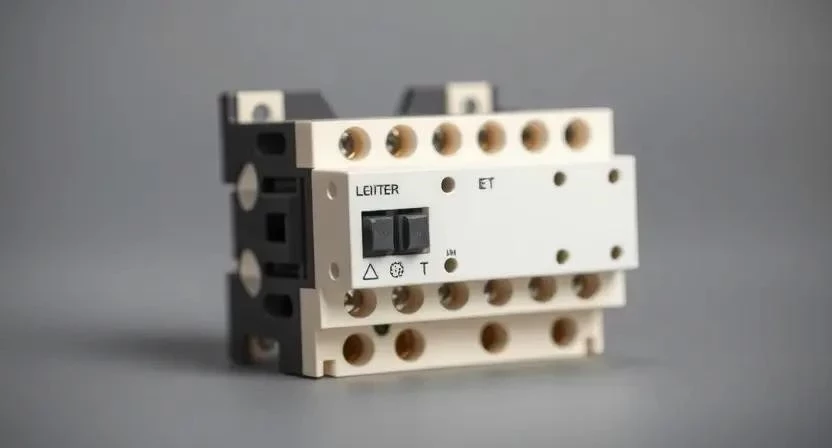

- Установка контактора (1 час). Монтирую реле или контактор на DIN-рейку в щитке. Выбираю место так, чтобы был доступ к клеммам.
- Подключение фазы управления (30 мин). Соединяю фазный провод от мастер-выключателя с катушкой контактора (контакты A1-A2).
- Группировка линий освещения (2-3 часа). Перевожу все фазные провода групп света через нормально разомкнутые контакты контактора. Теперь ток пойдет к лампам только при срабатывании реле.
- Подключение выключателя (30 мин). В подрозетнике соединяю приходящую фазу и уходящий провод управления к клавише выключателя.
- Проверка мультиметром (30 мин). В режиме прозвонки проверяю, замыкается ли цепь при нажатии клавиши и нет ли замыкания на землю.
- Тестирование системы (20 мин). Подаю напряжение. Проверяю, что свет включается обычными выключателями и полностью гаснет при нажатии мастер-клавиши.
- Финишный монтаж (1 час). Устанавливаю декоративную клавишу, зашпаклевываю штробы и убираю мусор.
Пример из практики: Однажды я забыл проверить фазировку на одной из линий освещения в спальне. В итоге мастер-выключатель работал, но одна лампа продолжала едва заметно светиться в выключенном состоянии. Пришлось снова вскрывать щиток и менять провода местами. Всегда используйте мультиметр перед подачей тока.
Технические нюансы и требования
Сечение провода для управления контактором может быть 1.5 мм², так как ток потребления катушки минимален. Однако силовые линии, проходящие через контактор, должны соответствовать нагрузке (обычно 1.5 или 2.5 мм²). Я слежу за тем, чтобы номинал контактора был с запасом — если суммарная мощность ламп 1 кВт, ставлю контактор на 10-16А. В щитке важно поддерживать температурный режим, не забивая оборудование слишком плотно, чтобы избежать перегрева. Стоит помнить, что при использовании диммеров или «умных» ламп с удаленным управлением, мастер-выключатель просто разрывает питание, что может привести к сбросу настроек некоторых умных устройств.
Типичные ошибки при установке
Новички часто пытаются сэкономить и подключают все линии освещения напрямую к обычному выключателю без реле. Это грубая ошибка, так как суммарный ток всех ламп просто расплавит контакты клавиши за несколько недель. Также часто встречается ошибка в фазировке или отсутствие заземления в подрозетнике, если корпус выключателя металлический.
- Подключение нагрузки напрямую к выключателю (перегрузка и риск пожара).
- Использование тонких проводов (ПВС вместо ВВГнг-LS), что запрещено ПУЭ.
- Плохая затяжка винтовых клемм, приводящая к искрению и нагреву.
- Отсутствие маркировки проводов в щитке (затрудняет ремонт в будущем).
- Монтаж контактора слишком близко к мощным автоматам, которые сильно греются.
Пример из практики: Видел, как сосед пытался сделать мастер-выключатель через обычный двухполюсный автомат в щитке. Это неудобно, так как приходится идти к щиту, а не нажимать кнопку у двери. Я помог ему переделать схему с контактором, и теперь он в восторге от удобства.
Расчет стоимости и экономия
Стоимость реализации проекта зависит от выбранного бренда оборудования. Я обычно рекомендую средний сегмент: он надежен и не стоит как премиум-линейки.
| Статья расходов | Количество | Цена (средняя) | |
|---|---|---|---|
| Контактор/Реле | 1 шт. | 1 500 | 1 500 |
| Кабель ВВГнг-LS | 20 м | 60/м | 1 200 |
| Выключатель и коробка | 1 компл. | 500 | 500 |
| Расходники (Wago, гофра) | — | 1 000 | 1 000 |
| Работа мастера | — | 5 000 | 5 000 |
| Метод монтажа | Затраты на материалы | Стоимость работы | Общая сумма |
|---|---|---|---|
| Своими руками | 4 200 руб. | 0 руб. | 4 200 руб. |
| С профессионалом | 4 200 руб. | 5 000 руб. | 9 200 руб. |
| Экономия | — | — | 5 000 руб. |
Пример из практики: Я сэкономил около 7 000 рублей, выполнив монтаж самостоятельно. Эти деньги потратил на более дорогой и бесшумный контактор, который не щелкает на весь дом при включении.
Эксплуатация и обслуживание
После завершения работ система требует минимального ухода. Я советую раз в полгода проверять затяжку винтовых клемм в щитке, так как от вибраций и перепадов температур контакты могут ослабнуть. Признаком износа контактора является появление сильного треска или задержка в срабатывании света. Срок службы качественного реле составляет около 10-15 лет. Главное правило безопасности: при любых работах в щитке всегда отключайте вводной автомат.
Альтернативные способы управления светом
Если штробить стены не хочется, можно рассмотреть современные технологии. Умный дом позволяет создавать сценарии «Я ушел» в приложении, которые выключат весь свет через Wi-Fi реле. Также существуют беспроводные выключатели, работающие по протоколу Zigbee — они клеятся на любую поверхность и не требуют прокладки кабелей. Датчики движения в проходных зонах (коридор, санузел) дополнят систему, избавляя от необходимости нажимать на кнопки вообще. Сравнение простое: классический мастер-выключатель надежнее и работает без интернета, а умный дом гибче, но дороже в настройке.
Ответы на частые вопросы (FAQ)
Можно ли оставить одну лампу (в прихожей) включенной?
Да, для этого просто не подключайте линию прихожей через контактор. Провод этой лампы идет напрямую от автомата к выключателю.
Какой контактор выбрать для одноэтажного дома?
Достаточно стандартного однополюсного или двухполюсного контактора на 16А или 25А с катушкой управления 230В.
Безопасно ли это для светодиодных ламп?
Абсолютно. Контактор просто разрывает цепь питания, что никак не влияет на ресурс LED-ламп.
Можно ли установить мастер-выключатель в старый дом с алюминиевой проводкой?
Технически можно, но крайне опасно. Алюминий хрупок и плохо контактирует с медью. Рекомендую полностью заменить проводку на медную.
Что будет, если реле выйдет из строя?
Если контактор «залипнет» в открытом состоянии, свет будет работать как обычно. Если в закрытом — свет во всем доме пропадет. В таком случае достаточно перемкнуть контакты в щитке вручную до замены реле.
Нужен ли отдельный автомат для мастер-выключателя?
Для цепи управления (выключатель-катушка) можно использовать существующий автомат освещения, либо поставить отдельный на 6А для безопасности.
Как совместить это с обычными выключателями в комнатах?
Обычные выключатели остаются на своих местах. Контактор ставится «перед» ними в щитке. Сначала контактор подает ток на всю группу, а затем вы уже включаете конкретную лампу в комнате.
Меры безопасности: При работе обязательно используйте диэлектрические перчатки и защитные очки при штроблении. Никогда не работайте под напряжением. Обеспечьте проветривание помещения при использовании химических смесей для заделки штроб.
