Защита электропроводки от утечек тока предотвращает пожары и спасает жизни при случайном прикосновении к оголенному проводу. Стоимость базового комплекта защиты начинается от 1500 рублей, а монтаж в щитке занимает от одного до трех часов в зависимости от сложности схемы. Чтобы понять, что установить, нужно разобрать УЗО против дифавтомата: главное отличие и критерии выбора. Правильный подбор оборудования гарантирует стабильную работу всей техники в доме.
Основы работы устройств защитного отключения
УЗО (устройство защитного отключения) работает как очень чувствительный «весы». Оно сравнивает ток, который ушел по фазному проводу, и ток, который вернулся по нулевому. Если возникает разница, значит, ток «утек» куда-то на сторону — например, через человека в землю. Устройство мгновенно разрывает цепь. Важно понимать: УЗО не видит короткого замыкания или перегрузки сети. Если вы включите в одну розетку пять обогревателей, УЗО будет молчать, пока провода не начнут плавиться.
Дифавтомат (дифференциальный автоматический выключатель) — это «два в одном». Он объединяет функции УЗО и обычного автоматического выключателя. Такое устройство защищает и людей от удара током, и саму проводку от перегрева или короткого замыкания. Я часто вижу, как люди путают эти приборы, но разница принципиальная: дифавтомат заменяет собой связку из двух разных модулей.
Технические параметры и сравнение характеристик
При выборе оборудования я всегда смотрю на номинальный ток и ток утечки. Для защиты человека в сухих помещениях достаточно 30 мА, а для влажных зон, вроде ванной, лучше ставить 10 мА. Время отклика у обоих устройств минимальное, обычно до 0,1 секунды, что критически важно для спасения жизни.
| Параметр | УЗО | Дифавтомат | Значение/Влияние |
|---|---|---|---|
| Защита от утечки тока | Есть | Есть | Предотвращает удар током |
| Защита от перегрузки | Нет | Есть | Защищает кабель от плавления |
| Защита от короткого замыкания | Нет | Есть | Предотвращает пожар при КЗ |
| Номинальный ток | До 63А и выше | Обычно до 63А | Максимальный допустимый ток |
| Ток срабатывания (утечка) | 10, 30, 100, 300 мА | 10, 30 мА | Порог отключения при утечке |
Особенности монтажа и установки в щиток
Установка этих устройств требует строгого соблюдения схемы. Для работы УЗО и дифавтомата крайне желательно наличие заземляющего контура. Без него устройства все равно будут срабатывать при утечке, но безопасность будет ниже, так как ток утечки не будет отводиться в землю постоянно. Дифавтомат занимает меньше места в щитке, так как один модуль заменяет два.
Необходимые материалы для монтажа:
- УЗО или дифавтомат (согласно расчету нагрузки)
- DIN-рейка для крепления модулей
- Медный кабель (сечением 2.5 мм2 для розеток)
- Наконечники НШВИ для обжима жил
- Маркировочные бирки для проводов
- Изолента или термоусадка
- Саморезы для фиксации рейки
Инструменты, которые понадобятся:
- Набор диэлектрических отверток
- Стриппер для снятия изоляции
- Мультиметр для проверки напряжения
- Индикаторная отвертка
- Пассатижи или кусачки
- Кримпер для обжима наконечников
- Фонарик с мощным лучом
- Строительный уровень
Я подготовил пошаговый алгоритм установки, чтобы вы не допустили ошибок:
- Полное обесточивание сети на главном вводе (10 минут).
- Проверка отсутствия напряжения индикатором на всех жилах (2 минуты).
- Разметка и установка DIN-рейки в щитке (15 минут).
- Монтаж модуля на рейку до щелчка фиксатора (2 минуты).
- Подключение фазного провода к верхнему контакту (5 минут).
- Подключение нулевого провода к соответствующей клемме (5 минут).
- Соединение выходных линий с потребителями (15 минут).
- Тщательная затяжка всех винтовых соединений (10 минут).
- Проверка правильности подключения мультиметром (10 минут).
- Подача напряжения и проверка кнопкой «ТЕСТ» (5 минут).
Меры безопасности: Работайте только в резиновых перчатках. Используйте инструменты с изолированными ручками. Никогда не касайтесь оголенных проводов, даже если думаете, что ток отключен. Проветривайте помещение, если используете химические очистители для контактов.
Эксплуатация и долговечность
Срок службы качественных модулей составляет 10-15 лет. Однако электроника может «закиснуть» или выйти из строя из-за пыли и окисления. Обязательно раз в месяц нажимайте кнопку ТЕСТ. Это имитирует утечку тока и проверяет, срабатывает ли механизм разрыва цепи. Помню, как я однажды проигнорировал эту проверку в старом доме, и когда реально произошла утечка, УЗО просто не сработало из-за заклинившего механизма. Это было опасным уроком.
Устройства устойчивы к небольшим перепадам напряжения, но при сильных скачках дифавтомат может сгореть быстрее, чем обычное УЗО, из-за более сложной внутренней структуры. Чтобы продлить жизнь технике, я рекомендую ставить реле напряжения перед всеми защитными модулями.
Внешний вид и маркировка в щитке

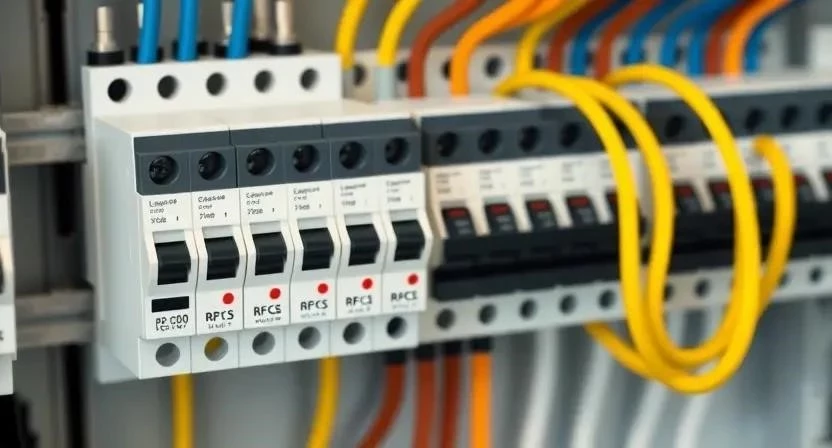

Современное оборудование выглядит компактно. Модульные устройства имеют стандартную ширину (1 модуль = 18 мм). Дифавтомат обычно шире обычного автомата, но уже, чем связка «УЗО + автомат». Маркировка на лицевой панели содержит все важные данные: номинальный ток (например, C16) и ток утечки (30mA). Я всегда подписываю каждый модуль маркером или специальной наклейкой, чтобы в экстренной ситуации не гадать, какой рычаг отвечает за свет в ванной, а какой за розетки в кухне.
Анализ стоимости реализации защиты
Если бюджет ограничен, часто выбирают схему с одним общим УЗО на группу автоматов. Это дешевле, но есть минус: при любой утечке в одной розетке гаснет свет во всем крыле дома. Дифавтоматы стоят дороже, но позволяют изолировать проблемный участок, не обесточивая всё остальное.
| Вариант защиты | Состав комплекта | Средняя цена (руб) | Занимаемое место | Надежность системы |
|---|---|---|---|---|
| Бюджетный | 1 УЗО + 3 автомата | 2 500 — 4 000 | 4 модуля | Средняя (отключает всё) |
| Оптимальный | 3 Дифавтомата | 5 000 — 8 000 | 3-6 модулей | Высокая (выборочное отключение) |
| Премиум | Брендовые дифавтоматы | 12 000 — 20 000 | 3-6 модулей | Максимальная |
Преимущества и недостатки устройств
Выбор между этими двумя вариантами зависит от того, что вы хотите получить: экономию места и денег или максимальный комфорт при авариях.
| Устройство | Плюсы | Минусы | Вердикт |
|---|---|---|---|
| УЗО | Низкая цена, высокая надежность, защита людей | Не защищает от КЗ и перегрузок, требует автомата в паре | Для общих групп |
| Дифавтомат | Компактность, полная защита (ток + утечка), удобство | Высокая стоимость, сложнее в замене одного элемента | Для «мокрых» зон |
Рекомендации по выбору для разных зон
Я распределяю защиту по комнатам исходя из рисков. В ванной комнате влажность высокая, риск удара током максимальный — здесь только дифавтомат на 10 мА. На кухне, где много мощных приборов (чайник, духовка), лучше ставить дифавтомат на 16А или 25А с порогом 30 мА. В жилых комнатах достаточно одного общего УЗО на несколько линий розеток.
| Зона применения | Рекомендуемое устройство | Ток утечки | Причина выбора |
|---|---|---|---|
| Ванная комната | Дифавтомат | 10 мА | Высокая влажность, риск жизни |
| Кухня | Дифавтомат | 30 мА | Мощная техника, риск протечек |
| Жилая комната | УЗО + Автомат | 30 мА | Стандартная защита, экономия |
| Улица / Гараж | Дифавтомат (влагозащищенный) | 30 мА | Перепады температуры, сырость |
Однажды я ставил защиту в частном доме, где владелец решил сэкономить и поставил одно УЗО на весь дом. В итоге из-за старой проводки в одной комнате начало «подтекать» электричество, и УЗО выбивало каждые 15 минут. Весь дом сидел в темноте. После замены на дифавтоматы по зонам проблема решилась: отключилась только одна линия, а остальной дом работал спокойно.
Советы мастеров и типичные ошибки
Многие новички совершают одну и ту же ошибку: ставят УЗО вместо автомата. Помните, что УЗО не спасет ваш дом от пожара при коротком замыкании. Я всегда проверяю затяжку контактов через неделю после монтажа, так как медь «плывет», и контакт может ослабнуть, что приведет к нагреву и оплавлению корпуса.
Золотые правила сборки щитка:
- Никогда не завышайте номинал автомата выше сечения кабеля.
- Сначала ставим общее УЗО, затем групповые автоматы.
- Используйте только сертифицированное оборудование (никакого безымянного Китая).
- Соблюдайте полярность подключения фазы и нуля.
- Оставляйте 20% свободного места в щитке для будущих модулей.
- Не соединяйте нулевые провода разных групп после УЗО.
- Проверяйте работоспособность кнопки ТЕСТ при каждом включении после ремонта.
Заметил я, что некоторые пытаются подключать УЗО без нулевой шины, соединяя ноль напрямую с заземлением. Это грубейшее нарушение, которое приведет к постоянному срабатыванию защиты и может создать опасный потенциал на корпусах приборов.
Часто задаваемые вопросы (FAQ)
Можно ли ставить УЗО без заземления?
Да, можно. УЗО будет работать и без заземления, так как оно реагирует на разницу токов. Однако с заземлением защита срабатывает быстрее и надежнее.
Что будет, если дифавтомат сгорит?
Он просто перестанет пропускать ток. В отличие от дешевых автоматов, качественный дифавтомат при выгорании обычно разрывает цепь, что безопасно, но требует замены всего модуля.
Почему постоянно выбивает УЗО?
Скорее всего, в сети есть «утечка». Это может быть поврежденная изоляция провода, пробитый ТЭН в стиральной машине или влага в уличной розетке.
Можно ли заменить УЗО на дифавтомат без переделки проводки?
Да, если совпадают параметры тока и напряжения. Дифавтомат просто объединит две функции в одном корпусе.
Чем опасен ток утечки 30 мА?
Для здорового человека это порог, при котором мышцы начинают сокращаться, но человек еще может отпустить провод. 10 мА — абсолютно безопасный порог для всех.
Что лучше: одно мощное УЗО или много маленьких дифавтоматов?
Дифавтоматы лучше. При аварии вы будете знать точно, где проблема, и не останетесь без света во всем доме.
Как часто нужно нажимать кнопку ТЕСТ?
Я рекомендую делать это раз в месяц. Это гарантирует, что механизм не заклинил и пружина работает исправно.
Влияет ли длина кабеля на срабатывание УЗО?
На очень длинных линиях (более 50 метров) может возникать естественная емкостная утечка, что приводит к ложным срабатываниям. В таких случаях ставят УЗО с более высоким порогом или специальными фильтрами.
