Ветровые генераторы

Как сделать своими руками?

Самой надежной и простой по конструкции считается роторная ВЭУ, представляющая собой установку с вертикальной осью вращения. Готовый самодельный генератор такого типа способен полностью обеспечить энергопотребление дачи, включая оснащение жилого помещения, хозяйственных строений и уличное освещение (правда, не слишком яркое).

Если достать инвертор с показателями в 100 Вольт и аккумулятор в 75 Ампер, то ветряк будет намного мощнее и производительнее: электричества хватит и на видеонаблюдение, и на сигнализацию.

Чтобы сделать ветрогенератор, понадобятся детали конструкции, расходные материалы и инструменты. Первым делом необходимо подыскать подходящие составные элементы ветряка, многие из которых можно найти среди старых запасов:

  • Генератор от автомобиля с мощностью около 12 V;
  • Аккумуляторная батарея на 12 V;
  • Кнопочный полугерметичный выключатель;
  • Инвентор;
  • Реле автомобиля, служащее для зарядки аккумулятора.

Также потребуются расходные материалы:

  • Крепежи (болты, гайки, изолирующая лента);
  • Стальная или алюминиевая емкость;
  • Проводка сечением в 4 кв. мм (два метра) и 2,5 кв. мм (один метр);
  • Мачта, тренога и другие элементы для усиления устойчивости;
  • Крепкая веревка.

Подготовив все необходимое, можно приступать к сборке, ориентируясь на пошаговую инструкцию, рассказывающую, как сделать ветрогенератор своими руками:

  • Из металлической емкости вырезать лопасти одинакового размера, оставив у основания нетронутую полоску металла в несколько сантиметров.
  • Симметрично проделать отверстия дрелью для имеющихся болтов в дне основания емкости и шкиве генератора.
  • Отогнуть лопасти.
  • Зафиксировать на шкиве лопасти.
  • Установить и закрепить генератор на мачте хомутами или веревкой, отступив от верха порядка десяти сантиметров.
  • Наладить проводку (для подключения аккумулятора достаточно метровой жилы сечением в 4 кв. мм, для нагрузки освещением и электроприборами – 2,5 кв. мм).
  • Отметить схему подключения, цветовую и буквенную маркировку для будущего ремонта.
  • Установить преобразователь проводом с четвертным сечением.
  • При необходимости украсить конструкцию флюгером и покрасить.
  • Закрепить провода, обмотав мачту установки.

Ветрогенераторы своими руками на 220 Вольт – это возможность обеспечить дачу или загородный дом бесплатной электроэнергией в кратчайшие сроки. Наладить такую установку можно даже новичку, а большинство деталей для конструкции уже давно без дела лежат в гараже.

Преимущества и недостатки роторного ветрогенератора

Когда ветрогенератор сделать как надо, он будет функционировать без каких-либо ошибок. С аккумулятором на 75А и с хорошим инвертером на 1000 W, ветряк без проблем будет обеспечивать светом улицу, площадку дома, питать защитную сигнализацию, видеонаблюдение и т. д.

Ветрогенераторы такого типа имеют следующие преимущества:

  • простота монтажа;
  • небольшая себестоимость;
  • экономичность;
  • податливость к ремонту;
  • не привередлив к условиям функционирования;
  • надежность и бесшумность работы.

Минусов ветрогенератора несколько:

  • небольшая производительность ветрогенератора;
  • полная зависимость ветряка от ветра;
  • лопасти может сорвать воздушный поток.

Подготовка материалов для ветрогенератора

Первым делом нужно собрать все расходники и детали для ветряка. Сделанный вами ветрогенератор будет выдавать мощность не более 1,5 КВт. Чтобы сделать агрегат вам нужно иметь:

Автомобильный генератор на 12 В.
Гелиевый или кислотный аккумулятор на 12 В.
Специальный преобразователь с 12 В на 220 В и с 700 Вт на 1500 Вт.
Большую емкость из нержавейки или алюминия: ведро или кастрюля.
Простой вольтметр.
Болты, шайбы и гайки.
Реле зарядки аккумулятора от автомобиля и контрольной лампочки заряда.
Провода с разным сечением (2,5 мм2 и 4 мм2).
Хомуты, фиксирующие ветрогенератор.
Выключатель «кнопка» полугерметичный, на 12 В.

Кроме того, запаситесь такими инструментами:

  • болгаркой или ножницами по металлу;
  • рулеткой;
  • строительным карандашом или маркером;
  • отверткой, дрелью, кусачками и сверлом.

Конструкторские работы ветрогенератора

Работа заключается в изготовлении ротора и переделывания шкива генератора. Этапы следующие:

Подготовьте ведро или кастрюлю.
При помощи рулетки и маркера сделайте разметку, разделив емкость на 4 одинаковые части.
Теперь нужно вырезать лопасти.

Обратите внимание! Работая ножницами по металлу, необходимо вырезать под них отверстие. Если же ведро сделано не из покрашенной жести или оцинковки, то можно использовать болгарку

Снизу ведра и в шкиве пометьте место, где будут отверстия. В них ввинчиваются болты. Не торопитесь, сделайте все ровно, так как при вращении может возникнуть дисбаланс. После чего сделайте отверстия.
Теперь отогните лопасти. Только не забудьте учесть, в каком направлении крутится генератор.
Угол изгиба лопасти влияет на площадь, которую будет встречать ветер. Это напрямую влияет на скорость и частоту оборотов ветряка.
При помощи болтов, закрепите ведро на шкиве.
Установите свой ветрогенератор на мачту, закрепив его хомутами.
Осталось подсоединить провода и собрать цепь.
На мачте зафиксируйте провода, чтобы они не болтались.

Для подсоединения аккумулятора возьмите провода, сечение которых 4 мм2. Рекомендуемый размер – не больше 1 м. А благодаря проводам с 2,5 мм2 подключите свет и приборы. Не забудьте установить инвертер (преобразователь). Подключите прибор в сеть к контактам №7 и №8, показанным на схеме ниже. Пользуйтесь проводами 4 мм2.

Вот и все, теперь ваш ветрогенератор готов к работе. Не может не радовать то, что он сделанный своими руками.

Как относится законодательство к установке ветрогенератора у себя на участке?

  1. По закону всех стран бывшего СССР, законодательство по энергоресурсам не сертифицирует ветряки, поэтому при установке ветряка у себя на участке, вам не нужно брать какие-либо сертификаты у должностных учреждений.
  2. Если ваш ветряк мощностью до 75 кВт, то он приравнивается к бытовым электроприборам, то есть как дизельный или бензиновый генератор.
  3. В том случае, если ваш агрегат не превышает высоту 30 метров и мощность 75 кВт, то при его установке, вам не понадобится никаких документов, связанных с законодательными органами.
  4. Вся конструкция ветрогенератора экологически чиста для окружающей среды и для здоровья человека, поэтому никакие экологические фанатики не предъявят вам свои требования.

Видео по установке генератора своими руками:

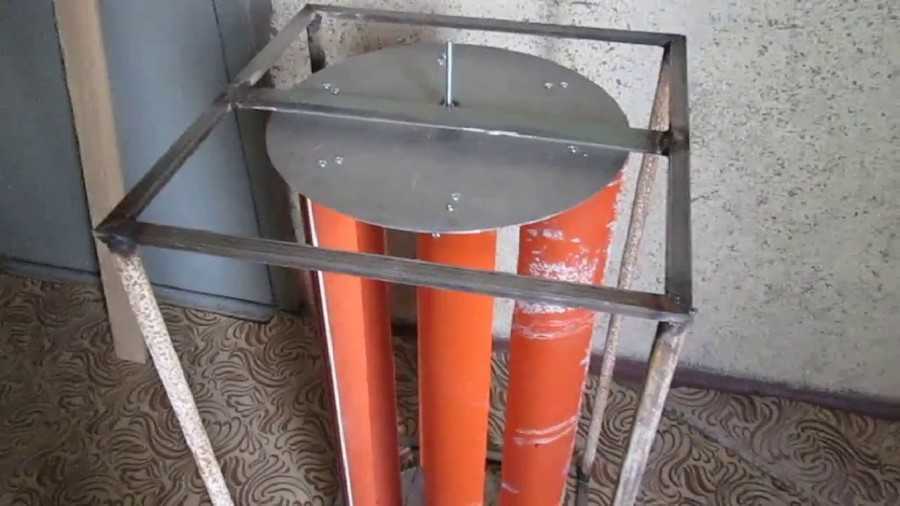

Вертикальный ветрогенератор своими руками

Используемые материалы и оборудование

Габариты турбины могут быть выбраны произвольно – чем больше, тем мощнее. В примере диаметр изделия – 60 см.

Для изготовления вертикальной турбины понадобится:

  1. Труба Ø 60 см (желательно из нержавеющей стали – оцинковка, дюраль и т.д.).
  2. Прочный пластик (два диска диаметром 60 см).
  3. Уголочки для крепления лопастей (по 6 шт. на каждую) – 36 шт.
  4. Для основы – ступица автомобильная.
  5. Гайки, шайбы винты для крепления.

Оборудование и инструмент:

  1. Лобзик.
  2. Болгарка.
  3. Дрель.
  4. Отвёртка.
  5. Ключи.
  6. Перчатки, маска.

Для балансировки лопастей можно использовать небольшую металлическую пластину, магниты, а при небольшом дисбалансе можно просто просверлить отверстия.

Чертеж устройства ветрогенератора

Изготовление вертикального ветряка

  1. Металлическая труба разрезается вдоль так, чтобы получилось 6 одинаковых лопастей.
  2. Из пластика вырезается две одинаковых окружности (диаметр 60 см). Это будет верхняя и нижняя опора турбины.
  3. Чтобы немного облегчить конструкцию, можно вырезать в верхней опоре по центру круг Ø 30 см.
  4. В зависимости от того, сколько на автомобильной ступице отверстий, размечаются по ним точно такие же отверстия для крепления в нижней пластиковой опоре. Просверливаются дрелью.
  5. По шаблону нужно разметить расположение лопастей (два треугольника, образующих звезду). Отмечаются места крепления уголков. На двух опорах должно получиться идентично.
  6. Лопасти обрезать лучше не по одной, а все сразу (используется болгарка).
  7. Места креплений уголков нужно отметить и на лопастях. Затем просверлить отверстия.
  8. При помощи уголков лопасти крепятся к кругам-основаниям болтами и гайками через шайбы.

Чем длиннее лопасти, тем мощнее будет агрегат, но тем труднее его будет отбалансировать, в сильный ветер конструкцию «разболтает».

Генератор своими руками

Для ветряка нужно подбирать самовозбуждающийся генератор на постоянных магнитах (такие использовались в тракторах Т-4, МТЗ, т-16, т-25).

Если поставить обычный автомобильный генератор, у них обмотка напряжения работает от аккумулятора, то есть: нет напряжения – нет возбуждения.

Значит, если установить автогенератор + аккумулятор, и долгое время будет слабый ветер, аккумулятор просто разрядится и когда ветер появится вновь, система не запустится.

Либо изготовить ветрогенератор на неодимовых магнитах своими руками. Выдавать такой агрегат будет при слабом ветре 1,5 кВт, максимально, при сильном ветре 3,5 кВт. Инструкция по шагам:

Делаются два металлических блина, диаметром по 50 см.

На них по периметру на супер-клей крепятся по 12 неодимовых магнитов на каждой (размером примерно 50 х 25 х 1,2 мм). Магниты чередуются: «север» – «юг».

Блины размещаются друг напротив друга, полюса тоже ориентируются «север» – «юг».

Между ними размещается самодельный статор. Это 9 катушек медной проволоки сечением 3 мм. По 70 витков в каждой. Между собой они соединяются по схеме «звезда» и заливаются полимерной смолой. Катушки наматываются в одну сторону. Для удобства начало и конец обмотки нужно пометить (например, изолентой разных цветов).

Самодельный генератор для ветряка из неодимовых магнитов

Толщина статора около 15 – 20 мм. При его изготовлении нужно предусмотреть выходы обмоток с катушек через болты с гайками. С них будет идти питание генератора.

Расстояние между статором и ротором – 2 мм.

Суть работы в том, что север и юг магнитов меняются местами, что заставляет электрический ток «бегать» через катушку.

Магниты роторов будут очень сильно притягиваться. Чтобы соединить детали плавно, нужно просверлить в них отверстия и нарезать резьбу для шпилек. Роторы сразу выравниваются относительно друг друга и, постепенно, при помощи ключей, опускается верхний на нижний. После всего временные шпильки убираются.

Этот генератор можно использовать как на вертикальную, так и на горизонтальную модель.

Процесс сборки

  • На мачте устанавливается кронштейн для крепления статора (он может быть трёх или шести лопастной).
  • Над ним закрепляется гайками ступица.
  • В ступице 4 шпильки. На них закручивается генератор.
  • Статор генератора соединяется с кронштейном, неподвижно закреплённым на мачте.
  • На вторую пластину ротора закрепляется лопастная турбина.
  • От статора провода клеммами подключаются на регулятор напряжения.

Как сделать ветрогенератор своими руками: 5 этапов

Для того чтобы обслуживать такой ветряк, на нем предусмотрена вертолетная площадка.

Цены на ветровые генераторы варьируются, но в России небольшой ветряк мощностью 1 кВт обойдется не менее 35-40 тыс. рублей.

Плюсы и минусы

Одним из важных факторов, которые влияют на развитие ветровых генераторов, является то, что энергия ветра возобновляемая. Ветер есть повсюду, конечно, где-то сильнее, где-то слабее, но он есть. Не нужно жечь топливо, использовать уран или загрязнять реки. Кроме того, установка промышленного ветрогенератора занимает всего около 10 дней.

Помимо всех этих очевидных плюсов у ветровых генераторов имеются и существенные минусы. Главным минусом является невысокий КПД. Максимальный КПД по закону Беца – 59.3 %. Еще одним минусом является шумность ветровых установок, лопасти ускоряемые ветром, создают шум, что вредит экологии. Лопасти ветрового генератора подвержены обледенению, что несколько сужает область их применения.Пожары редко, но все же случаются на ветровых генераторах. Они происходят из-за сильного трения генератора, в случае утечки масла или при ударе молнии. Они могут нанести значительный урон ветряку, так как добраться до очага возгорания бывает сложно из за большой высоты.

Устройство

Простейший ветровой генератор состоит из ветрового колеса, которое приходя в движение при воздействии ветра, с помощью трансмиссии, передаёт вращение ротору электрического генератора. Электрический генератор вырабатывает электроэнергию и передаёт её аккумулятору. Обычно это аккумуляторы напряжением 24 В, для дальнейшего использования необходимо преобразовать его с помощью инвертора напряжения из 24 В в 220 В. Только после этого энергия поступает в сеть.

Виды ветровых генераторов

В основном распространены два вида ветровых генераторов

  •  с вертикальной осью вращения (роторные)
  •  с горизонтальной осью вращения (крыльчатые)

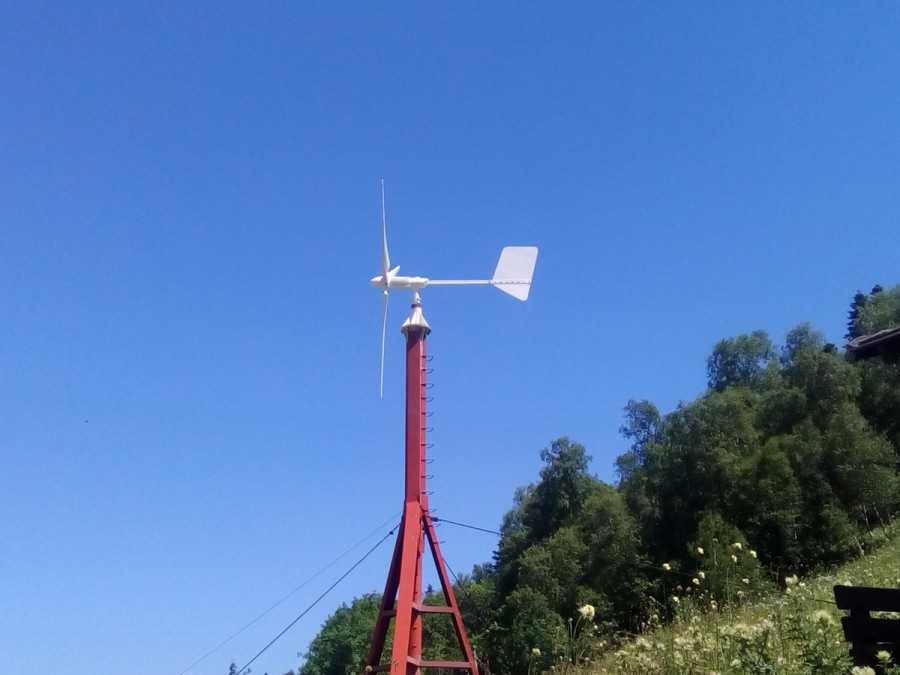

Наибольшее распространение получили  ветряки с горизонтальной осью. Это связано с их повышенным КПД, по сравнению с вертикальной осью.

Ветровые генераторы с горизонтальной осью, сложнее в обслуживании так как, генератор расположен сверху. Кроме того, таким ветрякам нужно поворачиваться по направлению ветра. Генераторы с вертикальной осью вращения лишены этих недостатков, они работают при малом ветре, вне зависимости от его направления.

Итак, несмотря на кажущуюся дороговизну такого вида получения энергии, ветровые генераторы развиваются с каждым днем все больше, и прочно занимают свою позицию в современной энергетике.

Рекомендуем прочесть статью — солнечные батареи.

Устройство самодельных ветряков для дома

Устройство ветрогенератора

В последнее время большой интерес появился у людей к ветряной энергии на уровне использования ее в бытовой сфере. В принципе это можно объяснить, если взять и посмотреть на счет, который приходит за потребленную электроэнергию. Цифры говорят сами за себя. Поэтому люди, которые могут что-либо конструировать, начинают активизироваться и ищут различные пути использовать все имеющиеся у них возможности, чтобы получить электричество недорого.

Одной из таких реально существующих возможностей, которая взаимосвязана с ветряком при его конструировании, является использование автомобильного генератора. По сути, автомобильный генератор является уже готовым прибором. Единственное, что остается, это приделать к нему лопасти. Это необходимо сделать для того, чтобы в процессе эксплуатации можно было свободно снимать с генератора полученное значение электроэнергии. Отличительная особенность такого ветряка заключается в том, что он эффективно будет работать только в ветреную погоду.

В принципе можно сказать, что применение в быту любого автомобильного генератора для создания ветряка, вполне возможно. В основном умельцы находятся в поиске более мощной модели такого генератора, чтобы в процессе эксплуатации он мог отдавать как можно больше энергии. Поэтому в последнее время пользуются огромной популярностью различные конструкции генератора от грузовых автомобилей, автобусов, тракторов и другой крупногабаритной автомобильной техники.

Дополнительные комплектующие

Кроме самого генератора, который является основой для создания ветряка, еще необходимо иметь несколько деталей для комплектации:

  • автомобильный аккумулятор;
  • винт, который может быть двух- или трехлопастным;
  • электрический кабель;
  • элементы опоры;
  • крепеж;
  • мачта.

Ветрогенератор для частного дома схема.

Стоит обратить внимание на тот момент, что винт, который имеет три или две лопасти, по праву считается оптимальным вариантом для самодельной конструкции обычного классического ветрогенератора. Естественно, что бытовая конструкция ветрогенератора совсем не похожа на инженерную модель

В связи с этим, в основном для домашних конструкций ветрогенератора подбирают уже готовые винты.

Винт для ветрогенератора.

Таким образом, можно взять за основу обычную крыльчатку от внешнего блока кондиционера либо от вентилятора автомобиля. Но, если человек ставит перед собой цель и у него есть желание создать инженерную модель, и следовать всем основным особенностям конструирования генераторов, то тогда придется самому соорудить и пропеллер ветрогенератора полностью.

Лопасти для ветрогенератора

Перед тем, как принять решение и собственноручно собрать, а затем установить ветрогенератор из автомобильного генератора, необходимо первоначально оценить существующие климатические условия участка, где будет произведен монтаж данной установки, и просчитать окупаемость этого проекта.

Рассмотрим основные моменты, которые необходимо учитывать при сборке ветрогенератора собственноручно.

Принцип работы ветряной установки

Ветрогенератор или ветроэлектрическая установка (ВЭУ) – это устройство, которое используется в целях преобразования кинетической энергии потока ветра в механическую энергию. Полученная механическая энергия вращает ротор и преобразуется в необходимый нам электрический вид.

Принцип действия и устройство кинетического ветряка подробно описаны в статье, с которой мы рекомендуем ознакомиться.

В состав ВЭУ входят:

  • лопасти, образующие пропеллер,
  • вращающийся ротор турбины,
  • ось генератора и сам генератор,
  • инвертор, который преобразует переменный ток в постоянный, использующийся для зарядки батарей,
  • аккумулятор.

Суть устройства ветряных установок проста. В процессе вращения ротора образуется трехфазный переменный ток, который затем проходит через контроллер и заряжает аккумуляторную батарею постоянного тока. Дальше инвертор преобразует ток, чтобы его можно было потреблять, питая освещение, радиоприемник, телевизор, микроволновую печь и так далее.


Подробное устройство ветрогенератора с горизонтальной осью вращения позволяет хорошо представить себе, какие элементы способствуют превращению кинетической энергии в механическую, а затем в электрическую

В целом, принцип работы ветрогенератора любого типа и конструкции заключается в следующем: в процессе вращения возникает три вида силового воздействия на лопасти: тормозящее, импульсное и подъёмное.


Эта схема работы ветроустановки позволяет понять, что происходит с электроэнергией, произведенной работой ветрогенератора: часть её аккумулируется, а другая – потребляется

Две последние силы преодолевают тормозящую силу и приводят в движение маховик. На неподвижной части генератора ротор формирует магнитное поле, чтобы электрический ток пошел по проводам.

Какая форма лопасти является оптимальной?

Один из главных элементов ветрогенератора – комплект лопастей.

Существует ряд факторов, связанных с этими деталями, которые сказываются на эффективности ветряка:

  • вес;
  • размер;
  • форма;
  • материал;
  • количество.

Если вы решили сконструировать лопасти для самодельного ветряка, обязательно нужно учитывать все эти параметры. Некоторые полагают, что чем больше крыльев на винте генератора, тем больше энергии ветра можно получить. Другими словами, чем больше, тем лучше.

Однако это далеко не так. Каждая отдельная часть движется, преодолевая сопротивление воздуха. Таким образом, большое количество лопастей на винте требует большей силы ветра для совершения одного оборота.

Кроме того, слишком много широких крыльев могут стать причиной образования так называемой «воздушной шапки» перед винтом, когда воздушный поток не проходит сквозь ветряк, а огибает его.


Форма имеет большое значение. От нее зависит скорость движения винта. Плохое обтекание становится причиной возникновения вихрей, которые тормозят ветроколесо

Самым эффективным является однолопастной ветрогенератор. Но построить и сбалансировать его своими руками очень сложно. Конструкция получается ненадежная, хоть и с высоким коэффициентом полезного действия. По опыту многих пользователей и производителей ветряков, самой оптимальной моделью является трехлопастная.


Вес лопасти зависит от ее размера и материала, из которого она будет изготовлена. Размер нужно подбирать тщательно, руководствуясь формулами для расчетов. Кромки лучше обрабатывать так, чтобы с одной стороны имелось закругление, а противоположная сторона была острой

Правильно подобранная форма лопасти для ветрогенератора является фундаментом его хорошей работы.

Для домашнего изготовления подходят такие варианты:

  • парусного типа;
  • крыльчатого типа.

Лопасти парусного типа представляют собой простые широкие полосы, как на ветряной мельнице. Эта модель наиболее очевидна и проста в изготовлении. Однако ее КПД настолько мал, что эта форма практически не применяется в современных ветрогенераторах. Коэффициент полезного действия в данном случае составляет около 10-12%.

Гораздо более эффективная форма – лопасти крыльчатого профиля. Здесь задействованы принципы аэродинамики, которые поднимают в воздух огромные самолеты. Винт такой формы легче приводится в движение и вращается быстрее. Обтекание воздухом значительно сокращает сопротивление, которое встречает на своем пути ветряк.


Правильный профиль должен напоминать крыло самолета. С одной стороны лопасть имеет утолщение, а с другой – пологий спуск. Воздушные массы обтекают деталь такой формы очень плавно

КПД этой модели достигает значения 30-35%. Хорошая новость заключается в том, что построить крыльчатую лопасть можно и своими руками с применением минимума инструментов. Все основные расчеты и чертежи можно легко адаптировать под свой ветряк и пользоваться бесплатной и чистой энергией ветра без ограничений.

Ветрогенератор своими руками

Фото-отчёт о изготовлении ветрогенератора своими руками. Этот ветрогенератор я сделал осенью 2016-го года. Начну с описания и фотографий генератора. Генератор дисковый аксиальный, он не имеет залипания, по-этому винт стартует при ветре 2 м/с. Диски сделаны из железа толщиной 8 мм, сначало были вырезаны заготовки из металла болгаркой, и потом обработаны на токарном станке. Диаметр дисков 220 мм.

Магниты я использовал размером 50*30*10 мм, покупал 16 штук (supermagnet.ru), разместил по 8 штук на каждом диске. Статор имеет 12 катушек , они намотаны проводом 1.06 мм по 75 витков каждая. Генератор трёхфазный, сопротивление одной фазы получилось 0.95 Ом. Диаметр готового статора 280 мм.

Ступица генератора сделана у токаря, покупал я подшипники от полуоси ВАЗ, и под них токарь выточил мне готовую ступицу для дисков. Более подробно я описал начало строительства этого ветряка здесь — Детали генератора и чертежи.

Статор генератора я заливал эпоксидной смолой. Я делал форму для заливки из старых мебельных щитов и фанеры, ниже фотография статора перед заливкой. Более подробно и больше фотографий статора перед заливкой в этой статье Намотка катушек — изготовление статора генератора

Ниже фото готового статора. Заливка эпоксидной смолой оказалась не совсем качественной, были воздушные пузыри и не пролитые места. Это я просто поторопился и не пропитал статор качественно. Но потом где мог я исправил недочёты, а так в общем статор получился нормальный и прочный. С двух сторон в статор были уложены два круга из стеклоткани. Более подробно и другие фото статора в этой статье Готовый статор и рама ветряка

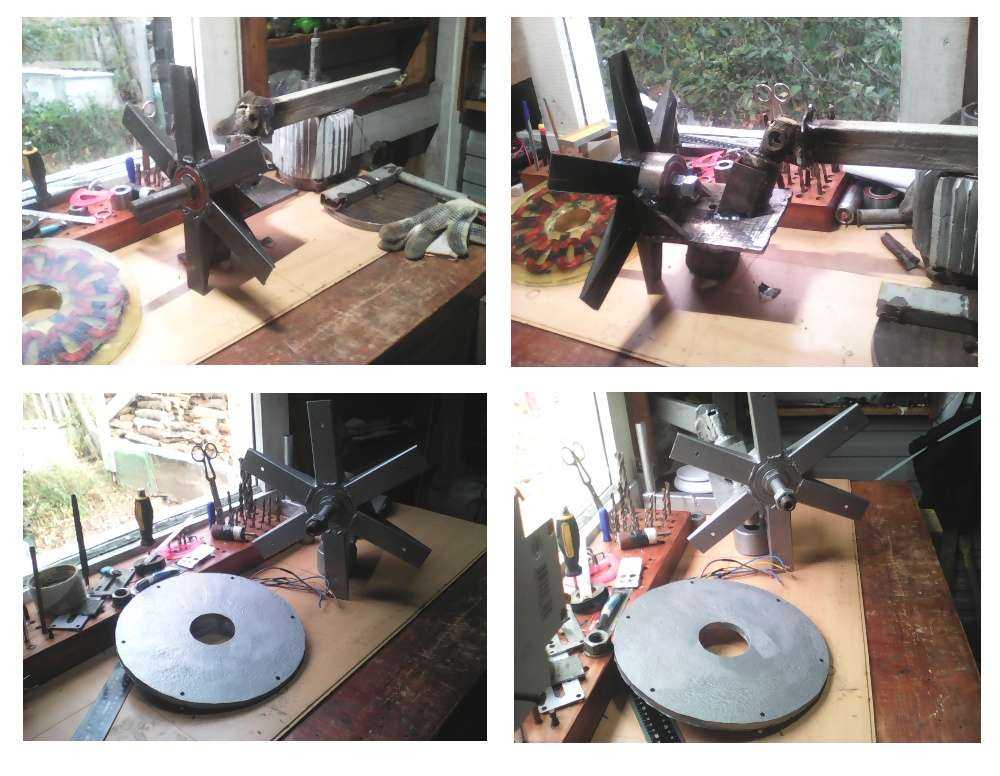

Далее начался процесс изготовления рамы ветрогенератора. Делал я всё из б/у металла, который у меня был, сварочные работы тоже делал сам, варил от аккумуляторов. Ось генератора смещена относительно поворотной оси на 30 мм. Это сделано для того чтобы реализовать защиту ветрогенератора от урагана складывающимся хвостом. Хвост подвижный, угол поворотного узла хвоста имеет наклон 20% назад и вправо. Для ограничения хода хвоста сделаны упоры. Ниже фото где видно как приварен хвост, но упоров пока нет, они появятся позже.

Ниже собственно сам генератор уже полностью собранный. Покрутил я его шуруповёртом и при 310 об/м генератор выдал при соединении звездой 42 вольта, а напряжение одной фазы при 310 об/м составило 22 вольта. В звезде при 60 об/м получилось 8 вольт, то-есть зарядка АКБ начинается уже при 90 об/м. При соединении трёх фаз в параллель зарядка АКБ начинается при 200 об/м. Более подробно и больше фото в этой статье Дисковый генератор

Винт ветрогенератора сделан из рыжей трёхслойной пластмассовой трубы диаметром 250 мм, толщина стенки этой трубы 8 мм. Ниже на фото ветрогенератор с винтом диаметром 2,6 метра, но потом я уменьшил диаметр винта до 2,2 метра.

Ветрогенератор получился номинальной мощностью 300 ватт при ветре примерно 10-12 м/с. Максимально я видел 476 ватт, но ветер был наверно метров 15 в секунду. Винт стартует от любого ветерка, но зарядка начинается при ветре примерно 3,5 м/с. Фазы генератора сейчас соединены в параллель, так ветряк выдаёт гораздо больше мощности. При соединении обмоток генератора звездой зарядка АКБ начинается уже при ветре 2,5-3 м/с, но винт не осиляет тянуть генератор так-как не может раскрутится, и максимальный ток заряда даже в сильный ветер не превышает 3 ампера.

В общем при звезде ветряк хорошо работает на АКБ 24 вольта, а при параллельном соединении фаз работает хорошо на АКБ 12 вольт. На моём youtube канале есть видео про этот ветрогенератор. На 12 вольт при параллельном соединении фаз ток заряда доходит при сильном ветре до 17-25 ампер. А так при среднем ветре 6 м/с ток заряда 1-4 А, и временами до 7-10 А.

За ноябрь ветрогенератор выработал более 6 кВт энергии, для меня это большая прибавка, в это время когда нет солнца и солнечные панели дают мало энергии.

Протягиваем провод и подключаем электронику

После того, как было залито цементное основание (можно использовать и уже имеющееся), крепим в него петли и к ним монтируем саму мачту. К одному ее концу уже должна быть присоединена турбина. От нее провод кидаем к контроллеру. Жесткая проволока поможет протянуть электрический провод через стальную трубу, которая и служит нам мачтой. Провод просто привязываем к одному концу проволоки, после чего просовываем ее в трубу.
К батарее нужно подключить инвертор на 120 В и мультиметр, который даст возможность контролировать напряжение батареи и ветрогенератора. Мультимерт покажет, ток какой силы будет вырабатывать установка вашего ветрогенератора. Конечно, для электроснабжения всего дома его мощности едва ли хватит, но для подключения наружного освещения (пары лампочек во дворе) ее будет вполне достаточно.

Также пригодится такая установка на случай непредвиденного отключения электричества; позволит обходиться без подключения к общей сети на даче или в условиях горного домика. Для элементарных нужд – зарядить телефон, подключить электробритву, вскипятить воду в электрочайнике – вполне достаточно.

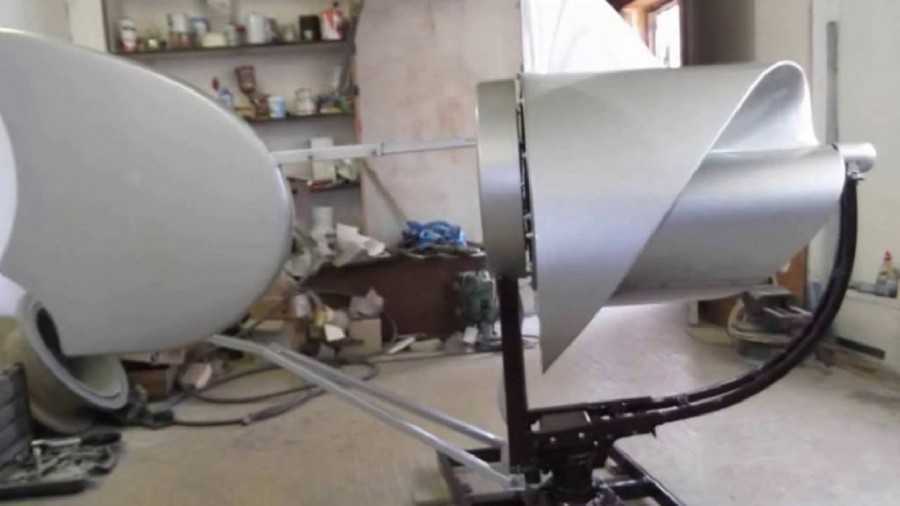

Ветрогенератор своими руками: вопросы и решения

Выполнив все эти шаги, сбор конструкции ветрогенератора из генератора считается завершенным. Но еще существуют некоторые детали самого процесса, которые дадут о себе знать в процессе применения сконструированного устройства. Эти процессы непосредственно связаны с автоматикой, которая регулирует накопление и распределение энергии. К автоматическим устройствам относятся контролер заряда, инвертор тока и другие, которые являются неотъемлемыми частями всех ветрогенераторов.Рассмотрим сооружение ветрогенератора на 24 В на основе автогенератора. Такая конструкция стабильно работает при силе ветра 5 м/с. При порывах ветра 15 м/с установка может давать от 8 до 11 А. Когда на улице дует сильный ветер, то коэффициент полезного действия конечно увеличивается. При этом мощность достигает не больше 300 Вт.

Собранная такая конструкция развивает 24 В. Ее спокойно можно применять с целью зарядки мобильных аккумуляторов, а также для поставки электроэнергии в линии, где проходит освещение.Основные ошибки процесса сборки самодельного ветрогенератора.

Дело в том, что сборка ветрогенератора дома собственноручно будет иметь ошибки. Даже в промышленных конструкциях также они имеются. Но ошибки наоборот отлично помогают совершенствоваться, о чем свидетельствуют работающие бытовые самодельные конструкции.Одной из часто допускающихся ошибок при конструировании ветрогенераторов для использования в быту, является отсутствие модуля торможения. Дело в том, что эта ошибка появляется в связи с тем, что в автомобильных генераторах просто нет в наличии этой детали. Поэтому обязательно конструкцию генератора следует доработать.

Но есть такие конструкторы, которые не желают этого делать . И просто не устанавливают данную деталь, рассчитывая на то, что и так все получится. Но по итогу все происходит совершенно наоборот. При сильном ветре происходит раскручивание винта до высоких скоростей. В результате подшипники не справляются, что приводит к блокировке ротора.

Ветрогенератор своими руками: некоторые ошибки

Еще одной распространенной ошибкой является отсутствие ограничителя поворота флюгера. Его зачастую просто забывают установить. А когда вспоминают, то уже поздно, конструкция выходит из строя. Минимальные повреждения – это перекручивание или обрыв электрического кабеля. Максимальные повреждения – поломка и разлом конструкции полностью.

Еще одной ошибкой, которую допускают в процессе сборки ветрогенератора, является неправильно проведенный расчет точки центра тяжести на основании флюгера. При такой ошибке в самом начале ветряк еще будет нормально работать. Но по истечении определенного времени появится перекос на узле подшипников, ограничится при этом свобода вращения, конструкция потеряет свою эффективность по отдаче энергии.

Нельзя полученной энергией от бытового генератора заряжать аккумуляторную батарею. Так как в скором времени аккумулятор перестанет держать заряд, появятся пробои в банках. Эта самая простая, но распространенная ошибка.

Как сделать ветряк своими руками

Для того, чтобы сделать ветряной генератор своими руками, следует точно знать какие детали в его конструкции существуют, и за что они отвечают. Так можно будет понять, чем заменить некоторые детали, которые сложно найти в домашних условиях.

Любая ветроустановка имеет в своей конструкции:

  • Лопасти, которые вращаются;
  • Вырабатывающий переменный ток электрогенератор;
  • Контроллер – приспособление, которое преобразовывает механическую энергию от лопастей в ток;
  • Инвертор – устройство, которое преобразовывает постоянный ток в переменный;
  • Аккумуляторные батареи;
  • Мачта.

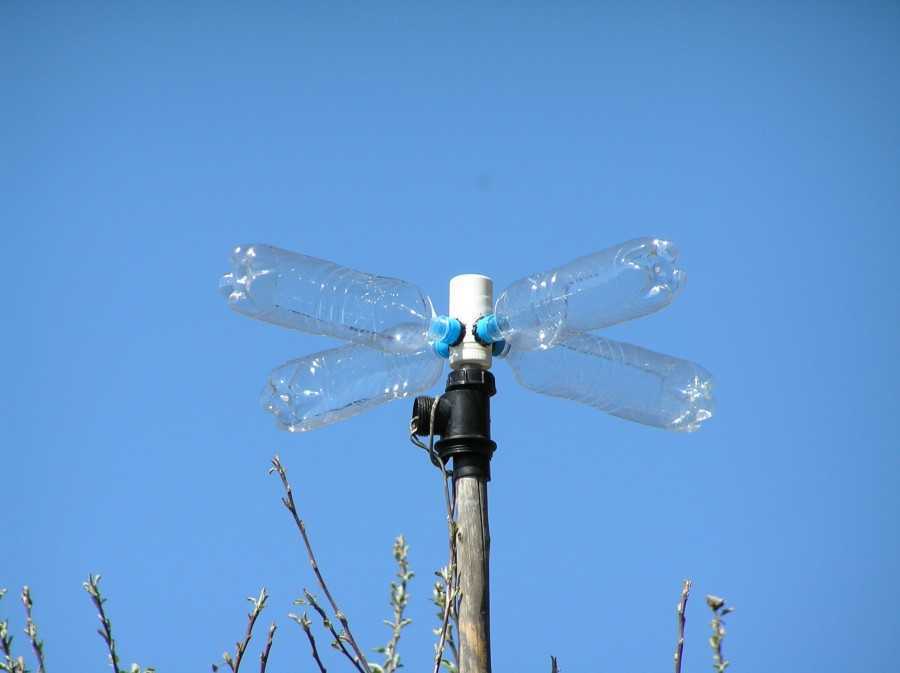

Простой маленький ветрячок можно изготовить, взяв за основу бытовой вентилятор. Некоторые умельцы приспосабливают под мини-ветряк старый компьютерный кулер. Правда мощность такого ветродуйка не будет превышать и 100 Вт. Когда для энергоснабжения небольших и домов среднего размера нужен ветрогенератор с мощностью в 5 кВт, а для коммерческих объектов – в 10 кВт.

Увеличение мощности установки

Конструкцию некоторых ветрогенераторов имеет ветровой датчик. Он собирает данные о направлении и скорости воздушного потока. Генератор ветряка не может выдать больше номинальной мощности, однако, в любое оборудование заложен запас он может составлять от 10-30% от расчетных. На этот «запас» рассчитывать не стоит, так как программно и конструктивно в ветрогенератор заложена защита от перегрузок.

Выходная мощность (кВт) ветрогенератора определяется мощностью инвертора. Исходя из выдаваемых киловатт, можно определиться с максимальным количеством подключаемых электроприборов. Чтобы увеличить выходную мощность установки, необходимо параллельно подключить несколько инверторов.

Если мощности на фазе недостаточно, увеличивают количество инверторов, если это предусмотрено производителем. При отсутствии ветра продолжительность подачи электроэнергии прекращается. Генерации энергии не происходит, поэтому к ветрогенератору подключают накопители энергии, смотрите схему ниже.

Схема увеличения мощности и емкости ветрогенератора

Накопитель энергии состоит из связки инвертор-батарея. О батареях вы можете прочитать в этой рубрике, а о накопителях в этой. Увеличение ёмкости аккумуляторных батарей увеличивает запас хранимой энергии, но и длительность зарядки. Скорость зарядки аккумулятора зависит от мощности генератора и количества инверторов, которые тоже могут пропустить через себя только ту мощность, которая заложена производителем. Соответственно, скорость зарядки аккумуляторов зависит от пропускной способности инвертора и не зависит от мощности ветрогенератора.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Строитель Джек
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
