Замена электропроводки в стандартной квартире площадью 60 квадратных метров занимает от 5 до 7 дней. Стоимость работ одного мастера начинается от 30 000 рублей. Правильный выбор между ВВГнг-LS или NYM: какой кабель лучше для квартиры, определяет безопасность жилья на десятилетия. Ошибка в подборе материала ведет к перерасходу бюджета или риску короткого замыкания. Разберем все детали выбора.
Особенности конструкции и происхождение

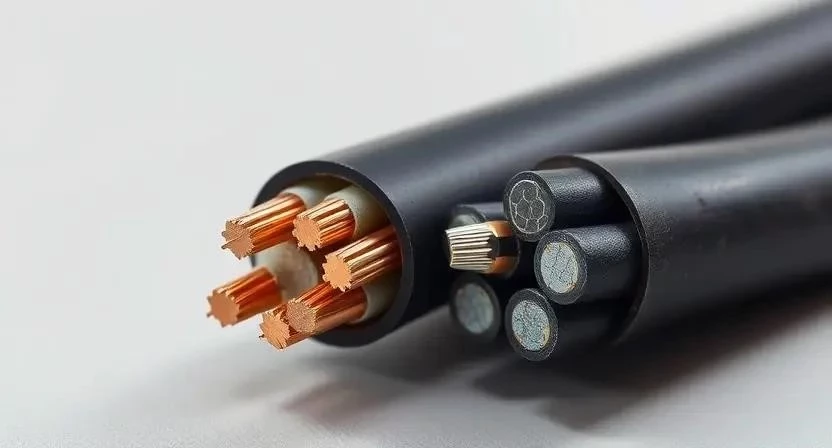

Оба варианта представляют собой медные кабели с ПВХ изоляцией. ВВГнг-LS — это отечественный стандарт, где каждая буква имеет значение. NYM пришел на российский рынок как европейский эталон качества. Его главная особенность заключается в наличии дополнительного заполнения между жилами и внешней оболочкой.

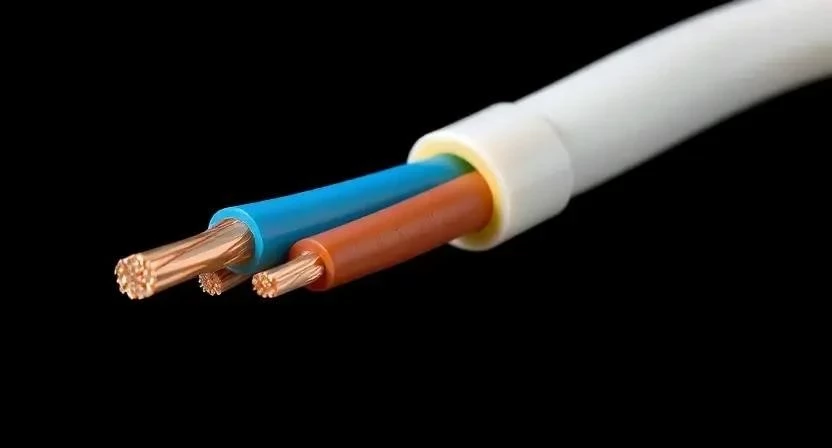

Конструктивно NYM состоит из медных жил, индивидуальной изоляции, общего заполнения из мелонаполненной резины и внешней оболочки. ВВГнг-LS имеет более простую структуру: жилы в изоляции, которые затем объединяются общей оболочкой. Я заметил, что такая разница в строении напрямую влияет на удобство работы при монтаже.
Технические параметры и свойства оболочки
Оба кабеля рассчитаны на номинальное напряжение до 1000 В. Диапазон рабочих температур составляет от -50 до +70 градусов. Основное различие кроется в свойствах внешней оболочки и поведении материала при нагреве.
Маркировка «нг-LS» означает, что кабель не поддерживает горение и имеет низкое дымовыделение. Это критически важно для жилых помещений. Оболочка NYM также обладает хорошими изоляционными свойствами, но она более мягкая и эластичная. Я считал смету для клиента и увидел, что разница в цене между этими марками на весь объем квартиры составила около 5-8 тысяч рублей.
| Характеристика | ВВГнг-LS | NYM | Значение/Результат |
|---|---|---|---|
| Материал жил | Медь | Медь | Высокая проводимость |
| Изоляция | ПВХ (низкодымный) | ПВХ + заполнение | Защита от пробоя |
| Горючесть | Не поддерживает | Слабо поддерживает | Пожаробезопасность |
| Рабочая темп. | -50… +70 °C | -15… +70 °C | Стабильность при Т |
| Напряжение | до 1000 В | до 1000 В | Стандарт для квартир |
Нюансы установки и разделки

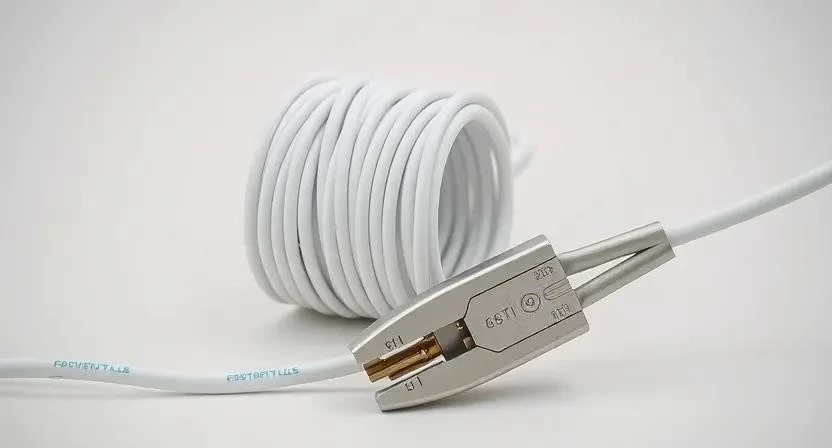

Монтаж ВВГнг-LS считается более стандартным, но кабель довольно жесткий. NYM разделывать значительно проще. Мелонаполненная резина позволяет быстро снять внешнюю оболочку, не повреждая внутренние жилы. Я заметил, что разделка NYM проходит быстрее за счет мягкой прослойки.
Радиус изгиба у NYM чуть больше, что требует осторожности в узких штробах. Если пытаться согнуть его слишком резко, можно повредить структуру внутреннего заполнения. Я однажды пытался гнуть NYM под острым углом в узкой штробе и чуть не повредил внутренний наполнитель.
Список необходимых материалов:
- Кабель ВВГнг-LS 3х2.5 (для розеток) — 100 м
- Кабель ВВГнг-LS 3х1.5 (для освещения) — 60 м
- Гофрированная труба ПВХ 16 мм — 120 м
- Подрозетники для бетона — 20 шт.
- Распределительные коробки — 8 шт.
- Клипсы монтажные 6 мм — 500 шт.
- Дюбель-хомуты — 100 шт.
- Изолента ПВХ или термоусадка — 3 рулона
Инструменты для электромонтажа:
- Штроборез с пылесосом (обязательно)
- Перфоратор (обязательно)
- Стриппер для зачистки кабеля (желательно)
- Уровень лазерный (обязательно)
- Пассатижи и бокорезы (обязательно)
- Индикаторная отвертка (обязательно)
- Миксер для раствора (желательно)
Пошаговая инструкция по прокладке кабеля:
- Разметка трасс на стенах и потолке (1-2 часа)
- Штробление бетонных и кирпичных стен (8-12 часов)
- Очистка штроб от строительной пыли (2 часа)
- Установка и фиксация подрозетников (4 часа)
- Прокладка кабеля в гофре или по клипсам (6-8 часов)
- Монтаж распределительных коробок (3-4 часа)
- Зачистка концов жил под соединение (2 часа)
- Сборка соединений в коробках (6-10 часов)
- Подключение кабелей в распределительном щите (6 часов)
- Тестирование цепей мегомметром и проверка фаз (2 часа)
Меры безопасности:
При штроблении обязательно используйте респиратор и защитные очки, чтобы бетонная пыль не попала в легкие и глаза. Работайте только при полностью отключенном электропитании в щитке. При использовании химических составов для заделки штроб обеспечьте сквозное проветривание помещения. Не допускайте попадания влаги в открытые подрозетники до момента установки розеток.
Срок службы и устойчивость материалов
Срок эксплуатации обоих кабелей в закрытой проводке составляет около 30 лет. Со временем ПВХ изоляция может терять пластичность, но при соблюдении норм нагрузки это происходит медленно. ВВГнг-LS более устойчив к перепадам температур в неотапливаемых помещениях.
Перегрузки сети приводят к нагреву жил. Медный кабель хорошо переносит такие пики, если сечение подобрано верно. Я рекомендую всегда закладывать запас по мощности на 20%, чтобы изоляция не старела преждевременно из-за постоянного перегрева.
Разбор маркировки и проверка качества
Аббревиатура ВВГнг(А)-LS расшифровывается так: В — виниловая изоляция, В — виниловая оболочка, Г — голый провод (без защитного бронирования), нг — не поддерживает горение, LS — Low Smoke (низкое дымовыделение). Это золотой стандарт для современных квартир.
Опасность представляют кабели, изготовленные по ТУ (техническим условиям), а не по ГОСТу. Производители часто занижают сечение жилы, чтобы сэкономить на меди. Я замерял дешевый кабель по ТУ штангенциркулем и обнаружил, что сечение 2.5 мм² на деле оказалось 2.1 мм². Такой провод будет греться и может привести к пожару.
Финансовый расчет и влияние на бюджет
Цена за метр NYM обычно выше, чем у ВВГнг-LS, из-за сложной структуры и импортных стандартов. Однако разница в стоимости монтажа минимальна, так как работа мастера оплачивается за метр прокладки, независимо от марки провода.
| Статья расходов | ВВГнг-LS (ГОСТ) | NYM (ГОСТ) | Разница |
|---|---|---|---|
| Кабель 3х2.5 (100 м) | 7 000 руб. | 9 500 руб. | + 2 500 руб. |
| Кабель 3х1.5 (60 м) | 3 500 руб. | 5 000 руб. | + 1 500 руб. |
| Работа мастера (м.п.) | 300 руб. | 300 руб. | 0 руб. |
| Расходники (гофра, коробки) | 5 000 руб. | 5 000 руб. | 0 руб. |
| 45 000 руб. | 52 000 руб. | + 7 000 руб. |
Своими руками можно сэкономить до 30-50 тысяч рублей на оплате работы, но это потребует покупки дорогого инструмента (штроборез, пылесос) и больших временных затрат. Экономия на самом кабеле, выбирая ТУ вместо ГОСТ, недопустима.
Сравнительный анализ преимуществ
Выбор зависит от приоритетов: максимальная пожаробезопасность или удобство монтажа. ВВГнг-LS выигрывает в групповой прокладке, так как он компактнее и имеет лучшие показатели по дымовыделению.
| Критерий | ВВГнг-LS | NYM | Вердикт |
|---|---|---|---|
| Пожаробезопасность | Высокая (LS) | Средняя | ВВГнг-LS лучше |
| Удобство разделки | Среднее | Высокое | NYM лучше |
| Жесткость | Высокая | Средняя | NYM удобнее |
| Цена | Доступная | Выше | ВВГнг-LS дешевле |
| Стойкость к УФ | Низкая | Очень низкая | Оба для помещений |
Зоны применения и рекомендации
Для скрытой проводки в штробах под штукатурку подходят оба варианта. Однако для прокладки пучками в одном лотке или гофре я рекомендую ВВГнг-LS. Он меньше греется при групповой прокладке и соответствует всем нормам ПУЭ.
Использовать NYM на улице категорически нельзя. Его оболочка быстро разрушается под воздействием ультрафиолета, что приводит к трещинам и попаданию влаги внутрь. Для уличных работ выбирайте специализированные кабели с черной ПНД оболочкой.
Правила подбора кабеля по зонам:
- Розетки и силовые линии — сечение 2.5 мм²
- Освещение и выключатели — сечение 1.5 мм²
- Кондиционеры и электроплиты — сечение 4-6 мм²
- Прокладка в гофре — любой из двух типов
- Групповая прокладка в лотках — ВВГнг-LS
| Условие прокладки | ВВГнг-LS | NYM | Рекомендация |
|---|---|---|---|
| Скрытая в бетоне | Да | Да | Оба подходят |
| В гофре ПВХ | Да | Да | Оба подходят |
| Открытая в помещении | Да | Да | ВВГнг-LS (эстетика) |
| Групповой пучок | Да | Нет | ВВГнг-LS |
| Улица / Солнце | Нет | Нет | Искать UV-стойкий |
Советы профессиональных монтажников
Опытные электрики редко спорят о качестве, если кабель сделан по ГОСТу. Я обычно выбираю продукцию Севкабель, так как у них самая стабильная геометрия жил и честное сечение. Конкорд также показывает хорошие результаты в бюджетном сегменте, если проверять каждую партию.
Кольчугино считается надежным брендом с долгой историей. Главный совет: не покупайте кабель в строительных гипермаркетах без сертификатов. Лучше обратиться к специализированным поставщикам электротехники, где можно запросить паспорт качества на конкретную бухту.
Ответы на частые вопросы

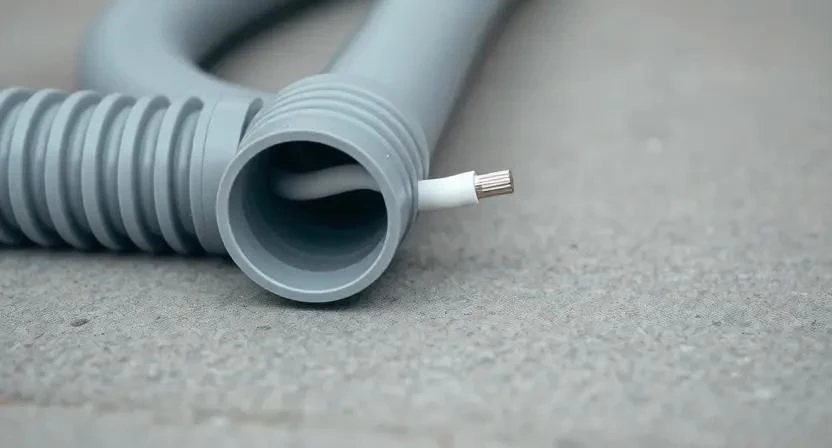

Нужна ли гофра для ВВГнг-LS?
В бетонных стенах гофра обязательна для защиты кабеля от механических повреждений при усадке дома и для возможности его замены. В гипсокартонных перегородках она служит дополнительной защитой от грызунов.
Почему NYM «плачет»?
Это явление миграции пластификаторов из изоляции на внешнюю оболочку. Кабель становится липким. Это не влияет на проводимость, но может привести к налипанию пыли и грязи в распределительных коробках.
Можно ли соединять их в одной коробке?
Да, это технически возможно, так как жилы у обоих кабелей медные. Главное — обеспечить надежный контакт через клеммники или пайку с последующей изоляцией.
Какое сечение нужно на свет и розетки?
Для розеток стандарт — 2.5 мм², для освещения — 1.5 мм². Использование более тонкого провода на розетки приведет к перегреву кабеля при включении мощных приборов, например, чайника или утюга.
