Ввод электричества в дом от столба: 2 способа подключения по ПУЭ

Организация надежного электроснабжения частного строения начинается с выбора метода прокладки линии от магистральной опоры. Ввод электричества в дом от столба: 2 способа подключения по ПУЭ требуют строгого соблюдения технологических нормативов для исключения риска возгорания. Данная задача характеризуется высокой сложностью, а стоимость качественных комплектующих для монтажа варьируется от 15 до 40 тысяч рублей в зависимости от расстояния. Весь процесс установки, включая крепление зажимов и сборку щита, обычно занимает один полный рабочий день опытной бригады. Грамотное выполнение узла ввода гарантирует бесперебойную работу бытовой техники и отсутствие претензий со стороны контролирующих органов.

Предварительные этапы и зона ответственности

Реализация проекта подключения невозможна без получения технических условий (ТУ) в местной сетевой компании. В этом документе прописывается разрешенная мощность, которая для частного сектора чаще всего составляет 15 кВт. Важно четко понимать разграничение зон ответственности: электросетевая организация отвечает за состояние линии до точки подключения на опоре, а владелец участка берет на себя все расходы и риски по монтажу кабеля от столба до дома. Я часто сталкивался с ситуациями, когда собственники начинали работы до получения ТУ, что приводило к необходимости демонтажа из-за несоответствия выбранного кабеля требованиям энергетиков. На документальное оформление может уйти до месяца, поэтому подавать заявку стоит заранее.

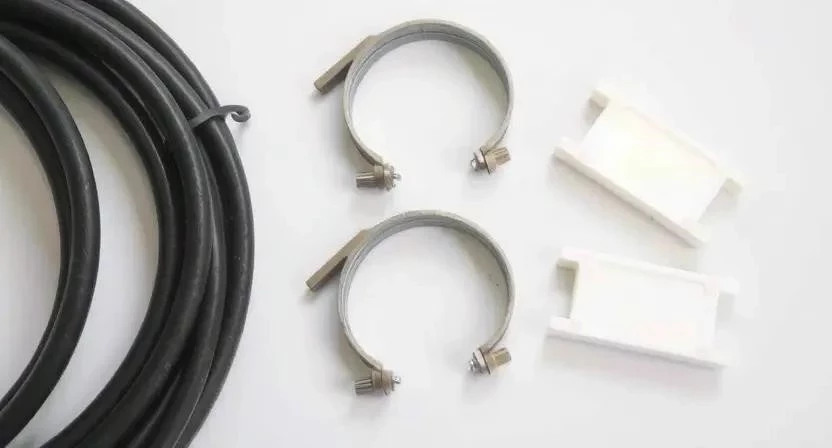

Комплектующие и расходные материалы

Выбор проводника напрямую зависит от выбранного метода прокладки — по воздуху или в траншее. Для воздушных линий я рекомендую использовать самонесущий изолированный провод (СИП), который не боится ультрафиолета и осадков. Для прокладки в земле идеальным вариантом станет бронированный кабель с медными жилами, не требующий дополнительной защиты от механических повреждений грунтом.

• Провод СИП-4 (сечение 4х16 мм²) для воздушного ввода;
• Кабель ВБбШв (4х10 или 5х10 мм²) для подземной линии;
• Труба ПНД диаметром 32-40 мм для защиты кабеля под фундаментом;
• Стальная гильза (отрезок трубы) для прохода через стену;
• Анкерные зажимы для фиксации СИП на опоре и фасаде;
• Прокалывающие зажимы для герметичного соединения с магистралью;

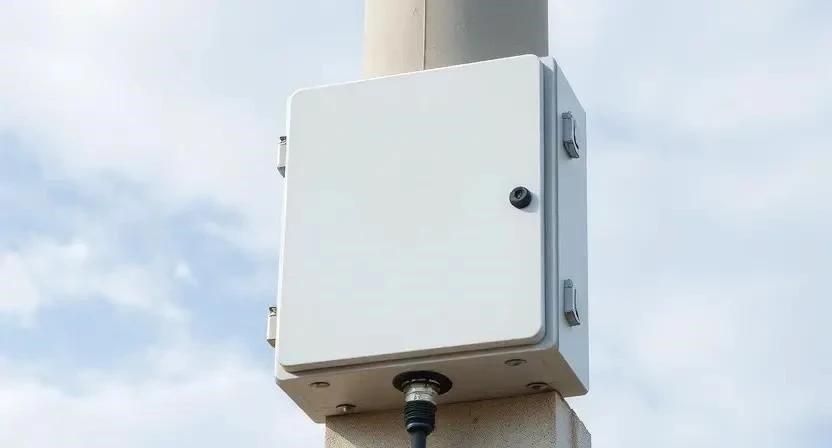

• Вводно-распределительное устройство (шкаф ВРУ) со степенью защиты IP54;
• Двухполюсный или четырехполюсный автоматический выключатель;
• Сигнальная лента с надписью «Осторожно, кабель» для траншеи.

Таблица 1. Технические характеристики и примерная стоимость материалов

Инструментарий для выполнения работ

Для качественного электромонтажа потребуется не только стандартный набор отверток, но и специализированное оборудование. Если планируется воздушный ввод, придется позаботиться о надежной лестнице или арендовать автовышку, так как работа на высоте 5-6 метров требует устойчивой опоры. Я всегда беру с собой полный комплект диэлектрического инструмента, чтобы обеспечить максимальную безопасность при сборке щитка.

• Перфоратор с буром длиной 600-800 мм для прохода стен;
• Набор диэлектрических отверток и пассатижей (до 1000В);
• Пресс-клещи для обжима наконечников на многожильном кабеле;
• Двухполюсный указатель напряжения для проверки фаз;
• Нож для снятия изоляции (с пяткой, чтобы не повредить жилы);
• Лопата штыковая или траншеекопатель (для подземного способа);
• Строительный уровень и рулетка 30 метров.

Подготовка места установки щита

Внутри дома необходимо заранее подготовить площадку для монтажа вводно-распределительного устройства. Щит должен располагаться в сухом, доступном месте, защищенном от возможного подтопления. При сверлении сквозного отверстия в стене я всегда закрываю чистовую отделку плотной пленкой и использую пылесос, так как кирпичная или бетонная пыль крайне тяжело вымывается из напольных покрытий. Место установки должно позволять беспрепятственно подвести кабель как снаружи, так и распределить линии внутри здания.

Разметка трассы и бурение

Перед началом активной фазы монтажа выполняется разметка пути следования кабеля. Для воздушного варианта я проверяю соблюдение высотных габаритов: провод не должен провисать ниже 2,5 метров над участком. Если выбран подземный ввод электричества в дом, трасса размечается колышками в обход будущих построек и деревьев. Отверстие в стене бурится с небольшим уклоном в сторону улицы — это простое правило предотвращает попадание конденсата и дождевой воды внутрь помещения по гильзе.

Технология реализации: пошаговый алгоритм

Существует два основных сценария подключения, каждый из которых имеет свои технологические особенности. Ниже приведены детальные инструкции для обоих методов.

Вариант 1. Воздушный ввод (СИП)

1. Установка анкерного кронштейна на опоре ВЛ (высота 5-6 м) — 40 минут.
2. Монтаж ответвительных прокалывающих зажимов на магистральные провода — 30 минут.

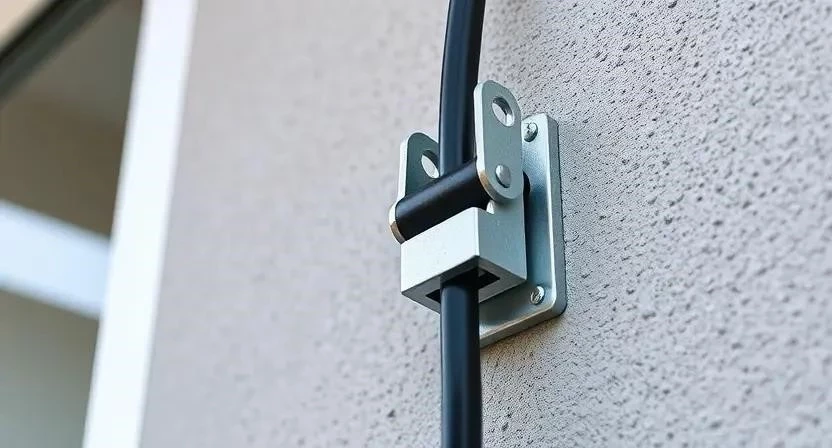

3. Крепление анкерного зажима на фасаде дома (минимальная высота 2,75 м) — 40 минут.
4. Натяжка провода СИП между опорой и домом с помощью лебедки или вручную — 20 минут.
5. Прокладка СИП по фасаду в гофре или по специальным фасадным креплениям — 60 минут.
6. Установка стальной гильзы в подготовленное отверстие в стене — 30 минут.
7. Завод кабеля внутрь помещения через гильзу к щиту ВРУ — 20 минут.
8. Подключение жил к вводному автомату и герметизация прохода — 40 минут.

В моей практике был случай, когда из-за слишком сильного натяжения СИП зимой, при низких температурах, анкер просто вырвало из деревянной стены. Я рекомендую оставлять небольшой технологический провис, чтобы компенсировать температурные сужения металла.

Вариант 2. Подземный ввод (в траншее)

1. Рытье траншеи глубиной 0,7–0,8 метра от столба к фундаменту — 4-6 часов.
2. Устройство песчаной подушки толщиной 10 см на дне траншеи — 1 час.
3. Укладка бронированного кабеля (например, ВБбШв) «змейкой» без натяжения — 40 минут.
4. Монтаж защитной ПНД трубы в местах прохода под дорожками и фундаментом — 1 час.

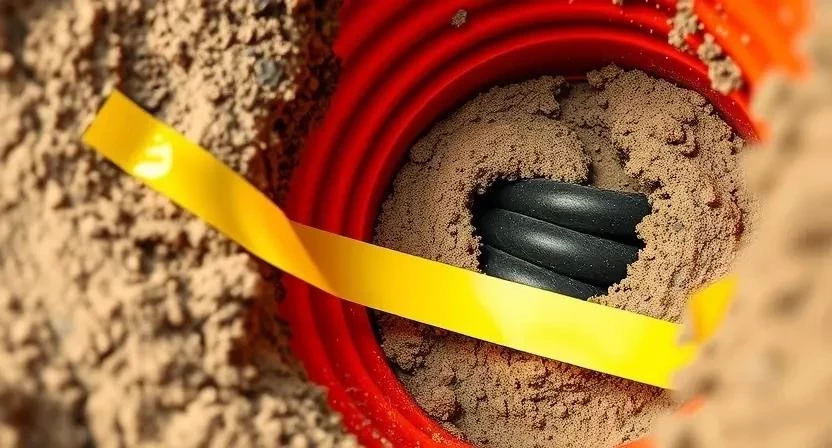

5. Засыпка кабеля слоем песка (10 см) и укладка сигнальной ленты — 1 час.
6. Ввод кабеля в дом через закладную трубу в фундаменте или стене — 40 минут.

Технические параметры и нормативы ПУЭ

При монтаже важно соблюдать требования к сечению проводников. Согласно ПУЭ, минимальное сечение алюминиевого провода для ввода должно составлять 16 мм², а медного — 10 мм². Использование более тонких жил запрещено из-за риска перегрева. Также необходимо выдерживать расстояния до объектов инфраструктуры.

Таблица 2. Минимально допустимые расстояния по ПУЭ

Распространенные ошибки новичков

Самая частая ошибка — использование кабеля ВВГнг для открытой прокладки по воздуху без защиты. Солнечный ультрафиолет разрушает его изоляцию буквально за 3-4 года, что приводит к коротким замыканиям. Еще одна критическая недоработка — отсутствие заземления металлического щита на фасаде или внутри дома. Я видел последствия, когда из-за трения кабеля о край стальной гильзы без пластиковой втулки происходил пробой на корпус, и вся стена оказывалась под напряжением. Также недопустимо выполнять скрутки алюминия и меди напрямую; для этого используются только специальные переходные клеммы или зажимы.

Анализ затрат на подключение

Стоимость работ зависит от выбранного способа и привлечения специалистов. Подземный ввод всегда обходится дороже из-за земляных работ и высокой цены медного бронированного кабеля.

Таблица 3. Смета на материалы и работы (средний дом, 20 метров)

Обслуживание системы после запуска

После ввода в эксплуатацию электроустановка требует регулярного осмотра. Раз в год я рекомендую проводить протяжку винтовых соединений в щитке, так как алюминий обладает текучестью и контакт со временем ослабевает. На фасаде следует проверять целостность изоляции СИП и надежность крепления анкеров, особенно после сильных ветров или снегопадов. Если кабель проложен под землей, важно контролировать состояние грунта: отсутствие просадок и несанкционированных раскопок в охранной зоне линии.

Выбор оптимального варианта

Воздушный ввод выбирают в 80% случаев из-за его дешевизны и ремонтопригодности. Это идеальное решение для дачных домов и бюджетного строительства. Однако, если на участке планируется изысканный ландшафтный дизайн, «паутина» проводов может испортить весь вид. Подземный способ эстетичнее и надежнее, так как кабель защищен от ветра и падающих деревьев. Но если на пути траншеи встречается скалистый грунт или обилие других коммуникаций, стоимость работ может вырасти в разы, делая подземный метод экономически нецелесообразным.

Меры безопасности при работе

Работа с электричеством не прощает халатности. Обязательно используйте средства индивидуальной защиты: диэлектрические перчатки, обувь на резиновой подошве и защитные очки при сверлении стен. Все подключения к магистральной линии должны выполняться только при снятом напряжении или квалифицированным персоналом с допуском к работам под напряжением. Категорически запрещено работать на приставных лестницах в одиночку — внизу всегда должен быть страхующий напарник.

Вопросы и ответы (FAQ)

Какой кабель лучше для ввода в дом?
Для воздуха оптимален СИП-4 4х16. Для земли лучше всего подходит медный ВБбШв 4х10, так как он имеет стальную броню.

Можно ли использовать обычный ВВГ на улице?
Только в черной ПНД трубе, защищающей от ультрафиолета, иначе изоляция разрушится через несколько лет.

На какую глубину нужно копать траншею?
Согласно ПУЭ, глубина должна составлять не менее 0,7 метра. В местах пересечения с дорогами — до 1 метра.

Нужно ли регистрировать работы по вводу?
Да, после завершения монтажа необходимо вызвать инспектора сетевой компании для опломбировки счетчика и составления акта ввода.

Таблица 4. Пошаговый план приемки работ у подрядчика
