Старые черные пробки в электрощитках часто перестают надежно срабатывать, что создает реальный риск короткого замыкания и пожара. Замена автоматических пробок на современные модульные автоматы обычно занимает от 3 до 6 часов в зависимости от количества линий. Стоимость базового комплекта оборудования для небольшой квартиры начинается от 2000 рублей. Правильный переход на модульную систему обеспечивает стабильную защиту сети и упрощает обслуживание электрики.
Особенности подготовки к работе
Перед началом монтажа я всегда провожу полную оценку состояния существующей проводки. Если изоляция кабелей потрескалась или рассыпается в руках, простая замена автоматов не решит проблему безопасности. Для выполнения таких работ требуются базовые навыки электромонтажа и умение пользоваться измерительными приборами. В случае обнаружения обгорания вводного кабеля или сильного окисления жил, я рекомендую вызвать профессионального электрика, чтобы избежать аварийной ситуации.
Комплект необходимых материалов
Для качественного обновления щитка потребуется определенный набор комплектующих. Я подбираю номиналы автоматов строго под сечение имеющегося провода, чтобы избежать перегрева кабеля.
- Модульные автоматические выключатели (номиналы 10А, 16А, 25А)
- Стандартная DIN-рейка (перфорированная)
- Наконечники НШВИ для многожильных проводов
- Провод ПВ-3 для разводки внутри щитка
- Изоляционная лента (ПВХ)
- Кабельные стяжки нейлоновые
- Маркировочные бирки для линий
- Клеммники для соединения проводов
Расход материалов и примерные цены представлены в таблице:
| Материал | Количество (пример) | Расход на щиток | Цена за ед. | |
|---|---|---|---|---|
| Автомат модульный | 5 шт. | по 1 на линию | 350 руб. | 1750 руб. |
| DIN-рейка | 1 шт. | 350 мм | 150 руб. | 150 руб. |
| Наконечники НШВИ | 20 шт. | по 2-4 на автомат | 5 руб. | 100 руб. |
| Провод ПВ-3 (2.5 мм2) | 3 м | для перемычек | 60 руб/м | 180 руб. |
| Изолента/стяжки | 1 компл. | по необходимости | 200 руб. | 200 руб. |

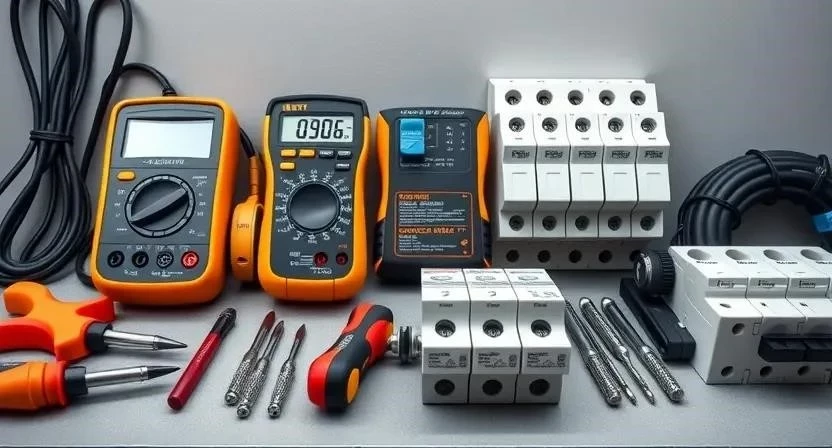

Инструменты для электромонтажа
Качественный инструмент сокращает время работы и исключает ошибки при зачистке жил. Я предпочитаю использовать профессиональный ручной инструмент, так как дешевые аналоги часто портят жилу провода.
- Индикаторная отвертка (для проверки фазы)
- Мультиметр (для замера напряжения)
- Стриппер (для быстрой зачистки изоляции)
- Набор диэлектрических отверток (крест и шлиц)
- Пассатижи с изолированными ручками
- Бокорезы или кусачки
- Настольный фонарь или налобный осветитель
Организация рабочего пространства
Первым делом необходимо полностью отключить общее питание на вводе в квартиру или дом. Поскольку свет в помещении пропадет, я всегда готовлю мощный фонарь, чтобы видеть все детали в глубине щитка. Пол и мебель под щитком прикрываю плотной пленкой или картоном, чтобы мелкий строительный мусор и обрезки изоляции не загрязняли комнату. Рабочее место организую так, чтобы иметь свободный доступ к инструментам и материалам.
Подготовка щитка к монтажу
Процесс начинается с аккуратного демонтажа старых пробок. Я осторожно откручиваю зажимы, стараясь не повредить старый алюминиевый провод, который очень хрупок. После этого из щитка удаляется вся пыль и остатки старой изоляции с помощью пылесоса или кисти. Важным этапом является проверка целостности кабелей: если жила обломилась, ее нужно зачистить заново до здорового металла.
Затем я приступаю к установке новой DIN-рейки. Ее фиксируют на задней стенке щитка с помощью саморезов, оставляя небольшой зазор для удобного защелкивания автоматов. Однажды я обнаружил, что кабель в старом щитке оплавился прямо внутри корпуса пробки. Мне пришлось обрезать поврежденный участок длиной 5 см, чтобы добраться до целой меди, иначе контакт был бы ненадежным.
Процесс замены по этапам
Монтаж выполняю строго по технологии, чтобы обеспечить качественную адгезию контактов и безопасность сети.
- Полное обесточивание сети и проверка отсутствия напряжения индикатором (10 мин).
- Маркировка каждого провода бирками, чтобы не перепутать комнаты и розетки (20 мин).
- Демонтаж старых пробок и очистка посадочных мест (30 мин).
- Монтаж DIN-рейки на основание щитка (30 мин).
- Подбор номиналов новых автоматов согласно нагрузке (15 мин).
- Зачистка изоляции жил кабеля на длину 10-12 мм (20 мин).

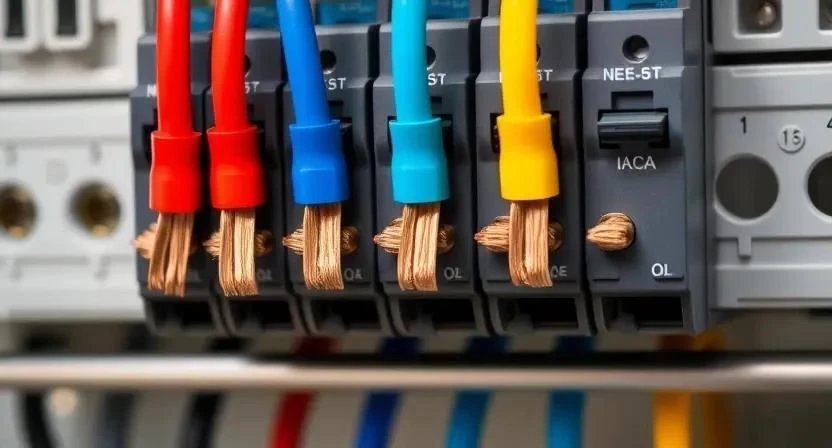

- Установка наконечников НШВИ на многожильные провода (30 мин).

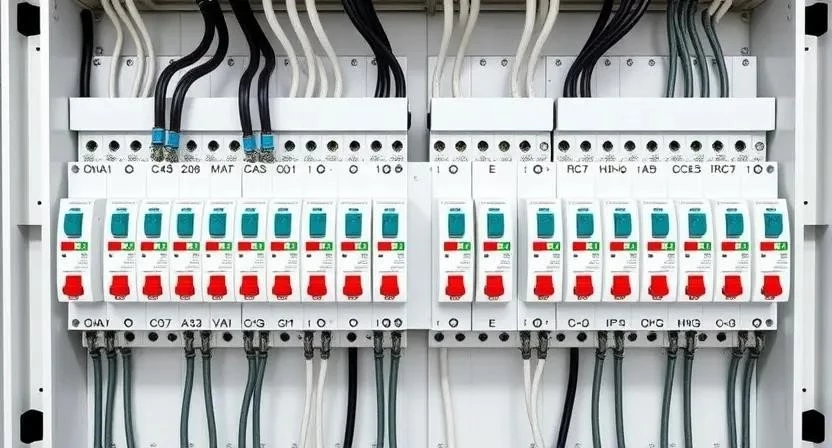

- Установка модульных автоматов на DIN-рейку до щелчка (20 мин).
- Подключение фазных линий к верхним или нижним клеммам (40 мин).
- Подключение нулевой шины и заземления (30 мин).
- Финальная проверка затяжки всех винтов в клеммах (20 мин).
- Тестовое включение вводного автомата (15 мин).
- Замер напряжения на выходе каждого автомата мультиметром (15 мин).
- Закрытие щитка защитной крышкой (10 мин).
График выполнения работ выглядит следующим образом:
| Этап работ | Время | Особенности |
|---|---|---|
| Подготовка и демонтаж | 60 мин | Обязательная проверка фазы |
| Монтаж базы (рейка) | 30 мин | Центровка по оси щитка |
| Подготовка жил и клемм | 50 мин | Использование наконечников |
| Электрические соединения | 70 мин | Соблюдение полярности |
| Тестирование и запуск | 30 мин | Замер вольтметром |
Технологические нюансы монтажа
Важно следить за температурным режимом в щитке — оборудование не должно перегреваться при максимальной нагрузке. При совмещении алюминиевых и медных проводов я никогда не использую скрутку. Только специальные клеммники или переходные гильзы, иначе возникнет электрохимическая коррозия и плохой контакт.
Я всегда использую динамометрическую отвертку для затяжки клемм. Слишком сильный зажим может сорвать резьбу или перерезать тонкую жилу, а слабый — приведет к искрению и нагреву. В моем опыте перетяжка винта часто приводила к тому, что провод просто вываливался из зажима через месяц эксплуатации.
Типичные ошибки новичков
Многие совершают критические ошибки, которые могут привести к выходу оборудования из строя или пожару.
- Установка автомата с номиналом выше, чем может выдержать сечение провода (например, 25А на кабель 1.5 мм2).
- Плохая затяжка винтов в клеммах, что вызывает локальный перегрев.
- Отказ от маркировки проводов, из-за чего приходится искать линию методом проб и ошибок.
- Перепутанные фаза и ноль на вводе в автомат.
- Использование дешевых автоматов без сертификации, которые не срабатывают при коротком замыкании.
Для правильного подбора оборудования используйте таблицу соответствия:
| Сечение провода (мм2) | Рекомендуемый номинал автомата | Макс. нагрузка (кВт) | Применение |
|---|---|---|---|
| 1.5 | 10А | 2.2 | Освещение |
| 2.5 | 16А | 3.5 | Розетки (стандарт) |
| 4.0 | 25А | 5.5 | Мощные приборы |
| 6.0 | 32А | 7.0 | Электроплиты |
| 10.0 | 40А-50А | 9-11 | Вводной автомат |
Расчет стоимости замены
Самостоятельный монтаж позволяет существенно сэкономить на услугах специалиста, но требует наличия инструмента. Расценки на работу мастера обычно зависят от количества устанавливаемых модулей.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия |
|---|---|---|---|
| Материалы и расходники | 2500 | 2500 | 0 |
| Работа по монтажу | 0 | 4000 | 4000 |
| Инструмент (аренда/покупка) | 1000 | 0 | -1000 |
| 3500 | 6500 | 3000 |
Эксплуатация после обновления
После завершения работ я рекомендую раз в год проверять затяжку всех винтовых соединений. Металл имеет свойство «течь» под нагрузкой, и контакты могут ослабнуть. Также полезно контролировать температуру корпусов автоматов с помощью бесконтактного термометра при включении нескольких мощных приборов. Срок службы качественных модульных автоматов составляет около 10-15 лет при соблюдении норм нагрузки.
Альтернативные решения по модернизации
Если бюджет позволяет, вместо обычных автоматов можно установить дифференциальные автоматы. Они совмещают в себе функции защиты от перегрузки и защиту человека от поражения током. Также эффективным решением будет добавление УЗО (устройства защитного отключения) или реле напряжения (РКН) для защиты техники от скачков вольтажа.
В некоторых случаях я заменяю весь старый металлический щиток на современный пластиковый бокс. В моем последнем проекте такая замена позволила установить DIN-рейку идеально ровно и аккуратно уложить все провода, что в разы ускорило процесс сборки и улучшило вентиляцию внутри корпуса.
Ответы на частые вопросы
Можно ли ставить автоматы на старую алюминиевую проводку?
Да, можно, но важно правильно подобрать номинал автомата (обычно ниже, чем для меди), чтобы старый провод не перегрелся.
Какой номинал выбрать для кухни?
Для розеток на кухне, где работают чайник и микроволновка, оптимально ставить автомат на 16А при сечении провода 2.5 мм2.

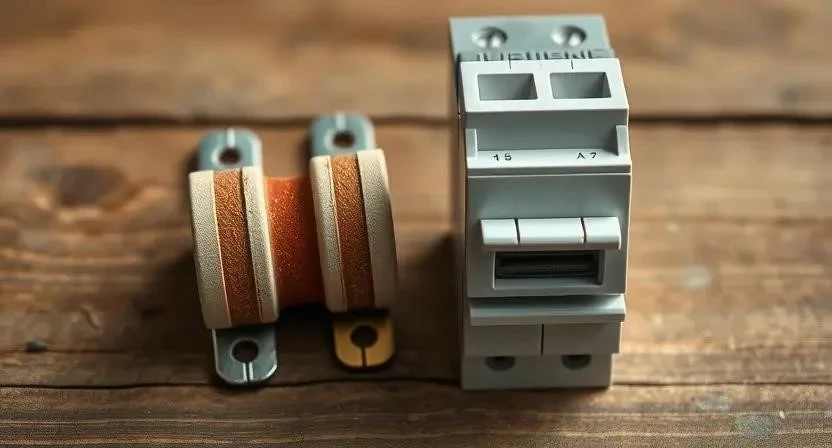

Чем отличается автомат от пробки?
Пробка работает на плавком предохранителе, который сгорает. Автомат использует электромагнитный механизм, который можно вернуть в рабочее состояние одним рычагом.
Нужно ли менять вводной кабель?
Если кабель имеет сечение менее 6 мм2 или его изоляция изношена, замена крайне рекомендована.
Как часто проверять контакты?
Оптимальный интервал — один раз в год, особенно в старых домах с нестабильным напряжением.
Что делать, если автомат постоянно выбивает?
Это признак либо перегрузки сети (слишком много приборов), либо короткого замыкания в линии или самом устройстве.
Можно ли использовать одну шину на все автоматы?
Для фазных линий используются перемычки или гребенчатые шины, а для нулевых проводов — общая нулевая шина (N), установленная в щитке.
Меры безопасности: При работе с электричеством обязательно используйте диэлектрические перчатки и очки. Никогда не работайте под напряжением. Перед любым касанием проводов проверяйте их индикаторной отверткой. Обеспечьте хорошее проветривание помещения при использовании изоляционных материалов.
