Электромонтаж в деревянном доме требует предельной осторожности из-за высокой горючести материала стен. Ошибка в выборе кабеля или неправильный зажим контакта может привести к пожару за считанные минуты. В среднем такая работа занимает от 7 до 14 дней, а стоимость материалов для небольшого коттеджа начинается от 50 000 рублей. Правильный электромонтаж в деревянном доме гарантирует безопасность жильцов на десятилетия.
Особенности подготовки и планирования
Работа с деревом сложнее, чем с бетоном. Главная проблема — усадка бруса или бревна. Если закрепить проводку жестко, ее просто перережет или вырвет из коробок через год. Я всегда советую ждать полной усадки или закладывать значительные запасы кабеля в виде петель. Потребуются навыки работы с электроинструментом и строгое знание ПУЭ. Оптимально проводить монтаж после завершения основных строительных работ, но до чистовой отделки помещений.
Подбор необходимых материалов
Выбираю только негорючие материалы. Кабель ВВГнг-LS — это стандарт, где «нг» означает не поддерживающий горение, а «LS» — низкое дымовыделение при нагреве. Для защиты линий использую только специализированную гофру. Расчет количества материалов делаю с запасом 15% на обрезки и петли усадки.
- Кабель ВВГнг-LS 3х2.5 (для розеточных групп)
- Кабель ВВГнг-LS 3х1.5 (для освещения)
- Гофротруба ПВХ негорючая (серая)
- Подрозетники специальные для деревянных стен
- Автоматические выключатели (автоматы)
- УЗО (устройство защитного отключения)
- Распределительные коробки из негорючего пластика
- Клеммники Wago или винтовые зажимы
- Металлический лоток для основных магистралей
| Наименование | Расход на м2 (примерно) | Средняя цена |
|---|---|---|
| Кабель ВВГнг-LS | 3-5 метров | от 60 руб/м |
| Гофротруба | 3-5 метров | от 15 руб/м |
| Подрозетник | 1 шт на 4 м2 | от 100 руб/шт |
| Автоматы/УЗО | комплект на дом | от 5000 руб |
| Крепеж (клипсы/дюбели) | 10-15 шт | от 5 руб/шт |
Инструментарий для работы
Инструмент должен быть надежным. Стриппер экономит кучу времени, не повреждая жилу провода. Для отверстий в брусе использую перфоратор с качественными сверлами по дереву. Если бюджет ограничен, часть инструментов можно взять в аренду, но мультиметр и отвертки должны быть своими.
- Перфоратор — создание отверстий в стенах
- Шуруповерт — крепление гофры и щитка
- Стриппер — быстрая зачистка изоляции
- Мультиметр — проверка целостности линий
- Уровень — установка розеток по горизонту
- Пассатижи — обрезка и загиб проводов
- Набор диэлектрических отверток — монтаж контактов
| Инструмент | Цель использования | Приоритетность |
|---|---|---|
| Мультиметр | Прозвонка и замер напряжения | Обязательно |
| Стриппер | Снятие изоляции без повреждений | Желательно |
| Перфоратор | Сверление отверстий в брусе | Обязательно |
| Уровень | Разметка и установка приборов | Обязательно |
| Шуруповерт | Монтаж крепежных элементов | Обязательно |
Организация пространства в помещении
Сначала я полностью освобождаю комнаты от мебели и строительного мусора. Стены размечаю карандашом, отмечая каждую точку выключателя и розетки. Важно заранее продумать, где будет стоять холодильник или стиральная машина, чтобы не тянуть удлинители через всю комнату. Весь вынесенный мусор сразу утилизирую, чтобы не загромождать проходы при прокладке кабеля.
Подготовка деревянных поверхностей
Пыль в срубе — главный враг чистого монтажа. Продуваю все пазы компрессором. Влажность дерева должна быть не выше 15-20%, иначе антипирены не впитаются. Обрабатываю места прохода кабеля огнезащитными составами. Если стена кривая, подрозетники будут стоять косо, поэтому геометрию проверяю правилом. Готовность к монтажу подтверждаю отсутствием конденсата на стенах и полной сухостью древесины.
Технология монтажа по шагам
Процесс требует системности. Я никогда не пропускаю этапы проверки, даже если уверен в качестве соединений. Обязательно использую средства защиты: перчатки и очки при сверлении.
- Составление проекта и схемы (4 часа). Рисую все линии и нагрузки.
- Установка главного распределительного щита (6 часов). Монтирую в сухом, доступном месте.
- Прокладка основных магистралей кабеля (12 часов). Завожу линии в комнаты.
- Монтаж кабеля в гофре или металлорубе (16 часов). Защищаю провод от перетирания.
- Установка распределительных коробок (8 часов). Размещаю их в верхней части стен.
- Монтаж подрозетников в брусе/бревне (10 часов). Сверлю отверстия строго по разметке.

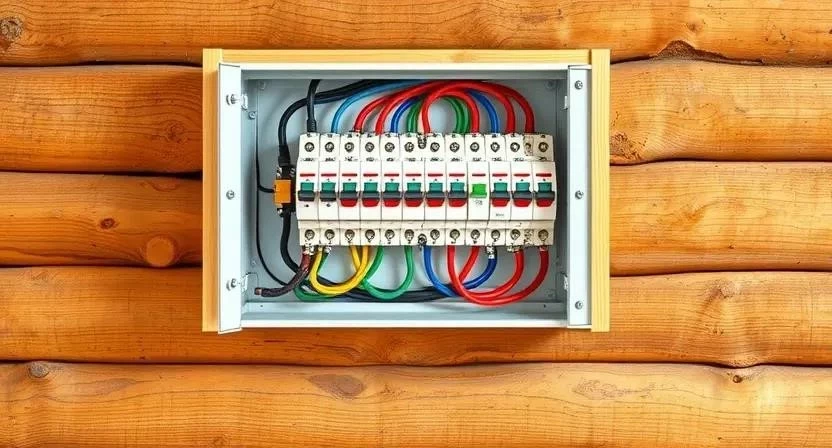

- Подключение автоматики и УЗО (5 часов). Собираю щиток по схеме.
- Монтаж розеток и выключателей (8 часов). Зажимаю провода в клеммах.
- Установка осветительных приборов (8 часов). Монтирую люстры и светильники.
- Проверка целостности линий мультиметром (4 часа). Ищу возможные короткие замыкания.
- Тестовый запуск системы под нагрузкой (3 часа). Проверяю нагрев контактов.
- Маркировка линий в щитке (2 часа). Подписываю каждый автомат.
Личный опыт: Однажды я забыл оставить запас кабеля на усадку в углу комнаты. Через полгода провод натянулся как струна, и пришлось переделывать коробку. Теперь всегда оставляю «петлю» в 15-20 см в каждом узле.
При креплении гофры использую пластиковые клипсы каждые 40-50 см. Типичная ошибка новичков — слишком сильная затяжка стяжек, которая может передавить изоляцию. Технология требует, чтобы кабель внутри гофры лежал свободно. Для безопасности использую только заземленный контур, так как в дереве статика может быть опасной.
Ключевые нюансы эксплуатации
Температура при монтаже не должна быть ниже +5 градусов. Влажное дерево может вызвать коррозию контактов, если они не защищены. Время высыхания огнезащитных пропиток составляет от 24 до 48 часов. Совместимость материалов проверяю по сертификатам пожарной безопасности. Оставляю зазоры на усадку в местах прохода через перекрытия, чтобы дом не «задушил» проводку.
Типичные ошибки при электромонтаже
Самая страшная ошибка — кабель без индекса «нг». Обычная ПВХ-изоляция при пожаре превращается в факел. Еще часто забывают про заземление, считая, что в дереве оно не нужно. Это опасное заблуждение. Прямой контакт провода с брусом без защиты недопустим. Неправильный подбор номинала автоматов приводит к тому, что кабель плавится, а защита не срабатывает. Исправляю такие ошибки полной заменой линии и пересчетом нагрузок.
Расчет стоимости работ и материалов
Считал смету для клиента: материалы вышли на 70к, работа на 40к. Если делать самому, экономишь на оплате мастера, но тратишь время и рискуешь качеством. Для точного расчета использую формулу: длина всех линий x 1.15 (запас).
- Определение общего метража кабеля.
- Подсчет количества точек (розеток, выключателей).
- Выбор номинала автоматов под нагрузку.
- Расчет длины гофротрубы.
- Определение стоимости работ по прайсу.
| Статья расходов | Цена своими руками | Цена с мастером |
|---|---|---|
| Материалы | 70 000 руб | 70 000 руб |
| Работа | 0 руб | 40 000 руб |
| Инструмент (аренда) | 5 000 руб | 0 руб (у мастера свой) |
| 75 000 руб | 110 000 руб | |
| Экономия | 35 000 руб | — |
Обслуживание системы после запуска
После первой серьезной усадки дома я обязательно проверяю затяжку всех винтовых соединений. Контакты могут ослабнуть из-за смещения бруса. Проверяю кнопку «Тест» на УЗО раз в квартал. Срок эксплуатации качественной проводки в дереве составляет около 25-30 лет при условии соблюдения норм нагрузки. Безопасное использование подразумевает запрет на перегрузку сети дешевыми китайскими тройниками.
Альтернативные способы прокладки
Если скрытая проводка не подходит, использую ретро-стиль с керамическими изоляторами. Это выглядит круто и максимально безопасно, так как провод полностью открыт и не греет дерево. Еще есть вариант с металлической трубой — это «золотой стандарт» пожаробезопасности. Однако такой монтаж выходит дороже и дольше по времени. Скрытый монтаж в гофре остается самым популярным из-за эстетики и скорости.
| Этап | Время выполнения | Результат |
|---|---|---|
| Проектирование | 1 день | Готовая схема линий |
| Черновой монтаж | 5-7 дней | Проложенный кабель в гофре |
| Сборка щита | 1 день | Работающая автоматика |
| Чистовой монтаж | 2-3 дня | Установленные розетки и свет |
| Тестирование | 1 день | Акт проверки системы |
Ответы на частые вопросы
Можно ли штробить брус?
Я говорю: в брусе штробить можно, но только на глубину до 1/3 толщины стены, иначе вы ослабите несущую конструкцию.
Какой кабель лучше для деревянного дома?
Только ВВГнг-LS. Он не горит и почти не дымит.
Нужно ли заземление в срубе?
Да, обязательно. Заземление защищает от поражения током при пробое изоляции на корпус прибора.
Как избежать пожара из-за электрики?
Используйте качественные автоматы, не экономьте на сечении кабеля и никогда не делайте скруток — только клеммники.
Что делать, если дом еще дает усадку?
Прокладывайте кабель с большим запасом (петлями) и используйте скользящие крепления.
Можно ли использовать пластиковые коробки?
Только из негорючего пластика с соответствующим сертификатом.
Как выбрать автомат для освещения?
Обычно достаточно автомата на 10А. Этого хватит для большинства светодиодных систем.
Сколько служит такая проводка?
При правильном монтаже — до 30 лет. Главное — вовремя проверять контакты.
Личный опыт: Часто спрашивают про штробление в тонких стенах. В таких случаях я вообще отказываюсь от штроб в пользу открытой проводки в красивом кабель-канале или ретро-стиле, чтобы не рисковать прочностью дома.
