Отсутствие подписей в электрощите превращает поиск нужного автомата в опасную лотерею. Правильная маркировка автоматов в щитке: 5 способов правильно подписать линии позволяет за секунды найти нужную группу при аварии или ремонте. Весь процесс занимает от 2 до 4 часов, а стоимость материалов редко превышает 1500 рублей. Четкая система обозначений гарантирует безопасность эксплуатации сети и упрощает жизнь любому электрику.
Базовые знания перед началом работ
Задача по подписи линий считается простой, но требует базовых навыков электробезопасности. Я всегда напоминаю, что работать с открытым щитком нужно предельно осторожно. Оптимальное время для маркировки — сразу после завершения монтажа проводки, пока вы помните, какой кабель куда идет. Если же вы проводите ревизию в старом жилье, приготовьтесь к тому, что придется заново прозванивать каждую линию. Оценка сложности зависит от количества групп: в маленьком щитке на 6 модулей всё пройдет быстро, в большом распределительном узле на 36 модулей потребуется больше времени и концентрации.
Материалы для оформления щитка
Для качественного результата нельзя использовать обычную бумагу и прозрачный скотч. Я однажды пробовал клеить обычный скотч с надписями, но через год от нагрева автоматов клей потек, и все этикетки сползли вниз. Лучше выбирать специализированные термостойкие материалы.
- Самоклеящиеся полипропиленовые этикетки (белые или желтые).
- Перманентный маркер на спиртовой основе (тонкий наконечник).
- Кабельные бирки из ПВХ с зажимом.
- Термоусадочные трубки с маркировкой.
- Двусторонний скотч на вспененной основе (для плотных шильд).
- Пластиковые вставки-шильды для DIN-рейки.
- Спиртовой раствор или специальный обезжириватель.
- Лист ПВХ или плотный картон для общей схемы.
Расход материалов рассчитывается исходя из количества автоматических выключателей и УЗО. На стандартный квартирный щиток уходит одна упаковка этикеток и один маркер.
| Материал | Количество | Расход на 1 щиток | Цена (средняя) | |
|---|---|---|---|---|
| Самоклеящиеся этикетки | 1 упаковка | 15-20 шт. | 300 руб. | 300 руб. |
| Перманентный маркер | 1 шт. | 1 шт. | 150 руб. | 150 руб. |
| Кабельные бирки | 1 набор | 10-15 шт. | 400 руб. | 400 руб. |
| Обезжириватель (изопропиловый) | 1 флакон | 50 мл | 200 руб. | 200 руб. |
| Пластик для схемы (А4) | 1 лист | 1 шт. | 100 руб. | 100 руб. |

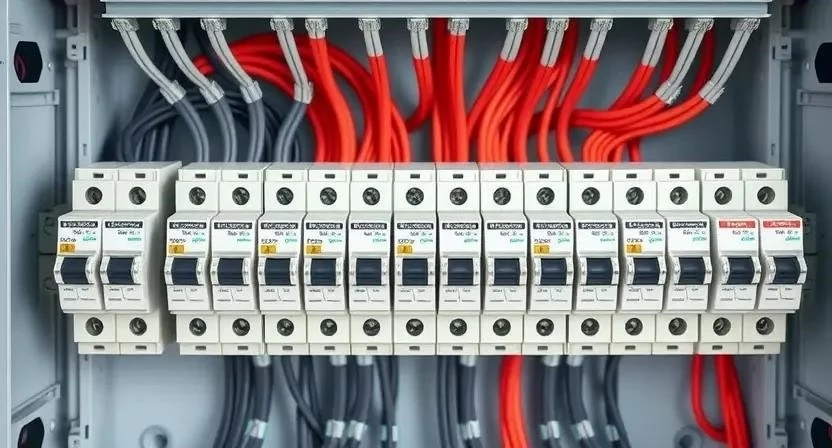

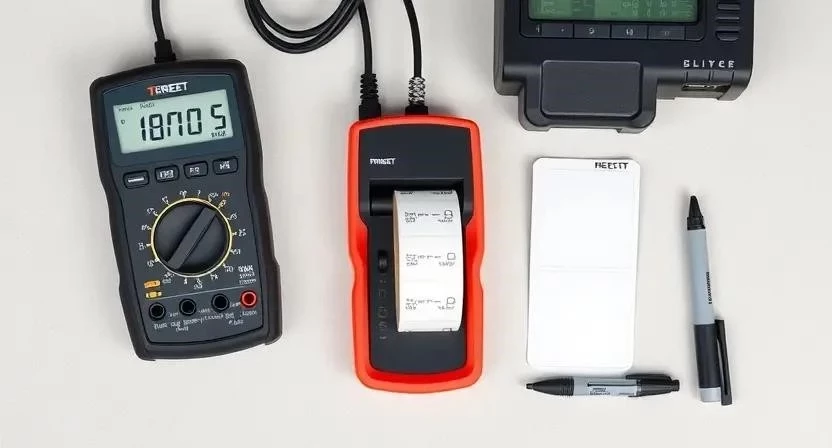

Инструментарий мастера
Правильный подбор инструментов ускоряет процесс и исключает ошибки при определении линий. Я рекомендую использовать профессиональный мультиметр, так как дешевые модели могут ошибаться при прозвонке длинных кабелей.
- Мультиметр — проверка целостности линий и поиск концов.
- Фонарик налобный — освещение глубоких частей щитка.
- Ножницы или канцелярский нож — обрезка этикеток и бирок.
- Термопринтер (опционально) — печать четких заводских надписей.
- Линейка — разметка равных интервалов для наклеек.
- Индикаторная отвертка — проверка наличия фазы.
- Стирательная резинка или спирт — удаление старых подписей.
| Инструмент | Назначение | Статус | Примерная цена |
|---|---|---|---|
| Мультиметр | Прозвонка кабелей | Обязательно | 1500 — 4000 руб. |
| Фонарик | Подсветка монтажной панели | Обязательно | 500 — 1200 руб. |
| Маркер перманентный | Нанесение надписей | Обязательно | 100 — 200 руб. |
| Термопринтер | Профессиональная печать | Желательно | 3000 — 8000 руб. |
| Линейка | Выравнивание этикеток | Желательно | 100 руб. |
Подготовка зоны работ
Прежде чем приступать к маркировке, обеспечьте качественное освещение. В темных углах прихожих, где обычно висят щитки, легко перепутать соседние автоматы. Освободите доступ к панели, убрав мебель или одежду. Постелите на пол или полку под щит старую тряпку или пленку. Это поможет собрать мелкий мусор, обрезки этикеток и пыль, чтобы не пришлось потом долго убирать помещение.
Очистка и подготовка поверхности
Пластик корпуса щитка и корпуса автоматов часто имеет заводской жирный налет или покрыт строительной пылью. Если наклеить этикетку на грязную поверхность, она отвалится через несколько месяцев. Я использую изопропиловый спирт или специальный обезжириватель, нанося его на безворсовую салфетку. Протираю каждое место приклейки тщательно.
После очистки проверьте надежность крепления модулей на DIN-рейке. Если автоматы «гуляют», наклейка может сместиться или замяться. Убедитесь, что поверхность полностью высохла. Готовность к наклейке проверяется простым тестом: приложите палец к пластику — он должен быть идеально чистым и сухим, без ощущения липкости или жира.
Пошаговая технология маркировки
Процесс требует системности. Я всегда следую строгому алгоритму, чтобы не запутаться в группах, особенно когда линий больше десяти.
- Составление списка потребителей (20 мин). Выпишите все розетки, светильники и мощные приборы (плита, бойлер) на черновик.
- Прозвонка линий мультиметром (40 мин). Я использую режим «прозвонки», чтобы точно определить, какой провод ведет в конкретную комнату.
- Создание текстовой схемы (30 мин). Сопоставьте номер автомата с названием группы (например: «Автомат 1 — Свет кухня»).
- Выбор метода подписи (10 мин). Определитесь: будете писать маркером вручную или печатать на принтере.
- Подготовка этикеток (30 мин). Нарежьте заготовки или распечатайте надписи. Шрифт должен быть четким и крупным.
- Разметка мест нанесения (15 мин). Приложите линейку, чтобы все надписи находились на одном уровне.
- Наклеивание подписей (20 мин). Аккуратно прижмите этикетку к корпусу автомата или пластиковой панели.

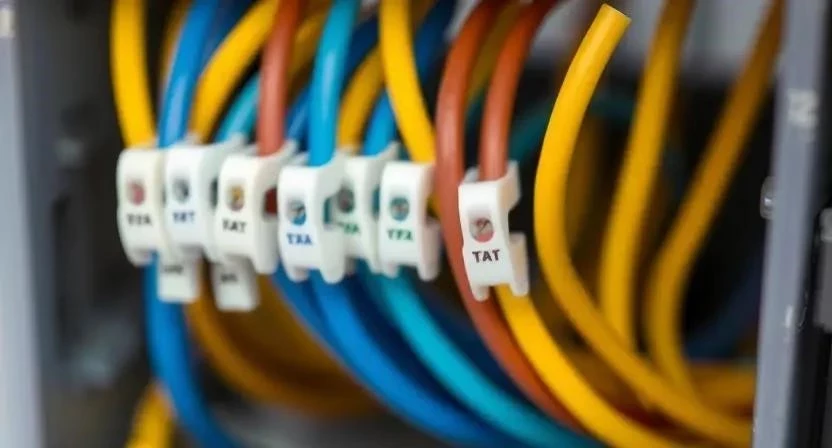

- Маркировка кабелей бирками (30 мин). Наденьте ПВХ-бирки на каждый провод внутри щита. Это спасет вас при будущем ремонте.
- Проверка читаемости (10 мин). Отойдите на шаг и убедитесь, что все надписи видны и соответствуют реальности.
- Оформление общей схемы (20 мин). Приклейте итоговый список групп на внутреннюю сторону дверцы щитка.
Важный нюанс: при маркировке кабелей используйте зажимы, которые не пережимают изоляцию. Я всегда оставляю небольшой запас длины бирки, чтобы её было удобно считывать, не раздвигая провода слишком сильно.
Технические особенности и нюансы
Температурный режим играет ключевую роль. Автоматические выключатели при нагрузке нагреваются. Обычный канцелярский клей при температуре выше 40-50 градусов размягчается. Именно поэтому я рекомендую использовать полипропилен с термостойким адгезивом. Влажность помещения также влияет на долговечность: в ванных комнатах или подвалах этикетки могут начать отслаиваться по краям.
Если используете перманентный маркер, дайте чернилам высохнуть 2-3 минуты перед тем, как закрывать дверцу щитка. В противном случае надпись может размазаться. Совместимость материалов проверяйте заранее: некоторые виды пластика вступают в реакцию с агрессивными растворителями в маркерах, что приводит к «выцветанию» или расплавлению поверхности.
Типичные ошибки новичков
Многие пытаются сэкономить время и подписывают автоматы «на глаз», основываясь на памяти. Это главная ошибка. Я однажды столкнулся с ситуацией, когда клиент перепутал линию кондиционера с розеткой в спальне, что привело к случайному отключению сервера во время обновления.
- Использование нестойких маркеров, которые выгорают на солнце или стираются пальцами.
- Слишком мелкий шрифт, который невозможно прочитать без лупы в условиях плохого освещения.
- Отсутствие общей схемы на дверце (полагаться только на подписи у автоматов рискованно).
- Маркировка только автоматов без обозначения самих кабелей внутри щитка.
- Наклеивание этикеток на подвижные части рычага автомата, что мешает его переключению.
Расчет стоимости работ
Самостоятельная маркировка обходится очень дешево, так как основные затраты приходятся на расходные материалы. При вызове мастера цена будет включать стоимость его времени и использование профессионального оборудования (например, маркировочного принтера).
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы (этикетки, маркер) | 500 — 1000 | Включено в работу | 0 |
| Работа по прозвонке и подписи | 0 (свое время) | 2000 — 5000 | 2000 — 5000 |
| Использование принтера | 0 | 500 — 1000 | 500 — 1000 |
| 500 — 1000 | 2500 — 6000 | 2000 — 5000 |
Обслуживание и обновление
Маркировка не является вечной. При любой перепланировке или добавлении новых розеток схему нужно обновлять немедленно. Я советую раз в год проверять состояние наклеек: если края начали задираться, их лучше заменить. Срок службы качественных полипропиленовых этикеток составляет 5-10 лет, но при постоянном перегреве автоматов они могут пожелтеть и стать хрупкими.
Сравнение методов маркировки
Выбор способа зависит от ваших требований к эстетике и бюджета. Для частного дома достаточно маркера, для офисного центра потребуется промышленный принтер.
| Метод | Плюсы | Минусы | Стоимость |
|---|---|---|---|
| Ручной (маркер) | Быстро, дешево, доступно | Неэстетично, может стереться | Низкая |
| Термопринтер | Заводской вид, высокая стойкость | Дорогое оборудование | Средняя/Высокая |
| Пластиковые шильды | Максимальная долговечность | Сложный монтаж | Средняя |
| Цифровая схема (QR-код) | Компактность, легко править | Нужен смартфон и интернет | Низкая |
Часто задаваемые вопросы (FAQ)
Чем лучше всего обезжирить пластик в щитке?
Идеально подходит изопропиловый спирт. Он быстро испаряется и не оставляет разводов. Не используйте агрессивные растворители вроде ацетона — они могут расплавить дешевый пластик корпуса.
Какой маркер точно не выгорит и не сотрется?
Ищите перманентные маркеры на спиртовой основе с пометкой «Industrial» или «Permanent». Они обладают лучшей адгезией к пластику.
Что делать, если на самом автомате нет места для надписи?
В таком случае используйте маркировку DIN-рейки. Существуют специальные пластиковые держатели-шильды, которые защелкиваются на рейку между автоматами.
Нужно ли маркировать нулевую шину и заземление?
Да, обязательно. Пометьте шины буквами «N» (ноль) и «PE» (заземление), чтобы избежать фатальных ошибок при обслуживании.
Как подписать линии, если я не знаю, куда они идут?
Используйте метод исключения: выключайте автоматы по одному и проверяйте, где пропал свет или питание розеток. Записывайте результат в черновик.
Можно ли использовать обычный малярный скотч?
Категорически нет. Малярный скотч оставляет липкие следы и отклеивается через неделю. Это создаст лишний мусор внутри щитка.
Как промаркировать очень тонкие провода?
Используйте термоусадочные трубки с напечатанными буквами или цифрами. Они плотно обжимают провод и не сползают.
Безопасно ли работать в щитке под напряжением?
Я крайне не рекомендую это делать. Для прозвонки линий и наклейки этикеток полностью обесточьте вводной автомат. Ваша жизнь дороже сэкономленного часа времени.
