Управление светом из пяти или десяти точек в большом доме превращается в настоящую головоломку с проводами. Обычные проходные выключатели требуют огромного количества кабеля и сложной коммутации. Импульсные реле для освещения решают эту задачу за счет установки одного модуля в щитке и простых кнопок в комнатах. Монтаж такой системы занимает около двух дней и обходится дешевле за счет экономии меди. Это надежный способ организовать комфортный свет.
Особенности электромонтажа перед стартом
Работа с электрикой требует базовых навыков и строгого соблюдения техники безопасности. Сложность установки импульсного реле оценивается как средняя, так как основная нагрузка ложится на правильную разводку кабеля и сборку щита. Я рекомендую внедрять такую систему на этапе черновой отделки, когда стены еще не зашпаклеваны. Если ремонт уже идет, проще всего переделать схему при модернизации распределительного щитка. Весь процесс от штробления до первого включения обычно занимает от 15 до 30 рабочих часов в зависимости от площади помещения.
Подбор необходимых материалов
Для качественной сборки системы важно использовать сертифицированные компоненты. Основной акцент стоит сделать на надежности кабеля и совместимости кнопок с реле. Я всегда выбираю кабель с индексом нг-LS, чтобы минимизировать выделение дыма при возможном перегреве.

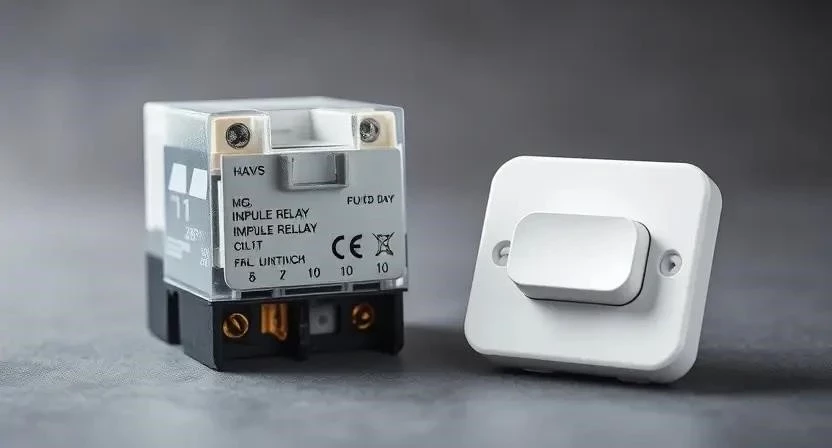

- Импульсное реле (модульное, на DIN-рейку) — 1 шт.
- Кнопки без фиксации (моментальные) — по количеству точек управления.
- Кабель ВВГнг-LS 3х1.5 мм² (для питания и нагрузки) — расчет по длине трасс.
- Кабель ВВГнг-LS 2х1.5 мм² (для управления кнопками) — расчет по длине трасс.
- Наконечники НШВИ (под сечение 1.5 мм²) — 50-100 шт.
- Гофрированная труба ПВХ 16 или 20 мм — по длине прокладки.
- Подрозетники для установки кнопок — по количеству точек.
- Стяжки нейлоновые для фиксации проводов в щите — 1 упаковка.
| Материал | Расход на точку | Средняя цена за ед. | |
|---|---|---|---|
| Импульсное реле | 1 шт. на группу | 1 500 руб. | 1 500 руб. |
| Кнопка без фиксации | 1 шт. | 300 руб. | 1 500 руб. |
| Кабель ВВГнг-LS 3х1.5 | ~10 м | 80 руб./м | 4 000 руб. |
| Гофра ПВХ | ~10 м | 20 руб./м | 1 000 руб. |
| Расходники (НШВИ, стяжки) | комплект | 500 руб. | 500 руб. |

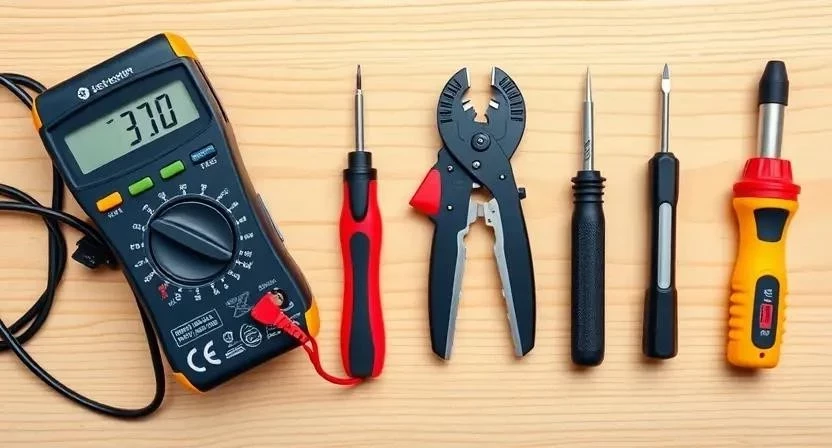

Инструментарий для работы
Правильный инструмент ускоряет процесс и гарантирует плотный контакт в клеммах. Покупать дорогой профессиональный комплект стоит, если планируете заниматься этим постоянно, иначе проще взять инструмент в аренду.
- Стриппер — для быстрой и аккуратной зачистки изоляции кабеля.
- Набор отверток (крестовая и плоская) — для затяжки винтовых клемм реле и кнопок.
- Мультиметр — для проверки целостности линий и отсутствия короткого замыкания.
- Индикатор напряжения — чтобы убедиться, что фаза отключена перед началом работ.
- Перфоратор — для штробления стен и установки подрозетников.
Организация рабочего пространства
Перед началом монтажа я полностью освобождаю доступ к распределительному щиту. Важно убрать мебель и лишние вещи из зон, где будут проходить трассы кабеля. Пол и стены в зоне работы прикрываю плотной пленкой, чтобы строительная пыль не осела на чистовых поверхностях. Организую освещение с помощью переносного прожектора, так как основное электричество будет отключено.
Подготовка поверхностей под электропроводку
Процесс начинается с разметки точек установки кнопок и трасс кабеля. Штробление стен выполняю перфоратором, стараясь соблюдать вертикаль и горизонталь. Устанавливаю подрозетники с помощью уровня, чтобы кнопки не стояли криво. После прокладки кабеля в гофре обязательно проверяю целостность каждой линии мультиметром. Места прокладки кабеля грунтую перед заделкой раствором — это обеспечивает лучшую адгезию и предотвращает появление трещин на финишной отделке.
Технология монтажа и схема подключения

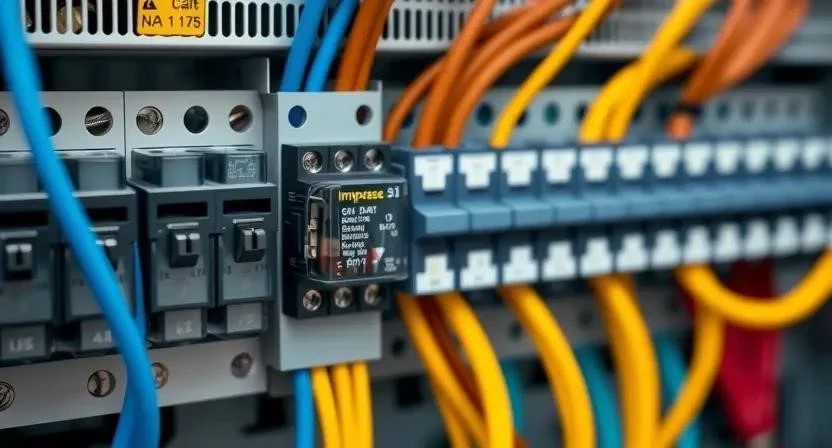

Монтаж импульсного реле требует внимательности при коммутации в щите. Главное правило: все управляющие кнопки соединяются параллельно. Я однажды забыл проверить затяжку клемм на одном из объектов, и реле начало греться — теперь всегда тяну винты с усилием, проверяя их «на отрыв».
| Этап | Время | Особенности |
|---|---|---|
| Выбор реле и расчет нагрузки | 30 мин | Учет суммарной мощности всех ламп |
| Монтаж реле на DIN-рейку | 15 мин | Фиксация защелкой в щитке |
| Разводка кабеля к кнопкам | 4-6 часов | Соблюдение радиусов изгиба гофры |
| Подключение фазы к кнопкам | 1 час | Использование наконечников НШВИ |
| Соединение кнопок с реле | 1 час | Параллельное подключение всех линий |
| Питание реле и нагрузка | 1 час | Подключение к автомату защиты |
| Заземление и проверка | 30 мин | Проверка всех соединений |
| Тестирование системы | 30 мин | Проверка каждой кнопки по отдельности |
Пошаговый процесс выполнения работ:
- Подбираю модель реле, исходя из общей мощности светильников (обычно до 16А).
- Устанавливаю модуль на DIN-рейку в распределительном щите, оставляя зазор для вентиляции.
- Прокладываю кабель от щита к каждой точке управления.
- Подключаю фазный провод к первой кнопке, далее перекидываю его на остальные кнопки последовательно.
- Соединяю выходные провода от кнопок с управляющим входом (клемма управления) импульсного реле.
- Подаю питание на катушку реле через автоматический выключатель.
- Подключаю линию питания светильников через выходные контакты реле.
- Соединяю заземляющие провода всех светильников в общую шину PE.
- Проверяю затяжку всех винтовых соединений, чтобы исключить искрение.
- Произвожу первый запуск, нажимая поочередно каждую кнопку для проверки срабатывания.
Технические нюансы системы
В щитке важно поддерживать умеренный температурный режим; перегрев может привести к залипанию контактов. Для управляющих линий я использую кабель сечением 1.5 мм², так как ток там минимальный, но механическая прочность важна. Современные импульсные реле отлично работают с LED-лампами, однако при использовании очень маломощных светодиодов может возникнуть эффект мерцания. Время срабатывания реле практически мгновенное, что делает управление комфортным.
Ошибки при установке
Новички часто путают типы выключателей. Видел объект, где поставили обычные выключатели с фиксацией вместо кнопок — реле просто сгорело через час, так как катушка не рассчитана на постоянный ток. Также часто забывают про установку отдельного автоматического выключателя для защиты реле.
- Установка выключателей с фиксацией вместо кнопок.
- Перепутанная полярность при подключении питания.
- Отсутствие защиты (автомата) в распределительном щите.
- Плохой контакт в клеммах из-за отсутствия наконечников.
- Использование слишком тонкого провода (менее 1.5 мм²).
- Отсутствие заземления корпусов светильников.
- Перегрузка реле мощностью выше заявленной в паспорте.
Расчет стоимости и экономия
Сравнение импульсного реле с классической схемой из проходных выключателей показывает значительную выгоду. Я посчитал разницу на объекте в 100 м²: на импульсном реле сэкономил почти 40 метров кабеля, так как не нужно тянуть «перекидки» между всеми выключателями.
| Параметр | Импульсное реле (5 точек) | Проходные выключатели (5 точек) |
|---|---|---|
| Расход кабеля | Низкий (лучевая схема) | Высокий (сложные перемычки) |
| Стоимость материалов | ~ 8 000 руб. | ~ 11 000 руб. |
| Сложность монтажа | Средняя (сборка в щите) | Высокая (сложная разводка) |
| Стоимость работы мастера | ~ 5 000 руб. | ~ 8 000 руб. |
| Надежность | Высокая (минимум соединений) | Средняя (много скруток/клемм) |
Эксплуатация и обслуживание
Система работает автономно, но требует минимального внимания. Раз в год я рекомендую проверять затяжку контактов в щитке, так как от вибраций или перепадов температуры винты могут ослабнуть. Срок службы качественного модульного оборудования составляет 15-20 лет. Главное правило эксплуатации — не превышать допустимую нагрузку по току, чтобы не сжечь контакты реле.
Альтернативные методы управления
Если бюджет позволяет, можно рассмотреть умные решения. Однако классическое реле остается самым надежным вариантом, не зависящим от интернета и серверов.
- Wi-Fi реле (управление со смартфона).
- Zigbee модули (создание локальной сети устройств).
- Проходные выключатели (только для 2 точек).
- Перекрестные выключатели (для 3 и более точек, очень сложно в монтаже).
- Датчики движения (автоматизация освещения).
- Таймеры включения/выключения.
- Беспроводные радио-кнопки.
Ответы на частые вопросы (FAQ)
Можно ли ставить в одну группу 20 кнопок?
Да, импульсное реле позволяет подключать практически неограниченное количество кнопок параллельно.
Что будет при сбое питания?
После восстановления электричества реле останется в том состоянии (вкл или выкл), в котором оно было до сбоя.
Какое реле выбрать для коридора?
Подойдет любое стандартное модульное реле на 16А, так как нагрузка от коридорного света обычно невелика.
Можно ли объединить реле с датчиком движения?
Да, датчик подключается параллельно кнопкам на управляющий вход реле.
Нужен ли ноль на каждой кнопке?
Нет, на кнопки подается только фаза и возвратный провод на реле.
Можно ли использовать обычный выключатель?
Категорически нет, только кнопки без фиксации (звонкового типа).
Где купить качественные реле?
Рекомендую проверенных европейских производителей или сертифицированные бренды в крупных электротехнических магазинах.
Меры безопасности при работе
Работа с электричеством опасна для жизни. Перед любыми действиями в щите обязательно отключите вводной автоматический выключатель. Используйте диэлектрические перчатки и инструмент с изолированными ручками. При работе с перфоратором обязательно надевайте защитные очки и респиратор, чтобы строительная пыль не попала в легкие. Никогда не работайте под напряжением и не допускайте попадания влаги в распределительный щит.
