Монтаж перекрестных выключателей для освещения длинных помещений

Организация света в длинном коридоре или большой гостиной требует установки нескольких точек управления. Обычно такие работы занимают около двух рабочих дней и обходятся в несколько тысяч рублей за комплектующие. Схема освещения из 3 и более мест: монтаж перекрестных выключателей позволяет избежать лишних перемещений по темному помещению. Правильный расчет кабеля гарантирует надежную работу системы.

Подготовительный этап и оценка сложности

Монтаж такой системы относится к работам средней сложности. Я всегда предупреждаю, что для этого нужны базовые навыки работы с электрикой и понимание того, как движется фаза по цепи. Весь процесс от разметки до первого включения занимает примерно 12-16 часов чистого рабочего времени. Лучше всего проводить эти работы на этапе черновой отделки, пока стены не зашпаклеваны и не покрашены. Это позволит скрыть все провода в штробах без лишней грязи в жилом помещении.

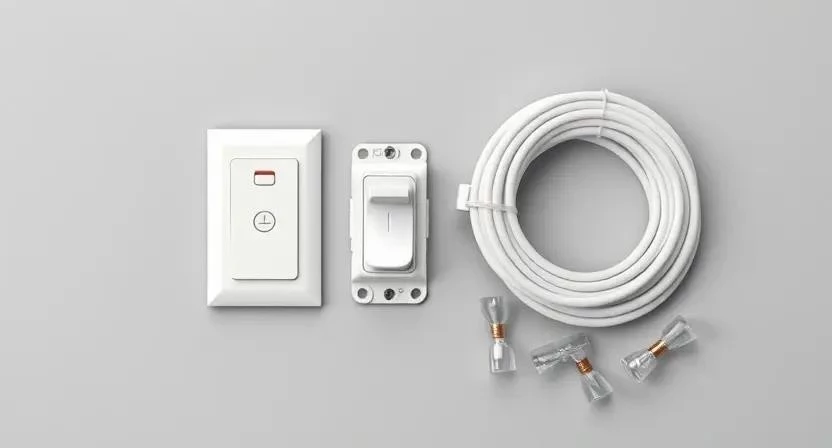

Комплектующие для монтажа

Для реализации схемы потребуется специфический набор оборудования. Основной акцент стоит сделать на качестве контактов, чтобы избежать искрения и перегрева. Я рекомендую покупать устройства одного бренда, так как они идеально встают в подрозетники и имеют схожую эргономику клавиш.

• Перекрестные выключатели (количество зависит от точек управления минус два)
• Проходные выключатели (всегда два: один в начале цепи, другой в конце)
• Кабель ВВГнг 3х1.5 (огнестойкий, с заземлением)
• Клеммники Wago (для надежного соединения в коробках)
• Подрозетники для установки механизмов
• Распределительные коробки
• Изолента ПВХ
• Кабельные стяжки

Расход кабеля обычно составляет от 15 до 40 метров на стандартный коридор. Приобрести все можно в крупных строительных гипермаркетах или специализированных магазинах электротехники.

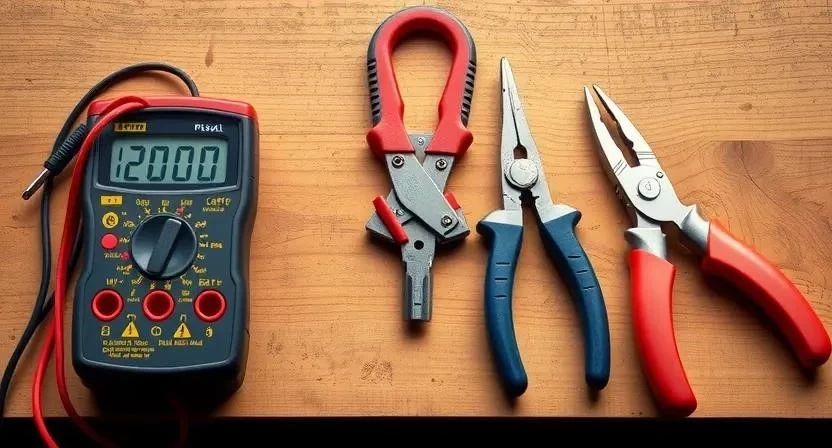

Инструментарий электрика

Без правильного инструмента работа превратится в мучение. Я использую профессиональный стриппер, чтобы не повредить жилу кабеля при зачистке изоляции. Если нет возможности купить дорогой инструмент, некоторые позиции можно взять в аренду в строительных центрах.

• Стриппер — быстрая зачистка проводов без надрезов
• Индикаторная отвертка — проверка наличия напряжения
• Мультиметр — прозвонка цепи на обрывы
• Пассатижи — обжим и фиксация проводов
• Перфоратор — штробление стен и бурение отверстий
• Уровень — ровная установка подрозетников
• Канцелярский нож — аккуратная работа с внешней оболочкой кабеля

Организация рабочего пространства

Перед началом работ нужно полностью освободить зону монтажа. Мебель сдвигаем к центру комнаты, чтобы был свободный доступ к стенам. Пол и оставшиеся вещи накрываю плотной пленкой, так как бетонная пыль от штробления проникает повсюду. Размечаю места установки выключателей и светильников карандашом, ориентируясь по проекту. Весь строительный мусор выношу сразу, чтобы не спотыкаться о него в процессе работы.

Черновые работы со стенами

Штробление выполняю перфоратором с насадкой-штроборезом. Прорезаю каналы глубиной 20-25 мм, чтобы кабель не выпирал и не повредился при штукатурке. Устанавливаю подрозетники с помощью уровня, проверяя их горизонталь. Если коробка зашла слишком глубоко, подкладываю пластиковые проставки. Места примыкания подрозетников к стене обязательно обрабатываю грунтовкой — это обеспечит лучшую адгезию раствора и предотвратит трещины в будущем.

Технология установки по этапам

Сначала разберемся в логике: фаза заходит на первый проходной выключатель, затем идет пара проводов к перекрестному, от него к следующему и так до последнего проходного, который уже отправляет фазу на лампу. Ноль идет напрямую к светильнику.

1. Изучение принципа работы. Разбираюсь, как перекрестный выключатель меняет направление тока между двумя линиями. (30 мин)
2. Разметка точек. Отмечаю на стенах все выключатели и распределительные коробки. (1 час)
3. Прокладка кабеля от щитка. Тяну линию питания к первому проходному выключателю. (1.5 часа)
4. Соединение первого проходного и первого перекрестного. Прокладываю две жилы между ними. (1 час)
5. Соединение перекрестных выключателей. Для 4 и более точек управления соединяю их последовательно парами проводов. (2 часа)
6. Подключение к финальному проходному. Соединяю последний перекрестный механизм с конечным проходным выключателем. (1 час)
7. Линия к светильнику. Прокладываю провод от последнего проходного выключателя к лампе. (1 час)
8. Монтаж в подрозетники. Фиксирую все механизмы в стенах, затягивая винты. (2 часа)
9. Проверка в коробках. Соединяю все концы кабелей через клеммники Wago. (2 часа)
10. Тестовый запуск. Включаю автомат в щитке и проверяю работу каждой клавиши. (30 мин)

Я однажды забыл промаркировать провода в большой распределительной коробке и потратил три часа на поиск нужной жилы. Теперь всегда использую цветную изоленту или маркеры. Важно помнить: фазный провод подключаем только к выключателям, а нулевой — строго к светильнику. Ошибка в этом моменте приведет к тому, что лампа будет под напряжением даже в выключенном состоянии, что опасно при замене лампочки.

Технические тонкости и требования

Для освещения я использую только кабель сечением 1.5 мм². Этого достаточно для любой бытовой нагрузки, и такой провод легче укладывать в штробы. Цветовую маркировку соблюдаю строго: синий — ноль, желто-зеленый — заземление, белый или коричневый — фаза. Температурный режим эксплуатации стандартный, но важно, чтобы кабель не касался горячих труб отопления. Также проверяю совместимость брендов: если один выключатель глубокий, а другой плоский, в одном подрозетнике они могут не сойтись по глубине.

Типичные промахи при монтаже

Самая частая ошибка — перепутанные жилы в перекрестном выключателе. В итоге свет включается только с двух точек, а остальные клавиши просто не работают. Помню, как новичок-помощник поставил обычный выключатель вместо проходного — схема просто перестала функционировать. Также часто забывают про заземление корпуса светильника, что недопустимо по нормам безопасности.

Плохой контакт в клеммах приводит к нагреву провода. Я рекомендую использовать только качественные зажимы, а не скрутки с изолентой. Если заметили, что клавиша «залипает», скорее всего, механизм установлен криво или зажат кабелем.

Смета на материалы и работы

Стоимость реализации проекта зависит от количества точек управления. Чем больше перекрестных выключателей, тем выше расход кабеля и стоимость работы мастера.

Эксплуатация и обслуживание

После завершения монтажа и проверки всех точек можно приступать к чистовой отделке стен. Шпаклевка и покраска наносятся поверх установленных подрозетников. Раз в несколько лет я советую подтягивать винтовые зажимы в выключателях, если они не пружинные. Срок службы качественных механизмов составляет около 15-20 лет. Главное — не перегружать линию слишком мощными лампами, хотя для светодиодов это не актуально.

Современные способы управления светом

Если не хочется штробить стены под десятки метров кабеля, можно использовать умные реле (Zigbee или Wi-Fi). В этом случае ставится одно реле в подрозетник или коробку, а вместо проводов используются беспроводные выключатели. Это значительно упрощает монтаж и дешевле по трудозатратам, но требует наличия стабильного интернета и настройки приложения. Традиционная проводка надежнее, так как не зависит от софта и электроники.

Ответы на частые вопросы

Чем отличается перекрестный выключатель от проходного?
Проходной ставится по краям цепи (2 шт.), а перекрестный — посередине для добавления любой последующей точки управления.

Можно ли поставить 5 перекрестных выключателей?
Да, количество перекрестных выключателей не ограничено. Я ставил систему из 6 точек в загородном доме, и там всё сработало идеально.

Какой кабель лучше использовать?
ВВГнг-LS 3х1.5 — это золотой стандарт: он не горит и имеет нужное сечение.

Нужно ли ставить реле напряжения?
Желательно поставить в электрощит, чтобы скачок напряжения не сжег умные лампы или дорогие выключатели.

Можно ли управлять одной лампой из 10 мест?
Технически да, но такая схема становится очень громоздкой. Проще перейти на умный дом.

Почему свет включается не со всех точек?
Скорее всего, перепутаны входные и выходные жилы в одном из перекрестных механизмов.

Как найти обрыв в такой схеме?
С помощью мультиметра в режиме «прозвонки». Проверяю каждый участок кабеля от коробки к выключателю.

Меры безопасности

1. Всегда отключайте автоматический выключатель в щитке перед началом работ.
2. Проверяйте отсутствие напряжения индикаторной отверткой на каждом проводе.
3. Используйте диэлектрические перчатки и защитные очки при штроблении.
4. Не работайте с электрикой при повышенной влажности в помещении.
5. Обеспечьте проветривание, если используете химические очистители или грунтовки.
