Монтаж вытяжного вентилятора с таймером в санузле

Монтаж вытяжки в санузле с функцией задержки — это стандартная задача при ремонте ванной комнаты. Обычно такие работы занимают от 3 до 5 часов, а стоимость материалов варьируется от 2000 до 5000 рублей в зависимости от бренда устройства. Правильно реализованный ответ на вопрос, как подключить вытяжной вентилятор с таймером в санузле, позволяет эффективно бороться с сыростью и плесенью. В итоге помещение проветривается даже после того, как свет был выключен.

Основы перед началом электромонтажа

Я всегда советую начинать с оценки своих навыков. Работа с сетью 220В требует базовых знаний электрики и предельной осторожности. Главная сложность здесь заключается в правильной разводке проводов, так как для таймера нужна постоянная фаза, а не только та, что идет от выключателя. Безопасность превыше всего: перед любым касанием проводов обязательно обесточьте линию в электрощите. Я один раз пренебрег этим правилом в начале карьеры и получил ощутимый удар током, поэтому теперь мультиметр всегда под рукой.

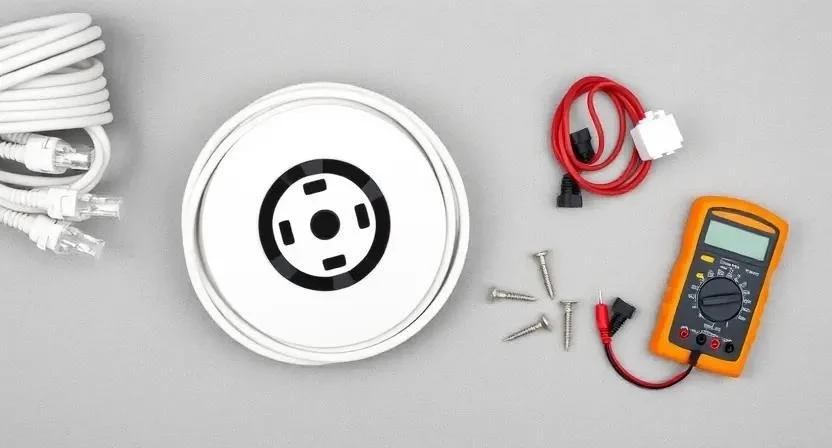

Что купить для монтажа

Для качественной работы потребуется надежный кабель и проверенные соединители. Я рекомендую использовать медный провод с негорючей изоляцией, чтобы избежать проблем при коротком замыкании.

• Кабель ВВГнг 3х1.5 (основная магистраль)
• Клеммные колодки Wago (для надежных соединений)
• Подрозетники для выключателя
• Вытяжной вентилятор с таймером
• Дюбели-гвозди (6х40 мм)
• Саморезы по металлу/пластику
• Изолента ПВХ
• Кабельные стяжки (нейлоновые)

Ниже привожу расчет необходимых материалов для одного стандартного узла вентиляции.

Инструментарий мастера

Без правильного набора инструментов работа превратится в мучение. Я подбираю инструмент так, чтобы каждое действие было максимально точным.

• Перфоратор — для быстрого сверления отверстий в бетоне или кирпиче.
• Отвертки (крестовая и плоская) — для затяжки клемм и фиксации корпуса.
• Стриппер — позволяет зачищать изоляцию, не повреждая медную жилу.
• Мультиметр — незаменим для проверки напряжения и прозвонки цепи.
• Уровень — чтобы вентилятор не висел криво, что портит весь вид.
• Изолента — для дополнительной герметизации соединений.
• Индикаторная отвертка — для быстрого поиска фазы в коробке.

Подготовка рабочей зоны

Сначала я расчищаю пространство вокруг вентиляционной шахты. Весь лишний мусор убирается, чтобы он не попал в механизм устройства. Чтобы пыль от сверления не осела на сантехнике, я застилаю пол и поверхности плотной полиэтиленовой пленкой. Хорошее освещение критически важно: использую мощный прожектор или налобный фонарь, так как в шахте обычно темно.

Работа с поверхностью и разметка

Я начинаю с проверки диаметра отверстия в стене — чаще всего он составляет 100 или 125 мм. Если проем меньше, аккуратно расширяю его коронкой по бетону. Затем размечаю точки под саморезы, используя уровень. Прокладываю кабельные трассы в штробах, стараясь избегать острых углов, чтобы не пережать изоляцию. Если стены будут краситься или штукатуриться, предварительно наношу грунтовку в местах прохода кабеля для лучшей адгезии.

Пошаговый монтаж и подключение

Процесс установки требует строгого соблюдения последовательности. Я составил этот план, чтобы ничего не упустить.

1. Отключение питания в щитке и проверка отсутствия напряжения индикатором (10 мин).
2. Прокладка кабеля от выключателя к месту установки вентилятора (40 мин).
3. Подключение общего нейтрального провода (ноля) к клеммнику (15 мин).
4. Подключение фазного провода управления, который идет от выключателя (15 мин).
5. Подключение постоянной фазы, которая обеспечит питание таймера после выключения света (15 мин).

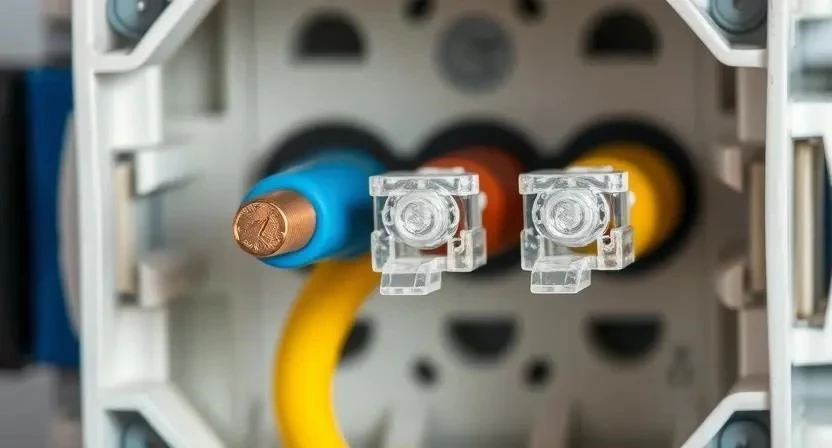

6. Сборка всех электрических соединений в распределительной коробке через клеммники (20 мин).
7. Установка корпуса вентилятора в проем и его жесткая фиксация саморезами (20 мин).
8. Монтаж обратного клапана для защиты от запахов из соседних квартир (10 мин).
9. Первое включение сети и проверка вращения крыльчатки (5 мин).
10. Настройка времени задержки с помощью потенциометра на корпусе (10 мин).

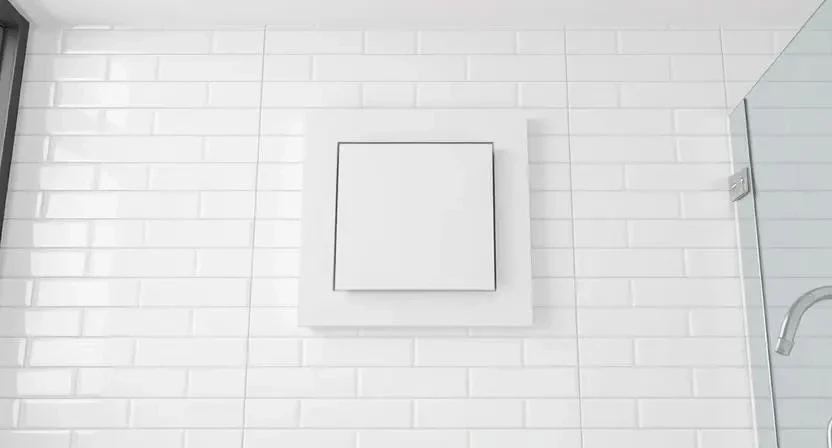

11. Установка внешней декоративной панели (5 мин).
12. Финальное тестирование: проверка работы при включении и выключении света (10 мин).

Однажды я забыл проверить напряжение мультиметром и решил довериться простому выключателю. В итоге меня ощутимо «тряхнуло», так как в старом доме фаза была заведена не туда. С тех пор я никогда не касаюсь проводов без замера.

Технические нюансы и специфика

В санузле всегда высокая влажность, поэтому я использую только кабель ВВГнг с двойной изоляцией. Температурный режим здесь обычно стабильный, но важно, чтобы устройство имело соответствующий класс защиты IP. Помните, что вентиляторы с таймером несовместимы с диммерами — попытка регулировать обороты таким способом сожжет плату управления. Также я настоятельно рекомендую заземлять металлический корпус устройства, если такая возможность предусмотрена конструкцией, чтобы избежать статического напряжения.

Типичные ошибки при установке

Новички часто допускают промахи, которые приводят к поломке техники или неправильной работе системы.

1. Перепутали фазу и ноль, из-за чего таймер не срабатывает или устройство гудит.
2. Использовали слишком тонкий провод (менее 1.5 мм²), что ведет к его нагреву.
3. Забыли установить обратный клапан, и в ванную потянуло запахами из общедомовой шахты.
4. Неправильно настроили потенциометр, выставив слишком короткое или бесконечное время работы.
5. Закрепили вентилятор слишком плотно к стене, создав лишнюю вибрацию и шум.

Я сталкивался с объектом, где мастер решил сэкономить и не поставил клапан. В результате клиент жаловался на «чужие» запахи. Пришлось вскрывать отделку и доставлять деталь, что стоило в три раза дороже.

Расчет стоимости реализации

Цена вопроса зависит от того, делаете вы всё сами или зовете специалиста. Я посчитал средние затраты для стандартной комнаты.

Я сэкономил прилично, когда закупал кабель и клеммники оптом для всего дома, а не поштучно в ближайшем магазине.

Обслуживание после монтажа

Чтобы вентилятор служил долго, раз в три месяца я рекомендую снимать декоративную решетку и очищать ее от пыли с помощью пылесоса или щетки. Раз в полгода стоит проверять работу таймера: выключить свет и убедиться, что устройство отключается точно в заданное время. Срок службы подшипников в бюджетных моделях составляет около 3-5 лет, в премиальных — до 10 лет. Если заметили усиление шума или вибрацию, скорее всего, пришло время замены двигателя.

Альтернативные способы вентиляции

Если стандартного таймера недостаточно, можно рассмотреть установку датчика влажности. В таком случае вентилятор включается автоматически при приеме душа. Еще один современный вариант — использование умных реле (например, Shelly или Sonoff), которые позволяют управлять вытяжкой со смартфона. Для очень больших санузлов я рекомендую двухступенчатые вентиляторы: один режим для постоянного проветривания, второй — форсированный для быстрого удаления пара.

Ответы на частые вопросы

Можно ли подключить вентилятор без отдельного провода питания?
Нет, для работы таймера задержки обязательно нужна постоянная фаза. Если подключить только к свету, вентилятор выключится мгновенно вместе с лампочкой.

Какой кабель лучше использовать для санузла?
Оптимальный выбор — ВВГнг 3х1.5. Он пожаробезопасен и устойчив к перепадам влажности.

Почему вентилятор продолжает работать после выключения света?
Так и задумано. Таймер задержки продолжает вытягивать влажный воздух в течение заданного времени (от 2 до 30 минут).

Как изменить время задержки?
На корпусе устройства под крышкой есть маленький винт (потенциометр). Поворачивайте его отверткой по часовой стрелке для увеличения времени.

Нужен ли отдельный автомат в щитке?
Обычно вентилятор подключают к линии освещения. Отдельный автомат не обязателен, но желателен для удобства обслуживания.

Что делать, если вентилятор сильно шумит?
Проверьте плотность прилегания к стене и чистоту лопастей. Если шум механический — возможно, износился подшипник.

Можно ли установить вентилятор в потолок?
Да, но потребуется дополнительный воздуховод из вентилятора до шахты, чтобы воздух мог свободно выходить.
