Прокладка электрики в полу начинается с точного планирования трасс до момента заливки бетона. Эта задача требует аккуратности, так как после застывания раствора любые изменения в схеме становятся практически невозможными. Обычно такие работы занимают от одного до двух дней в зависимости от площади помещения. Правильно подобранная гофротруба для кабеля в стяжке пола: как правильно проложить проводку, позволит избежать коротких замыканий и облегчит замену линий в будущем. Грамотный подход гарантирует надежность всей системы электроснабжения.
Подготовительный этап и важные требования
Монтаж требует базовых навыков электрика и понимания принципов разводки сети. Я всегда начинаю с оценки сложности проекта, чтобы понять, справлюсь ли сам или приглашу специалиста. Основная задача здесь — успеть зафиксировать все линии до того, как приедет машина с бетоном или начнется замес раствора. Оптимальный момент для начала работ наступает сразу после завершения черновых работ по подготовке основания, но до укладки гидроизоляции или армирующей сетки.
Перечень необходимых расходников

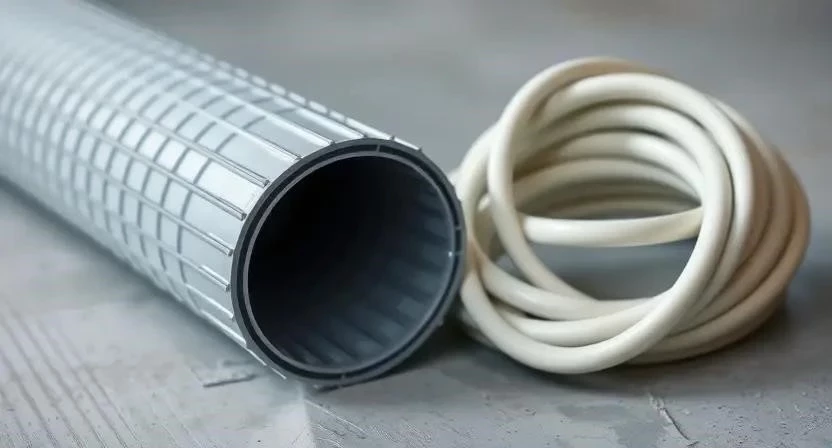

Для качественного монтажа потребуется набор материалов, которые обеспечат защиту кабеля и его надежную фиксацию. Я рекомендую использовать кабель ВВГнг-LS из-за его пожаробезопасности и устойчивости к воздействиям среды.
- Гофротруба ПНД (черная, повышенной прочности)
- Гофротруба ПВХ (серая, для менее нагруженных зон)
- Кабель ВВГнг-LS нужного сечения
- Пластиковые стяжки (хомуты)
- Монтажная лента или армированный скотч
- Цементно-песчаный раствор для стяжки
- Распределительные коробки с влагозащитой
- Изоляционная лента
Расход материалов зависит от количества точек и площади комнаты. В среднем на один квадратный метр уходит от 2 до 4 метров гофры, если разводка плотная.
| Материал | Расход на 1 м2 (средний) | Цена за ед. (руб.) | |
|---|---|---|---|
| Гофра ПНД 20 мм | 3 м | 25 руб/м | 1500 руб. |
| Кабель ВВГнг-LS 3х2.5 | 3 м | 85 руб/м | 5100 руб. |
| Стяжки пластиковые | 5 шт | 3 руб/шт | 300 руб. |
| Коробки распределительные | 0.2 шт | 150 руб/шт | 600 руб. |
| Скотч армированный | 0.05 рул | 200 руб/рул | 200 руб. |

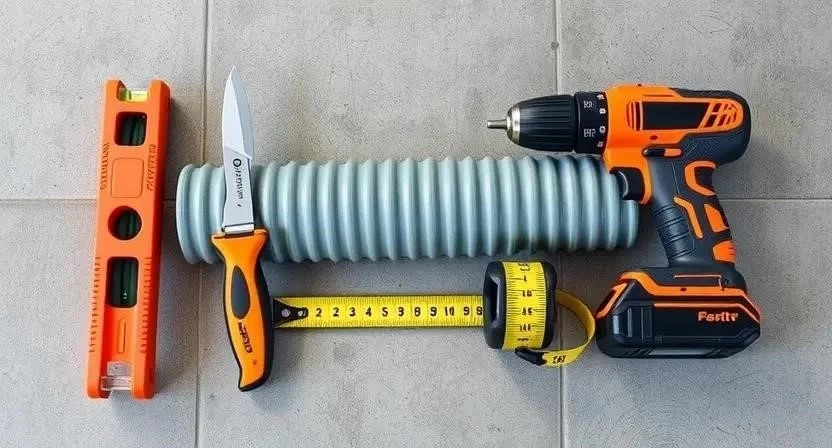

Инструментарий для электромонтажа
Правильный инструмент ускоряет процесс и исключает брак. Если чего-то нет в арсенале, проще взять в аренду на один день, чем покупать дорогой профессиональный прибор.
- Перфоратор — для крепления гофры к основанию
- Уровень — проверка горизонтали и вертикали выводов
- Строительный нож — резка гофры и изоляции
- Электродрель — сверление отверстий в плитах
- Рулетка — точный замер длин трасс
- Пассатижи — затяжка кабеля и обрезка хомутов
- Маркер — разметка точек на полу
Организация рабочего пространства
Перед началом работ необходимо очистить пол от крупного строительного мусора, кусков бетона и остатков арматуры. Я заметил, что даже маленький камень может помешать плотному прилеганию гофры к основанию. Далее следует разметка трасс прокладки с помощью маркера или мела. Важно защитить стены в местах вывода кабеля, чтобы не повредить отделку. Все лишние предметы выносятся из зоны работ для свободного перемещения.
Приведение основания в порядок
Основание должно быть чистым и сухим. Сначала я провожу тщательную очистку поверхности щеткой или пылесосом. Затем наношу грунтовку глубокого проникновения валиком в два слоя с интервалом 2 часа — второй слой провожу перпендикулярно первому. Это улучшает адгезию и предотвращает излишний впитываемость влаги из стяжки. Проверяю ровность пола уровнем; если есть глубокие выбоины, заполняю их быстрым цементным раствором, чтобы гофра не провисала и не создавала бугров.
Технология монтажа по этапам
Процесс требует строгого соблюдения последовательности. Я однажды допустил ошибку, пропустив этап фиксации, и гофра всплыла при заливке, создав «волну» в полу. Теперь работаю строго по плану.
- Составление схемы разводки (1 час). Рисую детальный план всех розеток и выключателей на бумаге или в программе.
- Разметка точек вывода (1 час). Переношу схему на пол, отмечая места, где кабель будет уходить в стены.
- Раскрой гофротрубы (1 час). Нарезаю гофру на отрезки с запасом 10-15% для плавных поворотов.
- Затяжка кабеля в гофру (2 часа). Протягиваю кабель через трубу, используя стальную проволоку-протяжку.

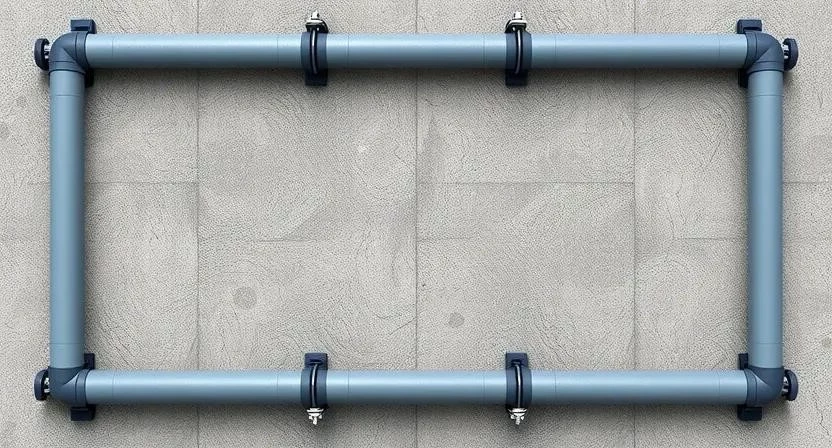

- Фиксация гофры к основанию (3 часа). Креплю трубу к полу каждые 50-70 см с помощью дюбель-хомутов или монтажной ленты.
- Организация подъемов (2 часа). Вывожу концы гофры в стены, фиксируя их жестко, чтобы они не сместились.
- Установка распределительных коробок (1 час). Монтирую коробки в местах разветвления линий.
- Проверка целостности (1 час). Протягиваю кабель еще раз, убеждаясь, что нигде нет заломов.
- Финальная фиксация (1 час). Дополнительно закрепляю все пересечения трасс скотчем.
- Контрольный замер высоты (0.5 часа). Убеждаюсь, что слой стяжки будет достаточно толстым, чтобы полностью покрыть трубу.
| Этап работ | Время затрат | Особенности выполнения |
|---|---|---|
| Планирование и разметка | 2 часа | Точность до миллиметра |
| Подготовка гофры и кабеля | 3 часа | Исключение перегибов |
| Монтаж и крепление | 6 часов | Жесткая фиксация к базе |
| Установка узлов и выводов | 3 часа | Герметизация входов |
| Финальный контроль | 1.5 часа | Проверка на «всплытие» |
Технические особенности и условия
Важную роль играет температура бетона при заливке. Слишком горячий раствор может вызвать деформацию дешевых ПВХ-труб. Влажность помещения должна быть умеренной, чтобы стяжка сохла равномерно. Время полного высыхания слоя обычно составляет 28 дней, но ходить по нему можно через несколько суток. Я рекомендую использовать только ПНД гофру для стяжки, так как она более устойчива к химическому воздействию бетона и механическим нагрузкам.
Типичные промахи новичков
Многие пытаются сэкономить, используя тонкую серую ПВХ гофру, которая трескается под весом раствора. Я сам однажды столкнулся с тем, что труба лопнула при усадке пола, и кабель стало невозможно заменить. Также часто забывают про радиус поворота.
- Слишком сильный изгиб гофры, из-за чего кабель зажимается.
- Отсутствие надежной фиксации, что ведет к всплытию трубы.
- Использование ПВХ гофры вместо ПНД в нагруженных зонах.
- Неправильный расчет радиуса поворота (менее 5-10 диаметров трубы).
- Прокладка гофры слишком близко к краю стяжки, что вызывает трещины в бетоне.
Финансовая сторона вопроса
Стоимость работ зависит от того, кто их выполняет. Я рассчитал стоимость для стандартной комнаты 20 м2 и сравнил два варианта.
| Характеристика | ПНД Гофра | ПВХ Гофра | |
|---|---|---|---|
| Прочность | Высокая | Средняя | ПНД надежнее |
| Цена | Выше | Ниже | ПВХ дешевле |
| Термостойкость | Отличная | Средняя | ПНД лучше |
| Гибкость | Средняя | Высокая | ПВХ легче гнуть |
| Срок службы | 50+ лет | 20-30 лет | ПНД долговечнее |
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Материалы | 7700 | 7700 | 0 |
| Работа | 0 | 5000 | 5000 |
| Инструмент (аренда) | 1000 | 0 | -1000 |
| 8700 | 12700 | 4000 |
При самостоятельном монтаже я экономлю около 4000 рублей, но трачу больше времени на изучение технологии.
Эксплуатация и обслуживание системы
Пол считается полностью готовым к эксплуатации после полного набора прочности бетона. Главное преимущество использования гофры — возможность замены кабеля. Если провод перегорит или потребуется увеличить мощность сети, достаточно вытянуть старый кабель и затянуть новый. Срок службы такой системы при использовании ПНД гофры практически совпадает со сроком службы самого здания.
Другие способы прокладки кабеля
Существуют и иные методы, но они имеют свои риски. Прокладка кабеля без гофры в бетоне — это огромный риск, так как кабель нельзя заменить без демонтажа всего пола. Металлические трубки обеспечивают максимальную защиту, но стоят очень дорого и сложны в монтаже. Открытая прокладка в плинтусах — самый дешевый вариант, однако он портит эстетику интерьера и делает провода уязвимыми для домашних животных.
Меры безопасности
При работе с электроинструментом обязательно используйте защитные очки и перчатки. При сверлении бетонных перекрытий надевайте респиратор, чтобы не вдыхать мелкую пыль. Всегда проверяйте отсутствие напряжения в сети перед началом монтажа. При работе с химическими составами (грунтовками) обеспечьте хорошее проветривание помещения. Категорически запрещено использовать кабели без маркировки «нг» (не поддерживающий горение) в стяжке.
Ответы на популярные вопросы
Можно ли использовать серую гофру?
Можно, но только ПВХ-гофру в сухих помещениях и там, где нет сильного давления бетона. Для стяжки лучше черную ПНД.
Что делать, если гофра всплыла?
Если это произошло во время заливки, нужно аккуратно прижать её правилом. Если бетон застыл, поможет только штробление или смирение с бугром.
Какое сечение кабеля выбрать?
Для розеток стандарт — 3х2.5 мм2, для освещения — 3х1.5 мм2.
Как завести кабель в стену?
Используйте жесткий отрез гофры или специальный переходник, закрепив его к стене хомутом выше уровня будущего пола.
Как избежать перегибов?
Соблюдайте плавный радиус поворота. Не сгибайте трубу под прямым углом, делайте дугу.
Можно ли менять кабель в будущем?
Да, именно для этого и нужна гофротруба. Кабель просто вытягивается из трубы.
Какая гофра лучше: ПНД или ПВХ?
Для пола однозначно ПНД. Она прочнее, не боится щелочной среды бетона и лучше держит форму.
