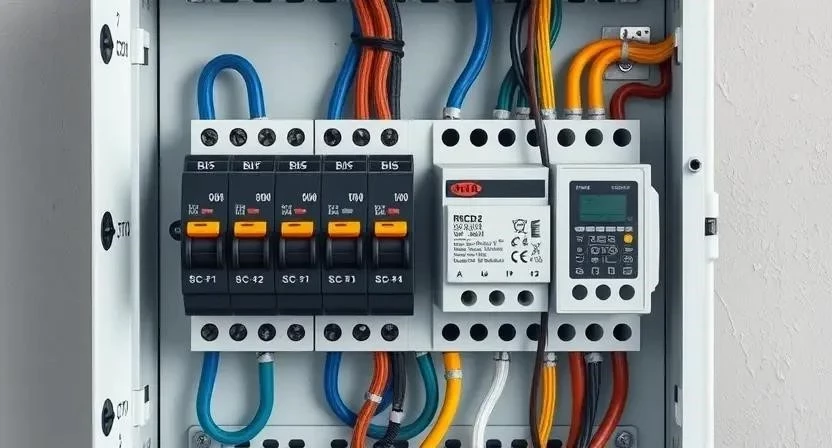

Сборка электрощита в однокомнатной квартире или студии требует точного расчета нагрузок, чтобы избежать перегрева проводов и внезапных отключений. Обычно такая задача занимает от 1 до 2 рабочих дней, а стоимость комплектующих среднего сегмента варьируется от 10 до 25 тысяч рублей. Правильная схема щитка для однокомнатной квартиры позволяет разделить свет, розетки и мощные приборы на разные группы. В итоге получается надежная система, которая защищает технику от скачков напряжения и людей от удара током.
Что нужно знать перед началом
Прежде чем закупать модули, я всегда оцениваю свои навыки: работа с электрикой не прощает ошибок, поэтому знание ПУЭ (Правил устройства электроустановок) обязательно. Сложность работ оцениваю как среднюю, но она требует предельной внимательности при затяжке клемм. Приступать к монтажу можно только после того, как вся проводка ВВГнг-Ls уже заведена в распределительную коробку или сразу в место установки щита. Общее время выполнения всех этапов — около 12-16 часов. Главное — помнить, что неправильный подбор автомата может привести к пожару, поэтому расчеты должны быть строгими.
Необходимые материалы
Для сборки качественного щита потребуется определенный набор комплектующих. Я рекомендую не экономить на вводном автомате и УЗО, так как это основные узлы защиты.
- Корпус распределительного щита (встраиваемый или накладной)
- Вводной автоматический выключатель
- Реле напряжения (защита от скачков)
- УЗО (устройства защитного отключения) или дифавтоматы
- Однополюсные автоматические выключатели для групп
- DIN-рейка (если не встроена в корпус)
- Шины нулевая (N) и заземляющая (PE)

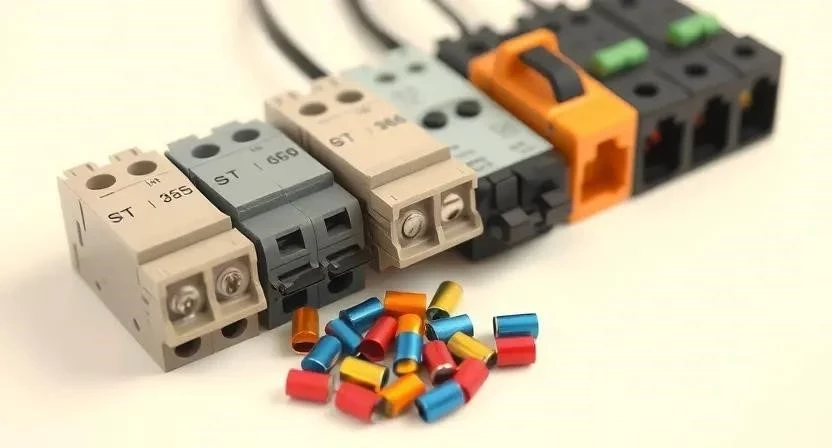

- Наконечники НШВИ для многожильного провода
- Маркировочные бирки для каждой линии
- Провод ПВ-3 (ПуГВ) для разводки внутри щита
| Материал | Количество | Расход/Ед. | Цена за ед. (ср.) | |
|---|---|---|---|---|
| Щит на 24 модуля | 1 шт. | 1 шт. | 2 500 | 2 500 |
| Автомат 16А (B) | 6 шт. | 1 шт. | 350 | 2 100 |
| Автомат 10А (B) | 3 шт. | 1 шт. | 300 | 900 |
| УЗО 40А/30мА | 2 шт. | 1 шт. | 1 200 | 2 400 |
| Реле напряжения | 1 шт. | 1 шт. | 3 500 | 3 500 |
| Наконечники НШВИ | 1 упак. | 100 шт. | 400 | 400 |

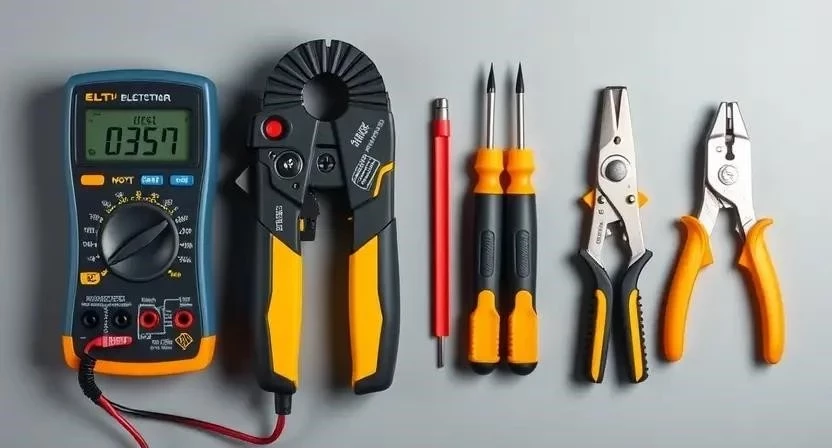

Необходимые инструменты
Инструмент должен быть качественным, чтобы не слизать шлицы на винтах автоматов. Если чего-то нет, проще взять в аренду на день, чем покупать дешевый китайский аналог, который сломается в процессе.
- Стриппер — для быстрой и чистой зачистки изоляции
- Обжимной инструмент (кримпер) — для фиксации наконечников НШВИ
- Набор диэлектрических отверток (крест, шлиц) — для затяжки клемм
- Мультиметр — для проверки напряжения и прозвонки цепей
- Строительный уровень — чтобы щит не висел криво
- Пассатижи и бокорезы — для подрезки провода
- Маркер или перманентный фломастер — для разметки
- Фонарик — освещение внутри ниши при монтаже
| Инструмент | Назначение | Обязательно/Желательно | Цена (ср.) |
|---|---|---|---|
| Стриппер | Снятие изоляции без повреждения жил | Обязательно | 1 200 |
| Кримпер | Обжим наконечников НШВИ | Обязательно | 2 000 |
| Мультиметр | Проверка фазы и напряжения | Обязательно | 1 500 |
| Уровень | Выравнивание корпуса по горизонту | Обязательно | 500 |
| Набор отверток | Монтаж модулей и зажим проводов | Обязательно | 1 800 |
Подготовка помещения
Обычно щиток в прихожей располагают на уровне глаз (около 1.6-1.7 м от пола). Важно, чтобы перед щитом было свободное пространство не менее 80 см для удобного доступа. Я всегда убираю из этой зоны мебель и лишние вещи, чтобы не споткнуться с инструментом. Стены вокруг места установки застилаю пленкой, так как при сверлении бетона летит много пыли, которая забивается во все щели.
Подготовка поверхности и установка корпуса
Сначала я прикладываю корпус к стене и с помощью уровня отмечаю точки крепления. Если щит встраиваемый, вырезаю нишу с небольшим запасом в 5-10 мм. Сверлю отверстия под дюбели, аккуратно забиваю их и фиксирую корпус саморезами. Обязательно проверяю вертикаль еще раз после затяжки. Затем подготавливаю ввод кабелей: сверлю отверстия в корпусе так, чтобы провода заходили плавно, без резких перегибов, иначе нарушится изоляция или затруднится монтаж модулей.
Пошаговая инструкция
Монтаж электрощита своими руками требует строгого соблюдения последовательности. Я составил этот план на основе своего опыта, чтобы ничего не забыть.
- Составление однолинейной схемы (1 час). Рисую на бумаге, какой автомат за что отвечает. Для студии обычно выделяю: свет, розетки комнаты, розетки кухни (отдельно для СВЧ и чайника), кондиционер и стиральная машина.
- Расстановка модулей на DIN-рейке (30 мин). Расставляю вводной автомат, реле напряжения, УЗО и групповые автоматы. Оставляю 2-3 свободных модуля на случай расширения системы.
- Монтаж нулевой и заземляющей шин (30 мин). Креплю шины N и PE. Важно, чтобы они не соприкасались друг с другом.

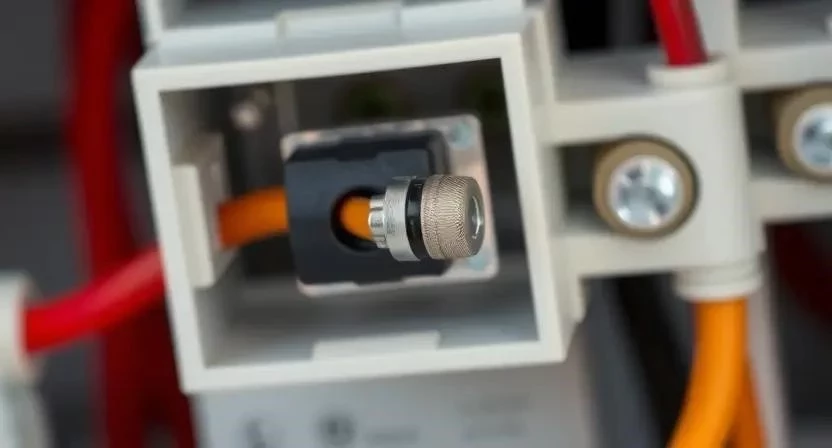

- Подключение вводного автомата (30 мин). Подвожу фазу и ноль от счетчика. Я всегда использую наконечники, чтобы контакт был максимально плотным.
- Установка реле напряжения (30 мин). Подключаю его сразу после вводного автомата. Это спасет технику в студии, если в сети произойдет обрыв нуля.
- Монтаж УЗО и групп защиты (1 час). Соединяю выход реле с УЗО, а от УЗО пускаю фазу на групповые автоматы. Пример из опыта: однажды я перепутал фазу и ноль на УЗО, и оно просто не включалось. Всегда проверяйте полярность!
- Подключение потребителей (2-3 часа). Подсоединяю линии света (автоматы 10А) и розеток (16А). Кондиционер выношу на отдельный автомат.
- Маркировка линий (30 мин). Наклеиваю бирки: «Свет», «Кухня», «Стиралка». Без этого через месяц вы забудете, какой рычаг что выключает.
- Финальная затяжка всех контактов (30 мин). Прохожусь по всем винтам еще раз. Плохой контакт — это искрение и нагрев, что ведет к пожару.
- Закрытие щитка (15 мин). Убираю остатки проводов, закрываю дверцу и проверяю работу каждой линии.
| Этап | Время | Особенности |
|---|---|---|
| Проектирование | 1 час | Точный расчет нагрузок |
| Разметка и установка | 1.5 часа | Контроль уровня |
| Монтаж модулей | 1 час | Соблюдение порядка по схеме |
| Коммутация (проводка) | 3-4 часа | Использование НШВИ |
| Тестирование | 1 час | Проверка УЗО и реле |
Важные нюансы
Внутри щитка может быть довольно жарко, если нагрузки высокие, поэтому не забивайте модули вплотную, оставляйте минимальные зазоры. Я заметил, что автоматика разных брендов иногда имеет разную ширину или высоту клемм. Мой совет: покупайте всё одного производителя (например, Schneider или ABB), чтобы модули идеально стыковались на DIN-рейке. Также строго следите за сечением кабеля: под автомат 16А ставим ВВГнг-Ls 2.5 мм², под 10А — 1.5 мм². Если поставить автомат на 16А на тонкий провод 1.5 мм², кабель начнет плавиться раньше, чем сработает защита.
Частые ошибки
Новички часто допускают промахи, которые могут стоить дорого. Я собрал основные из них, чтобы вы их избежали.
- Неправильный номинал УЗО. Ставят УЗО на ток меньше, чем вводной автомат. В итоге УЗО сгорает от перегрузки. Номинал УЗО должен быть равен или выше номинала вводного автомата.
- Отсутствие заземления. Экономия на шине PE приводит к тому, что корпус стиральной машины может «биться» током.
- Перегрузка одной линии. Когда в одну розетку в студии включают чайник, микроволновку и духовку. Решение — разделение кухни на 3-4 разные линии.
- Плохой контакт. Недотянутый винт греется, пластик автомата плавится.
- Игнорирование реле напряжения. Без него один скачок в сети может сжечь блок питания телевизора или холодильника.
Расчет стоимости
Стоимость сборки зависит от выбранного бренда. Эконом-вариант (Китай/РФ) выйдет дешево, но премиум (европейцы) прослужит десятилетиями. Сравним два варианта для однокомнатной квартиры.
| Статья расходов | Своими руками (Средний сегмент) | С мастером (Средний сегмент) |
|---|---|---|
| Материалы | 15 000 руб. | 15 000 руб. |
| Работа электрика | 0 руб. | 7 000 — 12 000 руб. |
| Расходники (наконечники и т.д.) | 1 000 руб. | 1 000 руб. |
| 16 000 руб. | 23 000 — 28 000 руб. | |
| Экономия | 7 000 — 12 000 руб. | — |
Уход и проверка после завершения
Электрощит — это не «поставил и забыл». Раз в год я рекомендую проверять затяжку всех винтовых соединений, так как от вибраций и перепадов температур металл «гуляет». Обязательно раз в месяц нажимайте кнопку «ТЕСТ» на каждом УЗО — если механизм не сработал, устройство подлежит замене. Срок службы качественных автоматов составляет 10-15 лет, но при частых срабатываниях их стоит заменить раньше.
Альтернативные варианты
Существует два основных подхода к защите: связка «УЗО + автомат» или использование дифавтоматов. Дифавтомат компактнее, так как объединяет две функции в одном модуле. Я однажды пересобирал щит в маленькой студии, где места было катастрофически мало, и заменил связки на дифавтоматы — это освободило целых 6 модулей на рейке.
По ценовым сегментам: бюджетные бренды подходят для дач, средний сегмент (IEK, TDM) — для простых квартир, премиум (ABB, Schneider Electric) — для тех, кто хочет максимальной надежности и долговечности.
| Потребитель | Типичная мощность | Рекомендуемый автомат | Сечение кабеля |
|---|---|---|---|
| Освещение (LED) | до 1 кВт | 10А | 1.5 мм² |
| Розетки комнаты | до 3.5 кВт | 16А | 2.5 мм² |
| Кухня (мощные приборы) | до 3.5 кВт (на линию) | 16А | 2.5 мм² |
| Кондиционер | 1.5 — 2.5 кВт | 16А | 2.5 мм² |
| Стиральная машина | 2 — 2.5 кВт | 16А | 2.5 мм² |
FAQ
Какой автомат ставить на свет?
Обычно достаточно 10А. Современные светодиодные лампы потребляют очень мало, такого номинала хватит с запасом.
Нужно ли реле напряжения в студии?
Да, обязательно. В многоквартирных домах часто случаются скачки или обрывы нуля, реле просто отключит питание, сохранив вашу технику.
Как выбрать размер щитка для студии?
Считайте количество модулей по схеме и прибавляйте 30% запаса. Для студии оптимален щит на 24 модуля.
Можно ли использовать одно УЗО на всю квартиру?
Технически можно, но крайне неудобно. Если случится утечка тока в одной розетке, погаснет свет и выключатся все приборы во всей квартире.
Что лучше: УЗО или дифавтомат?
Дифавтомат удобнее и компактнее, но связка «УЗО + несколько автоматов» обходится дешевле и проще в ремонте.
Можно ли ставить автоматы на 25А на розетки?
Только если у вас кабель сечением 4 мм². Для стандартного кабеля 2.5 мм² максимально допустимый автомат — 16А.
Зачем нужны наконечники НШВИ?
Они предотвращают разлохмачивание многожильного провода и обеспечивают плотный контакт, что исключает нагрев клеммы.
Безопасно ли собирать щит самому?
Если вы знаете основы электробезопасности, используете инструмент с изоляцией и строго следуете схеме — да. В противном случае лучше вызвать профи.
Важно: При работе с электричеством всегда используйте резиновые перчатки и защитные очки. Перед началом любых работ убедитесь, что вводной кабель полностью обесточен и заблокирован, чтобы никто случайно не включил рубильник, пока вы работаете с проводами.
