Создание эффективной системы теплоснабжения в жилом доме или на промышленном объекте начинается с детальной проработки инженерных решений. Проектирование тепловых пунктов требует строгого соблюдения государственных стандартов и учета гидравлических параметров сети. Стоимость разработки качественного технического проекта варьируется в зависимости от мощности объекта, а время подготовки документации занимает от двух до четырех недель. Правильно выполненное проектирование тепловых пунктов позволяет не только обеспечить стабильный температурный режим, но и снизить затраты на энергоресурсы до 40% за счет точной настройки автоматики. Грамотный расчет теплового пункта становится фундаментом для долговечной работы всей инженерной инфраструктуры здания.
Традиционные схемы и современные концепции в проектировании
Классический подход к устройству теплоузлов долгое время базировался на использовании элеваторных систем и ручного управления. Такие схемы просты, но крайне неэффективны: они не позволяют гибко реагировать на изменения погоды, что приводит к перерасходу теплоносителя. Современные тепловые пункты строятся по принципу независимого присоединения через теплообменники для ИТП. Это создает гидравлическую развязку между первичным контуром теплосети и внутренними системами здания, защищая радиаторы и трубы от скачков давления.
Я неоднократно видел, как замена старого элеваторного узла на современный ИТП преображала эксплуатацию здания. В новых концепциях упор делается на энергоэффективность тепловых пунктов и максимальную автоматизацию. Современное ИТП проектирование включает в себя использование погодозависимых контроллеров, которые считывают данные с датчиков температуры на улице и мгновенно корректируют подачу тепла. ЦТП устройство в масштабах квартала также претерпевает изменения, переходя на модульные решения, которые собираются в заводских условиях и доставляются на объект в готовом виде.
Технические характеристики и сравнение параметров систем
При выборе между традиционным и инновационным подходом важно опираться на конкретные цифры. Старые системы с зависимым подключением имеют крайне низкую точность регулирования — погрешность может достигать 5-10 градусов. Новые системы с пластинчатыми теплообменниками и частотным регулированием насосов поддерживают заданные параметры с точностью до 0,5 градуса. Это критично для комфорта и сохранности оборудования.
Таблица 1. Сравнение технических характеристик подходов
| Характеристика | Традиционный подход (Элеватор) | Современный подход (ИТП с автоматикой) | Что это означает для пользователя |
|---|---|---|---|
| Точность регулирования | Низкая (±5°C) | Высокая (±0,5°C) | Отсутствие «перетопов» и стабильное тепло |
| Тип теплообмена | Смешивание сред | Поверхностный (теплообменники) | Защита внутренней системы от грязи сети |
| Уровень шума | Высокий (до 60 дБ) | Низкий (до 40 дБ) | Возможность размещения под жилыми комнатами |
| Потребление электроэнергии | Отсутствует (пассивный) | Минимальное (насосы класса А) | Экономия на электричестве до 50% |
| Габариты оборудования | Громоздкие сварные узлы | Компактные модульные блоки | Экономия площади в подвальном помещении |
Для реализации современного проекта потребуются следующие материалы и комплектующие:

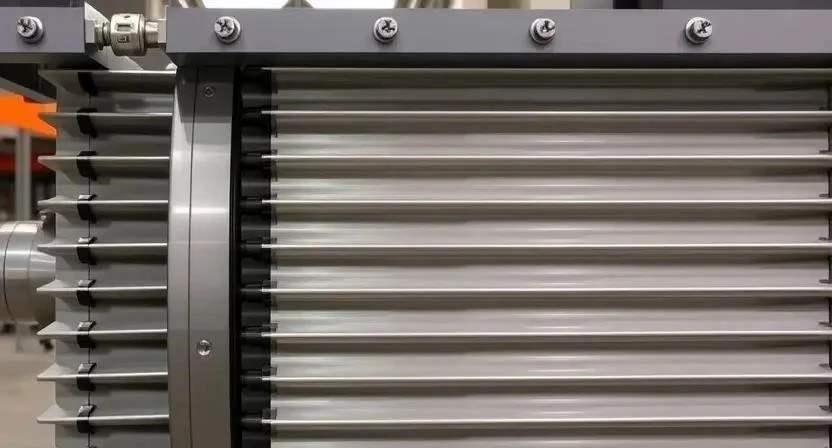

- Пластинчатые разборные или паяные теплообменники;
- Циркуляционные насосы с частотным преобразователем;
- Регулирующая арматура (клапаны с электроприводами);
- Цифровой контроллер с модулем диспетчеризации;
- Комплект датчиков температуры и давления;
- Сетчатые фильтры и магнитные деаэраторы;
- Приборы учета тепловой энергии (теплосчетчики);
- Запорная арматура (шаровые краны, затворы).
Технология монтажа и требования к помещению

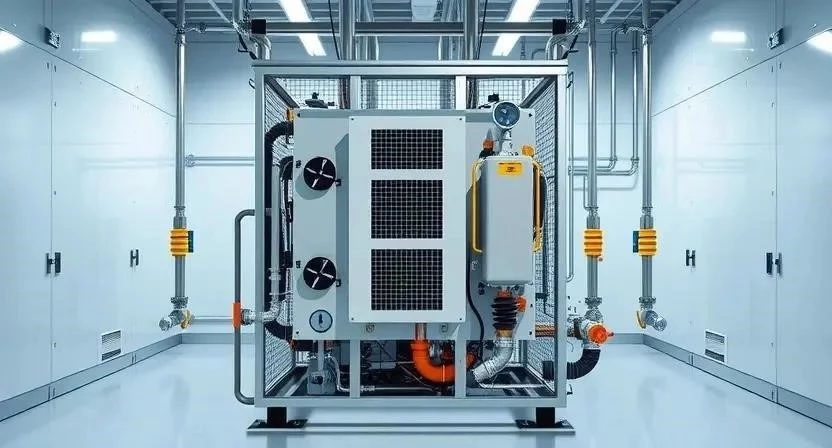

Монтаж теплового пункта традиционным способом подразумевает проведение масштабных сварочных работ непосредственно в подвале. Это пыль, искры и риск повреждения отделки. Модульный тепловой пункт собирается на раме в цеху. Я помню случай, когда мы занесли готовый модуль в узкий проем подвала, просто разобрав его на три части, и собрали за один день. Это в разы быстрее, чем варить трубы по месту.
Пошаговая инструкция по монтажу современного ИТП:
- Подготовка помещения: выравнивание пола, обеспечение дренажа и вентиляции (8 часов).
- Установка несущей рамы и позиционирование тяжелых узлов (4 часа).
- Монтаж теплообменного оборудования и его фиксация (3 часа).
- Обвязка трубопроводами первичного и вторичного контуров (16 часов).
- Установка циркуляционных насосов на виброопоры (2 часа).
- Монтаж датчиков температуры, давления и расходомеров (5 часов).
- Сборка шкафа автоматики и прокладка кабельных трасс (10 часов).
- Подключение электропитания и заземления (3 часа).
- Гидравлические испытания (опрессовка) давлением выше рабочего в 1,25 раза (4 часа).
- Настройка контроллера и пусконаладочные работы (6 часов).
- Первичный прогрев системы и проверка всех режимов (4 часа).
- Теплоизоляция трубопроводов и арматуры (8 часов).
Для работы обязательно понадобятся инструменты: сварочный инвертор, лазерный уровень, набор гаечных ключей, перфоратор, мультиметр и манометрическая станция для опрессовки. Важно соблюдать температурный режим в помещении не ниже +5°C и влажность до 80% для корректной работы электроники.
Долговечность, эксплуатация и надежность автоматики

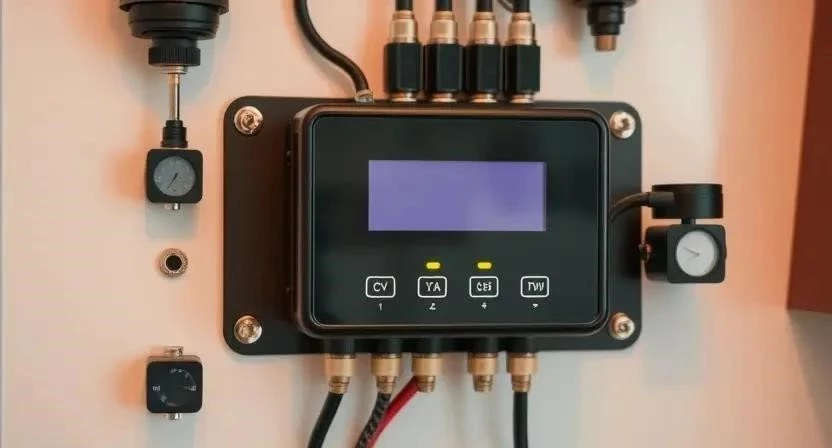

Срок службы современного оборудования при правильном обслуживании составляет 20-25 лет. Главное условие — регулярная промывка теплообменников и проверка датчиков. Автоматизация тепловых пунктов сводит к минимуму человеческий фактор. Контроллер сам закроет клапан при аварии или перейдет в экономичный режим ночью. В моей практике был случай, когда диспетчеризация спасла подвал от затопления: система увидела падение давления и мгновенно отключила подпитку, отправив SMS мастеру.
Оборудование для тепловых пунктов от ведущих производителей (например, Ридан) отличается высокой ремонтопригодностью. Если в старом элеваторе при поломке нужно было вырезать кусок трубы, то в современном узле достаточно заменить картридж клапана или почистить пластины теплообменника. Надежность автоматики подтверждается тем, что современные контроллеры имеют встроенную защиту от скачков напряжения и сохраняют настройки даже при полном отключении питания.
Внешний вид и компоновка узлов
Эстетика инженерных систем сегодня стоит не на последнем месте. Современный технический проект предусматривает компактное размещение всех узлов. Вместо хаотичного сплетения труб мы получаем аккуратную раму, где каждый манометр находится на виду, а трубы окрашены или закрыты качественной изоляцией. Это не только красиво, но и удобно для обслуживания — к любому крану есть свободный доступ.

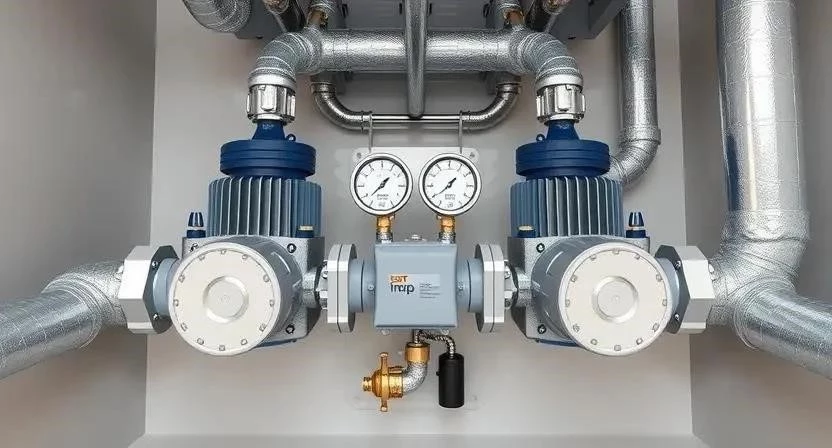

Варианты размещения могут быть разными: от пристенных конструкций до островных модулей в центре просторного помещения. Использование компактных насосов «ин-лайн» (в линию) позволяет значительно сократить длину трубопроводов. Оборудование располагается логично: первичный контур (теплосеть) с одной стороны, вторичный (потребители) — с другой, а между ними сердце системы — теплообменники.
Стоимость реализации и расчет окупаемости
Многих пугает цена автоматизированного пункта, но расчет теплового пункта должен учитывать не только закупку, но и эксплуатацию. Да, модульный узел дороже сварного на 30-50%, но он окупается за 2-3 отопительных сезона только за счет экономии тепла.
Таблица 2. Расчет стоимости реализации ИТП (средние показатели)
| Статья расходов | Количество/Объем | Цена за ед. (руб.) | |
|---|---|---|---|
| Проектирование тепловых пунктов | 1 проект | 80 000 | 80 000 |
| Комплект оборудования (насосы, ТО, арматура) | 1 комплект | 450 000 | 450 000 |
| Шкаф автоматики и датчики | 1 шт. | 120 000 | 120 000 |
| Монтажные работы | Услуга | 150 000 | 150 000 |
| Пусконаладка и сдача в ГРО | Услуга | 50 000 | 50 000 |
Экономия при самостоятельном контроле работ и грамотном подборе комплектующих может составить до 15%. Однако я не рекомендую экономить на регулирующей арматуре — дешевые клапаны часто клинит через год работы в жесткой воде.
Плюсы и минусы различных подходов
Каждое решение имеет свои сильные и слабые стороны. Традиционные схемы выигрывают в цене и простоте, но проигрывают в комфорте и экономии. Инновации требуют вложений, но возвращают их сторицей.
Таблица 3. Плюсы и минусы подходов
| Критерий | Традиционный (сварной) узел | Современный модульный ИТП |
|---|---|---|
| Преимущества | Низкая цена, независимость от электричества | Экономия до 40%, полная автоматизация, компактность |
| Недостатки | Перерасход тепла, шум, сложность настройки | Высокая начальная стоимость, зависимость от питания |
| Срок монтажа | 7-14 дней | 2-4 дня |
| Обслуживание | Требует постоянного внимания мастера | Работает в автоматическом режиме |
| Надежность | Средняя (износ сварных швов) | Высокая (заводская сборка и контроль) |
Рекомендации по выбору решения для разных зданий
Выбор типа теплового пункта напрямую зависит от назначения объекта. Для старого жилого фонда при капитальном ремонте идеально подходит блочно-модульный ИТП. Он легко вписывается в ограниченное пространство подвала. В промзонах, где объемы теплопотребления огромны, часто применяются ЦТП устройство которых позволяет распределять энергию на несколько цехов с разным температурным графиком.
Для офисных центров критична тишина и возможность удаленного управления. Здесь я советую использовать схемы тепловых пунктов с дублированием насосов и обязательной диспетчеризацией. Если здание имеет крышную котельную, то тепловой пункт может быть упрощенным, так как нет необходимости в мощной гидравлической развязке от городской сети.
Мнения экспертов: советы инженеров и мастеров
Инженеры-проектировщики в один голос утверждают: не пренебрегайте стадией «гидравлический расчет». Без него даже самое дорогое оборудование будет работать некорректно — насосы будут шуметь, а дальние стояки останутся холодными. Мастера по монтажу советуют обращать внимание на качество теплоизоляции. Плохо изолированные трубы в ИТП превращают помещение в сауну, что пагубно влияет на электронику в шкафу управления.
Еще один важный совет от практиков: всегда оставляйте место для маневра. При проектировании закладывайте возможность добавления еще одного теплообменника или замены насоса на более мощный, если планируется расширение здания. Паспорт теплового пункта должен всегда находиться на объекте, чтобы любой дежурный слесарь мог быстро разобраться в схеме при нештатной ситуации.
Меры безопасности при работе и эксплуатации
Работа в тепловом пункте сопряжена с высокими температурами и давлением. Обязательно использование средств индивидуальной защиты: перчаток, очков и спецодежды. Перед началом любых работ на действующем узле необходимо убедиться, что запорная арматура надежно перекрыта, а давление сброшено через дренажные краны. Электробезопасность — отдельный пункт. Все насосы и шкафы управления должны быть заземлены, а кабели защищены гофрой или лотками. Запрещается эксплуатация оборудования с неисправными предохранительными клапанами или манометрами с истекшим сроком поверки.
FAQ: Часто задаваемые вопросы
1. Какие основные нормы проектирования теплопунктов нужно соблюдать?
Основными документами являются СП 41-101-95 и актуальные СНиП. Они регламентируют проходы, освещение, вентиляцию и правила подбора оборудования.
2. Какова реальная окупаемость автоматизации тепловых пунктов?
В среднем, за счет исключения переплат за лишнее тепло, система окупается за 2-3 отопительных сезона в многоквартирном доме.
3. Можно ли установить ИТП в старом доме с элеватором?
Да, это стандартная процедура при модернизации. Элеватор демонтируется, а на его место устанавливается узел с теплообменником и насосами.
4. Зачем нужны два насоса в системе, если справляется один?
Второй насос является резервным. В случае поломки основного автоматика мгновенно включит резервный, и здание не останется без тепла.
5. Как часто нужно проводить техническое обслуживание?
Рекомендуется проводить осмотр раз в месяц, а капитальное обслуживание с промывкой теплообменников — раз в год перед началом сезона.
6. Влияет ли жесткость воды на работу теплообменников для ИТП?
Очень сильно. При высокой жесткости пластины быстро зарастают накипью. В таких случаях я рекомендую ставить систему химводоподготовки или электромагнитные фильтры.
7. Можно ли управлять тепловым пунктом через интернет?
Да, современные контроллеры поддерживают протоколы связи для вывода данных на компьютер или смартфон диспетчера.
8. Что делать, если в подвале мало места для оборудования?
В таких ситуациях проектируется индивидуальная компоновка или используются сверхкомпактные паяные теплообменники, которые в разы меньше разборных.
