Организация управления освещением из двух разных точек значительно упрощает жизнь в длинных коридорах или спальнях. Обычно такая задача занимает около 5-6 часов работы и обходится в 3000–5000 рублей по материалам. Чтобы правильно подключить проходной выключатель своими руками, нужно четко понимать принцип работы фазного провода. Грамотный монтаж гарантирует безопасность эксплуатации и избавляет от необходимости переделывать проводку.
Базовые требования и безопасность
Работа с электричеством требует предельной концентрации и базовых навыков. Сложность задачи оценивается как средняя. Я однажды видел, как новичок пытался соединить провода под напряжением — это едва не закончилось трагедией. Поэтому первым правилом становится полное обесточивание сети через автоматический выключатель в щитке.
Обязательно используйте средства защиты: диэлектрические перчатки и очки. При работе с бетоном необходим респиратор. Помните про электробезопасность: никогда не работайте с мокрыми руками или в сыром помещении. Все соединения должны быть надежно изолированы.
Комплект материалов для монтажа

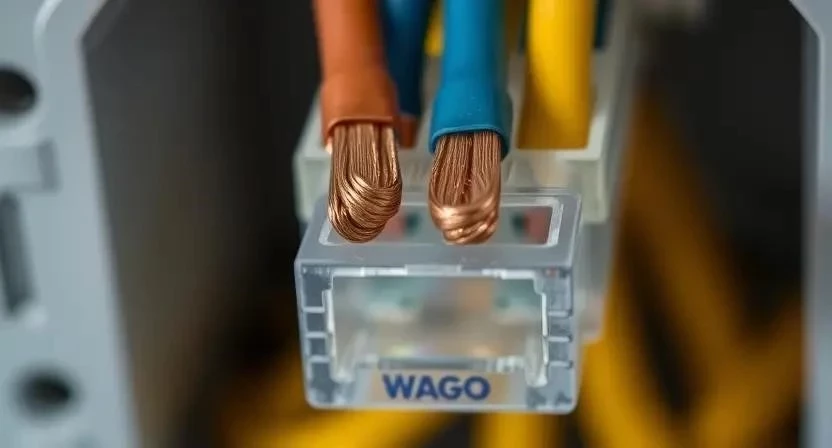

Для качественного электромонтажа в квартире выбирайте только сертифицированные компоненты. Основным материалом служит медный кабель марки ВВГнг с сечением 1.5 мм², так как он не поддерживает горение. Для соединения проводов в коробках лучше всего подходят клеммники WAGO — они обеспечивают плотный контакт и экономят время.
- Медный кабель ВВГнг 3х1.5 (расход зависит от длины трассы)
- Проходные выключатели (2 штуки)
- Подрозетники для встраивания (2 штуки)
- Клеммники WAGO (10-15 штук)
- Изолента ПВХ
- Дюбель-гвозди для крепления кабеля
- Монтажная распределительная коробка
- Гофрированная труба для защиты провода
| Материал | Количество | Расход на м2 (ориент.) | Цена за ед. | |
|---|---|---|---|---|
| Кабель ВВГнг 3х1.5 | 15 м | 1.2 м / м2 | 80 руб/м | 1200 руб. |
| Выключатель проходной | 2 шт | — | 450 руб/шт | 900 руб. |
| Подрозетник | 2 шт | — | 60 руб/шт | 120 руб. |
| Клеммы WAGO | 1 уп | — | 300 руб/уп | 300 руб. |
| Изолента/хомуты | 1 компл | — | 200 руб/компл | 200 руб. |

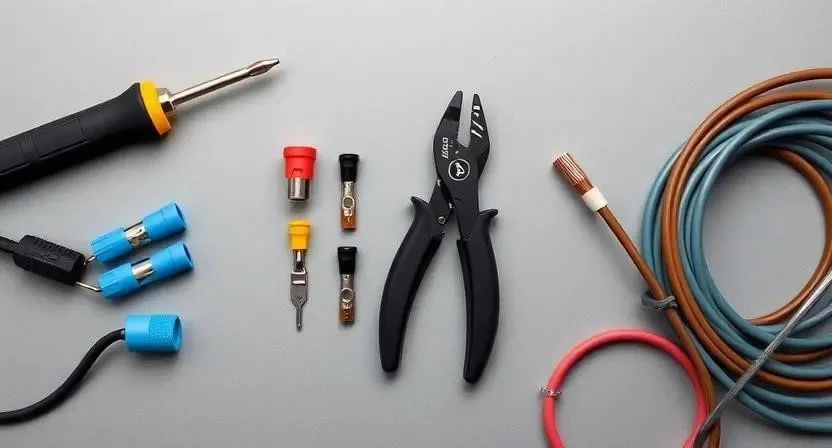

Инструментарий электрика
Правильный подбор инструментов ускоряет процесс и повышает качество соединений. Индикаторная отвертка незаменима для поиска фазы. Стриппер позволяет снимать изоляцию, не повреждая медные жилы, что критично для надежности контакта.
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Индикаторная отвертка | Поиск фазы, проверка тока | Обязательно | 200 руб. |
| Пассатижи/Кусачки | Резка и сгибание проводов | Обязательно | 600 руб. |
| Стриппер | Снятие изоляции | Желательно | 800 руб. |
| Перфоратор | Штробление и сверление | Обязательно | 4500 руб. |
| Строительный уровень | Выравнивание подрозетников | Обязательно | 500 руб. |
Организация рабочего пространства
Перед началом работ очистите зону монтажа от лишних вещей. Мебель следует отодвинуть от стен или накрыть плотной пленкой, чтобы строительная пыль не осела на обивке. Пол застелите картоном или полиэтиленом. Организуйте место для сбора мусора, чтобы обрезки кабеля и бетонная крошка не разлетались по всей комнате.
Подготовка стен и разметка
Точное планирование исключает ошибки при штроблении. Сначала определите высоту установки выключателей — обычно это 90 см от чистового пола. Используйте уровень, чтобы механизмы не висели криво. После разметки приступайте к созданию каналов для кабеля.
- Нанесение меток мест установки выключателей и светильника.
- Проверка высоты и горизонтальности с помощью уровня.
- Штробление стен под кабель и подрозетники.
- Сверление отверстий под крепежные элементы.

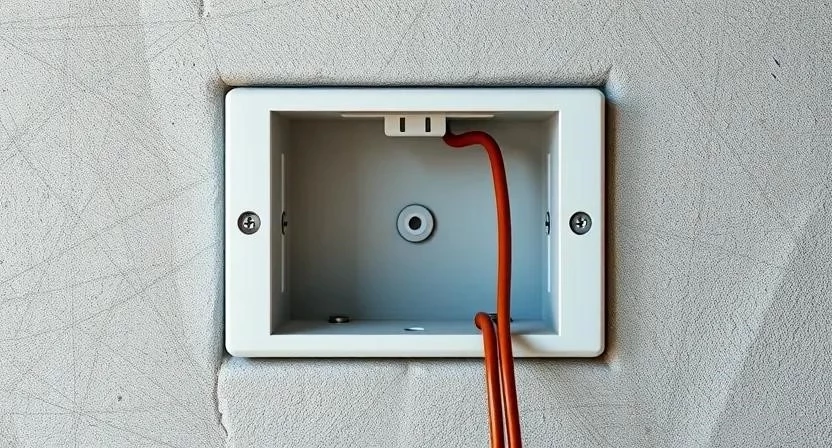

- Установка подрозетников в стены на гипсовый раствор.
- Проверка глубины посадки (подрозетник должен быть вровень со стеной).
- Грунтование поверхности штроб для лучшей адгезии штукатурки.
Технология подключения по шагам
Процесс монтажа требует строгого соблюдения последовательности. Я всегда перепроверяю целостность изоляции перед тем, как заводить провод в подрозетник. Это спасает от короткого замыкания при первом включении.
- Обесточивание сети (10 мин). Выключите соответствующий автомат в электрощите. Проверьте отсутствие напряжения индикаторной отверткой на всех точках.
- Прокладка линии от щитка (1 час). Протяните фазный провод от автомата до первой распределительной коробки или первого выключателя.
- Соединение первого выключателя (30 мин). Подключите фазный провод к общему контакту первого проходного переключателя.
- Прокладка перемычек (1 час). Соедините два дополнительных контакта первого выключателя с двумя соответствующими контактами второго выключателя. Это основные линии управления.
- Подключение второго выключателя (30 мин). К общему контакту второго переключателя подключите провод, идущий к светильнику.
- Подключение светильника (30 мин). Соедините провод от второго выключателя с фазным контактом лампы. Ноль и заземление подключите напрямую к светильнику из распределительной коробки.
- Проверка соединений (20 мин). Протяните все винтовые зажимы. Убедитесь, что оголенные провода не касаются стенок подрозетника.
- Тестирование системы (10 мин). Включите автомат и проверьте работу: свет должен включаться и выключаться из обеих точек.
| Этап работ | Время | Особенности |
|---|---|---|
| Разметка и штробы | 2-3 часа | Использовать очки и респиратор |
| Монтаж кабеля | 1.5 часа | Соблюдать радиус изгиба провода |
| Подключение схемы | 1 час | Строго по схеме проходного переключателя |
| Тестирование | 20 мин | Проверка индикатором и включением |
| Финишная сборка | 30 мин | Установка декоративных рамок |
Технические тонкости и секреты
При выборе материалов обращайте внимание на совместимость брендов. Я заметил, что механизмы разных производителей иногда плохо стыкуются в одном многопостовом подрозетнике. Сечение провода 1.5 мм² является оптимальным для освещения; использование более тонкого кабеля может привести к его перегреву.
Важен температурный режим: не проводите штукатурные работы при температуре ниже +5°C, иначе раствор потрескается. Время затяжки клемм в выключателях должно быть умеренным — перетяжка может привести к обрыву медной жилы. Я предпочитаю затягивать винты до легкого сопротивления, а затем делать четверть оборота.
Типичные промахи новичков
Самая распространенная ошибка — путаница между фазой и нулем. Если подать ноль на выключатель, лампа может продолжать слабо светиться или мерцать в выключенном состоянии. Также часто забывают про заземление, что опасно при пробое изоляции.
- Перепутанные фаза и ноль в схеме разводки.
- Плохо затянутые контакты, вызывающие искрение.
- Использование тонкого одножильного провода вместо ВВГнг.
- Отсутствие распределительной коробки (соединение в подрозетнике).
- Игнорирование правил электробезопасности.
- Слишком глубокая установка подрозетника, из-за чего не хватает длины провода.
- Отказ от грунтования стен перед заделкой штроб.
Смета на электромонтажные работы
Стоимость реализации проекта зависит от того, кто выполняет работу. Самостоятельный монтаж позволяет сэкономить значительную сумму, но требует времени и инструментов.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы | 2500 | 2500 | 0 |
| Работа по штроблению | 0 | 1500 | 1500 |
| Монтаж и подключение | 0 | 2000 | 2000 |
| Расходники (буры, диски) | 500 | 0 (входит в работу) | -500 |
| 3000 | 3000 |
Эксплуатация и обслуживание
После завершения монтажа система может работать годами без вмешательства. Однако я рекомендую раз в два года проверять затяжку контактов в выключателях, особенно если вы используете мощные светодиодные панели. Срок службы качественных механизмов составляет 15-20 лет. При появлении треска или запаха паленого пластика немедленно обесточьте линию и замените переключатель.
Современные способы управления светом
Если стены уже заштукатурены и штробить их нельзя, существуют альтернативы. Умные реле позволяют объединить обычные выключатели в одну сеть через Wi-Fi или ZigBee. Беспроводные выключатели крепятся на двусторонний скотч и работают по радиоканалу, что полностью исключает прокладку кабеля-перемычки.
Для управления светом из трех и более точек используются промежуточные выключатели. Они устанавливаются между двумя проходными, расширяя возможности управления. Сравнение технологий показывает, что классическая проводка надежнее, но умный дом гораздо гибче в настройке.
Ответы на частые вопросы
Можно ли использовать обычный выключатель вместо проходного?
Нет, обычный выключатель разрывает одну линию, а проходной переключает ток между двумя параллельными линиями. Схема просто не будет работать.
Как быстро найти фазу в коробке?
Используйте индикаторную отвертку: прикоснитесь жалом к оголенному проводу. Если лампочка в ручке загорелась — это фаза.
Какой кабель лучше выбрать для квартиры?
Оптимальный вариант — ВВГнг-LS 3х1.5. Он безопасен, не дымит при пожаре и имеет достаточную прочность.
Что делать, если свет не горит после подключения?
Проверьте все соединения в подрозетниках и коробках. Скорее всего, один из проводов-перемычек выскочил из клеммы или обломился.
Нужно ли заземлять выключатель?
Сам механизм выключателя заземления не требует, но заземляющий провод должен идти к светильнику в металлическом корпусе.
Можно ли подключать проходной выключатель к лампе 220В?
Да, схема рассчитана на стандартное напряжение сети 220 вольт.
Как рассчитать длину кабеля?
Измерьте расстояние от щитка до первой точки, затем между выключателями и до лампы. Добавьте 15% на запас и изгибы.
