Как нужно прокладывать кабель в лотках

Меры безопасности при организации наружной проводки

Для начала определимся с терминологией, касающейся кабельной продукции:

• Кабель, это проводник в изоляции, имеющий вокруг дополнительное покрытие, часто бронированное. Оно должно выдержать воздействие внешней среды без нарушения изоляционных параметров. Как правило, кабели являются магистральными, для подключения конечного потребителя они применяются редко.
• Провод — это тот же проводник (чаще всего в изоляции, но применяются и неизолированные изделия: например, для заземления). Вокруг основных жил при необходимости может находиться внешняя оболочка. Особой прочности не требуется, просто дополнительная изоляция.

Если монтаж наружной проводки выполняется проводом, наличие второй оболочки крайне желательно (при напряжении более 42 вольт — обязательно). При механическом воздействии, есть шанс повредить лишь наружную изоляцию, но контакта с оголенным проводником не будет.

И теперь основные требования к безопасности:

Монтаж открытой электропроводки на поверхности стен внутри помещения, допускается лишь с использованием кабеля, или провода с внешней оболочкой. При этом стены (или их отделка) не могут быть выполнены из горючего материала. Речь идет о способе крепления непосредственно к поверхности.

• Если стены поддерживают горение — крепление электрической проводки к стене производится с помощью изоляционных катушек, а сам провод не должен касаться поверхности. Идеальный вариант — укладка в стальные трубы или несгораемые гофры.
• В одном жгуте (коробе, кабельросте) не допускается прокладка взаиморезервирующих кабелей (проводов).
• Также нежелательно в одной магистрали укладывать силовые и слаботочные цепи.
• Опасно прокладывать фазные и нулевые провода одного потребителя по разным маршрутам.
• Все соединения кабелей (проводов) на маршруте укладки производятся только методом опрессовки, сварки или пайки. Простая скрутка недопустима. После соединения, необходимо восстановить изоляцию всех оболочек.
• В местах стыков, ответвлений, подходов к абонентским устройствам (конечному потребителю), наружная проводка должна иметь запас по длине (слабину), на случай ремонта. В этих местах вообще не допускается силовой натяг кабеля.
• Точки стыков и ответвлений должны быть доступны для ремонта и профилактического осмотра. Желательно, такие места проводки прятать в распределительные коробочки.
• Распаячные и разветвительные коробки подбираются в зависимости от условий внешней среды. Например, уличная прокладка с возможностью попадания влаги, должна иметь резиновые уплотнители.
• Вводы со стороны улицы организуются с защитой от попадания воды во внутренние магистрали.
• Если несущие стены могут перемещаться под воздействием смены температуры (пусть даже на несколько миллиметров), монтаж открытой проводки выполняется с учетом тепловых зазоров.
• Защитные короба, кабельросты, гофры и трубы, выполненные из металла, должны иметь антикоррозийное покрытие. Вполне достаточно качественной покраски, хотя производители подобной фурнитуры часто применяют оцинковку.
• Провода и кабели могут быть проложены в одном коробе по разные стороны. В одном гофре, магистральный кабель и абонентские провода, не прокладываются. Правильнее организовать «шлейф» из проводов разного назначения. Пусть это не всегда эстетично выглядит, зато проводка в безопасности.
• При выборе мест прокладки, не допускайте монтаж в непосредственной близости от источников нагрева. Кроме того, нельзя размещать открытую проводку под трубопроводами, на которых может сконденсироваться влага.

Важные моменты в проведении монтажных работ

Ещё раз, обращая внимание на метод подземного монтажа электросетей, необходимо отметить тот факт, что данный метод неприемлем на территориях, где расположено значительное число кабелей наземного и подземного характера, а также в местах, где существует вероятность внезапного разлива жидких металлов высоких температур.

Одновременно запрет на траншейную прокладку может поступить ввиду того, если обнаружится наличие жидкостей, имеющих разрушающие свойства. Отказ на проведение работ может поступить в случае, когда имеется расположение большого числа сетей представляющих подземные и наземные технологические и транспортные коммуникации и другие инженерные сооружения.

В качестве моментов, играющих определяющую роль при обсуждении устройства кабеля в траншее, выступают и другие факторы. В частности запретные меры могут быть учтены в случаях если:

• Почвы, содержат значительное количество вредных веществ, разрушающих со временем изолирующие кабельные оболочки.
• Намеченные места являются точками возникновения блуждающих токов с опасными значениями.
• Обнаруживается присутствие повышенных механических нагрузок на землю, приводящих к полному или частичному разрушению поверхности грунта.

Варианты прокладки

Целесообразно рассмотреть варианты, как провести кабель по забору, если высота ограждения достигает 2 метров и выше или же забор высотой менее 2 метров, выполнен из профнастила, дерева либо кирпича. Рассмотрим правила прокладки линии в каждом случае.

Высота ограждения от 2 метров. Самый простой вариант, в данном случае отпадает надобность в обустройстве защиты кабеля от механических повреждений. Достаточно будет между столбиками забора натянуть стальной трос диаметром 1-2 мм, к которому нейлоновыми хомутами закрепить проводник, примерно как на фото ниже. Такой способ монтажа наиболее прост в исполнении, потребует сравнительно малых материальных затрат, отвечает требованиям пожаробезопасности, в случае если ограждение изготовлено из дерева.

Забор высотой менее 2 метров, выполнен из профнастила. В этом случае в целях защиты кабеля его необходимо прокладывать в коробах или трубах. Использовать стальные изделия для защиты будет накладно, поэтому лучше воспользоваться трубами, изготовленными из пластика, которые удобно закрепить клипсами к столбикам забора.

Существует самый простой вариант решения вопроса – поместить кабель в пластиковой гофре. Серая гофрированная труба из ПВХ является очень хрупкой, тем более что с течением времени под воздействием солнца и высоких температур, она значительно теряет свои прочностные качества. По этим причинам ее защитная функция очень незначительна.

Использование гофры может служить в большей степени формальным выполнением требований ПУЭ, для предъявления контрольным организациям. Если прокладывать кабель в гофре по улице – лучше покупать черную гофру из полиэтитлена. При использовании гофры следует учитывать нормативное требование, смысл которого в том, что шаг ее крепления по всей длине проводки к несущей поверхности не должен превышать 1 метр. Фото пример крепления гофры на ограждении из профнастила:

Забор высотой менее 2 метров, изготовлен из древесинных материалов. Особенностью прокладки кабеля по деревянному ограждению является то, что изделия для его защиты должны состоять из негорючих материалов. Использовать в качестве защиты металлические трубы или уголок весьма дорого и не каждому домовладельцу или хозяину дачи такие затраты по карману, лишь для того чтобы пробросить кабель по участку, поэтому в качестве эконом варианта можно использовать металлическую гофрированную трубу.

Забор высотой менее 2 метров из кирпича или камня. В данном случае при прокладке проводника следует выполнять все мероприятия безопасности, как для забора зашитого профнастилом. Крепление кабеля производить по той же технологии, которая используется при монтаже открытой электропроводки по стенам.

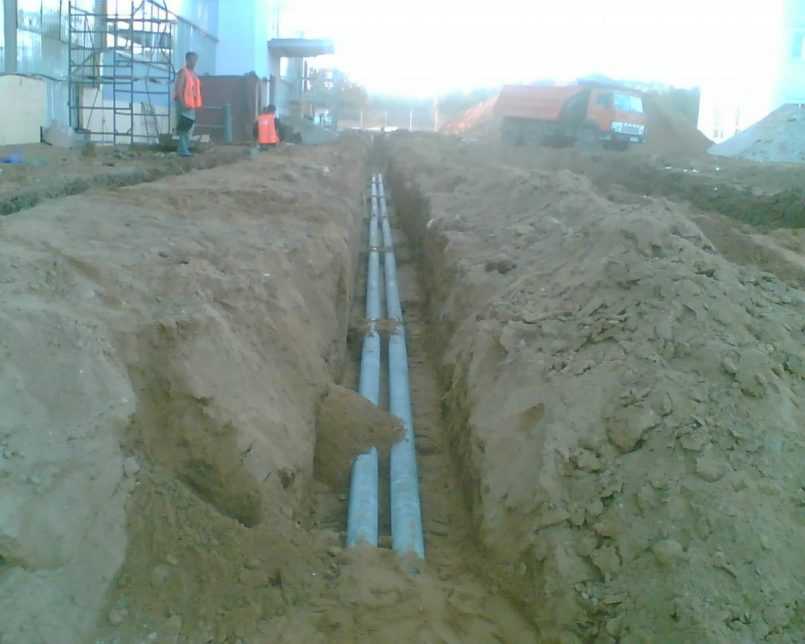

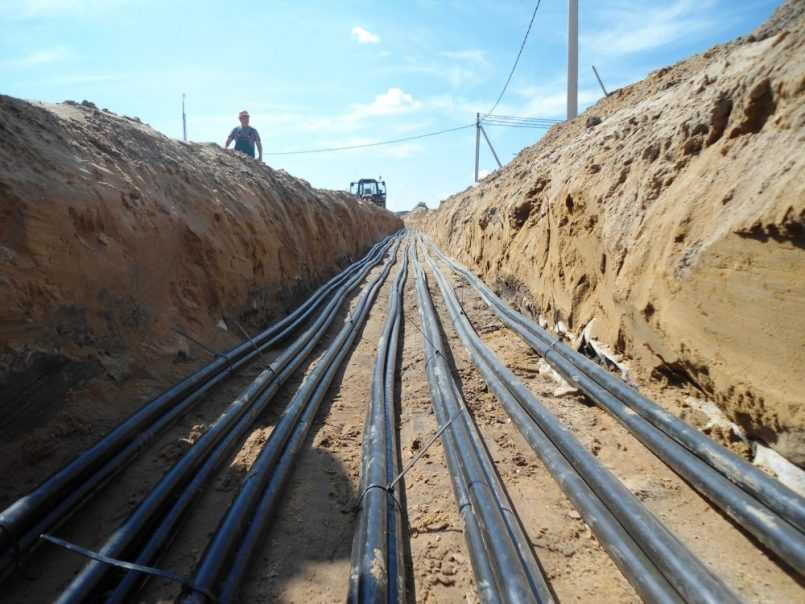

Прокладка электрического кабеля в траншее

Используются воздушный и подземный способы для прокладывания кабелей электрического питания между постройками, и кабелей, обеспечивающих наружное освещение на загородных участках и в дачных домиках.

Использование воздушного способа прокладки целесообразно в случаях, когда между объектами небольшое расстояние.

Прокладка электрического кабеля подземным способом больше подходит для больших расстояний или при оборудовании наружных систем освещения. Подземный способ является более эстетичным, поскольку над головами людей при этом не свисают гирлянды проводов. Однако, у этого способа имеются следующие ограничения:

Запрещается прокладывать электрический кабель в траншеях при высоком уровне грунтовых вод. Если это болотистая местность, грунтовые воды достигают уровня одного метра и более того.

Запрещается прокладка кабеля в траншее при содержании в почве большого количества веществ, которые могут повредить или нарушить его оболочку.

Доказано негативное влияние на электрическую проводку блуждающих токов, которые порой встречаются в грунтах.

Нельзя проводить электрический кабель в слишком подвижных грунтах.

В районах частого разрывания грунта не рекомендуется укладка электрического кабеля.

При отсутствии противопоказаний к укладке кабеля в траншею, начинают следующие работы. Вначале проводят тщательную разметку на своем земельном участке. Необходимо, чтобы кабель располагался в расстоянии не менее 1 метра от деревьев, не проходил под автомобильными стоянками, площадкой, на которую заезжает ассенизаторская машина, а также под территорией с повышенными нагрузками на грунт.

После разметки производятся следующие действия по укладке электрического кабеля в траншеи:

1. Выкапывается траншея, согласно предварительно сделанной разметке. При этом, минимально допустимой глубиной траншеи будет 0,7 метров. Однако, оптимальной глубиной является 0,8-0,9 метров.
2. Вырытая траншея освобождается от всевозможных материалов и веществ, способных оказать вредное влияние на оболочку кабеля: от стекла, камней, железных предметов, проволоки и других.
3. Дно траншеи выстилается песком, слой которого примерно равен 10 см.
4. Проверяется отсутствие замыканий в токопроводящих жилах – между ними и броней. Для этого используется мегомметр.
5. Производятся работы по защите кабеля. Для этого возможно использование различных материалов: гофрированных пластиковых труб, металлической гофрированной трубы или металлических двустенных труб. На выбор защиты влияет размер бюджета и предпочтения хозяина участка. Необходимо протянуть кабель через выбранный защитный материал. При использовании поливинилхлоридной гофры необходима дополнительная защита футлярами мест, в которых кабель соприкасается с большими и твердыми предметами, а также предметами, которые способны его повредить. Футляры изготавливаются следующим образом: асбоцементная труба распиливается пополам, а затем половинки надеваются на кабель.
6. Производят укладку кабеля на дно траншеи. Это лучше делать, не натягивая кабель, а укладывая его волнообразно – рекомендуется свободное положение кабеля.
7. Далее засыпают кабель слоем песка в 10 см.
8. На слой песка насыпают слой грунта в 15 см, и немного утрамбовывают.
9. Затем необходимо проложить над кабелем сигнальную ленту.
10. После этого траншея полностью засыпается грунтом, делается небольшая горка.
11. Проверяется кабель на отсутствие короткого замыкания.

Необходимо приобрести следующие электрические кабеля:

Кабель ВВГ – при маленьких мощностях и сечениях.

Кабель АВБбШв – используется для средних и больших мощностей. Он не распространяет горение и бронирован – для бронирования использованы стальные оцинкованные ленты. Этот бронированный медный кабель имеет большую стоимость.

Выполняя эту работу, обязательно соблюдайте предохранительные меры: используйте резиновый коврик, резиновые сапоги и перчатки. Не рекомендуется проведение этой работы в одиночку – делайте это вместе с напарником. Если проверка прошла удачно – электрический кабель готов к использованию.

Варианты прокладки проводов и кабелей по различным основаниям

Правила прокладки электрических проводов и кабелей сильно различаются, в зависимости от типа и материала основания, по которому они проходят. Так, например, в деревянном или каркасном доме, электропроводка выполняется не так, как в доме из пеноблока или кирпича.

Давайте разберемся, какие именно и когда используются методы прокладки кабелей, какие из способов монтажа наиболее удобны и предпочтительны, а какие категорически запрещены.

Сразу хочу заметить, что существующие правила и нормы не всегда успевают меняться и реагировать на быстрое развитие современных электротехнических материалов и технологий строительства. Зачастую, в выборе способа прокладки, нам приходится опираться на устаревшие стандарты, которые, нередко, одобряют и учитывают лишь очень ограниченное количество возможных вариантов монтажа.

С точки зрения правил безопасности в электрике, все конструкции и основания делятся на два основных типа: состоящие из горючих (сгораемых — СГ) и негорючих (несгораемых — НГ) материалов. В зависимости от этого чаще всего и выбирается способ монтажа.

К негорючим относятся такие материалы как: Металлы, природный камень, кирпич, бетон, газобетон, керамика, стекло, асбоцемент, гипсокартон, пенобетон, керамзитобетонные блоки, цсп и др.

К горючим материалам относятся: древесина, сип-панели, поликарбонат, пенополистирол, сайдинг, сэндвич панели, битумные и дегтевые материалы, пластики и некоторые другие. Поэтому, выбирая способ монтажа кабелей, отталкиваться необходимо именно от этого, от материала основания.

ВАЖНО! Все нижеприведенные правила, разработаны для разрешенных к прокладке в жилых помещениях кабелей – в частности ВВГнг-LS, не поддерживающих горение с низким уровнем газо- и дымовыделения

Прокладка кабеля по каменному или бетонному забору

С точки зрения ПУЭ, выполнение работ проводится по аналогии с каменной стеной здания. При высоте линии от 2.75 м, достаточно незащищенного изолированного повода с внешней оболочкой.

Согласно Правил, подойдет обычный ВВГ соответствующего сечения. Однако, учитывая расположение проводки, лучше использовать силовой кабель в двойной оболочке.

Если забор монолитный (каменная или кирпичная кладка, или он отлит из бетона), кабель укладывается непосредственно на поверхность, с помощью стандартных клипс (хомутов) для уличного монтажа. Они могут быть пластиковыми или металлическими.

Существуют отдельные правила для самонесущего изолированного провода (СИП). Поскольку он имеет один слой изоляции, при монтаже обеспечивается зазор 60 мм. Для этого предлагаются специальные монтажные хомуты.

Если забор собран из бетонных наборных панелей, крепить кабель непосредственно на плоскость нельзя. При ветровой нагрузке, панели могут смещаться, и проводка рано или поздно оборвется. В таком случае кабель крепится на несущий трос, а точки подвеса размещаются на опорных столбах.

Если прокладка на высоте менее 2.75 м от грунта, требуется внешняя защита кабеля. Во-первых, возможно случайное его повреждение. Во-вторых, на такой высоте есть риск поражения электротоком. Проводка укладывается в короб, кабельный рукав (гофр), или трубу. Материал не имеет значения — главное обеспечить механическую защиту.

Инструкция по монтажу

Прокладка кабеля производится как одиночно, так и в несколько слоев. Также их можно пустить, собрав предварительно в пучки и пакеты. При прокладке рядами необходимо расстояние в пять миллиметров между токоведущими частями, в остальных случаях это расстояние увеличивается в четыре раза (20 мм). Для многослойного варианта зазором можно пренебречь. Укладывая кабели в пучок недопустимо наличие более двенадцати проводов. Одновременно радиус пучка должен составить не больше 10 см.

Если планируется укладка проводов в лоток горизонтально, нужно собирать их в пучки, выдерживая расстояние в 4,5 метра между связками. Кстати, в этом случае существует возможность пренебречь сборкой кабелей в пучки, если участки горизонтальные и прямолинейные. Если укладывать вертикально, то требуется шаг увязки не менее одного метра.

Когда конструкция собрана и было произведено ее крепление на перекрытиях, с помощью специализированного шнура делается измерение расстояние кабеленесущей трассы для последующей разрезки токоведущих частей. После выполнения данной операции все жилы комплектуются в пучки и маркируются бирками. Когда провода уложены в лоток и собраны в цепь, нужно проконтролировать ее при помощи поверенного мультиметра на отсутствие прерываний, а также замерить показатель сопротивления изоляционного материала.

Для грамотной работы по укладке необходима соответствующая температура. Если показатель составляет -15 градусов по Цельсию и выше, прокладка может осуществляться без прогрева. Если диапазон колеблется от -40 до -15 градусов, прогрев необходим, а при более низком температурном режиме работы по прокладке недопустимы.

Кабель должен быть уложен в лоток таким образом, чтобы был обеспечен некоторый запас по длине. Он нужен того, чтобы компенсировать изменения длины провода в следствие колебания температуры, а также деформаций грунта. Весь кабель с соответствующим запасом при этом должен лежать прямо, так как провести его с наличием витков и колец не разрешается.

Если производится прокладка на открытом наружном пространстве, например на улице по стене, также должен быть учтен неизбежный нагрев от солнечного воздействия. В таком случае производится установка дополнительных экранов для защиты от солнечных лучей.

При установке необходимо стремиться к тому, чтобы лотки были цельными. То есть нужно снизить до минимума различные разрезы по эстакадам в сложных участках монтажа. Кабель в не зависимости от технических характеристик монтажных опор должен устанавливаться и закрепляться в их крайних точках, а также на муфтах, поворотах линии и прочих местах соединения.

При монтаже кабеля в лотке нужно учесть и компенсировать вероятные деформации вследствие:

• массы электрокабеля;
• механических напряжений, определяемых разницей температур;
• действий магнитного характера, которые возможны при коротком замыкании.

Если кабельная линия будет пересекаться с трубопроводом, нужно выдержать расстояние между лотком и трубами минимум в 5 см. При параллельной прокладке проводников и трубопровода, расстояние между коммуникациями должно составлять не менее 10 см. При этом расстояние до газопровода должно составлять не менее 25 см.

Производя прокладку проводов нужно заполнять не более половины объема лотка. Это необходимо для:

• легкого доступа при ремонте и обслуживании линии;
• возможности воздушного охлаждения проводки.

Необходимо проследить за тем, чтобы при укладке проводов в лоток они имели хороший металлический контакт, так как проложить заземление чаще всего удается, подключаясь лишь к крайним точкам кабельной связи.

Линии в жилом доме должны устанавливаться не ниже двух метров от уровня пола. Однако если помещение выполнено для работы в нем персонала, прошедшего соответствующее обучение, высота установки не играет роли.

Способ монтажа проводки по электрическим лоткам и коробам выбирается исходя из соображений отсутствия влаги и конденсата внутри них. Если установка производится на открытом пространстве, то для такой прокладки нужны короба со снимающейся крышкой, которая служит для обеспечения быстрого и легкого доступа с кабелю. В закрытых пространствах допустимо использования неразъемных коробов для токоведущих частей цепи.

Вот мы и рассмотрели, как должна выполняться прокладка кабеля в лотках и коробах. Надеемся, наша инструкция по монтажу была для вас полезной и теперь вы знаете, как правильно проложить провода в кабельном лотке!

Будет полезно прочитать:

• Какие бывают кабельные каналы
• Прокладка кабеля через стены согласно ПУЭ
• Способы прозвонки проводов

Процесс копки

Перед началом рытья траншеи необходимо составить или получить схему участка с прокладкой всех коммуникационных сетей под землей.

После этого можно воспользоваться пошаговой инструкцией:

1. Определить тип траншеи – с откосами, с отвесными стенками или смешанный.
2. Подготовить поверхность. Освободить участок от мусора, удалить камни и ветки, выкорчевать пни.
3. Произвести разметку. Установить колышки или столбики в начале и конце траншеи, между ними натянуть шнур.
4. Произвести рытье. Механизированным или ручным способом. Землю из траншеи лучше складывать по одну сторону от окопа. Рекомендуемое расстояние – 50 см.

В последствии будет удобнее и легче засыпать траншею, если грунт будет находиться недалеко. После копки стенки нужно укрепить, если используется траншея с отвесными стенками.

На конечном этапе можно перекинуть мостики для ходьбы, если траншея широкая. Также рекомендуется установить освещение и ограждение, если копка осуществляется на проезжей части.

Устройство кабельных лотков

Кабельный лоток изготовлен из металлического профиля и состоит из основания с крышкой, в которое вмонтированы провода.

Помимо соединительных элементов, конструкция включает в себя переходники, отводы, повороты, детали крестообразной и Т-образной формы. Лоток выступает в качестве крепежа для проводов и кабелей с напряжением до 1000 Вольт. Лоток нельзя заполнять пучками кабелей больше, чем на 50%. В противном случае перегрев кабелей неизбежен.

Число проводов в одном пучке не должно быть больше двенадцати. Воссоединять проводки в пучки можно через четыре с половиной метра при горизонтальном положении лотков и через что сантиметров при вертикальном расположении.

Металлические лотки, проводящие электрический ток, следует обязательно заземлить. Неизолированный провод либо кабель чрезвычайно опасен: он поражает электрическим током. Все части кабельных лотков необязательно подвергать заземлению ввиду того, что винтовые соединения надежно связывают их друг с другом. Лотки рекомендуется заземлить лишь в двух местах, в разных направлениях линии, и в концах их разветвлений.

Рассмотрим несколько вариантов отрытой проводки на примерах

Лофт открытая проводка. Эта модная тенденция позволяет не только быть в тренде, но и сэкономить на эстетической составляющей. То есть, вы просто укладываете промышленный гофр, не заботясь о соответствии цвета и формы (в этом и есть стиль лофт). Крепления и материалы могут быть самыми дешевыми, главное — надежность.

Хотя помещения, отделанные под заказ, могут выглядеть и оцениваться весьма недешево. Но технология монтажа открытых электропроводок к этому не имеет никакого отношения.

Еще одна тенденция, которая отнимает много средств — ретропроводка. Если вы готовы приобретать дорогостоящие аксессуары (провод в оплетке из стекловолокна стоит на порядок дороже обычного), можно выполнить электромонтаж красиво и безопасно.

Вся фурнитура сделана из керамики. К слову сказать — один из лучших диэлектриков с точки зрения пожарной безопасности. Организовывать общие жгуты и кабельные короба нет смысла. Винтажный дизайн как раз говорит о том, что чем больше проводов, тем более стильно выглядит помещение.

Кроме того, стиль ретро предполагает прокладку проводов в металлических трубах. Для деревянных помещений самое то: и красиво, и пожаробезопасно, и проводка надежно защищена от механического воздействия.

А если эти самые трубы еще и подсоединить к защитному заземлению, вы можете не беспокоиться, что проводка пробъет фазу на корпус трубы.

Не менее эстетично можно организовать открытую проводку в кабельных коробах. Это вообще классика. Изначально, профтрубы применялись лишь для оптимизации жгутов с большим количеством проводов. А сегодня это способ прокладки одиночных кабелей.

К тому же, современный дизайн этих аксессуаров позволяет вписать короб в любой интерьер.

Хотите — контрастный белый цвет. А нет — подбирайте кабельный короб с отделкой под дерево: выбор в магазинах огромный.

Немного сложнее обстоит дело с так называемыми электротехническими плинтусами.

При единственном недостатке: невысокая вместительность, плинтус для открытой проводки фактически может заменить штробление.

Используя эту технологию совместно с прокладкой кабеля за подвесным потолком, вы вообще можете оставить стены нетронутыми. При этом вся электропроводка будет заменена.

Правильная прокладка силового кабеля

Если от электрической станции (распределительного устройства) до ввода потребителя, кабель прокладывается обособлено, необходимо выполнить лишь механические требования.

Вдоль стен или несущих конструкций, проводка крепится на монтажные клипсы. Если прочность точек крепления вызывает сомнения — можно провести силовой кабель по направляющей: бандажной стальной полосе или несущему тросу.

Воздушная прокладка (кабель свободно висит от одной точки крепления до другой) требует либо прочной несущей оболочки, либо система подвеса. Чаще всего используется стальной трос.

Если провод является самонесущим, применяются специальные натяжные зажимы. Кабель в точке подхода к стене или иной конструкции, фиксируется в приспособлении, а его свободный конец направляется к точке ввода.

Широко распространена прокладка силового кабеля в лотках. Никаких приспособлений не требуется, провод укладывается в короб и закрывается крышкой. Существуют лишь некоторые ограничения. Совместная прокладка силовых и слаботочных кабелей регламентирована. Правилами устройства электроустановок. Жестких запретов нет, за исключением резервирующих линий питания. Они прокладываются отдельно.

По остальным случаям есть рекомендации:

Дело в том, что силовые кабели (если они не в стальной броне, подключенной к защитному заземлению), формируют достаточно сильные помехи. Нейтрализовать их с помощью фильтров сложно: при изменении нагрузки, меняется и характер помехи. А силовой кабель редко находится под стабильной нагрузкой.

Поэтому силовые, сигнальные (связь, компьютерные сети, телевидение), и управляющие линии необходимо разносить. Как минимум, по разным сторонам короба, а лучше в отдельные лотки.

Вне зависимости от способа прокладки, ввод наружного кабеля в помещение осуществляется с помощью изогнутой трубы, предотвращающей проникновение влаги в помещение. Кабель должен входить в нее снизу вверх, иначе по оболочке во входной щиток может попасть влага.
