Переход на электроснабжение 380 вольт позволяет использовать мощные котлы, станки и электроплиты. Обычно такая задача требует согласования с энергосбытом и занимает от двух недель до нескольких месяцев. Стоимость материалов и работ варьируется от 30 до 100 тысяч рублей. Разобраться, как подключить трехфазное оборудование в частном доме, важно для безопасности всей сети. Правильный монтаж исключает риск возгорания проводки.
Основы трехфазного электроснабжения
Трехфазная сеть отличается от однофазной наличием трех активных проводников (фаз) и одного нулевого. Напряжение между фазой и нулем составляет 220В, а между двумя фазами — 380В. Это дает возможность подключать оборудование с высоким энергопотреблением. Я однажды видел, как сосед пытался подключить мощный станок к обычной розетке, что привело к мгновенному выбиванию всех автоматов в доме.
Все работы должны строго соответствовать ПУЭ и ГОСТ. Перед началом монтажа обязательно получите разрешение от энергосбытовой компании. Без официального согласования мощности ввод кабеля будет незаконным. Сложность работ высокая, поэтому ошибки могут привести к выходу техники из строя.
Подбор комплектующих для сети

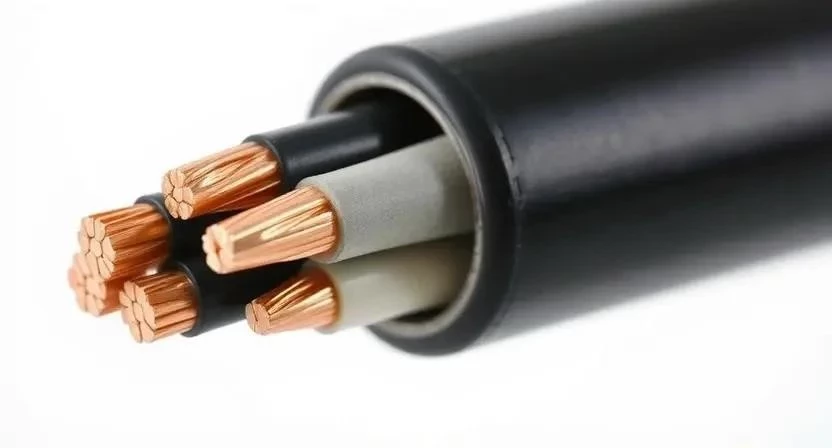

Для надежной работы системы используйте только качественные материалы. Основным кабелем для ввода считается ВВГнг-Ls, так как он не поддерживает горение и имеет низкое дымовыделение. Сечение кабеля подбирается исходя из расчетной мощности: для 15 кВт обычно используют медный провод сечением 4-6 мм².
- Кабель ВВГнг-Ls (5х6 или 5х10)
- Трехфазный электрощит (на DIN-рейку)
- Трехфазный вводной автомат
- Устройства защитного отключения (УЗО)

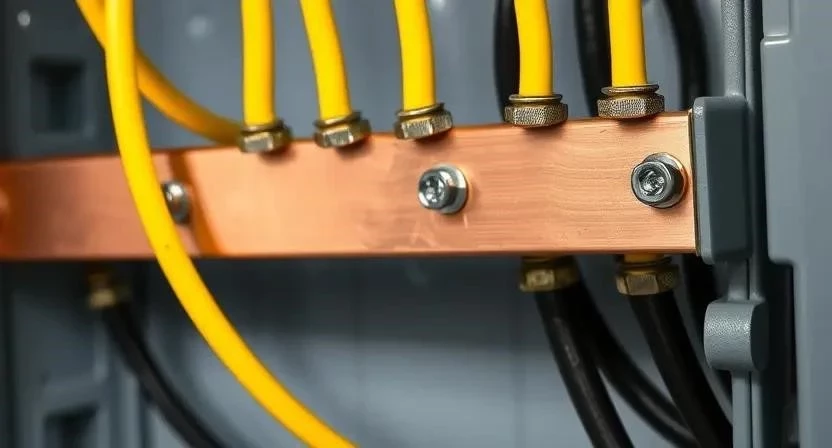

- Шины нулевая (N) и заземляющая (PE)
- Наконечники НШВИ для обжима
- Гофрированная труба ПВХ
- Маркировочные бирки для фаз
Расход материалов зависит от длины трассы от столба до щитка. Ниже приведена примерная смета на стандартный ввод.
| Наименование | Рекомендуемое сечение/тип | Количество (пример) | Ориентировочная цена |
|---|---|---|---|
| Кабель ВВГнг-Ls 5х6 | Медь | 30 м | 12 000 руб. |
| Щит трехфазный | На 24 модуля | 1 шт. | 3 500 руб. |
| Автомат 3-полюсный | 25А | 1 шт. | 1 200 руб. |
| УЗО трехфазное | 40А / 30мА | 1 шт. | 2 800 руб. |
| Гофра ПВХ 20мм | Огнестойкая | 30 м | 1 500 руб. |

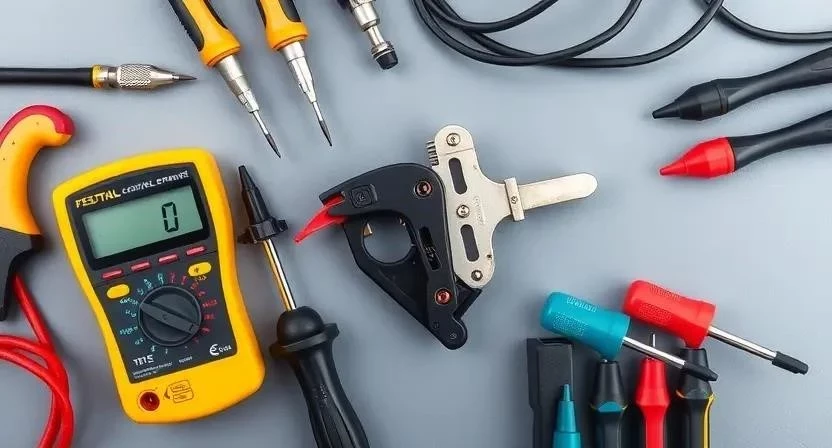

Инструментарий для электромонтажа
Правильный инструмент ускоряет работу и гарантирует надежность соединений. Стриппер позволяет снимать изоляцию, не повреждая жилу, что критично для безопасности. Кримпер (обжимной инструмент) необходим для фиксации наконечников на концах проводов.
- Стриппер — снятие изоляции
- Кримпер — обжим наконечников
- Мультиметр — замер напряжения и прозвонка
- Индикатор напряжения — проверка наличия фазы
- Набор отверток (шлиц, крест) — затяжка винтов
- Перфоратор — штробление и сверление
- Строительный уровень — установка щита по горизонту
| Инструмент | Функция | Статус |
|---|---|---|
| Мультиметр | Контроль напряжения | Купить |
| Кримпер | Создание надежного контакта | Купить |
| Перфоратор | Подготовка стен | Арендовать |
| Стриппер | Быстрая зачистка жил | Купить |
| Индикатор | Поиск фазы | Купить |
Организация рабочего пространства
Место для вводного щита выбирайте в сухом, доступном помещении. Обычно это прихожая или технический узел. Планируйте трассы так, чтобы кабель не пересекался с трубами водоснабжения и отопления. Организуйте свободный доступ к точке ввода для обслуживания сотрудниками энергосети.
Черновые работы по монтажу
Процесс начинается со штробления стен под кабель и щиток. Используйте перфоратор с насадкой-штроборезом, чтобы не ослабить конструкцию стены. Устанавливайте распределительные коробки в доступных местах. Монтируйте кабельные лотки, если проводка идет открытым способом. После укладки кабеля в гофру тщательно очистите зону монтажа от бетонной пыли.
Этапы подключения оборудования
Монтаж трехфазной сети требует строгого соблюдения последовательности. Я всегда перепроверяю затяжку всех винтовых соединений, так как слабый контакт — главная причина пожаров в электропроводке.
- Получение ТУ и согласование мощности (2-14 дней).
- Закупка материалов по расчету нагрузки (1 день).
- Прокладка вводного кабеля от столба к дому (1 день).
- Крепление трехфазного электрощита к стене (3 часа).
- Монтаж и подключение трехфазного счетчика (4 часа).
- Установка главного вводного автомата (2 часа).
- Создание контура заземления и подключение шины PE (1 день).
- Распределение фаз по группам потребителей (4 часа).
- Установка групповых автоматов и УЗО на линии (6 часов).
- Подключение самого трехфазного оборудования (5 часов).
- Финальная протяжка всех контактов в щите (2 часа).
- Тестовый запуск и замер напряжения на каждой фазе (2 часа).
| Этап работ | Время выполнения | Критический параметр контроля |
|---|---|---|
| Монтаж кабеля | 1 день | Целостность изоляции |
| Установка щита | 3 часа | Вертикальный уровень |
| Заземление | 1 день | Сопротивление контура |

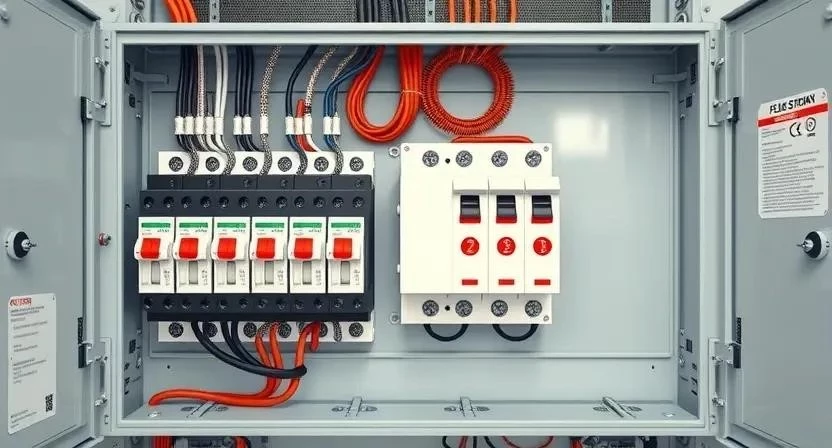

| Сборка щитка | 10 часов | Затяжка клемм |
| Тестирование | 2 часа | Равенство напряжений |
Меры безопасности: Работайте только при полностью отключенном питании. Используйте диэлектрические перчатки и защитные очки. При работе с химией (герметики) обеспечьте проветривание. Никогда не объединяйте нулевой провод с заземляющим после вводного щита.
Технические тонкости и секреты
Соблюдайте цветовую маркировку: фазы — коричневый, черный, серый; ноль — синий; заземление — желто-зеленый. Это спасет вас или любого мастера при будущем ремонте. Балансируйте однофазные нагрузки. Если на одну фазу «повесить» весь свет и розетки, а другие оставить пустыми, возникнет перекос фаз. Помните, что при низких температурах изоляция кабеля становится хрупкой, поэтому гните её осторожно.
Ошибки новичков и их последствия
Многие пытаются сэкономить на сечении кабеля, что ведет к его перегреву и оплавлению. Отсутствие заземления делает корпус оборудования опасным при пробое изоляции. Ошибки в подключении нуля могут привести к скачку напряжения до 380В в обычной розетке, что мгновенно сожжет всю технику в доме.
- Использование кабеля малого сечения.
- Игнорирование установки УЗО.
- Неправильное подключение нулевой шины.
- Отсутствие системы заземления.
- Сильный перекос нагрузки между фазами.
Финансовая часть проекта
Стоимость зависит от выбранного бренда автоматики и сложности трассы. Я сэкономил около 15 000 рублей на работах, выполнив монтаж самостоятельно, но потратил лишние выходные на изучение ПУЭ.
| Статья расходов | Цена за ед./работу | |
|---|---|---|
| Материалы (кабель, щит, автоматы) | Комплект | 25 000 руб. |
| Работа электрика (монтаж) | от 1500 руб/час | 15 000 руб. |
| Согласование и ТУ | Услуги специалиста | 5 000 руб. |
| — | 45 000 руб. | |
| — | 30 000 руб. |
Регламент обслуживания системы
Электрика требует внимания. Раз в год проводите протяжку всех винтовых соединений в щитке, так как от вибраций и перепадов температур контакты ослабевают. Раз в квартал нажимайте кнопку «Тест» на УЗО, чтобы убедиться в его работоспособности. Проверяйте состояние заземляющего контура, особенно после весеннего паводка. Срок службы качественных автоматов составляет 10-15 лет.
Дополнительные способы защиты
Для защиты дорогой техники рекомендую установить трехфазный стабилизатор напряжения. Он выравнивает скачки, которые часто случаются в сельских сетях. Если в доме есть сервер или система охраны, поставьте ИБП. Сравнивая с однофазным вводом, трехфазный вариант выигрывает при нагрузке свыше 10 кВт, так как позволяет распределить ток и снизить потери в проводах.
Ответы на популярные вопросы
Можно ли подключить 380В без разрешения электросетей?
Нет, это незаконно и опасно. При проверке вас оштрафуют, а подключение отключат.
Что будет, если одна фаза пропадет?
Трехфазное оборудование (например, двигатель насоса) может сгореть из-за перегрузки оставшихся фаз. Однофазные приборы на этой фазе просто перестанут работать.
Какое сечение кабеля выбрать для дома 15 кВт?
Оптимальным будет медный кабель сечением 6 мм².
Обязательно ли ставить УЗО на каждую фазу?
Лучше ставить одно общее трехфазное УЗО на вводе и дополнительные однофазные на «мокрые» зоны.
Как проверить распределение нагрузки по фазам?
Используйте токовые клещи, замеряя силу тока на каждом фазном проводнике под нагрузкой.
Можно ли использовать алюминиевый кабель?
Внутри дома — категорически нет. Алюминий текуч и окисляется, что ведет к плохому контакту.
Чем опасен перекос фаз?
На одной фазе напряжение может упасть до 180В, а на другой вырасти до 260В, что убьет электронику.
Как выбрать трехфазный автомат?
Подбирайте номинал (Амперы) строго по расчетной мощности линии и сечению кабеля, чтобы автомат срабатывал раньше, чем расплавится провод.
