Как использовать imax b6 для зарядки автомобильного аккумулятора и других типов батарей

Где купить

Приобрести можно на сайте Алиэкспресс по

Обратите внимание: покупать следует только оригинальное изделие iMax B6, для чего смотрим на заголовок товара. Если там написано «ORIGINAL», значит всё нормально

Дело в том, что сами правила Aliexpress для продавцов и магазинов запрещают им продавать подделку с указанием оригинальности, тем самым обманывая покупателей.

В случае же нарушения этого правила, они заплатят большой штраф или вовсе потеряют свой аккаунт со всеми не выплаченными средствами. Так что продавцы подделок просто обычно ничего не пишут о происхождении продукции, а вот продавцы оригинальных изделий обязательно отметят это в заголовке и описании!

Сравнение оригинала и подделки

Преимущества IMAX B6: интеллектуальное управление

Зарядное устройство IMAX обладает неоспоримыми достоинствами, благодаря которым значительно обошло существующие на рынке аналоги.

Датчики зарядного устройства контролируют каждую из программ. Настройки установок имеют определённые ограничения. Возникновение какой-либо неисправности сопровождается автоматическим прекращением процесса зарядки аккумулятора и появлением на дисплее устройства сообщения о неполадке. Все установки могут быть изменены пользователем. Управление лёгкое и интуитивно понятное, вся необходимая информация выводится на дисплей прибора.

КОМПЛЕКТАЦИЯ

  • Зарядное устройство
  • Силовые разъёмы для зарядки аккумуляторов (T-Plug + крокодилы)
  • Разъемы для зарядки бортовых аккумуляторов с разъмами JST (BEC), JR/Futaba/Hitec
  • Балансировочный разъём JST-XH (для 2-6S аккумуляторов)
  • Провод для зарядки накала Большие информативные цветные тачскрин-экраны постепенно начинают вытеснять с корпусов универсальных зарядных устройств обычные аналоговые кнопки и одноцветные мультистрочные жидко-кристаллические экраны….
  • Компания Hitec анонсировала обновлённую версию универсального зарядного устройства Hitec X1. У новинки в названии появилась новая аббревиатура MF и теперь…
  • Не так давно всемирно известная компания Apple удивила мир несвойственным яблочному гиганту электроники устройством — зарядником для NiMH аккумуляторов под…
  • Ещё в июне этого года компания Sanyo в своём пресс-релизе заявила о начале производства новых «облегчённых» аккумуляторов из серии ENELOOP…

Я преобрел оригинальную версию. В других либо страдает качество сборки, либо ценник.В комплекте имеется большое количество переходников к аккумуляторам, но отсутствует блок питания. Что в общем-то и логично: зарядник предназначается для «зарядки чего угодно в любых условиях». Так не вкладывать же в коробку все возможные преобразователи напряжения, тем самым только увеличивая цену.А купить необходимый БП не представляет проблемы — подойдет любой с выходным напряжением 11 — 18В и максимальным током нагрузки не менее 5.5А.


На фото мой блок питания. Это БП для светодиодных панелей, для размещения в помещениях. Поскольку в мастерской 12 вольт требуются не только заряднику, то и характеристики несколько выше(две линии на 16.5А в сумме).
Но найти такой же на 6А не составит труда.

Сам зарядник имеет металлический корпус с пассивным охлаждением. Если Вы не планируете сутками гонять его на предельных режимах, то этого вполне достаточно. Аккумулятор заряжается через силовой разъем с балансировкой через специальный балансировочный разъем.Так же могут оказаться не лишними следующие аксессуары:

Особенности:

  • Управляется микропроцессором
  • Отдельная балансировка каждой банки
  • Совместимость с Li-ion, LiPo и LiFe батареями
  • Совместимость с Ni-Cd и NiMH батареями
  • Широкий диапазон тока зарядки
  • Заряд/разряд до напряжения хранения аккумуляторов
  • Функция ограничения по времени зараяда
  • Мониторинг входного напряжения (Защита аккумулятора от вашего автомобиля на поле)
  • Хранение параметров батареи (Хранение до 5 наборов параметров батарей в памяти)
  • Хранение даты ввода батареи в эксплуатацию и срока службы.

Спецификации:

  • Входное напряжение: 11~18v (60W)
  • Максимальная мощность зарядки: 50W
  • Максимальная мощность разряда: 5W
  • Диапазон тока заряда: 0.1~5.0A
  • Диапазон тока разряда: 0.1~1.0A
  • Ni-MH/NiCd: 1~15 банок
  • Li-ion/LiPo: 1~6 банок
  • Напряжение Pb батарей: 2~20v
  • Вес: 277г
  • Габариты: 133x87x33мм

Несколько советов по использованию зарядника:

1. Использование зарядника в автомобиле

2. Как заряжать LiPo/LiFe

3. Как заряжать NiCd/NiMh

Как оно выглядит?

Девайс для зарядки аккумуляторов IMax B6 модели AC имеет синий, глянцевый, компактный металлический корпус, фиксирующийся на резиновых ножках. Он удобен в перестановке и транспортировке.

На левой части корпуса расположены разъемы для подключения источника питания. Рядом находятся разъемы для термодатчика и подключения к ПК (не входят в стандартный комплект). Наличие одного разъема данного типа не предполагает одновременное подключенные устройств. Корпус имеет вентиляционные отверстия. На противоположной стороне корпуса расположены разъемы для подключения ЗУ к аккумулятору, разъемы для выполнения балансировки.

Шнур для подключения с внешним ИП маркирован AWG22, остальные — AWG18, AWG22, AWG24. Все они характеризуются повышенной гибкостью, имеют хорошую изоляцию.

Боковые стенки корпуса съемные. Благодаря этому возможно просмотреть внутренности ЗУ. Плата управления v1.9 2017 г. в. Имеет места ручной пайки. Блок питания хорошо проклеен. Детали корпуса тщательно окрашены со всех сторон.

Подлинность IMax B6 модели AC подтверждается наличием голографической эмблемы и уникальным серийным номером.

Недостатки

Помимо достоинств устройству IMAX B6 присущи и некоторые недостатки. Один из них — неравномерный заряд-разряд двух и более аккумуляторов NiCd/NiMH при их одновременном подключении. Все подсоединённые элементы воспринимаются зарядным устройством как единая аккумуляторная батарея. Особой роли такой недостаток не играет в том случае, если заряжаются новые элементы питания из одной партии. В противном случае все аккумуляторы приходится заряжать или разряжать до одинакового уровня.

Пользователи в своих отзывах о зарядном устройстве IMAX B6 отмечают такой недостаток, как необходимость в использовании внешнего блока питания при работе с гаджетом в домашних условиях. Впрочем, недостаток оборачивается в преимущество при использовании ЗУ в автомобиле. В модели IMAX B6 AC зарядное устройство при помощи дополнительного блока может подключаться к стандартной сети с напряжением 220 В. К тому же зарядное устройство может подключаться к блоку питания компьютера.

Ещё один недостаток зарядного устройства IMAX B6 — англоязычное меню и, соответственно, процесс программирования. При этом для каждого типа аккумуляторных батарей имеются отдельные пользовательские программы, которые устанавливаются один раз.

Несмотря на то что IMAX B6 обладает определёнными недостатками, он даст фору многим аналогичным зарядным устройствам, предназначенным для заряда накопителей NiMH/NiCd. Огромным преимуществом в том, как заряжать аккумулятор зарядным устройством IMAX B6, является отсутствие необходимости в его извлечении из гаджета. Дополнительный плюс — безопасность и автоматическое отключение после достижения 100 % уровня заряда. Использование IMAX позволяет производить форсированный заряд и тренировку аккумуляторов, зарядку автомобильных аккумуляторов. Гаджет можно использовать в автомобиле — подключается он к бортовой сети транспортного средства и работает от его АКБ. Система защиты предохраняет аккумулятор авто от коротких замыканий и перегрузок. Зарядное устройство IMAX B6 — идеальный вариант для тех, кому приходится на регулярной основе заряжать элементы питания различного типа.

Некоторые другие модели зарядных устройств IMAX — к примеру, B6 SKYRC — оснащаются USB-разъёмами для подключения к персональному компьютеру. Такая функция позволяет обновлять программное обеспечение гаджета и отслеживать процесс зарядки аккумуляторов в режиме реального времени.

Средняя стоимость ЗУ IMAX B6 составляет 34 $ вместе с доставкой, при этом цена на оригинальное устройство значительно выше. Несмотря на наличие некоторых недостатков, гаджет может составить существенную конкуренцию аналогичным устройствам.

Инструкция по использованию

Подключаем питание, тут же загорается экран с надписью SkyRc Imax-B6. Кнопки включения/выключения устройства не предусмотрено. После этого попадаем в главное меню.

Перемещаться по нему можно кнопками «Stop» и «<«. В главном меню находятся: выбор программы зарядки в зависимости от типа аккумулятора, меню настроек. Вот алгоритм управления:

А так же пункты сохранения и загрузки пользовательских настроек. Выбрать пункт можно нажатием «Enter». Вот, для примера пункт меню заряда Li-Ion:

Еще одним нажатием «Enter» переходим в режим редактирования параметров. Изменяемый параметр в это время мигает. Можно изменить максимальный ток, и напряжение. То же самое и с никель-кадмиевыми.

На каждом этапе работает защита. Зарядка не начнется, если: перепутана полярность батареи, слишком низкое или слишком высокое напряжение, напряжение не соответствует типу батареи или количеству банок, и т. д.

Есть возможность задать ток разряда и заряда, а также количество данных циклов — это такая процедура восстановления подуставших АКБ. После выставления всех параметров, длительным нажатием «Enter» можно начать зарядку.

Пример обозначения на экране: NiCd — никелевый аккумулятор. 0,1 А — текущий ток заряда, 3,02 В — текущее напряжение,DHG — сокращенно от Discharging, заряд. 000:35 — время в минутах и секундах с момента начала программы, 00000 — «емкость» в миллиампер-часах «влитая» в батарею во время зарядки, или полученная из батареи при разрядке. Естественно, вторая цифра будет меньше, и на нее и надо ориентироваться при замере емкости батареи. Описание процесса на фото далее.

Более подробно читайте в прилагаемой к устройству инструкции или скачайте вот этот русскоязычный мануал.

Ещё пару слов про БП. В принципе подойдёт любой блок питания, не обязательно 5-ти амперный (если конечно вам не понадобилось заряжать что-то очень мощное). Для большинства АКБ зарядный ток редко превышает 0,5 А, так что первый попавшийся под руку блок на 12 В, 1 А оказался и последним — с ним imax b6 работает уже второй месяц.

Токи заряда

Начинающие автоэлектрики, экспериментируя с прибором, стремятся вывести его на такой режим, при котором он должен выдать 5 или даже 6 Ампер на заряд. Здесь получаются сложности, так как не всегда ясно, каким образом настроить ток.

При выборе зарядного проследите за комплектностью, потому что на рынке есть предложения, когда в коробке может не оказаться штатного блока питания, который придётся докупать отдельно. Разница в том, чтобы зарядить АКБ с использованием штатного питания или стороннего заключается в ограничении на Амперы.

Штатный блок питания выдаёт 4 А, а зарядное рассчитано на максимум 6 А. Соответственно на выходе с крокодилов можно снять лишь 4 А, максимум от б/п. Нештатные блоки могут выдавать до 8–10 А, но такой ток не пропустит з/у, в результате цепь на выходе даст 6 А и будет работать на пределе.

Оптимальным решение для любого автомобильного аккумулятора является ток зарядки, равный 1/10 от его значения ёмкости. Соответственно для большинства автомобилистов с ёмкостью АКБ на 50–55 Ач предельный ампераж ограничен 5–5,5 А. Значит, IMAX B6 со своим родным блоком будет в самый раз по теоретическим параметрам.

Зарядный день

Сразу же после покупки устроил такой себе день зарядки — пособирал все аккумуляторы, коих накопилось пару десятков, и назначив по 3-5 разрядно-зарядных циклов стал их восстанавливать. В конце цикла раздаётся мелодичный звуковой сигнал, и на экране показывается примерная ёмкость АКБ. Имеет смысл переписать её маркером на корпуса аккумуляторных батарей, чтоб в будущем знать, чего от них можно получить.

Да, плохие банки оно даже не возьмётся заряжать — смело выкидываем их. В общем прикольная и удобная штука, после которой пользоваться обычными ЗУ уже не захочется! Всем пока, материал подготовлен специально для сайта Радиосхемы

.

Обсудить статью ЗАРЯДНОЕ УСТРОЙСТВО IMAX B6

Прибор Imax B6 приобретался мною за $12.23 Продавец отправил по моей просьбе почтой Гонконга, за что пришлось немного доплатить, но это того стоило, доставка быстрее чем через логистические компании. В процессе доставки отслеживался и почтой Гонконга, и почтой России. До почтового отделения IMAX B6 добирался всего 12 дней с момента оплаты.

Температурные особенности

Что еще следует знать об этом девайсе? Другой значимой особенностью IMax B6 является датчик температуры. У многих интерес к этому девайсу возник с тем, что в последние годы все чаще можно встретить бывшие в употреблении батареи от ноутбуков и от других различных гаджетов. Поэтому многие пользователи задаются вопросом, как отличить хорошо функционирующие аккумуляторы от непригодных. Для этого требуется осуществить подсчет емкости, вычислить заряд, разряд, циклические процедуры.

На сегодняшний день было проведено множество проверок работы зарядного устройства. Тестировались некоторые аккумуляторы из батареи ноутбука. По результатам одного из таких тестов было установлено, что из шести ячеек лишь одна довольно сильно нагревалась. Причем приблизительно за два часа она остывала полностью на свежем воздухе. В результате всего этого определенно становится понятно, что данная часть аккумулятора не подлежит использованию, поскольку является неисправной.

Чтобы избежать появления подобных ситуаций и исключить риски возникновения взрыва, пожара и прочих неприятных действий, необходимо использовать термодатчик. Многие не видят смысла покупать отдельно, считают, что его лучше смастерить самому. Как уже известно, для этого потребуется:

  • 3 провода;
  • коннекторы и даташит на него;
  • сам датчик LM35DZ.

Зарядка аккумуляторов в поле от автомобиля.

Во-первых стоит вспомнить о том, что зарядник потребляет ток до 6А и делает это достаточно продолжительное время. 6А — это не так уж и много… но и не так мало. Учитывая, что процесс зарядки может длиться несколько часов, получаем достаточно существенную нагрузку на электросеть автомобиля. Поэтому первым делом стоит поискать в своем авто розетку с такой маркировкой (12В / 20А):

Подключать зарядник к прикуривателю не стоит. В большинстве машин он рассчитан на 5А продолжительных и 10А кратковременных. Если такой розетки нет, лучше откройте капот и подключитесь напрямую к аккумулятору автомобиля. Благо «крокодилы» есть в комплекте зарядника.

Во-вторых, не стоит начинать процесс зарядки при выключенном двигателе. Т.к. процесс это долгий, то зарядив аккумулятор модели вы рискуете разрядить аккумулятор машины. Тогда последняя на какое-то время перейдет в разряд недвижимого имущества, а Вы отправитесь домой пешком. В то же время старт двигателя в электросети авто создает достаточно серьезные перепады напряжения. К слову на «мозгах» машины стоит схема аля ИБП, а на Вашем заряднике такой нет. Поэтому в момент старта двигателя зарядник может запросто перезагрузиться, а в худшем случае и сгореть.

Ну и пожалуй последний совет на тему авто. Не заряжайте аккумуляторы прямо в машине. Почему? На YouTube огромное количество роликов как из-за литиевого аккумулятора авто выгорает в хлам. И не стоит думать, что уж с Вами такого точно не случится. Лучше сделать удлинитель питания зарядника и заниматься зарядкой аккумуляторов в нескольких метрах от машины.

Особенности зарядного устройства IMAX-B6 AC / IMAX-B6-mini

• Заряд аккумуляторов Li-ion, Li-Po, LiFe, NiCd, NiMH, PbAcid (свинцовые всех типов)
• Полностью автоматический процесс заряда, управляемый микроконтроллером. Отсечка по току и напряжению для литиевых аккумуляторов, по температуре и ?V для никелевых. Для всех типов — выключение по максимальному времени и емкости.
• Тренировка NiCd и NiMH. Балансировочный заряд Li-Po аккумуляторов(для батарей с несколькими банками)
• Ток заряда до 5А, разряда — до 1А.
• Экран с показаниями текущего напряжения, тока, емкости. Выгрузка всех этих параметров на компьютер и построение графиков.
• Улучшенное программное обеспечение
Особенностью зарядного устройства IMAX-B6-mini является АВТО-функция, устанавливающая ток в процессе разрядки/зарядки

Особенно это важно для литиевых батарей для предотвращения перезаряда, который может вызвать взрыв батареи вследствие ошибки пользователя. Данная функция позволяет автоматически отключить батарею с подачей аварийного сигнала в случае нарушения нормального режима работы.
• Все программное обеспечение этого устройства было протестировано двойным контролем для достижения максимальной безопасности и минимизации возможных проблем

Все параметры ЗУ могут быть сконфигурированы пользователем данного прибора.
Внутренний независимый балансир литиевых батарей
• В B6AC используется индивидуальный независимый балансир каждой ячейки. Нет необходимости использовать внешний балансир для балансировки батарей.
Индивидуальная балансировка каждой ячейки во время разрядки
Во время процесса разрядки B6AC может контролировать и балансировать каждую ячейку батареи по отдельности. Если напряжение хотя бы одной ячейки отклонится от нормального значения, процесс будет остановлен автоматически.
• Совместимость с различными типами литиевых батарей
B6AC совместим с различными типами литиевых батарей, таких как Li-ion, LiPo и новой серией батарей LiFe.
• Режим быстрой зарядки и режим хранения литиевых батарей
Литиевые батареи могут заряжаться для разных целей: в режиме «быстрая зарядка» уменьшается время зарядки, в то время как режим «хранение» контролирует конечное напряжение каждой ячейки для длительного хранения и обеспечения долговременной работы батареи.
• Максимальная безопасность
Чувствительность дельта-пикового напряжения (delta-peak sensitivity):
Программа автоматического останова процесса основана на принципе измерения дельта-пикового напряжения. Когда напряжение батареи превысит установленный порог, процесс будет остановлен автоматически.
• Автоматическое ограничение времени зарядки
При зарядке NiCd или NiMH батарей Вы можете установить временное ограничение зарядки; данная функция полезна для NiMH батарей с низким собственным сопротивлением и емкостью в режиме зарядки АВТО (AUTO).
• Ограничение по емкости
Количество отданной ЗУ энергии постоянно подсчитывается и равно произведению тока на время. Если количество отданной энергии превысит установленный лимит, зарядка будет остановлена автоматически. Эта функция будет доступна при установке данного значения.
• Ограничение по температуре батареи*
Электрохимические процессы, происходящие в батарее во время ее заряда/разряда ведут к повышению температуры батареи. Если будет достигнут температурный предел, зарядка будет остановлена автоматически.

* Эта функция доступна при подключении внешнего датчика температуры, поставляемого опционально.

• Установка временного лимита:
Вы можете также ограничить время процесса во избежание каких либо возможных повреждений батареи.
• Контроль входного питания
Для защиты автомобильного аккумулятора, используемого как источник питания, применяется контроль входного напряжения, подаваемого на ЗУ. Если значение напряжения упадет ниже определенного уровня, работа ЗУ будет остановлена автоматически.
• Хранение/загрузка данных
Для удобства пользователя в память ЗУ может быть загружено и храниться до 5-ти программных настроек. Пользователь может изменять эти настройки в любое время.
• Цикл заряда / разряда
ЗУ позволяет отрабатывать от 1 до 5 циклов заряда/разряда или разряда/заряда для регенерации батареи и балансирования для поддержания работоспособности батареи.

Что внутри устройства?

Зарядка для автомобильного аккумулятора IMax B6 устроена следующим образом: для того чтобы осмотреть все, что находится внутри, нужно обязательно снять крышку и стенки корпуса боковые. Все его детали с обеих сторон окрашены. Блок питания девайса — это отдельно взятый элемент. Он напоминает батарею от ноутбука, обладающую парой некрупных отверстий.

Корпус блока питания склеен очень хорошо. Согласно многочисленным отзывам, к качеству склейки никаких претензий нет. По отзывам о плате версии 1.9, произведенной 09.06.2017 года, говорится о том, что собрана она отлично, и обладает минимумом флюса на участке ручной пайки.

С обратной стороны платы присутствует только один выдающийся элемент – это IRFZ44, полевой n-канальный транзистор. Он создан по технологии MOSFET (КМОП). Нагрев от него через термопрокладку отводится к нижней части корпуса зарядки. Блок ЖК снимается, если его отпаять. Отогнув его, вы увидите маркировку микроконтроллера – это Atmega32a.

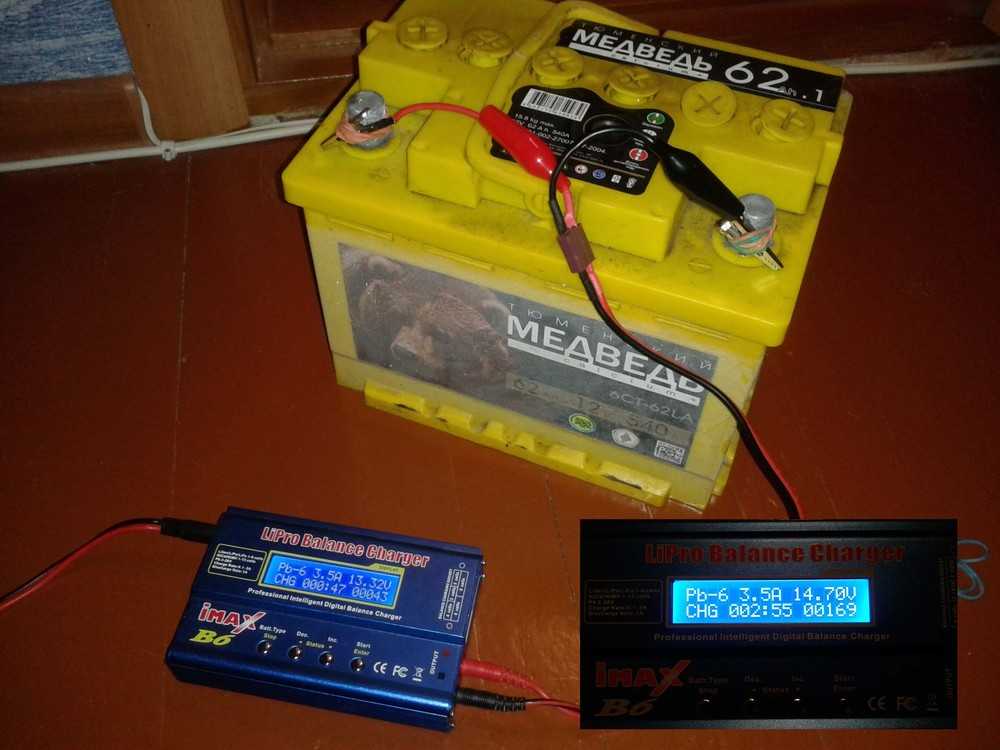

Зарядка от другого АКБ

Есть один не оспоримый плюс этого устройства, это когда можно взять заряд у одного АКБ и передать его другому. Скажите – «звучит прикольно, но как»? ДА очень просто.

У IMAX есть специальный провод перед входом питания, то есть вместо блока питания, можно подсоединить аккумулятор, специальными «крокодильчиками» (это будет донор), а с другой стороны поставить уже заряжаемый АКБ (реципиент). И из одного в другой будет перетекать заряд.

Сколько раз пробовали — работает очень круто и просто. Например, можно взять батарею от UPS (на 12В) использовать ее как донор, и питать большой автомобильный АКБ. Какую-то емкость (пусть небольшую, но достаточную для пуска, скажем зимой) она передаст.

Инструкция по заряду

НУ что теперь самое интересное — а именно инструкция по правильной зарядки автомобильного аккумулятора через IMAX B6 mini (перевода не будет, но и на английском все понятно).

МЫ подключили клеммы, подали питание на само устройство, у нас загорелся дисплей.

Обычно он стоит на LiPo (или каких-то других видах), нам это ну нужно поэтому нажимаем «STOP» и путем перебора (клавиши вправо и влево) находим подзаголовок «Pb» (свинец)

Нажимаем ENTER и оказываемся в меню заряда для свинцовых типов

Здесь мы можем выставить силу тока и напряжение (один раз нажатие на «ENTER» вход в параметр, стрелками листаем до нужного значения). Нужно знать, что здесь напряжение колеблется от 2V (1банка –«1P») и до 14V (7 банок – «7P»). Конечно же нам нужно выбрать 12V (6P). Силу тока как я и говорил — рекомендую от 1 до 3А (но настройки позволяют выставить и 0,1А).

Далее по инструкции нужно запустить зарядку, просто нажимаем START и держим, автоматически начнется процесс. По мере заряда, амперы будут падать, то есть если выставить 2А, они сойдут в нулю ближе к концу заряда (процесс автоматически остановится). Причем в нижнем правом углу будет видно, сколько заряда взяла батарея (измерения в миллиамперах, то есть 1А = 1000 мА). Напряжение в процессе 14,4В (для 12В режима).

Стоит отметить — что у IMAX B6 есть такие функции измерение напряжения на токовыводах (если у вас нет мультиметра), а также можете замерить сопротивление батареи, чем оно ниже, тем лучше.

Устройства с совместимостью LiPo

Сделать (с совместимостью LiPo) зарядку Imax B6 своими руками довольно просто, но потребуется качественный переходник под модификацию. Микропроцессор устанавливается на обкладке. Многие эксперты рекомендуют использовать стабилизаторы. Они значительно уменьшают риск появления магнитных помех. Также стоит отметить, что они хорошо справляются с импульсными скачками в электрической цепи зарядки. Адаптер на модификацию можно устанавливать за триодом.

Таким образом, понадобится только один изолятор. Фильтры стандартно используются с проводимостью от 4 мк

Если верить экспертам, то особое внимание стоит уделить тетроду, который припаивается за компаратором. Если отрицательное сопротивление резко меняется, нужно протестировать цепь от микропроцессора

Номинальное напряжение должно составлять 13 Вю. При обнаружении проблем с проводимостью всегда стоит проверять динистор.

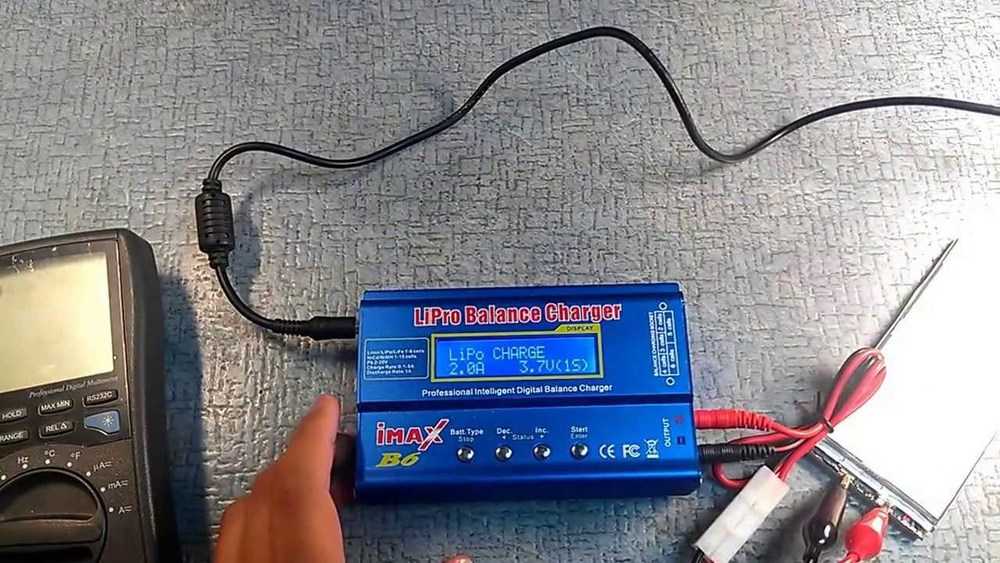

Каким образом заряжать аккумулятор с Imax B6

Первое, что нам нужно сделать по инструкции – это подключить шнур питания к розетке с левой стороны Imax B6. Вставьте шнур в устройство до упора, и вы услышите звуковой сигнал, означающий, что шнур питания подключен.

Подключите блок питания к устройству

На экране дисплея появится приветственное сообщение, сигнализирующее, что устройство подключено и работает. К сожалению, меню нет на русском языке, но интуитивно все понятно.

На экране появится системное сообщение

Далее с помощью крайней левой серебряной кнопки вам будет необходимо выбрать тип батареи, которую вы желаете зарядить, разрядить и далее по списку.

Выберите тип зарядной батареи

Используйте вторую кнопку справа (INC) для выбора нужной задачи на Imax B6 — зарядка, разрядка, быстрая зарядка, баланс, хранение и другие пока вы не найдете желаемую. Нажатие на крайнюю правую кнопку подтвердит ваш выбор.

Далее будет необходимо задействовать несколько кабелей для подключения аккумулятора. Первый набор – это идущие в комплекте с крокодильими зажимами. Разъёмы для их подключения находятся на правой стороне устройства рядом с нижней частью, найти их легко. Затем идет трёхцветный батарейный кабель, который вставляется с правой стороны. Подключите кабеля в соответствии с вашими задачами.

Подключите к устройству батарею для заряда

После этого по инструкции вам будет нужно нажать и удерживать нажатой кнопку ввода (Enter) в течение трех секунд. Затем экран должен сообщить вам (не на русском языке, а на английском), что он проверяет батарею. Когда процедура проверки будет завершена, устройство попросит вас подтвердить настройки и задачу. Снова используйте кнопку ввода.

Запустите процесс зарядки батареи

Во время зарядки аккумулятора Imax B6 вы можете просматривать различные экраны дисплея с помощью двух центральных кнопок, которые сообщат вам информацию о процессе зарядки и его ходе в различных форматах. У вас также есть возможность отменить процесс, если вы считаете, что что-то пошло не так.

Если вы захотите всё отменить, вы можете отключить всё вручную и выключить источник питания, но помните, что для прекращения передачи всей энергии требуется некоторое время.

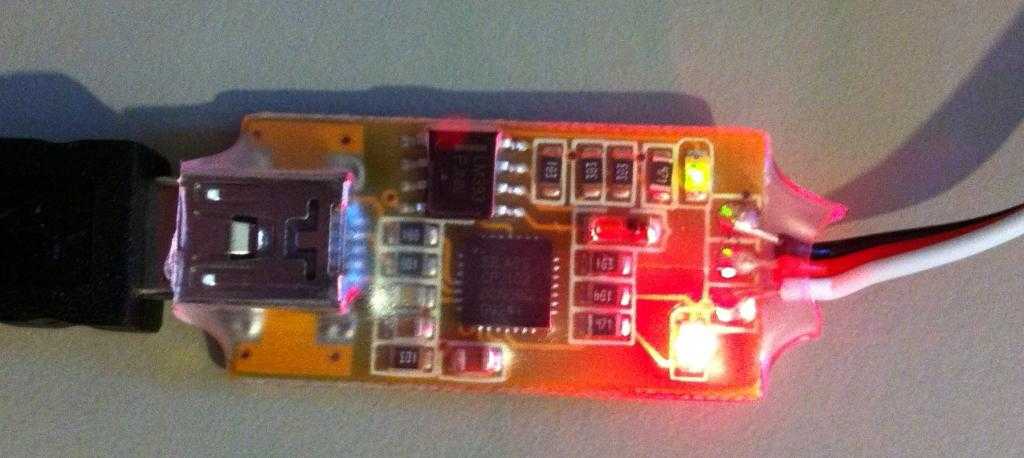

Как подключать зарядку к компьютеру?

Отзывы говорят о том, что на этом моменте стоит остановиться подробно, так как некоторые моменты синхронизации ЗУ с компьютером, подключения внешнего температурного датчика, и в целом отдельные конструктивные особенности сложны.

Как было замечено ранее, IMax B6 можно подсоединить к имеющемуся разъему через компьютер. Он располагается на левой стороне зарядки и спрятан в прорези, выделяющейся внешне от других вентиляционных отверстий. Чтобы подключиться к ПК требуется переходник USB-UART, который работает по протоколу RS-232. В базовый комплект он не входит. По отзывам, на любом радиорынке можно купить подходящий модуль.

Контакты в зарядном устройстве предназначаются для следующего (слева направо): Transmitted Data или передающая линия TX, +5 вольт и масса. Для подключения ЗУ с ПК нужна только масса и линия ТХ — питание данный переходник берет от ПК. Контакт ТХ подключается к контакту Received Data или RX – это принимающая линия переходника. По отзывам опытных пользователей, вся эта конструкция сооружается за 15 минут.

Далее требуется скачать и инсталлировать драйвер CP210x_VCP, после чего установить USB в Enable. Затем переходник подключается к ЗУ и компьютеру, а сама зарядка включается в сеть.

В диспетчере устройств и подпункте «Устройства и принтеры» появятся сообщения о том, что все устройства видят друг друга. Далее необходимо скачать программу LogView. Лучше всего выбрать версию 2.7.4.494. В ходе инсталляции в строке одного из отображающихся окон выбирайте IMax B6AC. По завершении этой инсталляции надо перейти на вкладку Device и выбирать пункт Open port/recording. В отобразившемся окне будет нарисовано ваше ЗУ. Если изображено не оно, то отыскать следует нужную позицию в списке, а ниже указать СОМ порт, где должен быть подключен USB-UART.

Теперь можно начинать зарядку либо разрядку аккумуляторов, и приложение будет создавать таблицы, строить графики, предоставлять информацию в форме стрелочных индикаторов, рассчитывать ток, емкость, напряжение и так далее.

Отзывы сообщают о том, что стоит отметить следующее: если отсоединить от переходника зарядку, на выходе между массой и линией ТХ, напряжение колеблется в диапазоне около 5 вольт, а при добавлении переходника просаживается.

Также на переходнике может слабо мерцать светодиод по линии RX. Как показала практика, этот светодиод подключен к ней через сопротивление на массу. Так реализован делитель, поэтому напряжению и переходнику не хватает амплитуды для нормальной работы. В этом случае придется совершить пайку либо заменить переходник. Отзывы говорят, что после этих манипуляций система заработает как следует.

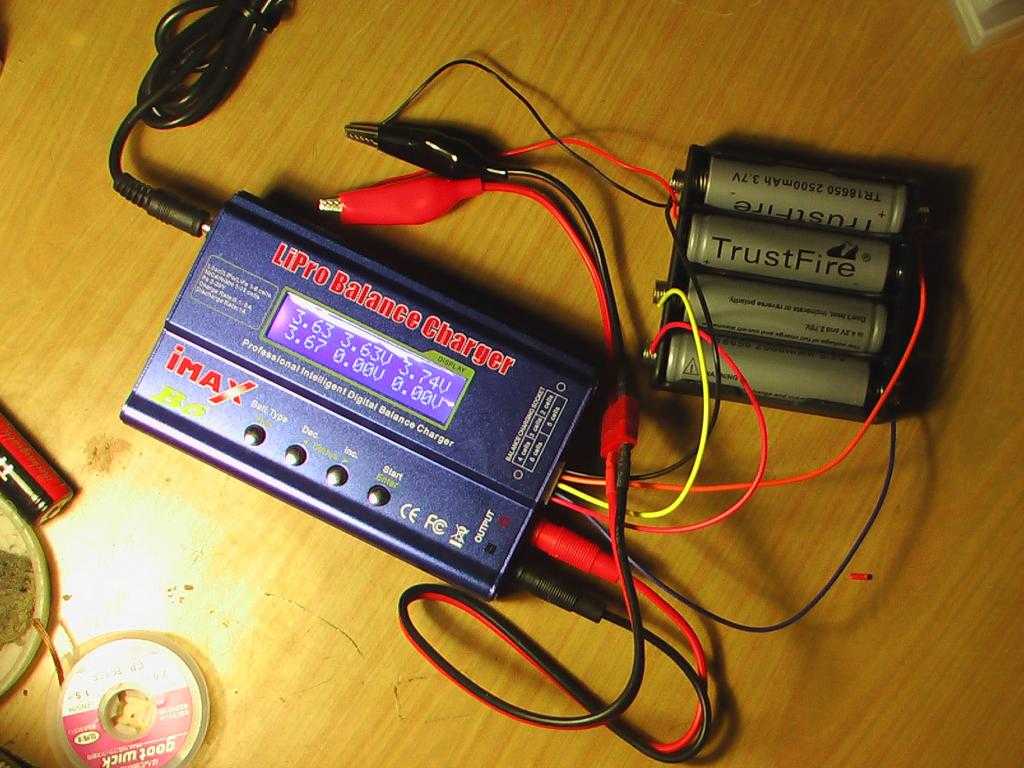

Зарядка аккумуляторов LiPo / LiFe

Для примера возьмем аккумулятор Rhino 3S 25C.

Что такое 3S и 25C можно узнать. Но в данном случае нас будет интересовать еще один параметр — зарядный ток. Информацию о нем можно иногда найти на обратной стороне аккумулятора:

«NEVER charge above 2C» — это как раз то, что нам надо. максимальный ток зарядки — две емкости.

Но если ничего подобного на аккумуляторе не написано, — ничего страшного. На этот случай есть простое правило — заряжать аккумулятор можно током, численно равным его емкости (1C). Вообще же чем меньше ток зарядки, тем дольше аккумулятор проживет. Но и тем дольше он будет заряжаться. Если торопиться некуда — поставьте 0.5С.

В нашем примере так и поступим. 1350Ah * 0.5С = 0.7А Значение считаем примерно с точностью до десятых, т.к. большую точность Вы просто не сможете ввести в зарядник.

С параметрами аккумулятора разобрались — подключаем….

Первым делом подключаем все разъемы кроме питания к заряднику.

Следом подключаем аккумулятор

Для крепления датчика температуры используем канцелярскую резинку

Подключаем питание и первым делом ищем меню User Set Program

В нем настраиваем температуру отсечки

Более 60 градусов лучше не ставить. У меня стоит 45.

Устанавливаем таймер. Это одна из функций безопасности. Для этого надо примерно прикинуть время зарядки аккумулятора исходя из его емкости, тока зарядки и остаточного заряда.

Выбираем тип литиевого аккумулятора. Если заряжаем не LiPo, а LiFe, то тут надо выбрать соответствующее значение. Вольтаж при этом зарядник установит автоматически в зависимости от выбранного типа аккумулятора.

Теперь выходим в верхнее меню и находим там пункт Program Select LiPo BATT (или LiFe BATT)

Заходим в него и ищем пункт LiPo Balance

Здесь устанавливаем параметры зарядки нашего аккумулятора и жмем на Enter (Кнопку надо будет подержать нажатой 3-4 секунды).

Зарядник проверит соответствие выставленного количества банок и того, что к нему реально подключено. Если все правильно, появится запрос на подтверждение.

Жмем Enter — процесс зарядки начинается. Далее ждем звукового сигнала об окончании зарядки.

В процессе зарядки кнопками вправо/влево можно следить за текущей температурой аккумулятора и за напряжением на каждой банке.

Как эксплуатировать данный девайс?

При нажатии кнопки Bytt type, которая располагается первой слева, на экране станет отображаться LiPo. Если присоединить к выходу зарядного устройства Li-ion аккумулятор, то он заряжаться будет до 4,2 В.

Но если кнопкой Batt type указать в меню пункт User Set Program, а после этого выбрать аккумулятор Li-ion, он будет заряжаться только до 4,1 В. Это объясняется тем, что такая установка заложена в девайсе на программном этапе.

Почему разработчики решили сделать именно так, сказать очень трудно. Можно подумать, что так ведут себя только отдельные модели, но отзывы в сети дают четко знать, что многие ЗУ ведут себя одинаково.

Другим не менее важным моментом выступает то, что порог разрядки ячеек установить возможно только до 3 B. Больше функционал не позволяет.

По какой причине получится применить сервис ChargeMaster, представленный на официальном сайте SKYRC?

Некоторое объяснение можно найти в инструкции на IMax B6 mini. В данной версии для связи устройства с ПК задействован порт microUSB, поэтому обмен информацией обеспечивается между ПК и зарядкой в обе стороны. Так становится возможным управление зарядкой с компьютера.

В случае с другими версиями девайса, присутствует только линия TX – данные идут только от зарядки к компьютеру. Несмотря на то что в переходнике имеется выход TX, но в зарядке нет RX, поэтому обмен информацией невозможен. Таким образом, зарядка IMax B6 mini имеет улучшенную функциональность в дополнение к своему компактному размеру.

Может ли заряжать автомобильные аккумуляторы

Всех новичков, которые стремятся сэкономить на автомобильных гаджетах, интересует, можно ли на практике задействовать IMAX B6 для обслуживания крупных батарей. Ответ на этот вопрос легко найти в инструкции по эксплуатации к универсальному з/у. Компания-производитель указала список типов батарей, допустимых к подключению. На коробке указаны такие разновидности как Lipo, LiFe, LiHV и даже Pb 2-20V.

Именно последний вариант включает нужные характеристики, которые можно расшифровать так:

  • свинцово-кислотные батареи;
  • максимальное напряжение 20 В;
  • минимальное напряжение 2 В.

Производитель не указывает привязки к силе тока, поэтому АКБ ёмкостью 50–60 Ач подпадают под эксплуатационные критерии.

Кто-то может поспорить, что корпус и плата могут плавиться от длительной работы, большого ампеража и перегрева. Однако в конструкции предусмотрен принудительный обдув кулером, а также токи заряда не имеют больших значений. На практике многие автомобилисты успели опробовать работу зарядного устройства, подключив заранее к нему мощные контактные провода с большими крокодилами.

Установка балансировочного разъема

Под Imax B6 балансировочный разъем своими руками может делаться различными способами. Наиболее часто эксперты для этого применяют линейный переходник. Начинать пайку стоит от компаратора. Он установлен за расширителем и является его неотъемлемой частью. При проведении работ проверяется отрицательное сопротивление. Данный параметр у нормальной модели составляет примерно 50 Ом.

Второй способ сборки заключается в установке сеточного переходника на Imax B6. Балансировочный разъем своими руками припаять проблематично. Переходник довольно сложно достать. Однако он имеет массу преимуществ. В первую очередь редко перегревается. Также элемент является прочным. Кроме того, он обладает неплохой проводимостью.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Строитель Джек
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
